卡片数据交互说明

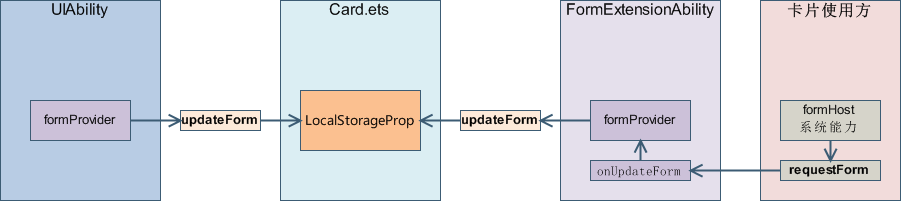

ArkTS卡片框架提供了updateForm接口和requestForm()接口主动触发卡片的页面刷新，通过LocalStorageProp确认需要刷新的卡片数据。

接口	是否系统能力	约束
updateForm	否	1. 提供方调用。 2. 提供方仅允许刷新自己的卡片，其他提供方的卡片无法刷新。
requestForm	是	1. 使用方调用。 2. 仅允许刷新添加到当前使用方的卡片，添加到其他使用方的卡片无法刷新。

接口

是否系统能力

约束

updateForm

否

1. 提供方调用。

2. 提供方仅允许刷新自己的卡片，其他提供方的卡片无法刷新。

requestForm

是

1. 使用方调用。

2. 仅允许刷新添加到当前使用方的卡片，添加到其他使用方的卡片无法刷新。

卡片定时刷新和定点刷新

当前卡片框架提供了如下几种按时间刷新卡片的方式：

定时刷新：表示在一定时间间隔内调用onUpdateForm的生命周期回调函数自动刷新卡片内容。可以在form_updatebytime_config.json配置文件的updateDuration字段中进行设置。例如，可以将刷新时间设置为每小时一次。
1. 在使用定时和定点刷新功能之前，需要在form_config.json配置文件中设置updateEnabled字段为true，以启用周期性刷新功能。

  当配置了updateDuration（定时刷新）后，该设置会优先于scheduledUpdateTime（定点刷新）生效，即使同时配置了两者，定点刷新也会被忽略。
2. 为减少卡片被动周期刷新进程启动次数，降低卡片刷新功耗，应用市场在安装应用时可以为该应用配置刷新周期，

  也可以为已经安装的应用动态配置刷新周期，用来限制卡片刷新周期的时长，以达到降低周期刷新进程启动次数的目的。

  ● 当配置了updateDuration（定时刷新）后，若应用市场动态配置了该应用的刷新周期，

  卡片框架会将form_config.json文件中配置的刷新周期与应用市场配置的刷新周期进行比较，取较长的刷新周期做为该卡片的定时刷新周期。

  ● 若应用市场未动态配置该应用的刷新周期，则以form_config.json文件中配置的刷新周期为准。

  ● 若该卡片取消定时刷新功能，该规则将无效。

  ● 卡片定时刷新的更新周期单位为30分钟。应用市场配置的刷新周期范围是1~336，即最短为半小时(1 * 30min)刷新一次，最长为一周(336 * 30min)刷新一次。

  ● 该规则从API11开始生效。若小于API11，则以form_config.json文件中配置的刷新周期为准。
```
{
  "forms": [
    {
      "name": "UpdateDuration",
      "description": "$string:widget_updateduration_desc",
      "src": "./ets/updateduration/pages/UpdateDurationCard.ets",
      "uiSyntax": "arkts",
      "window": {
        "designWidth": 720,
        "autoDesignWidth": true
      },
      "colorMode": "auto",
      "isDefault": true,
      "updateEnabled": true,
      "scheduledUpdateTime": "10:30",
      "updateDuration": 2,
      "defaultDimension": "2*2",
      "supportDimensions": [
        "2*2"
      ]
    }
  ]
}
```

定点刷新：表示在每天的某个特定时间点自动刷新卡片内容。可以在form_updatebytime_config.json配置文件中的scheduledUpdateTime字段中进行设置。例如，可以将刷新时间设置为每天的上午10点30分。

当同时配置了定时刷新（updateDuration）和定点刷新（scheduledUpdateTime)时，定时刷新的优先级更高。如果想要配置定点刷新，则需要将updateDuration配置为0。

{
  "forms": [
      {
      "name": "ScheduledUpdateTime",
      "description": "$string:widget_scheupdatetime_desc",
      "src": "./ets/scheduledupdatetime/pages/ScheduledUpdateTimeCard.ets",
      "uiSyntax": "arkts",
      "window": {
        "designWidth": 720,
        "autoDesignWidth": true
      },
      "colorMode": "auto",
      "isDefault": true,
      "updateEnabled": true,
      "scheduledUpdateTime": "10:30",
      "updateDuration": 0,
      "defaultDimension": "2*2",
      "supportDimensions": [
        "2*2"
      ]
    }
  ]
}

下次刷新：表示指定卡片的下一次刷新时间。可以通过调用ssetFormNextRefreshTime接口来实现。最短刷新时间为5分钟。例如，可以在接口调用后的5分钟内刷新卡片内容。

import { FormExtensionAbility, formProvider } from '@kit.FormKit';
import { hilog } from '@kit.PerformanceAnalysisKit';
import { BusinessError } from '@kit.BasicServicesKit';

const TAG: string = 'UpdateByTimeFormAbility';
const FIVE_MINUTE: number = 5;
const DOMAIN_NUMBER: number = 0xFF00;

export default class UpdateByTimeFormAbility extends FormExtensionAbility {
  onFormEvent(formId: string, message: string): void {
    // Called when a specified message event defined by the form provider is triggered.
    hilog.info(DOMAIN_NUMBER, TAG, `FormAbility onFormEvent, formId = ${formId}, message: ${JSON.stringify(message)}`);
    try {
      // 设置过5分钟后更新卡片内容
      formProvider.setFormNextRefreshTime(formId, FIVE_MINUTE, (err: BusinessError) => {
        if (err) {
          hilog.info(DOMAIN_NUMBER, TAG, `Failed to setFormNextRefreshTime. Code: ${err.code}, message: ${err.message}`);
          return;
        } else {
          hilog.info(DOMAIN_NUMBER, TAG, 'Succeeded in setFormNextRefreshTiming.');
        }
      });
    } catch (err) {
      hilog.info(DOMAIN_NUMBER, TAG, `Failed to setFormNextRefreshTime. Code: ${(err as BusinessError).code}, message: ${(err as BusinessError).message}`);
    }
  }
  ...
}

在触发定时、定点或下次刷新后，系统会调用FormExtensionAbility的onUpdateForm生命周期回调，在回调中，可以使用updateForm进行提供方刷新卡片

定时刷新有配额限制，每张卡片每天最多通过定时方式触发刷新50次，定时刷新包含卡片配置项updateDuration和调用setFormNextRefreshTime方法两种方式，当达到50次配额后，无法通过定时方式再次触发刷新，刷新次数会在每天的0点重置。
当前定时刷新使用同一个计时器进行计时，因此卡片定时刷新的第一次刷新会有最多30分钟的偏差。比如第一张卡片A（每隔半小时刷新一次）在3点20分添加成功，定时器启动并每隔半小时触发一次事件，第二张卡片B(每隔半小时刷新一次)在3点40分添加成功，在3点50分定时器事件触发时，卡片A触发定时刷新，卡片B会在下次事件（4点20分）中才会触发。
定时刷新和定点刷新仅在屏幕亮屏情况下才会触发，在灭屏场景下仅会记录刷新动作，待亮屏时统一进行刷新。
如果使能了卡片代理刷新，定时刷新和下次刷新不生效。

卡片代理刷新

卡片代理刷新是一种通过系统应用刷新卡片的机制。卡片提供方不在运行时，仍然可以通过开启了数据共享能力的系统应用完成卡片数据的更新。

实现原理

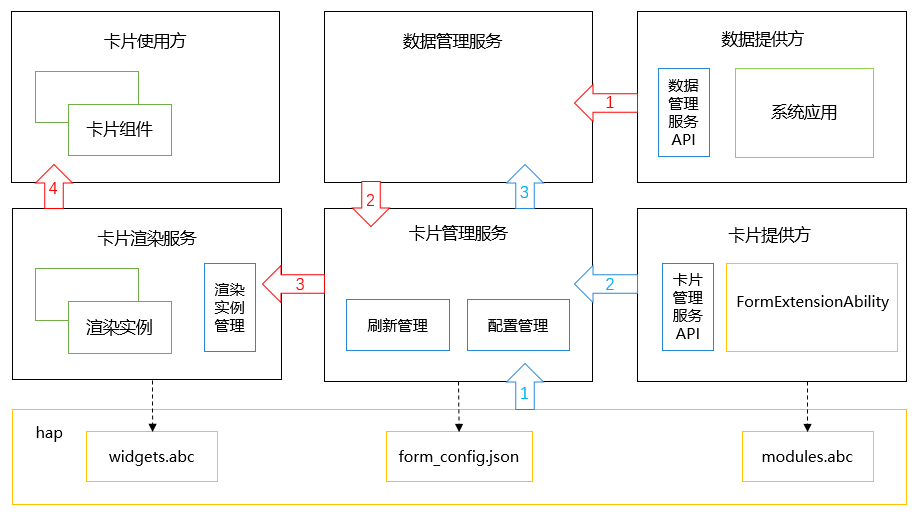

图1 代理刷新运行原理

如图1，与ArkTS卡片实现原理图相比，卡片代理刷新原理新增了数据管理服务和数据提供方。

数据管理服务：该场景下主要提供了多应用间的数据共享的机制。
数据提供方（仅支持系统应用）：系统应用作为数据提供方，需要开启数据共享能力，同时需要自定义key + subscriberId作为共享数据的标识。

只有系统提供了作为数据提供方的应用，同时提供公开可获得的共享数据标识，才能正常使用该特性。

卡片提供方处理流程（图中蓝色箭头）：

卡片提供方在卡片提供方的配置文件form_config.json中配置dataProxyEnabled字段为true，以开启卡片代理刷新功能。

说明

卡片代理刷新开启后，定时刷新和下次刷新失效。
卡片提供方在onAddForm回调中，把数据提供方定义的key + subscriberId返回给卡片管理服务。
卡片管理服务解析卡片提供方的订阅信息，并向数据管理服务注册订阅实例。

卡片代理刷新运行流程（图中红色箭头）：

数据提供方以key + subscriberId作为数据的标识，将数据存储到数据库。
数据管理服务感知到数据库变化，将新的数据发布给当前注册的所有订阅实例。
卡片管理服务从订阅实例中解析出数据，发送给卡片渲染服务。
卡片渲染服务运行卡片页面代码widgets.abc，widgets.abc按新数据进行渲染，并将渲染后的数据发送至卡片使用方对应的卡片组件。

数据提供方提供的共享数据有两种类型：

过程数据，不会一直存储，有老化期，所有应用都可以订阅。
持久化数据，仅系统应用可以订阅。

相应的卡片代理刷新配置有所不同，下面分别介绍具体开发方式。

卡片提供方开发（过程数据）

配置form_config.json文件中的dataProxyEnabled字段为true，以启用卡片代理刷新功能，当订阅的过程数据更新时，系统会自动更新卡片数据。

{
  "forms": [
    {
      "name": "WidgetProcessData",
      "description": "$string:ProcessDataEntryAbility_desc",
      "src": "./ets/widgetprocessdata/pages/WidgetProcessDataCard.ets",
      "uiSyntax": "arkts",
      "window": {
        "designWidth": 720,
        "autoDesignWidth": true
      },
      "colorMode": "auto",
      "isDefault": true,
      "updateEnabled": true,
      "scheduledUpdateTime": "10:30",
      "defaultDimension": "2*2",
      "supportDimensions": [
        "2*2"
      ],
      "dataProxyEnabled": true
    }
  ]
}

在onAddForm回调中配置订阅信息proxyData，并通过formBinding返回给卡片管理服务。示例中将key设置为"datashareproxy://com.samples.widgetupdatebyproxy/weather"，subscriberId设置为"11"。

key可以是uri也可以是简单字符串，subscriberId默认值为当前formId，实际取值都依赖于数据发布方的定义。

import { formBindingData, FormExtensionAbility } from '@kit.FormKit';
import { Want } from '@kit.AbilityKit';
import { hilog } from '@kit.PerformanceAnalysisKit';

const TAG: string = 'ProcessDataFormAbility';
const DOMAIN_NUMBER: number = 0xFF00;

export default class ProcessDataFormAbility extends FormExtensionAbility {
  onAddForm(want: Want): formBindingData.FormBindingData {
    let formData: Record<string, Object> = {};
    let proxies: formBindingData.ProxyData[] = [
      {
        key: 'datashareproxy://com.samples.widgetupdatebyproxy/weather',
        subscriberId: '11'
      }
    ];
    let formBinding = formBindingData.createFormBindingData(formData);
    formBinding.proxies = proxies;
    hilog.info(DOMAIN_NUMBER, TAG, 'onAddForm');
    return formBinding;
  }
}

在卡片页面文件卡片页面文件卡片页面文件中，通过LocalStorage变量获取订阅到的数据，LocalStorage绑定了一个字符串，以key:value的键值对格式来刷新卡片订阅数据，其中key必须与卡片提供方订阅的key保持一致。示例中，通过'city'获取订阅的数据，并在Text组件显示。

let storageProcess = new LocalStorage();

@Entry(storageProcess)
@Component
struct WidgetProcessDataCard {
  @LocalStorageProp('datashareproxy://com.samples.widgetupdatebyproxy/weather') city: ResourceStr = $r('app.string.loading');

  build() {
    Column() {
      Column() {
        Text(this.city)
          .fontColor('#FFFFFF')
          .opacity(0.9)
          .fontSize(14)
          .margin({ top: '8%', left: '10%' })
      }.width('100%')
      .alignItems(HorizontalAlign.Start)
    }.width('100%').height('100%')
    .backgroundImage($r('app.media.CardEvent'))
    .backgroundImageSize(ImageSize.Cover)
  }
}

卡片提供方开发（持久化数据，仅对系统应用开放）

配置form_config.json文件中的dataProxyEnabled字段为true，以启用卡片代理刷新功能。

{
  "forms": [
    {
      "name": "WidgetPersistentData",
      "description": "This is a service widget update by proxy using persistent data.",
      "src": "./ets/widgetpersistentdata/pages/WidgetPersistentDataCard.ets",
      "uiSyntax": "arkts",
      "window": {
        "designWidth": 720,
        "autoDesignWidth": true
      },
      "colorMode": "auto",
      "isDefault": true,
      "updateEnabled": true,
      "scheduledUpdateTime": "10:30",
      "updateDuration": 1,
      "defaultDimension": "2*2",
      "supportDimensions": [
        "2*2"
      ],
      "dataProxyEnabled": true
    }
]
}

在onAddForm回调中添加订阅模板addTemplate，通过模板谓词告诉数据库订阅的数据条件。然后配置订阅信息proxyData，并通过formBinding返回给卡片管理服务。示例中将谓词设置为"list" : "select type from TBL00 limit 0,1"，表示从TBL00数据库中获取type列的第一条数据，数据将会以{"list":[{"type":"value0"}]}格式返回到卡片页面代码widgets.abc中。当订阅的持久化数据更新时，系统会自动更新卡片数据。

key的取值是uri，依赖于数据发布方定义。
subscriberId可自定义，addTemplate中的subscriberId参数与proxies.subscriberId保持一致即可。

import { formBindingData, FormExtensionAbility } from '@kit.FormKit';
import { Want } from '@kit.AbilityKit';
import { dataShare } from '@kit.ArkData';

export default class PersistentDataFormAbility extends FormExtensionAbility {
  onAddForm(want: Want): formBindingData.FormBindingData {
    let subscriberId = '111';
    let template: dataShare.Template = {
      predicates: {
        'list': `select type from TBL00 where cityId = ${subscriberId}`
      },
      scheduler: ''
    };
    dataShare.createDataShareHelper(this.context, 'datashareproxy://com.samples.widgetupdatebyproxy', {
      isProxy: true
    }).then((data) => {
      let dataShareHelper = data;
      dataShareHelper.addTemplate('datashareproxy://com.samples.widgetupdatebyproxy/test', subscriberId, template);
    });
    let formData: Record<string, Object> = {};
    let proxies: formBindingData.ProxyData[] = [
      {
        key: 'datashareproxy://com.samples.widgetupdatebyproxy/test',
        subscriberId: subscriberId
      }
    ];

    let formBinding: formBindingData.FormBindingData = {
      data: JSON.stringify(formData),
      proxies: proxies
    };
    return formBinding;
  }
}

在卡片页面文件中，通过LocalStorage变量获取订阅到的数据，LocalStorage绑定了一个字符串，以key:value的键值对格式来刷新卡片订阅数据，其中key必须与卡片提供方订阅的key保持一致。示例中，通过'list'获取订阅的数据，并把第一个元素的值显示在Text组件上。

let storagePersis = new LocalStorage();

@Entry(storagePersis)
@Component
struct WidgetPersistentDataCard {
  readonly FULL_WIDTH_PERCENT: string = '100%';
  readonly FULL_HEIGHT_PERCENT: string = '100%';
  @LocalStorageProp('list') list: Record<string, string>[] = [{ 'type': 'a' }];

  build() {
    Column() {
      Column() {
        Text((this.list[0]['type']))
          .fontColor('#FFFFFF')
          .opacity(0.9)
          .fontSize(14)
          .margin({ top: '8%', left: '10%' })
      }.width('100%')
      .alignItems(HorizontalAlign.Start)
    }.width(this.FULL_WIDTH_PERCENT).height(this.FULL_HEIGHT_PERCENT)
    .backgroundImage($r('app.media.CardEvent'))
    .backgroundImageSize(ImageSize.Cover)
  }
}
