PADS layout 显示叉XX如何取消

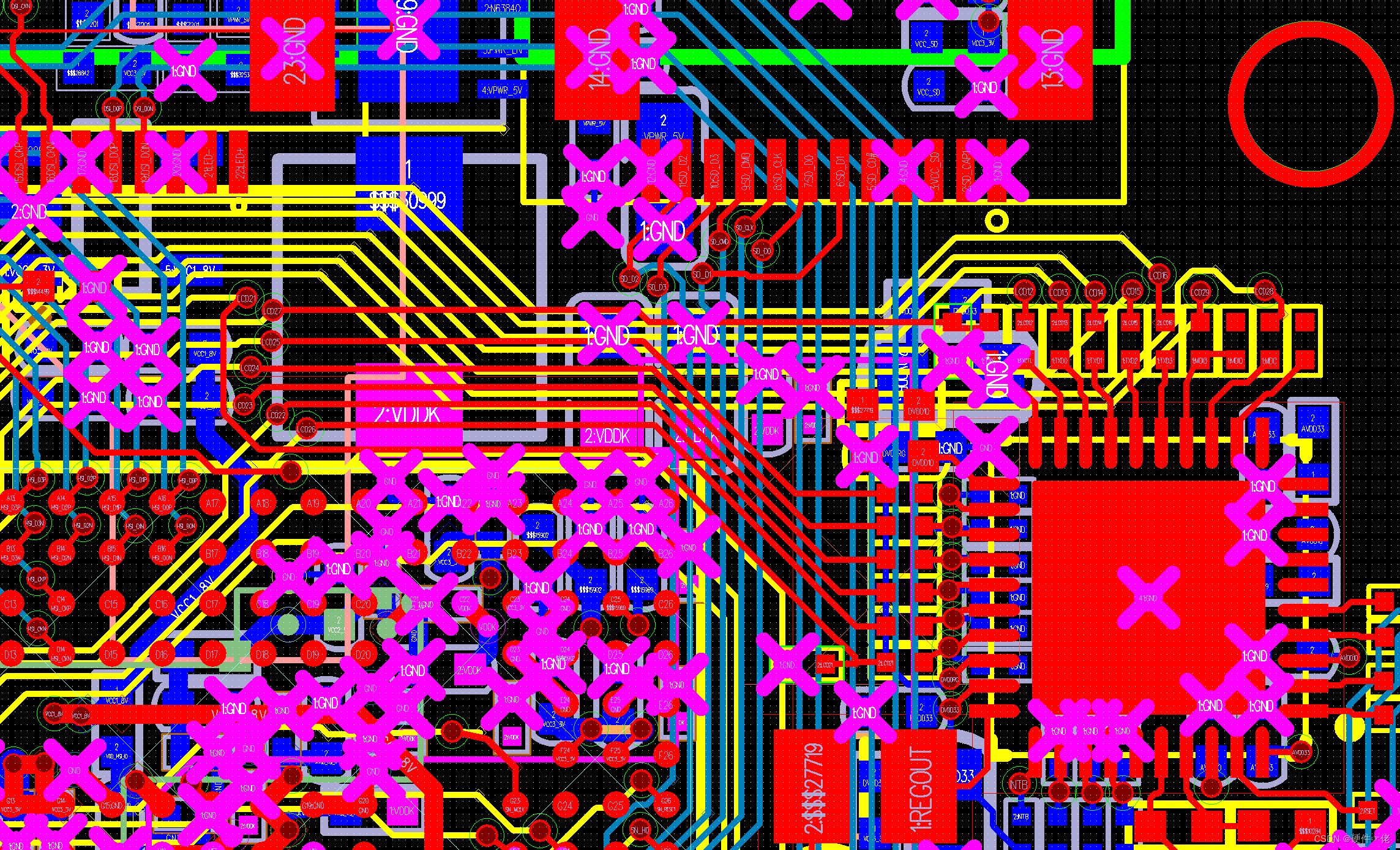

pads layout上显示xx，地线和电源线上，导致检查的时候看不清器件或者网络；c463eb3670094e12a5f00de35f1a280d.png

快速取消，按以下步骤即可：

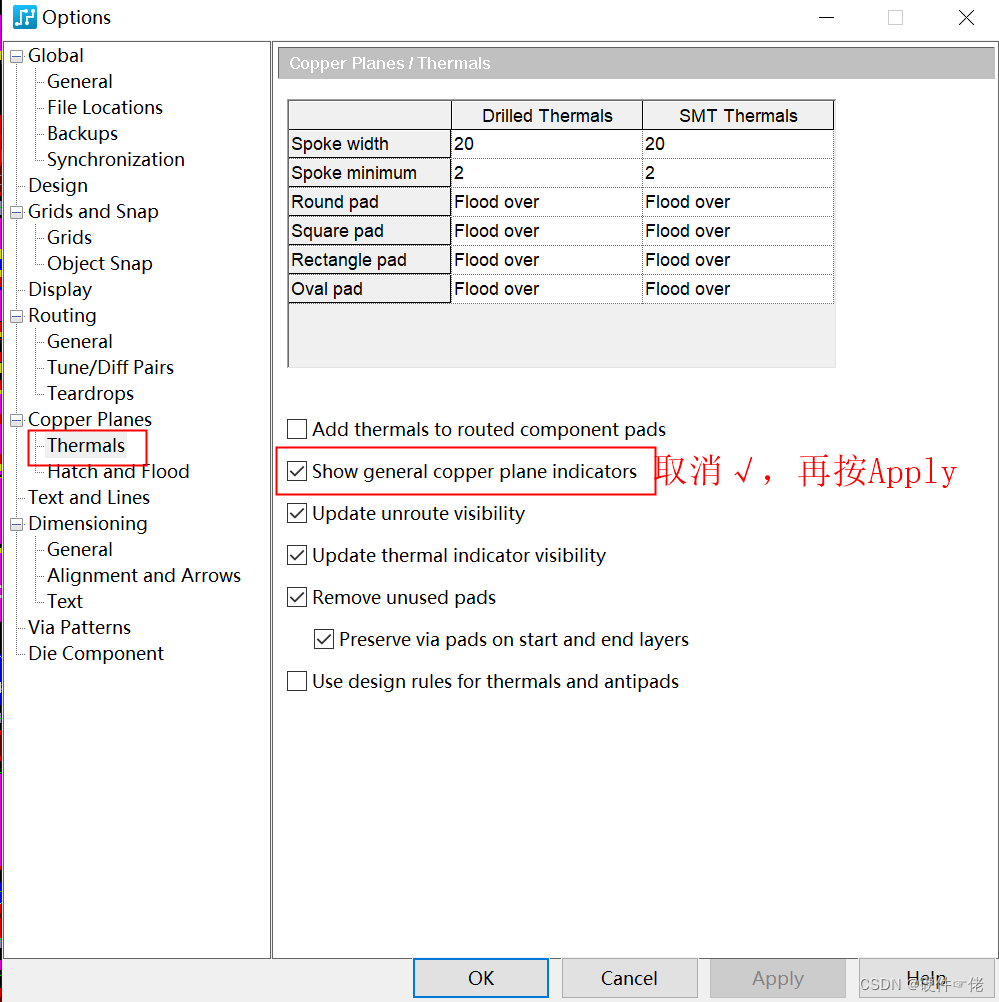

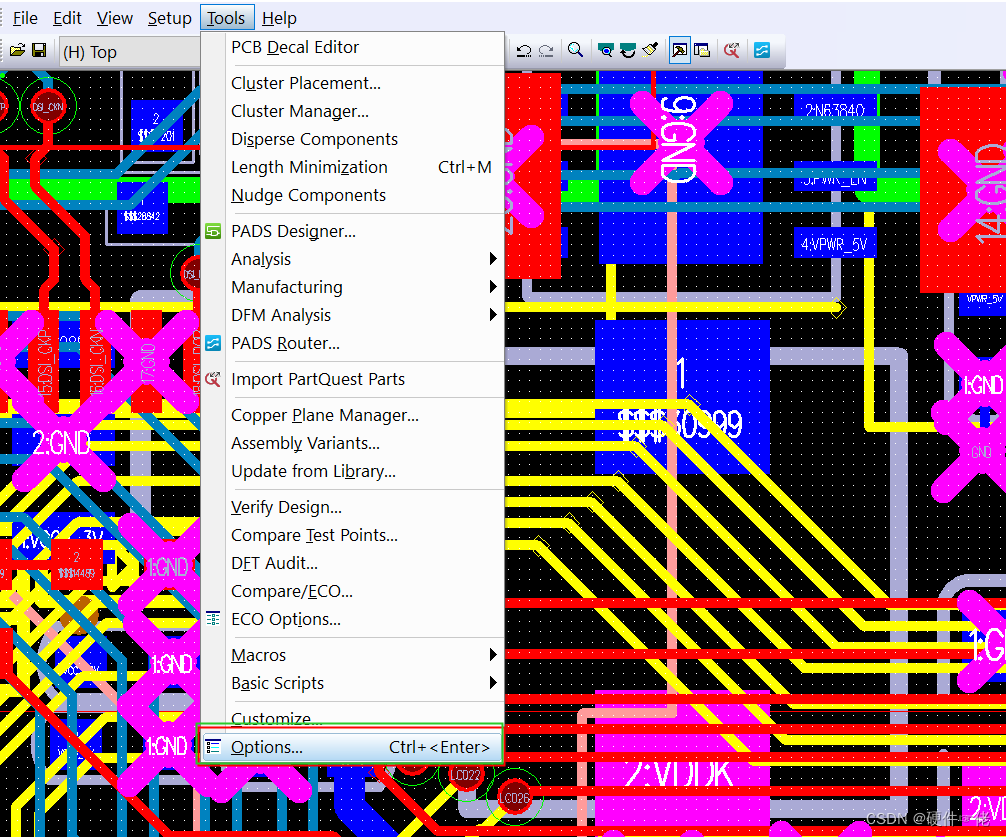

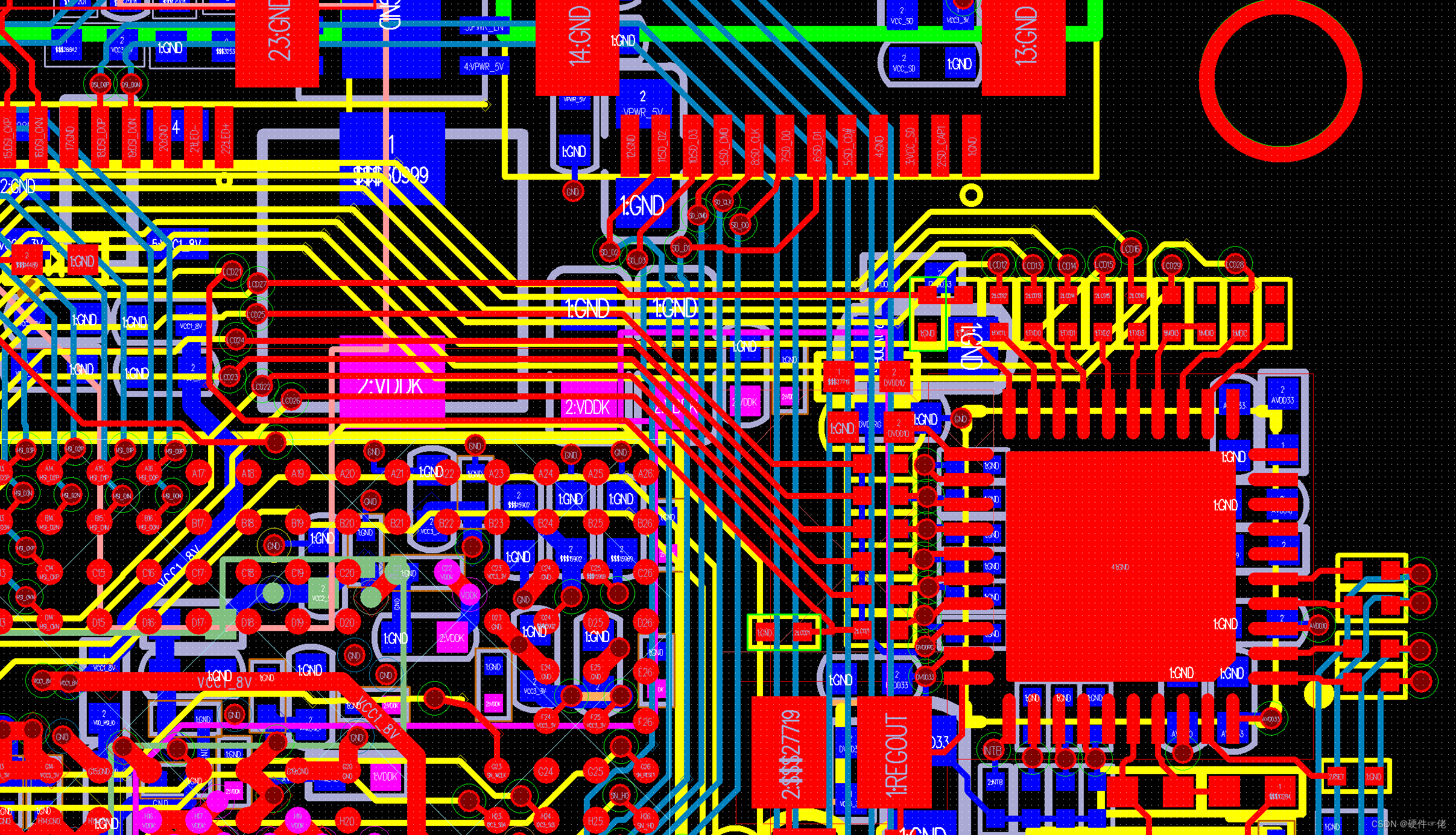

1.b974b00f52cf42eea8d669db4d05ef80.png2f8be5a16e58844a6af2f2f8792ecf27b.png4d1c833e5e1564856920af74230791c3b.png
