链路聚合（LACP模式）

作者：兔砸网工-反骨的胖

1.实验需求

    LSW1和LSW2分别连接VLAN10和VLAN20的网络，且LSW1和LSW2之间有较大的数据流量，用户希望LSW1和LSW2之间能够提供较大的链路带宽来使相同的VLAN间相互通信，在两台交换机设备上配置LACP模式链路聚合组，提高两设备之间带宽与可靠性，具体要求如下：
        活动链路要具有负载分担的能力。
        设备间的链路具有一条冗余备份链路，当活动链路出现故障时，备份链路替代故障链路，保持数据传输的可靠性。
        同VLAN间可以互相通信。

实验拓扑图如下：

2.实验思路

1.创建Eth-Trunk，并将成员接口加入Eth-Trunk，配置Eth-Trunk为LACP模式，实现链路聚合功能。
2.配置系统优先级，确定主动端，按照主动端设备的接口选择活动接口。
3.配置活动接口上限阈值，实现保证带宽的情况下提高网络的可靠性。
4.配置接口优先级，确定活动链路接口。
5.创建VLAN并将接口加入VLAN。

3.实验步骤

步骤一 创建Eth-Trunk1并将成员接口加入Eth-Trunk1，且将Eth-Trunk1配置为LACP模式

#LSW2的配置与LSW1类似，不再赘述

<Huawei>system-view

[Huawei]sysname LSW1

[LSW1]interface Eth-Trunk 1

[LSW1-Eth-Trunk1]mode lacp  //配置链路聚合模式为LACP模式

[LSW1-Eth-Trunk1]trunkport GigabitEthernet 0/0/1 to 0/0/3

[LSW1-Eth-Trunk1]quit

步骤二 在LSW1上配置系统优先级为100，使其为LACP主动端

[LSW1]lacp priority 100

//系统LACP优先级缺省为32768，优先级值越小越优

步骤三 配置LSW1活动接口上限阈值为2

[LSW1]interface Eth-Trunk 1

[LSW1-Eth-Trunk1]max active-linknumber 2

[LSW1-Eth-Trunk1]quit

步骤四 配置LSW1接口优先级确定活动链路

[LSW1]interface GigabitEthernet 0/0/1

[LSW1-GigabitEthernet0/0/1]lacp priority 100

//接口LACP优先级缺省为32768，优先级值越小越优

[LSW1-GigabitEthernet0/0/1]quit

[LSW1]interface GigabitEthernet 0/0/2

[LSW1-GigabitEthernet0/0/2]lacp priority 100

[LSW1-GigabitEthernet0/0/2]quit

步骤五 创建VLAN并将接口加入VLAN

#创建VLAN并将接口加入VLAN，LSW2的配置与LSW1类似，不再赘述

[LSW1]interface GigabitEthernet 0/0/4

[LSW1-GigabitEthernet0/0/4]port link-type trunk

[LSW1-GigabitEthernet0/0/4]port trunk allow-pass vlan 10

[LSW1-GigabitEthernet0/0/4]quit

[LSW1]interface GigabitEthernet 0/0/5

[LSW1-GigabitEthernet0/0/5]port link-type trunk

[LSW1-GigabitEthernet0/0/5]port trunk allow-pass vlan 20

[LSW1-GigabitEthernet0/0/5]quit

[LSW1]interface Eth-Trunk 1

[LSW1-Eth-Trunk1]port link-type trunk

[LSW1-Eth-Trunk1]port trunk allow-pass vlan 10 20

[LSW1-Eth-Trunk1]quit

4.实验结果

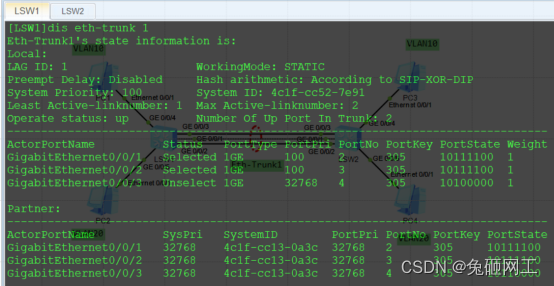

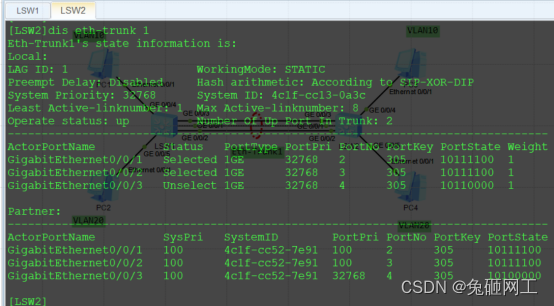

验证1：查看各设备的Eth-Trunk信息，查看是否协商成功

以上信息可以看到，LSW1系统优先级为100，成员接口GE0/0/1和GE0/0/2为活动接口，处于Selected状态，接口GE0/0/3为备份接口，处于Unselect状态。

5.配置命令参考

LSW1

sysname LSW1
vlan batch 10 20
lacp priority 100
interface Eth-Trunk1
 port link-type trunk
 port trunk allow-pass vlan 10 20
 mode lacp-static
 max active-linknumber 2
interface GigabitEthernet0/0/1
 eth-trunk 1
 lacp priority 100
interface GigabitEthernet0/0/2
 eth-trunk 1
 lacp priority 100
interface GigabitEthernet0/0/3
 eth-trunk 1
interface GigabitEthernet0/0/4
 port link-type trunk
 port trunk allow-pass vlan 10
interface GigabitEthernet0/0/5
 port link-type trunk
 port trunk allow-pass vlan 20

LSW2

sysname LSW2
vlan batch 10 20
interface Eth-Trunk1
 port link-type trunk
 port trunk allow-pass vlan 10 20
 mode lacp-static
interface GigabitEthernet0/0/1
 eth-trunk 1
interface GigabitEthernet0/0/2
 eth-trunk 1
interface GigabitEthernet0/0/3
 eth-trunk 1
interface GigabitEthernet0/0/4
 port link-type trunk
 port trunk allow-pass vlan 10
interface GigabitEthernet0/0/5
 port link-type trunk
 port trunk allow-pass vlan 20
