keil和proteus联动要点

一、keil与proteus如何进行联动？

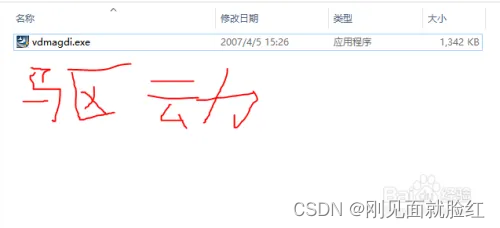

1.先安装vdmagdi.exe，这是驱动

2.要保证keil工程编译通过，左上角红色图标进行编译，黑色框图标进行链接。

3.生成hex文件

先点击这个图标

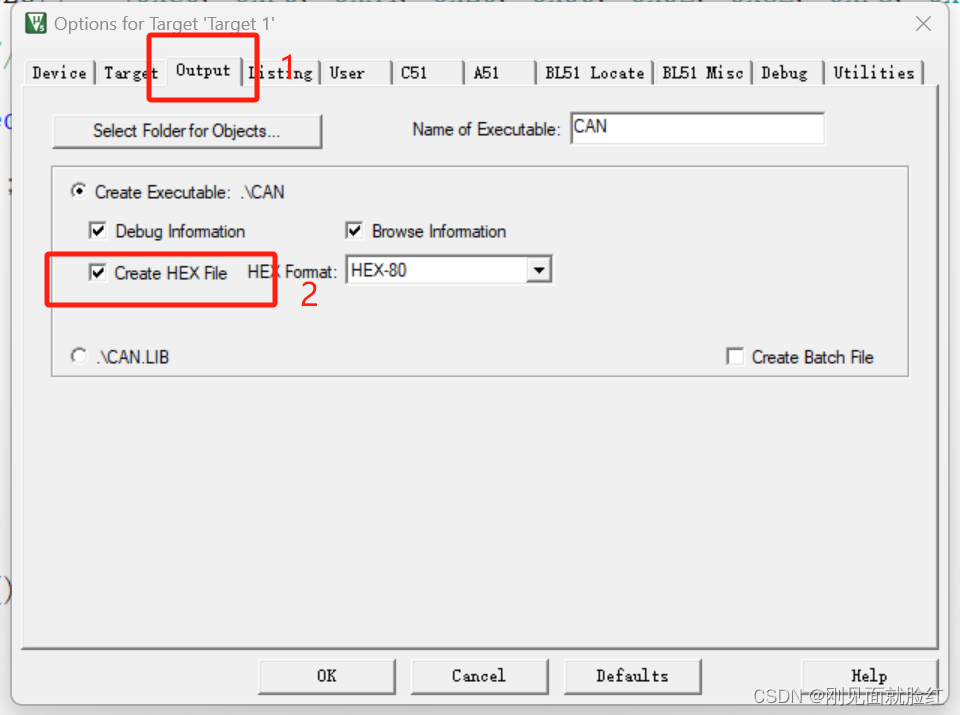

按照顺序点击，生成HEX文件。

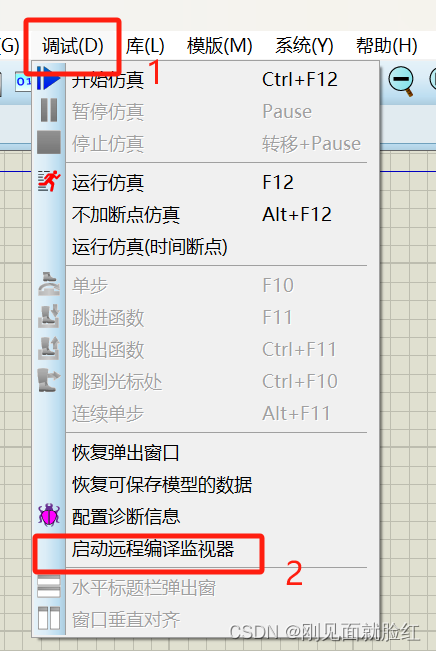

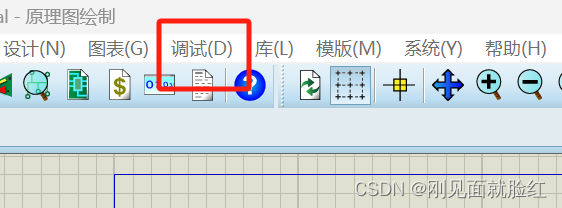

4.在打开的proteus文件中，点击菜单栏中的debug调试。

.5.

5.在Dedug下找到Use Remote Debug Monitor，点击鼠标左键，Use Remote Debug Monitor的前面会出现一个对号

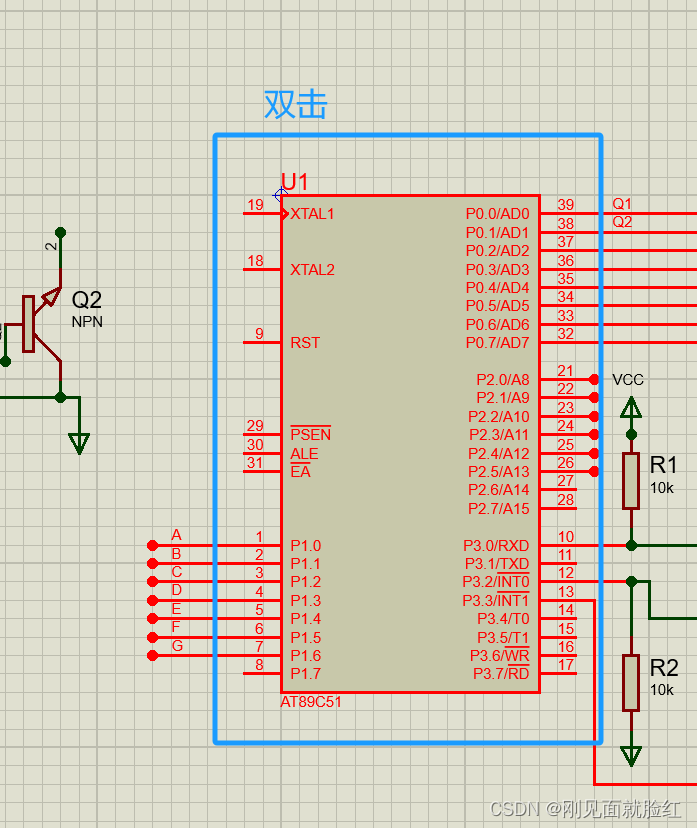

6.再找到你的原理图中主控芯片，在这里使用的是AT89C51，鼠标双击

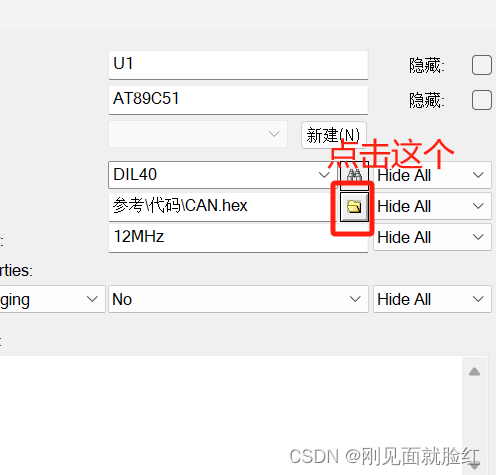

7.鼠标双击后会出现一个弹框，在弹框中找到Program File,点击这个图标

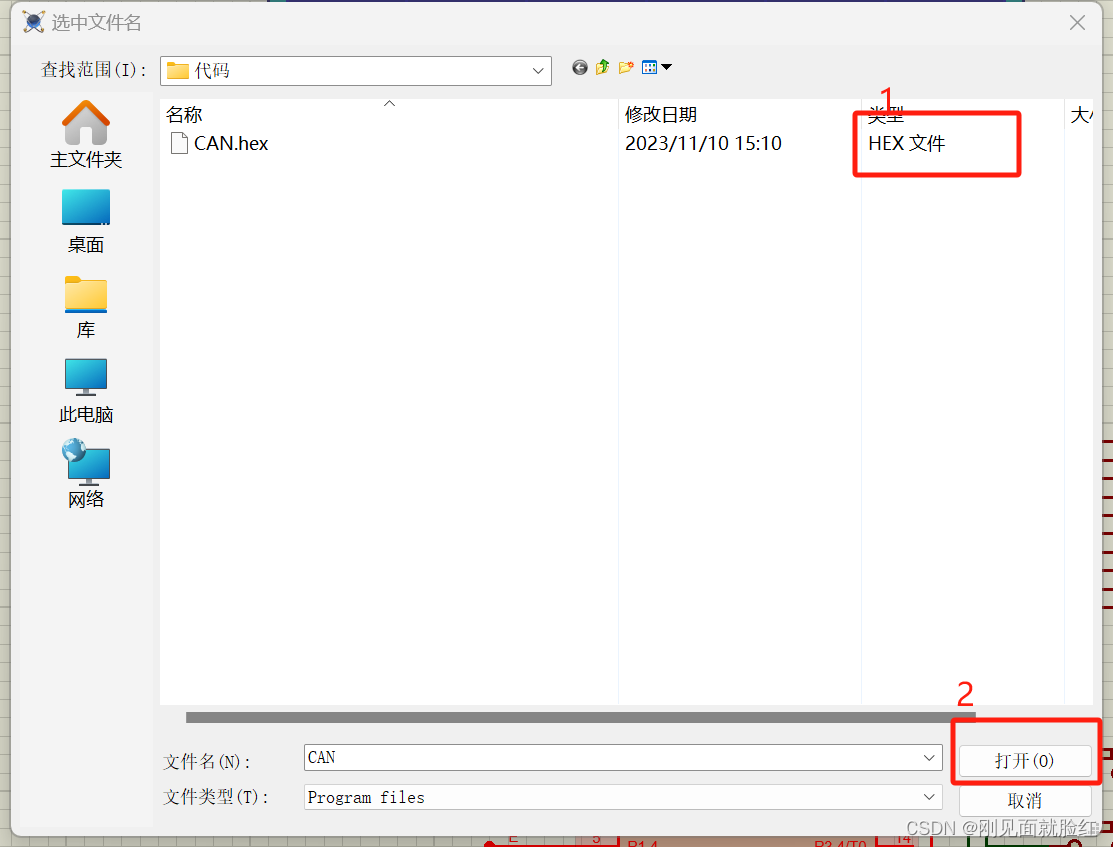

8.此处需要的是前面写的生成的hex文件路径，找到hex文件之后，点击打开

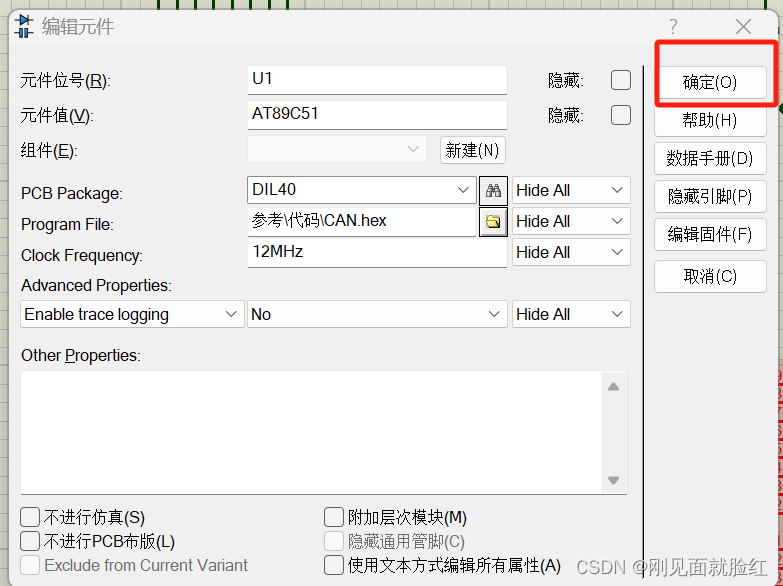

9.再点击ok，到了这里，在proteus中的设置就算完成了

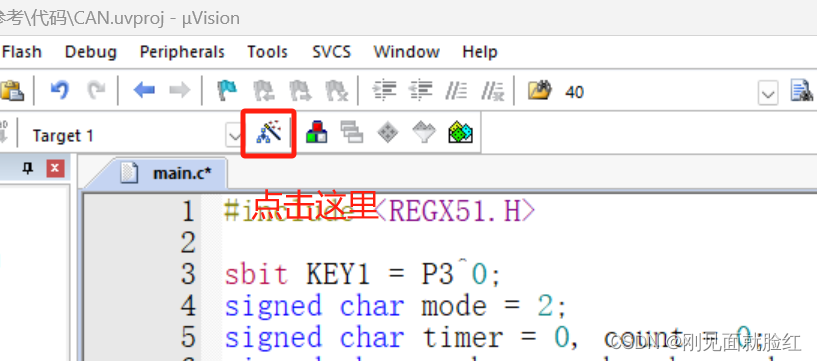

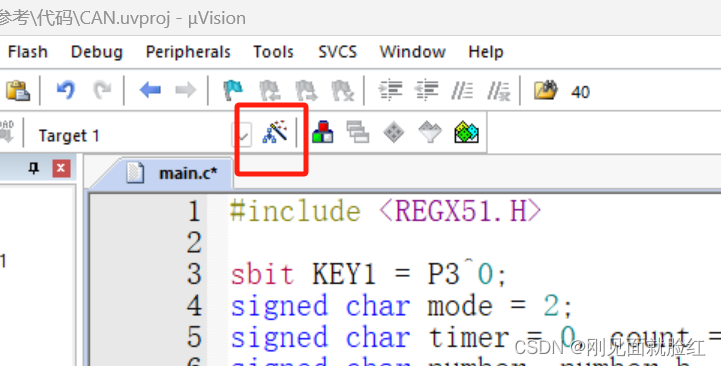

10.转回keil工程中，点击菜单栏中的魔术棒

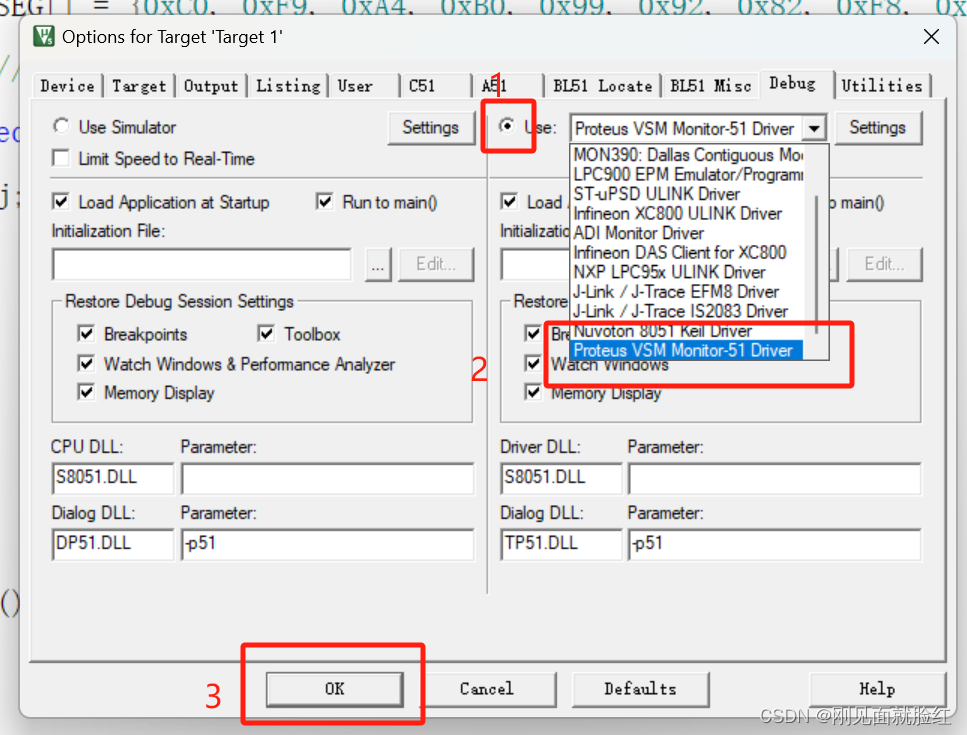

11.在弹框中找到Debug，选择use前面的单选框，再在use后面的下拉框中选择Proteus VSM Simulator，最后点击弹框下方的OK

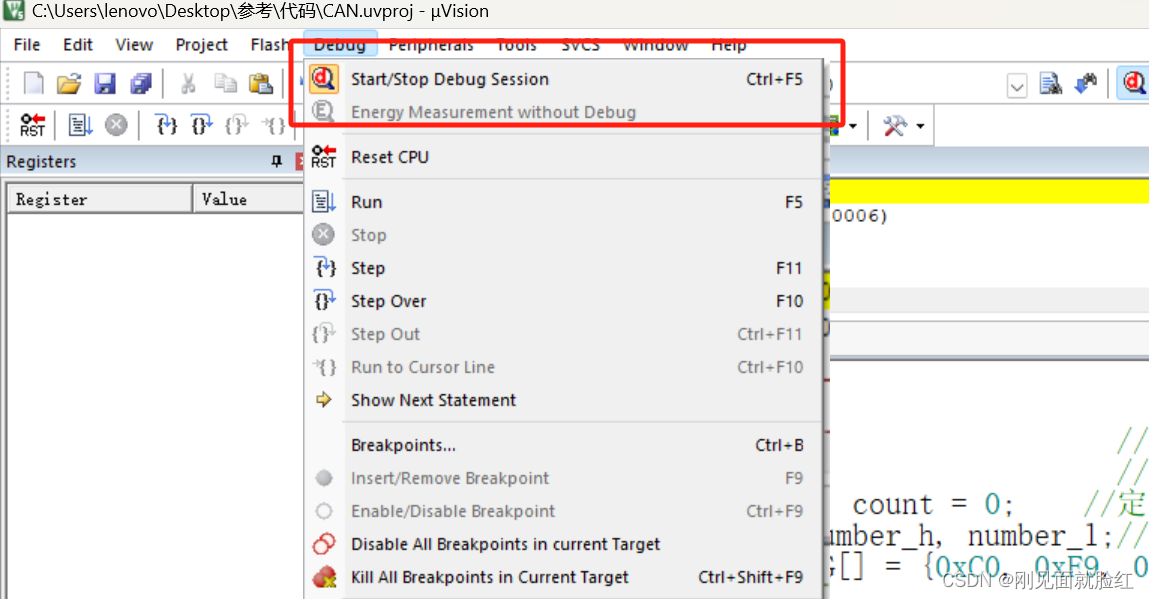

12.之后再点击菜单栏中的的Debug -> Start/Stop Debug Session

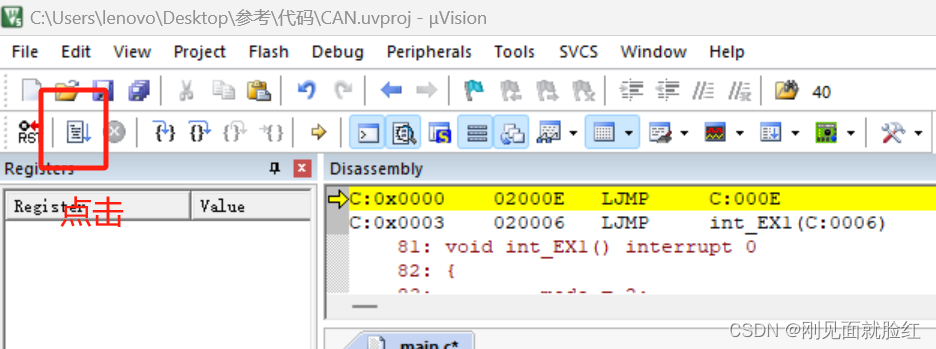

13.点击这个按钮，进行持续运行，这时就开始调试了。

这里要注意的是，实物硬件单片机可能会因为一些物件的误差导致无法实时调试。

但是在电脑上是可以实现实时调试的。在调试的时候一定要点击这个图标，不然你的proteus工程不会有反应。

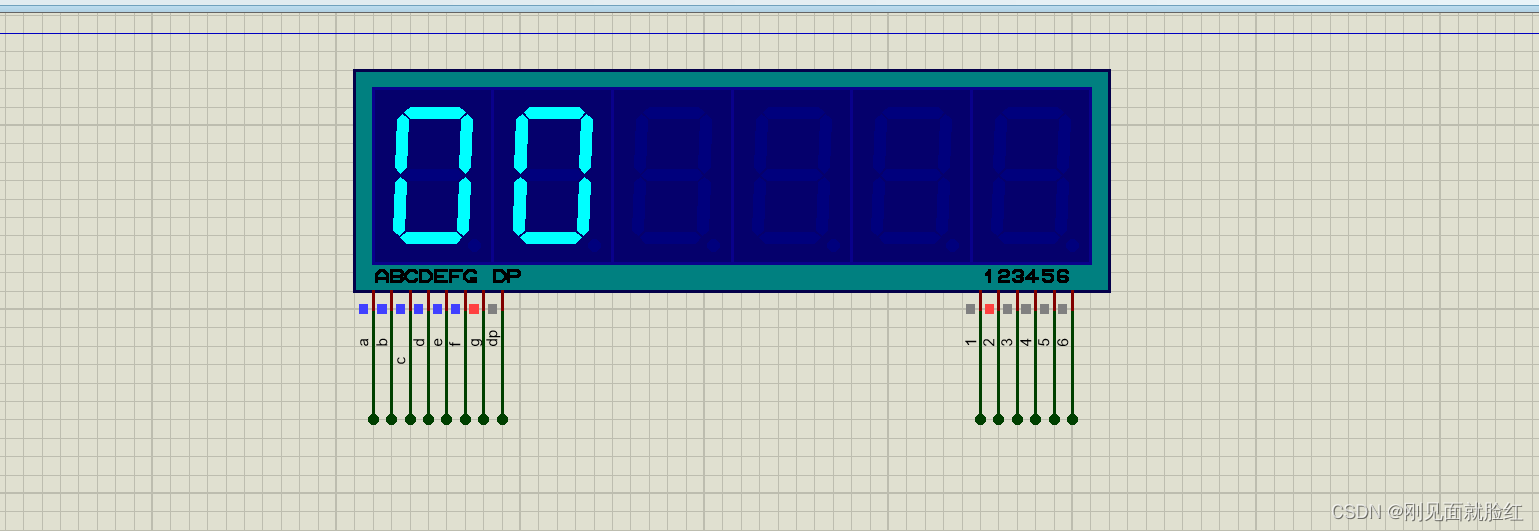

14.去proteus工程里面看是否有反应，若现象和预期一样，则说明keil和proteus的联调连接是成功的。

15.如果想结束联调，点击菜单栏中的的Debug -> Start/Stop Debug Session即可。
