0欧姆电阻的妙用

0电阻，千万别以为它的阻值真的是0哦！它不是导线哦！

“0欧姆 ≠ 导线”

1、没有任何功能

在电路中，只是在PCB上为了调试方便或兼容设计等原因。

2、跳线

如果某段线路不用，直接不贴该电阻即可（不影响外观）。
3、不确定参数代替

在匹配电路参数不确定的时候，以0欧姆代替，实际调试的时候，确定参数，再以具体数值的元件代替。
4、测电流

测某部分电路的耗电流的时候，可以去掉0欧姆电阻，接上电流表，这样方便测耗电流。
5、充当电感或电容

在高频信号下，充当电感或电容。（与外部电路特性有关）电感用，主要是解决EMC问题。如地与地，电源和ICPin间。

6、熔丝作用

直接串联在想要保护的电路里面就可以了
7、分割区上的抗干扰

在分割区上跨接0欧电阻，可以提供较短的回流路径，减小干扰。

8、配置电路

一般，产品上不要出现跳线和拨码开关。有时用户会乱动设置，易引起误会，为了减少维护费用，应用0欧电阻代替跳线等焊在板子上。空置跳线在高频时相当于天线，用贴片电阻效果好。

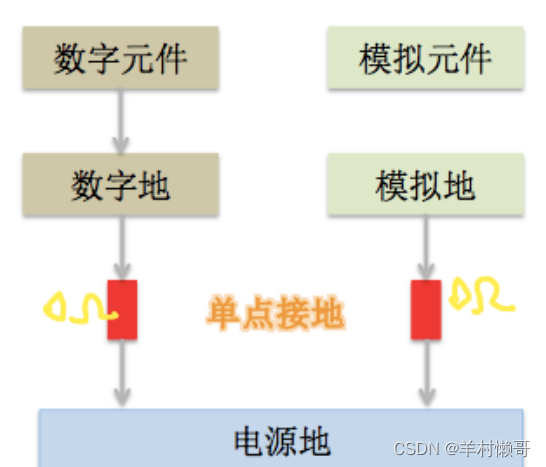

9、多种地的系统中的单点接地

地是参考0电位，所有电压都是参考地得出的，地的标准要一致，故各种地应短接在一起。人们认为大地能够吸收所有电荷，始终维持稳定，是最终的地参考点。虽然有些板子没有接大地，但发电厂是接大地的，板子上的电源最终还是会返回发电厂入地。如果把模拟地和数字地大面积直接相连，会导致互相干扰。0欧电阻相当于很窄的电流通路，能够有效地限制环路电流，使噪声得到抑制。电阻在所有频带上都有衰减作用(0欧电阻也有阻抗)，这点比磁珠强。
