前言

续接上篇文章，从Silvaco中导出数据信息后用Origin2024版绘制图形，由于前面只介绍了8.4版本的Origin画图相关细节，故本部分内容单独写篇文章进行细节介绍。

Origin2024学习笔记（一）--暗电流相关数据介绍https://blog.csdn.net/m0_64953982/article/details/146057906?spm=1001.2014.3001.5501

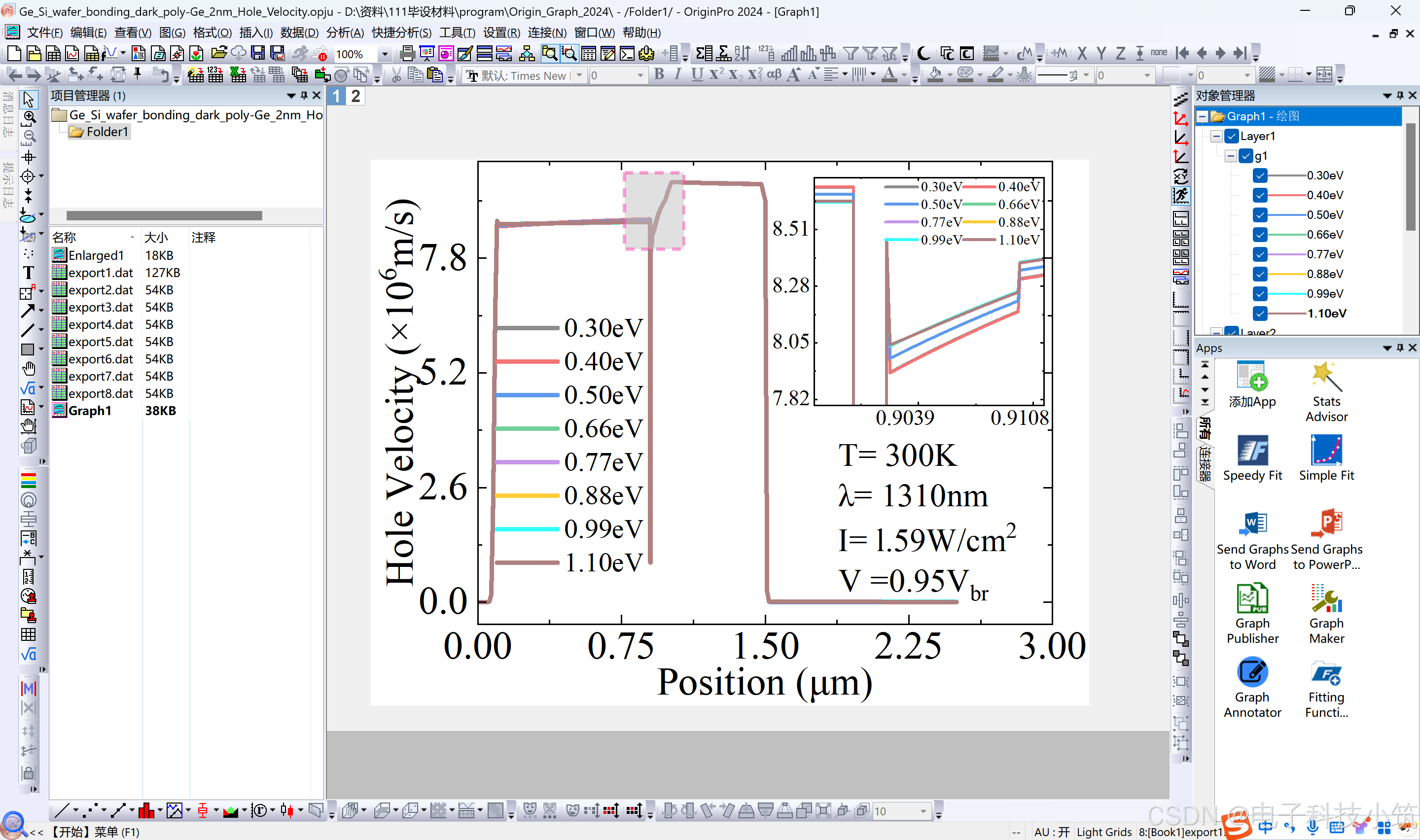

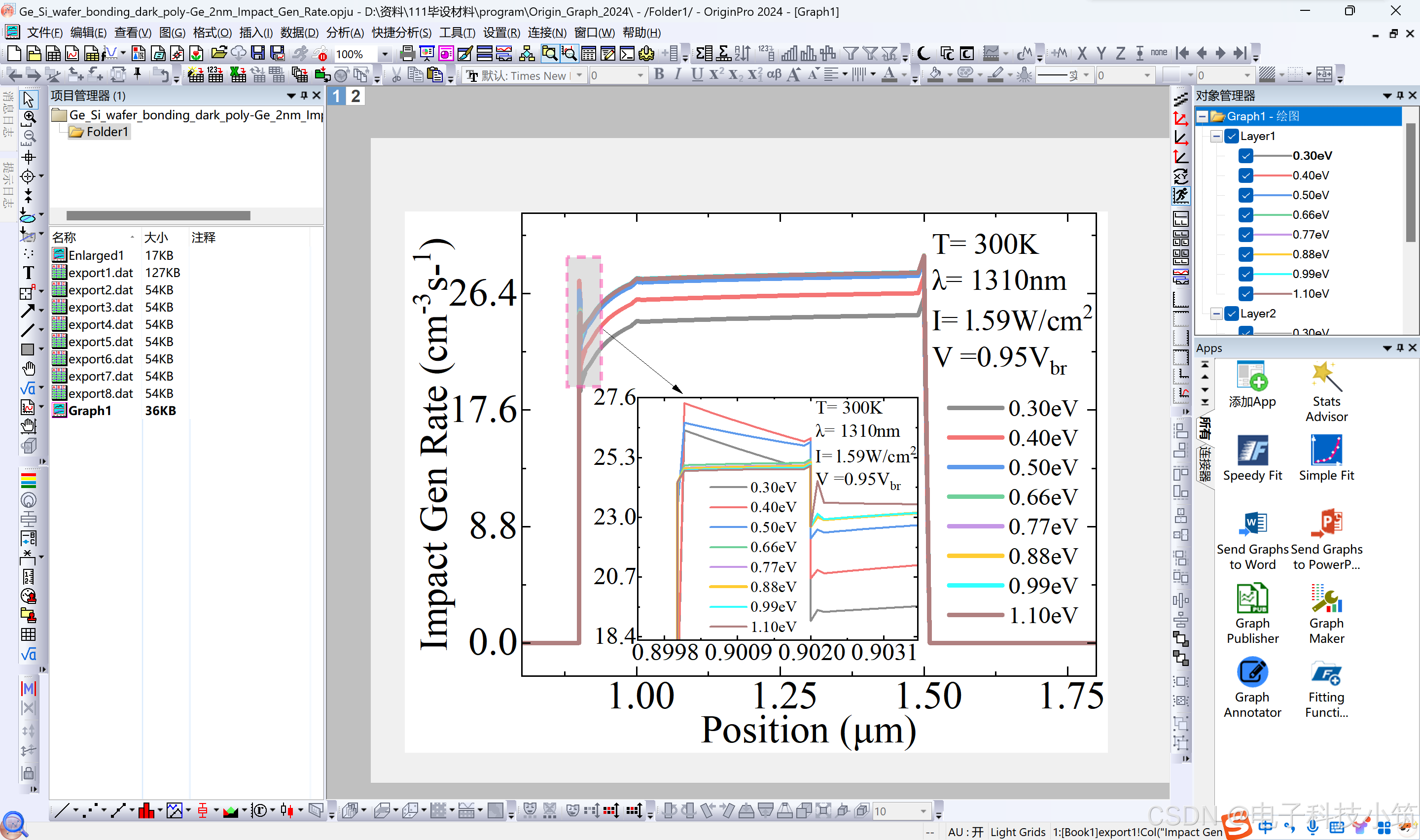

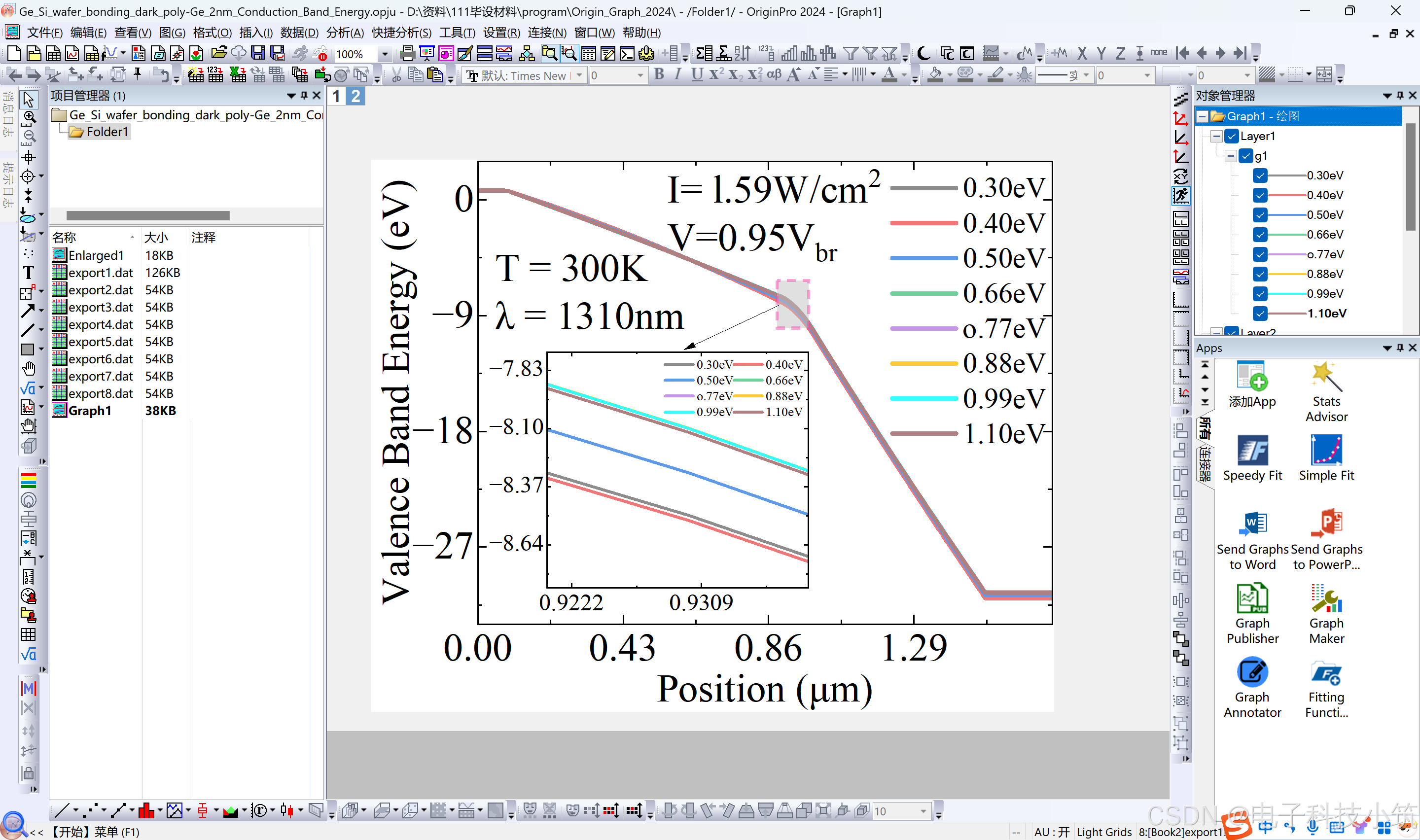

一、Origin2024画图介绍

完成数据导出后，我们就可以利用 Origin2024的强大绘图功能，根据导出的暗电流相关数据绘制各种类型的图形。通过合理选择图形类型（如折线图、柱状图、散点图等）和设置图形参数（如坐标轴标签、标题、图例等），我们能够将数据以直观、清晰的方式呈现出来，从而更深入地理解暗电流相关物理过程和器件性能。在后续的笔记中，我们将进一步探讨如何根据不同的数据特点和分析目的，在 Origin 中绘制出高质量的图形。

1.1. 数据导入与预处理

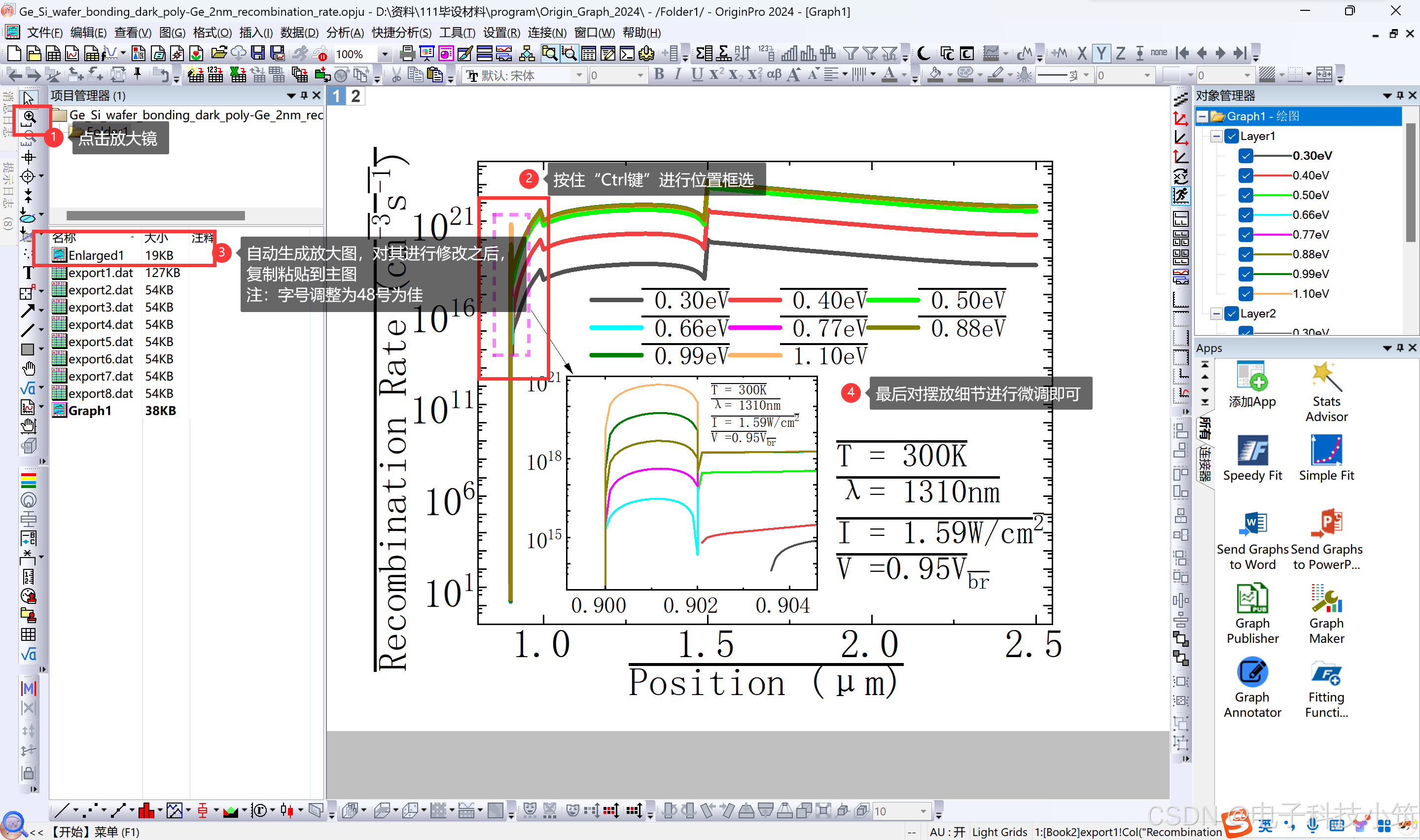

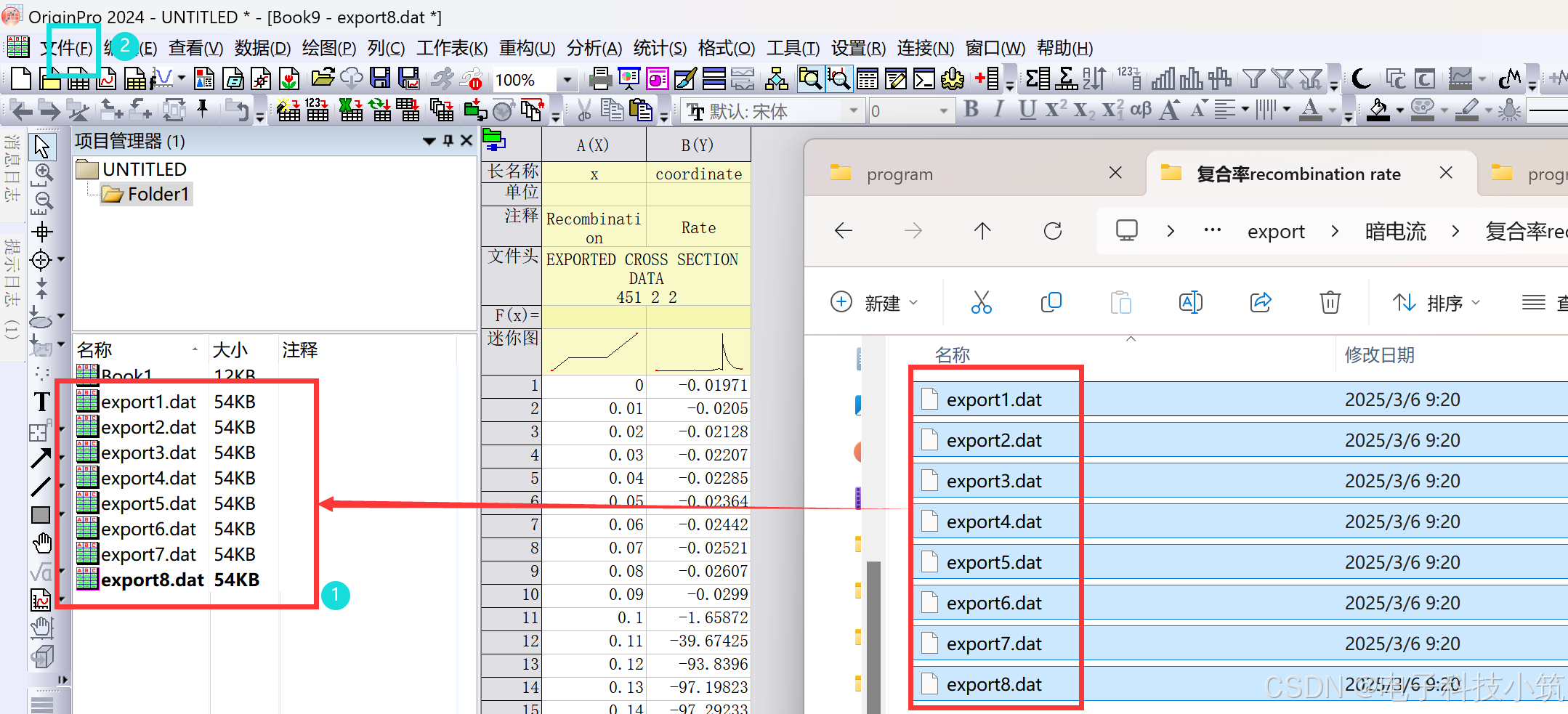

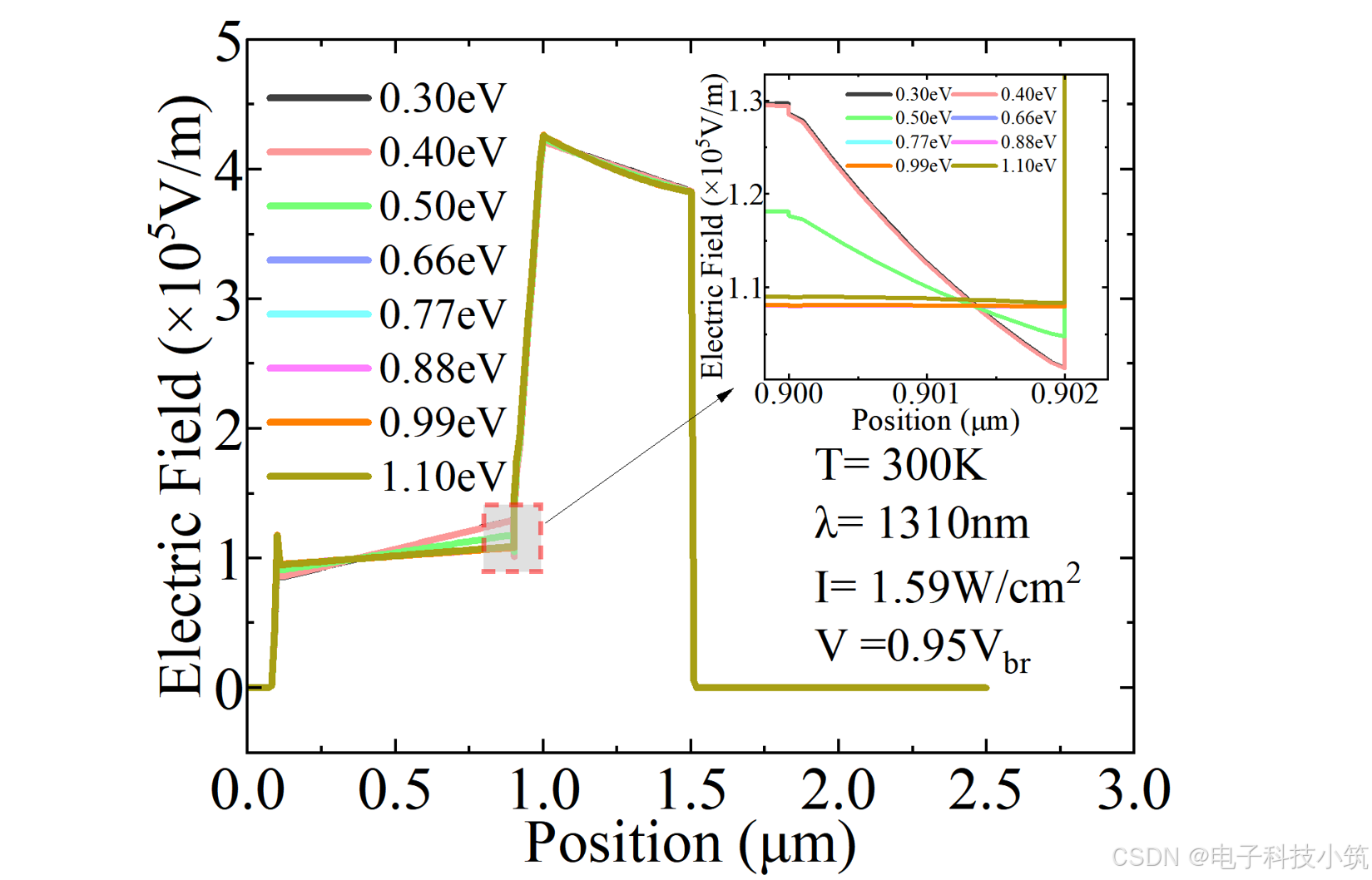

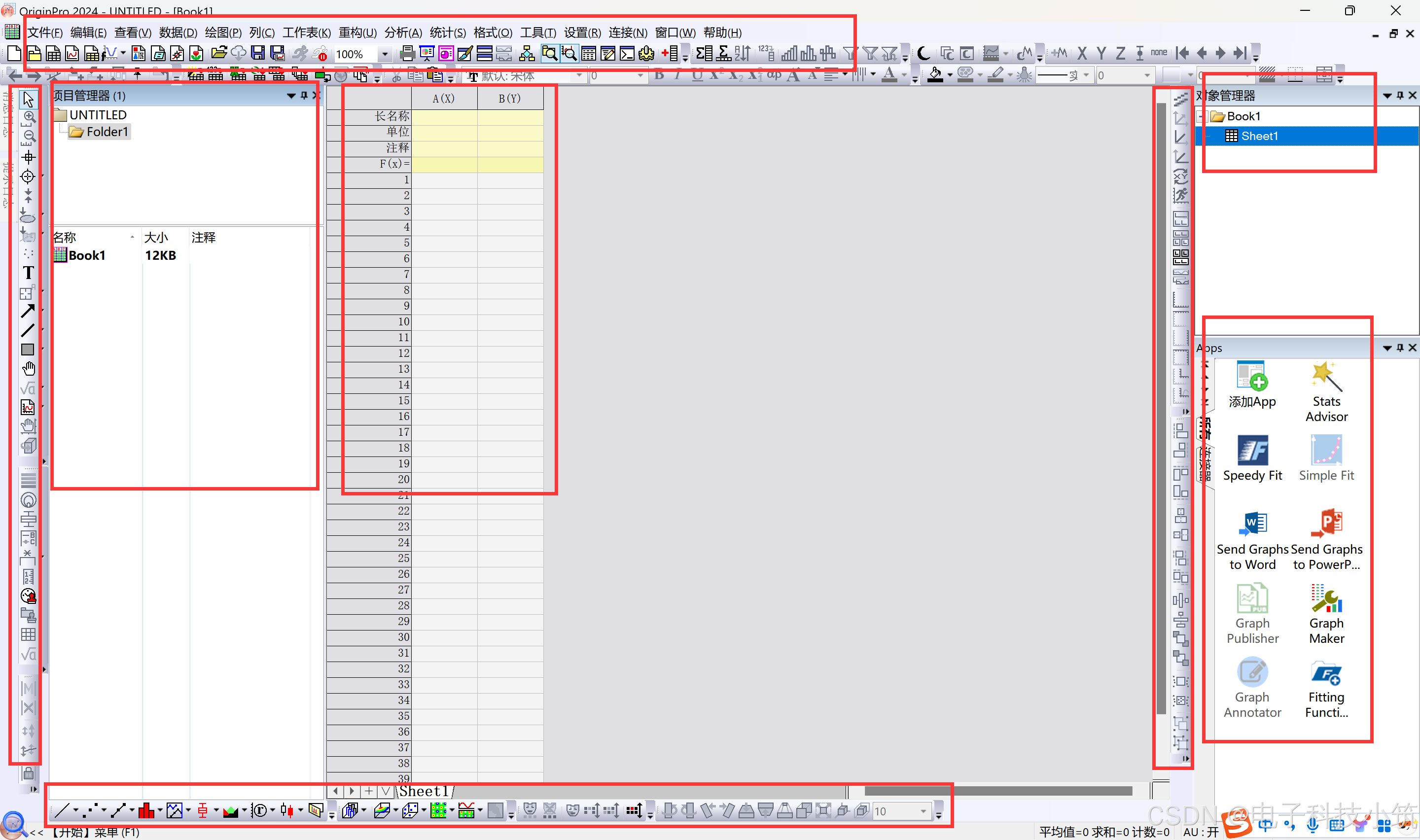

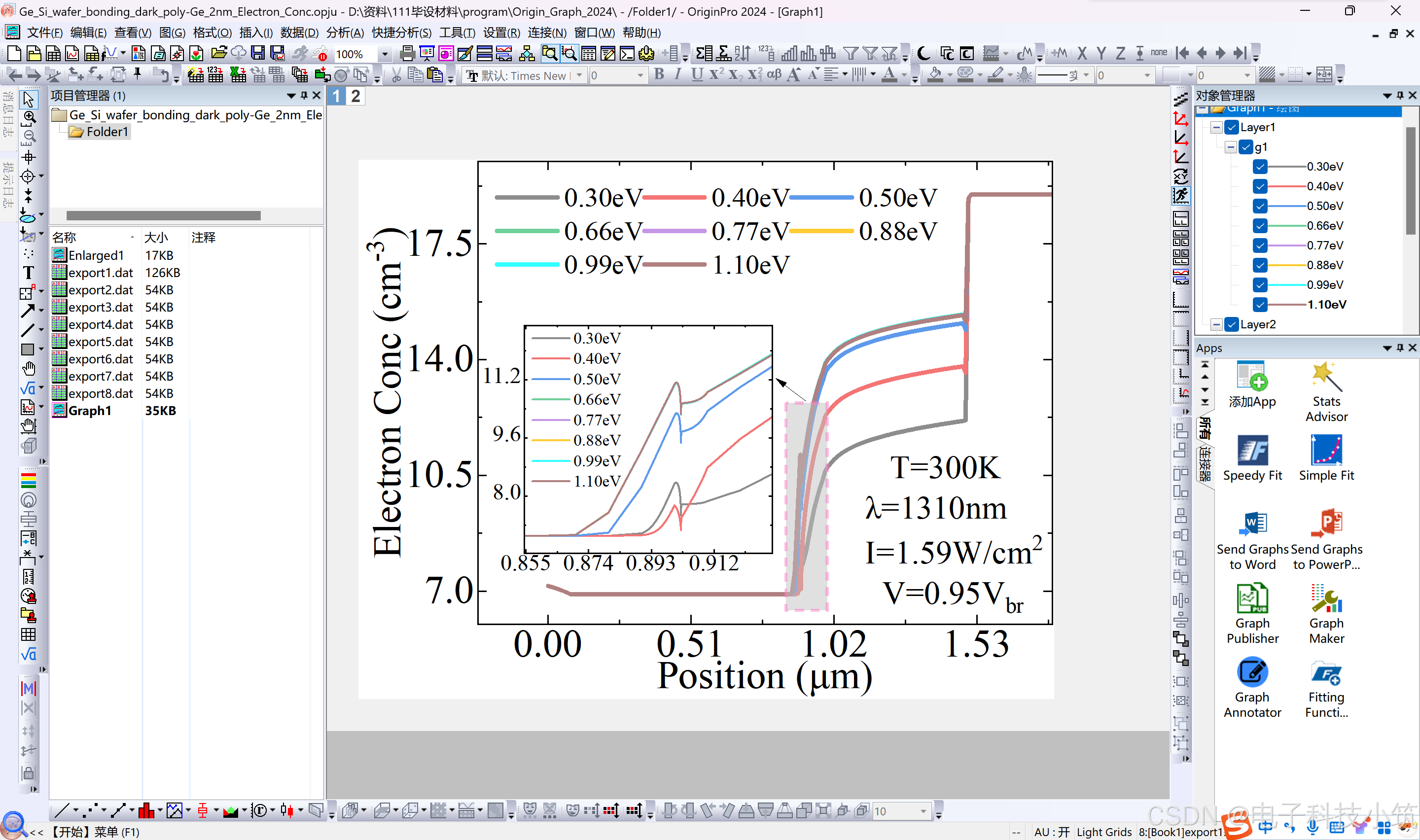

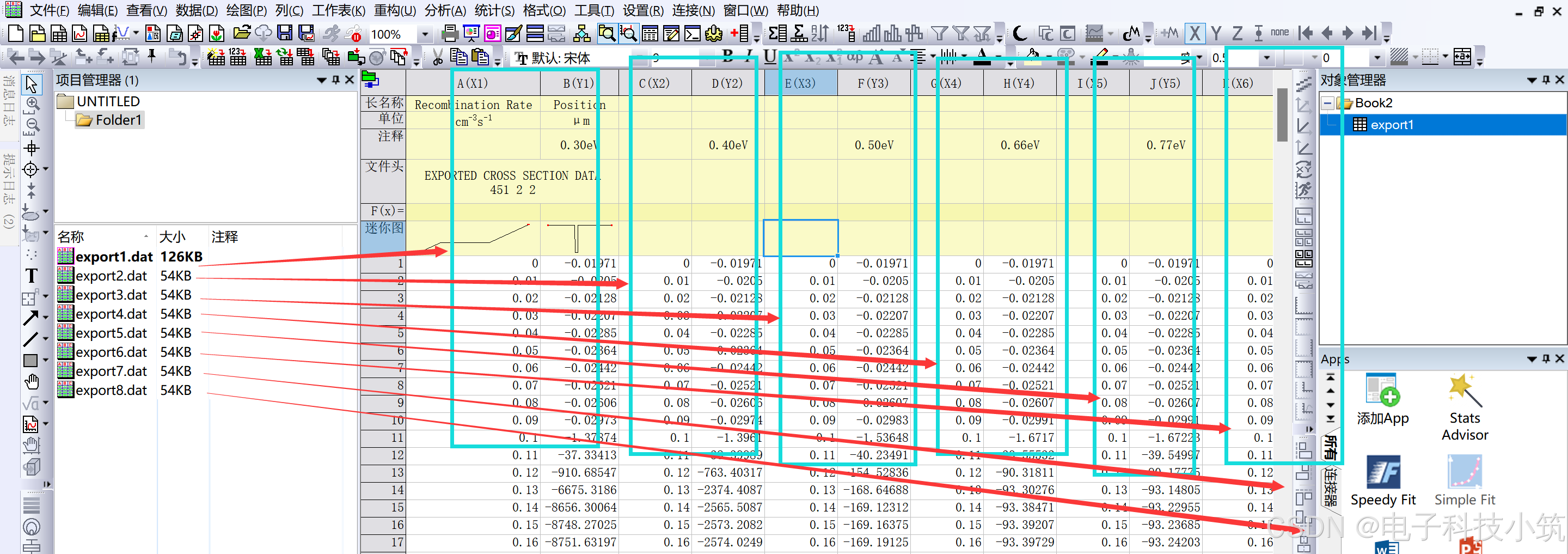

快速导入：
直接拖拽 Excel/CSV 文件至 Origin 界面，或通过 File > Import 选择数据文件。确保数据格式规范（如第一列为 X 轴，后续列为 Y 轴）。
数据清洗：
利用 Column Operations 或 Statistics Tools 处理异常值（如噪声尖峰），或通过 Normalize 功能对光电流数据进行归一化，便于跨实验对比。

1.2. 图表类型的选择与优化

折线图（Line Plot）
适用场景：展示光电流随偏压、波长或时间的连续变化趋势。
操作技巧：右键点击曲线，选择 Plot Details，调整线条颜色（如红色代表暗电流，蓝色代表光照电流）和粗细。添加 Error Bars 显示测量误差，增强数据可信度。示例：绘制不同光强下的 I-V 曲线，观察器件的整流特性。
柱状图（Bar Chart）
适用场景：对比不同条件下的光电流峰值或响应率（如不同波长、材料厚度）。
操作技巧：使用 Grouped Bar 展示多组数据，调整柱宽和间距以避免重叠。添加文本标签直接标注数值，提升可读性。示例：比较 Si 和 SiC 基器件的短路电流密度。
散点图（Scatter Plot）
适用场景：探索光电流与其他参数（如温度、掺杂浓度）的相关性。
操作技巧：启用 Connect Points 功能生成趋势线，并添加线性拟合方程（通过 Analysis > Fitting）。用不同颜色或符号区分数据类别（如空心圆代表暗电流，实心圆代表光照电流）。示例：分析光电流与禁带宽度的依赖关系。

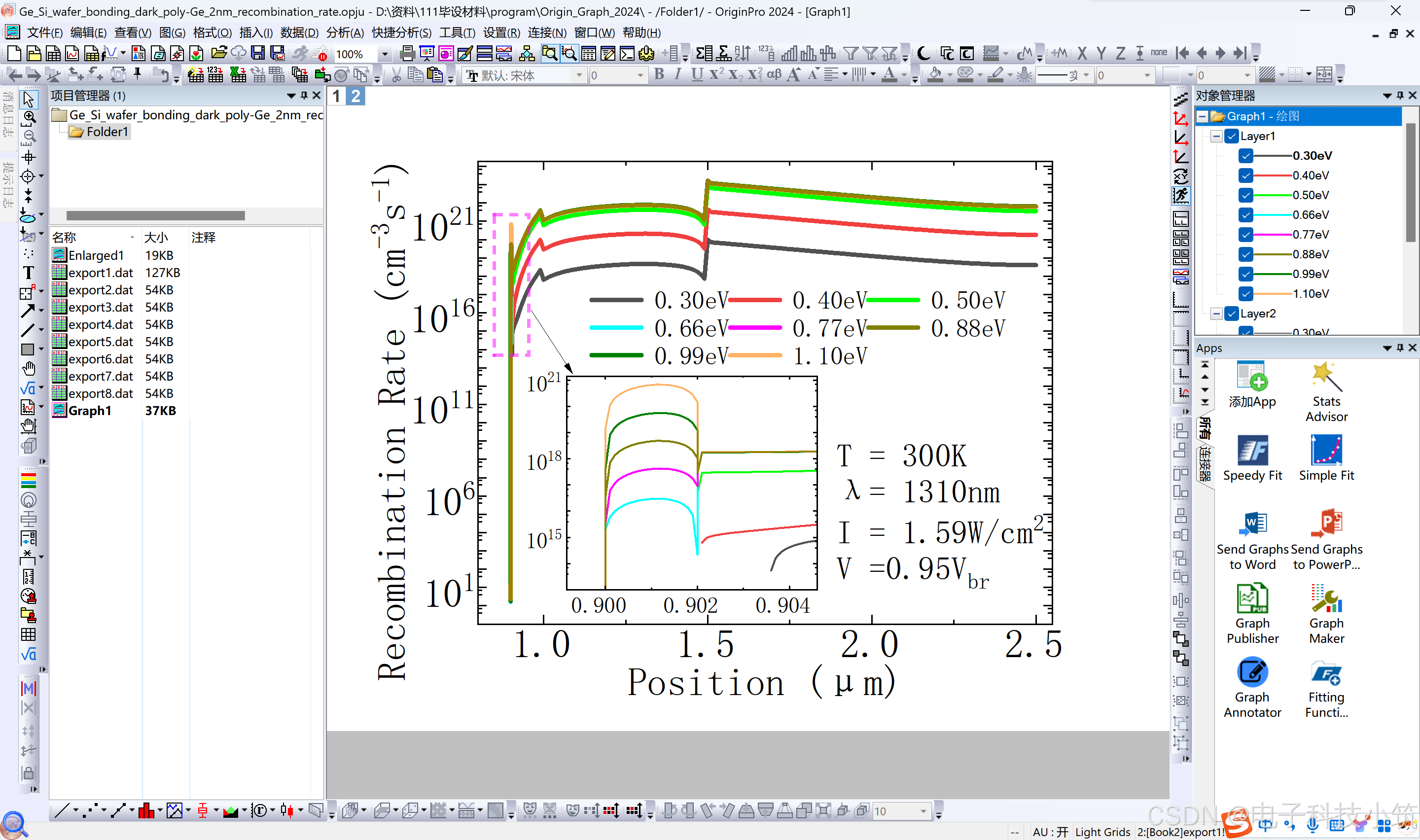

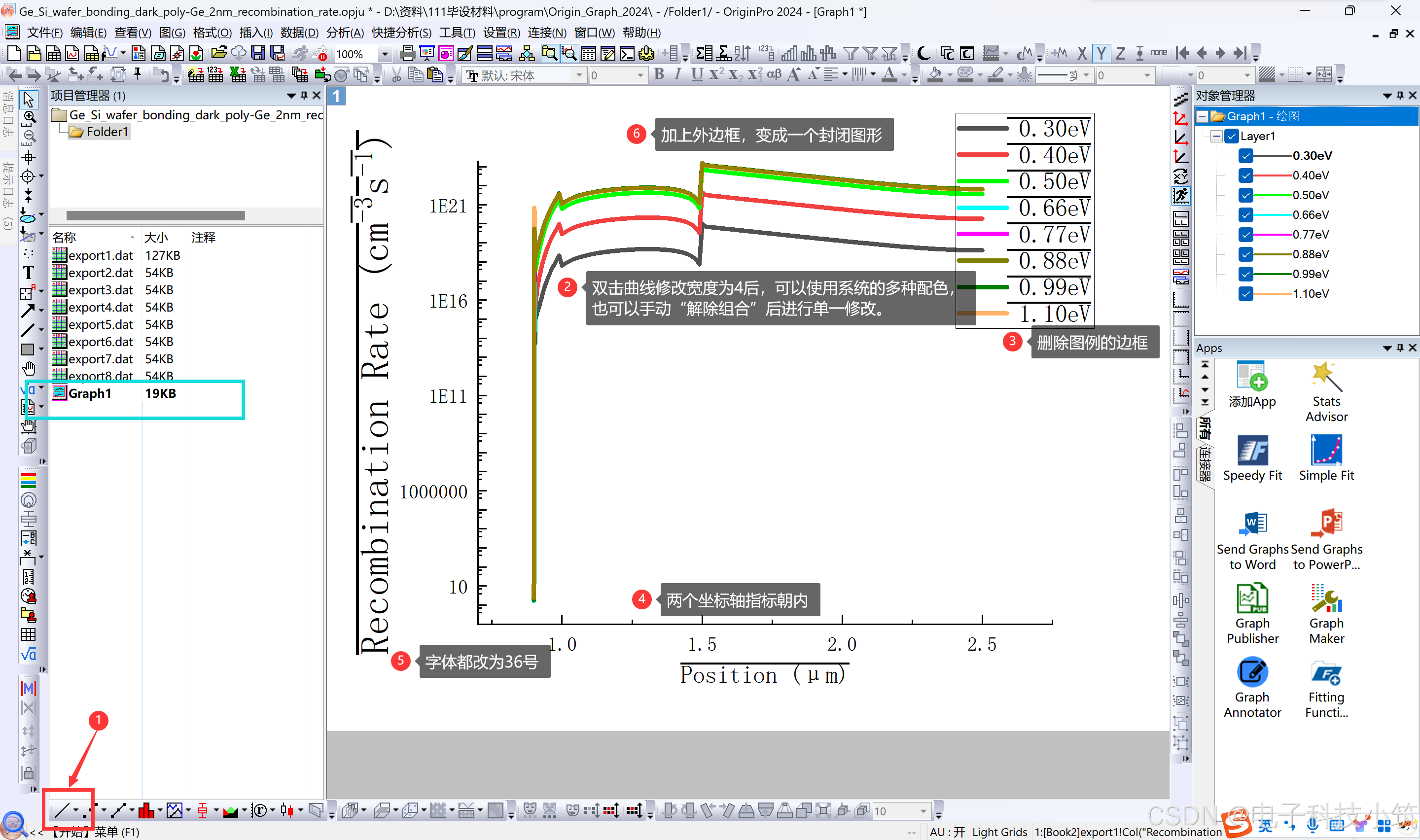

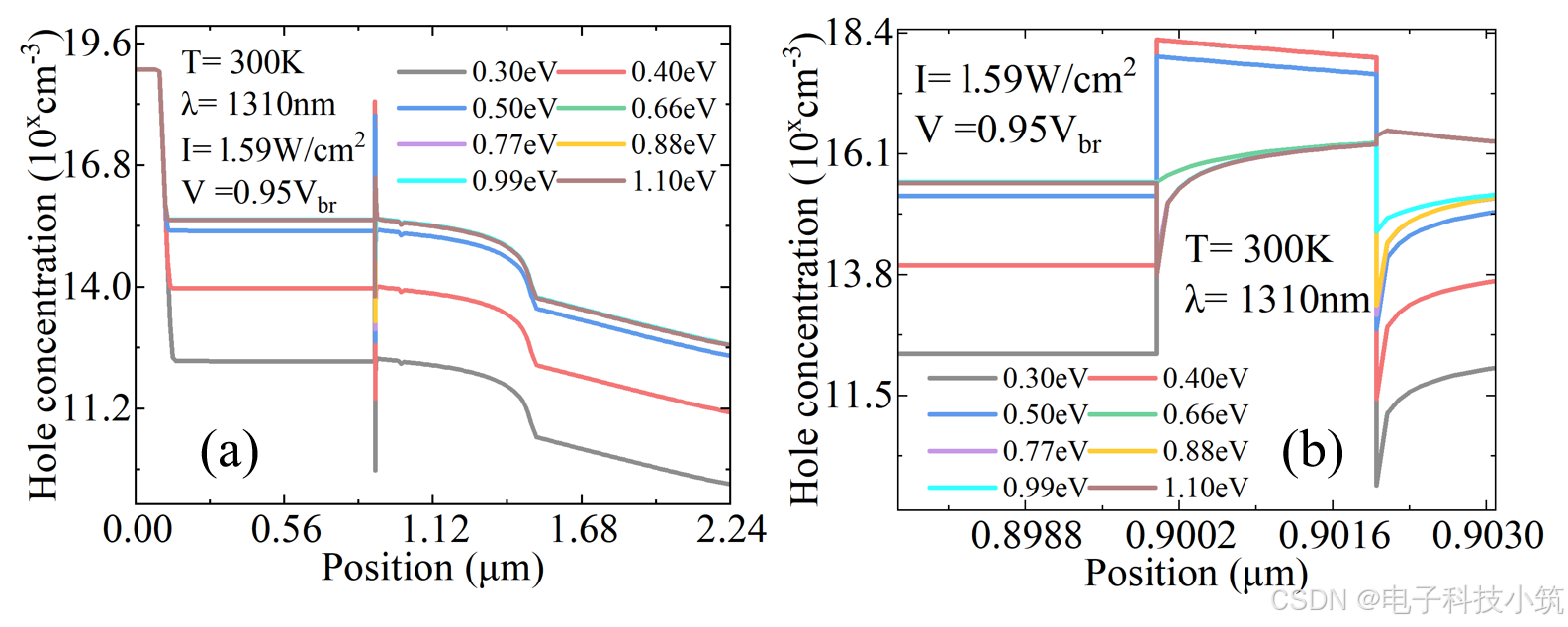

1.3. 图形参数的精细化设置

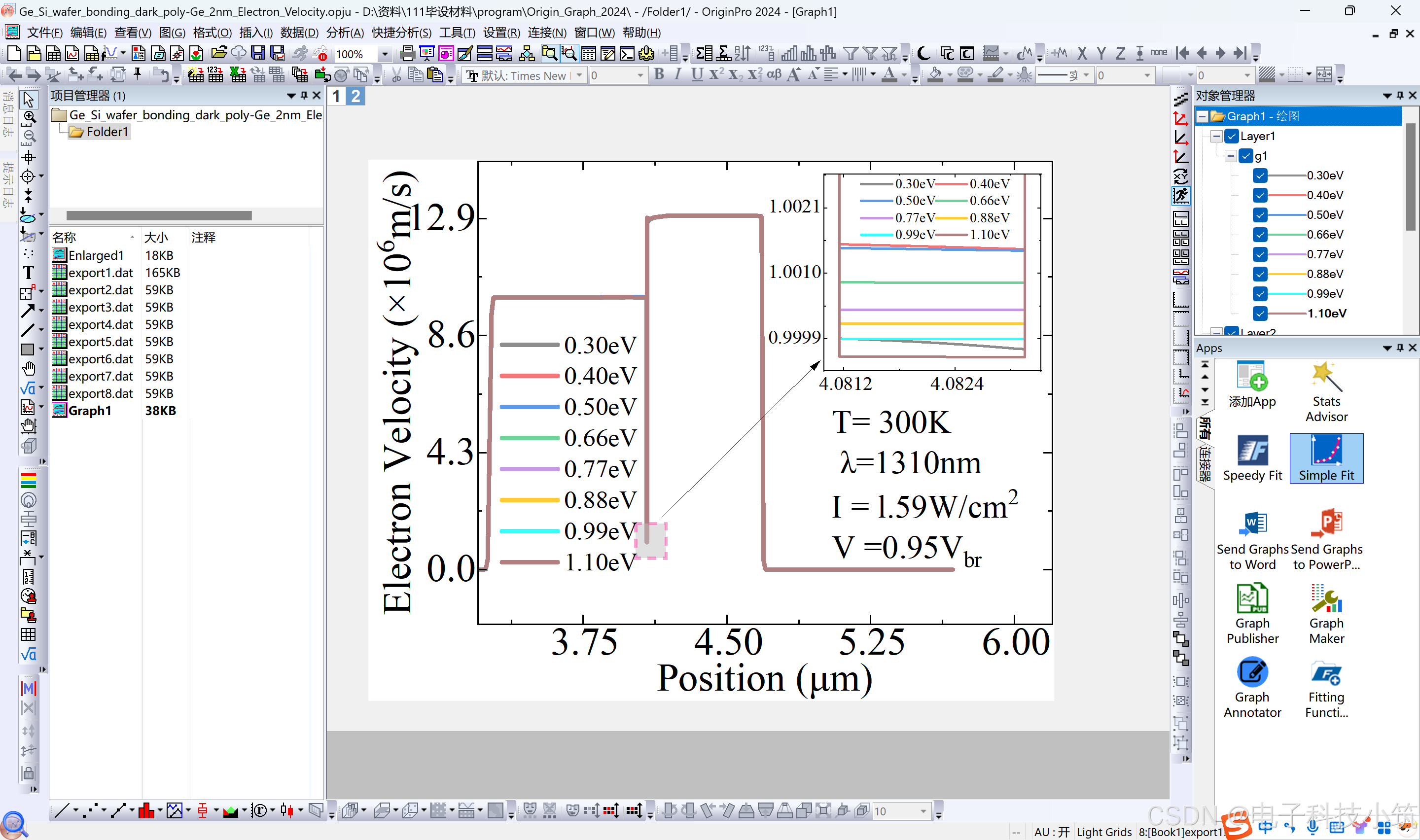

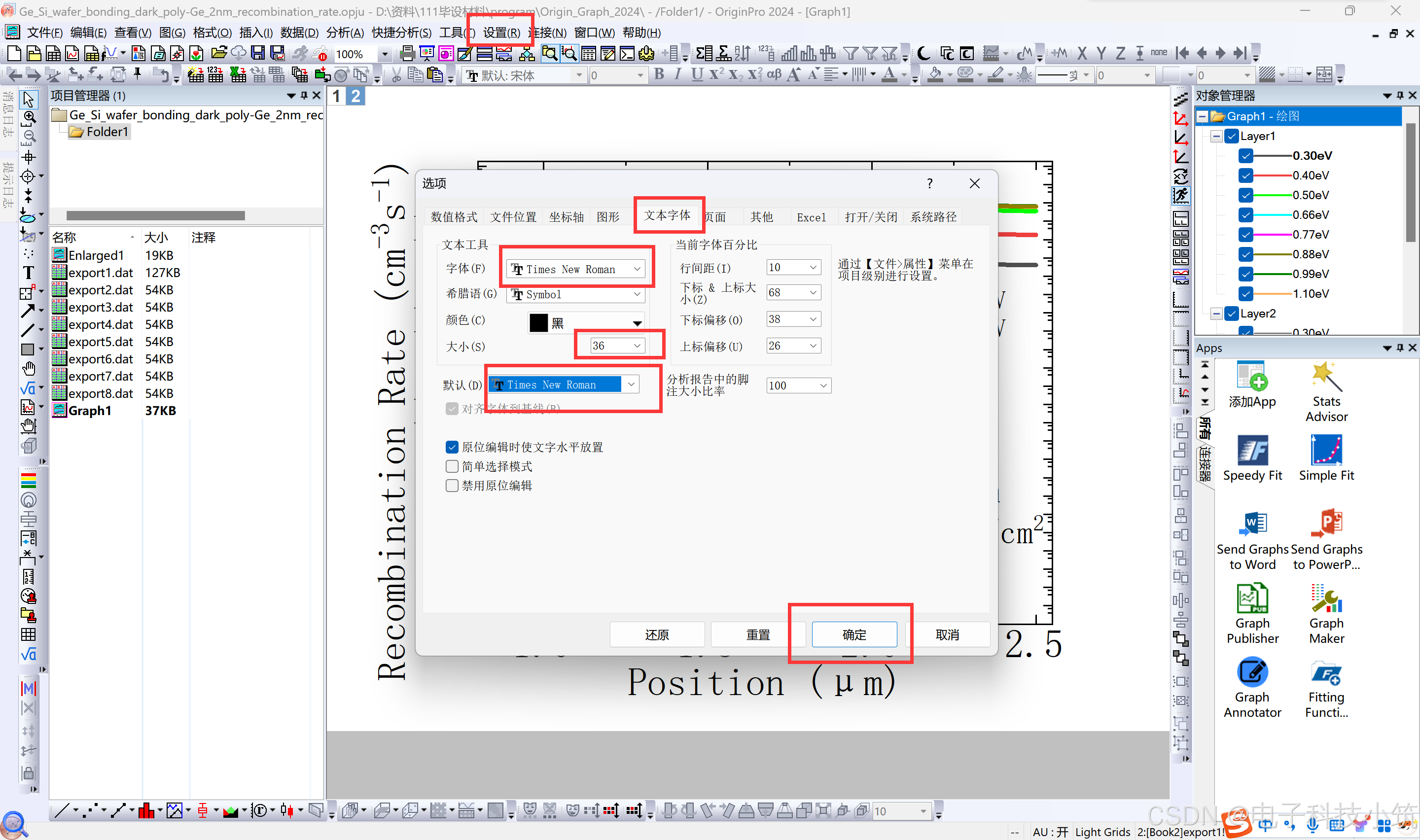

坐标轴与标签：双击坐标轴，在 Axis Options 中调整刻度范围、主副刻度线数量，避免图表 “留白” 或信息过载。设置 Axis Title 时使用标准单位（如 “Voltage (V)”“Current (A)”）。
标题与图例：添加 Graph Title 说明实验条件（如 “Temperature = 300 K”）。右键点击图例，选择 Legend Options，调整字体大小和位置（建议置于图表右侧空白处）。
颜色与样式：使用 Color Scale 功能为复杂图表添加色标（如不同偏压下的二维热图）。保存自定义样式模板（通过 Tools > Theme Manager），实现多图风格统一。

1.4. 高级分析与延伸

多图层组合：通过 Layer Tools 创建多层坐标系，叠加光电流曲线与能带结构示意图，直观关联电学与材料特性。
批处理绘图：利用 Origin Scripting 或 Batch Processing 功能，自动生成多组数据图表，提升重复性工作效率。

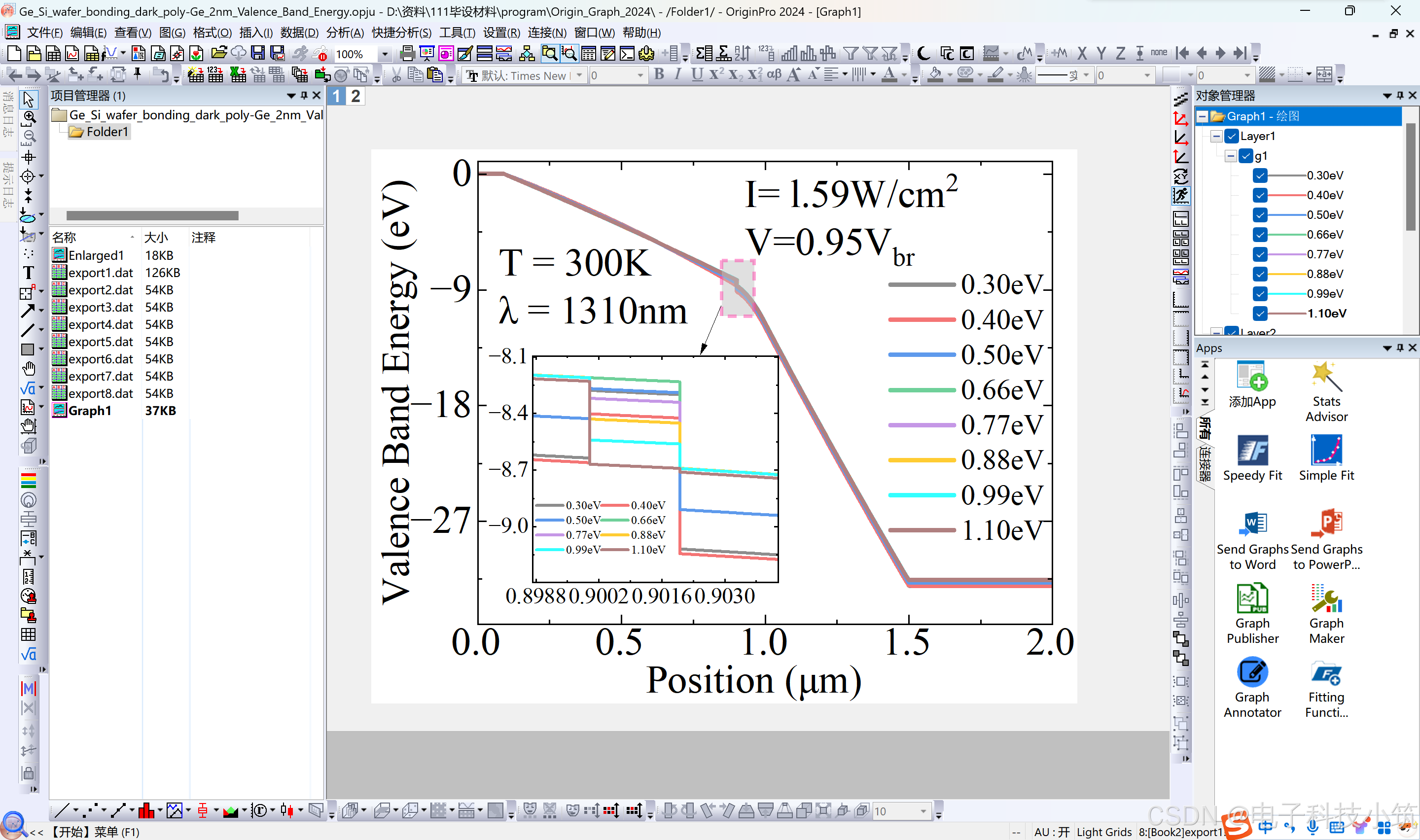

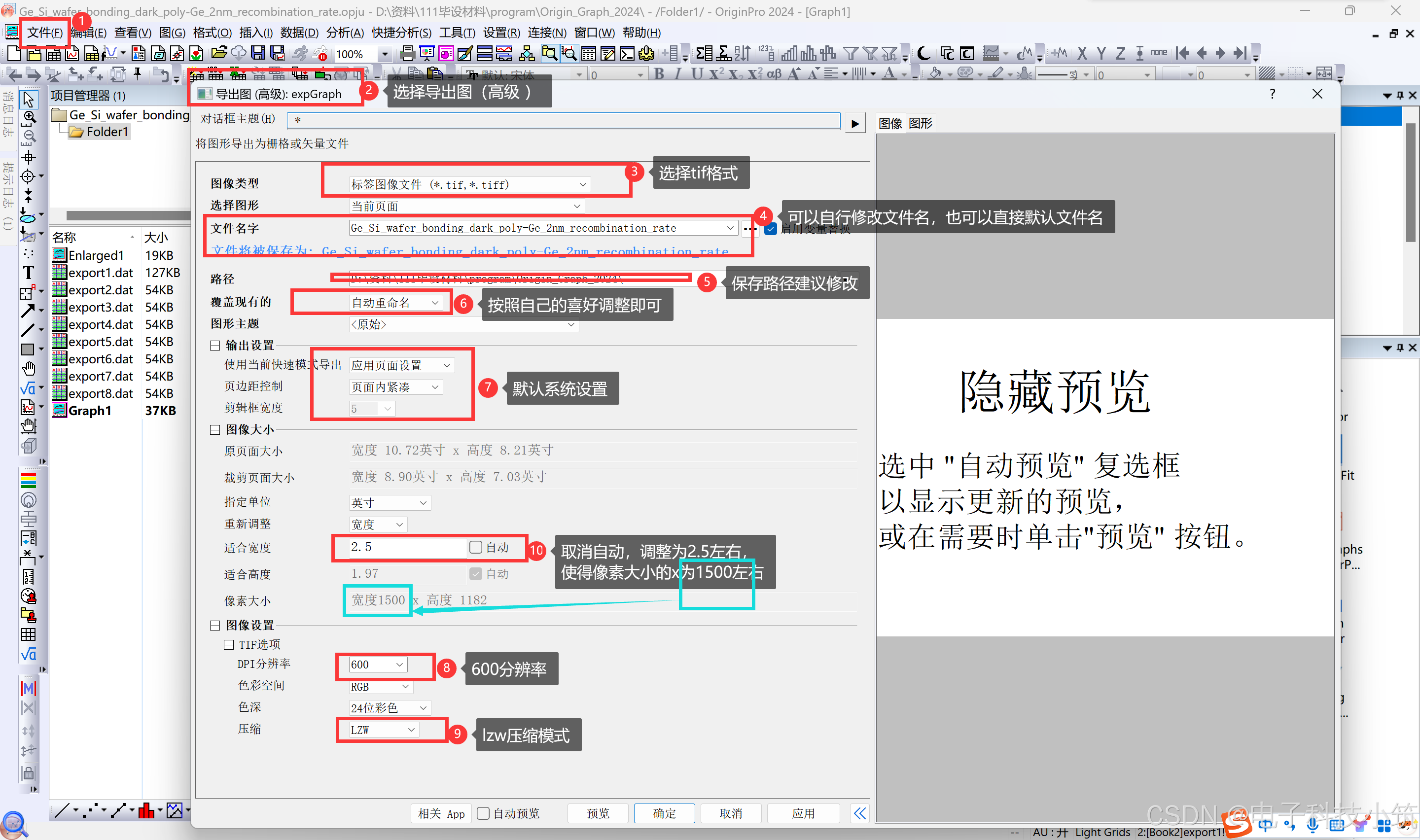

导出与共享：导出为 高质量 PDF/PNG（分辨率 ≥ 300 DPI），或直接复制至 Word/PowerPoint 中，支持 矢量编辑 避免模糊。
