CAD的入门操作

上期复习

上一期我们已经安装了CAD .

正题

基操

0、删除快捷命令

e

1、点击鼠标中间的滚轮,可以实现屏幕拖动。

2、切换视图

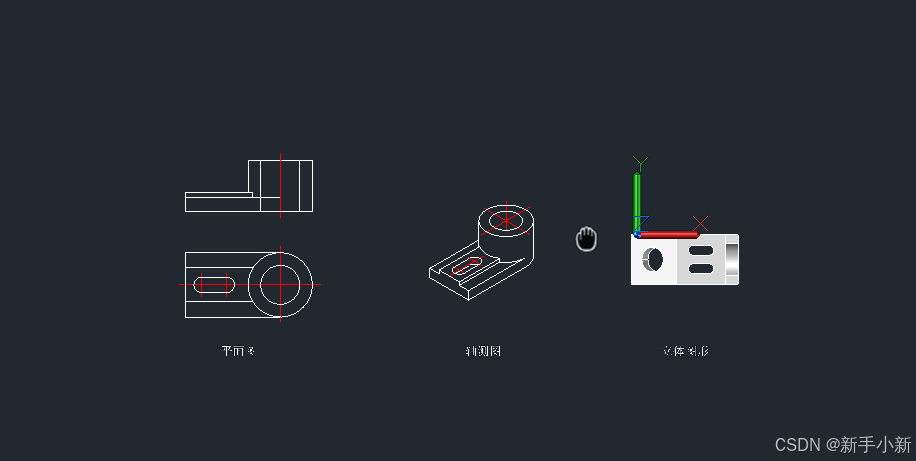

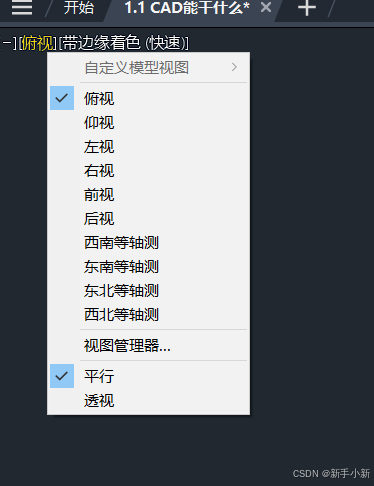

点击左上角可以切换视图

3、可以养成用快捷键的习惯。

4、空格可以重复上一条命令。

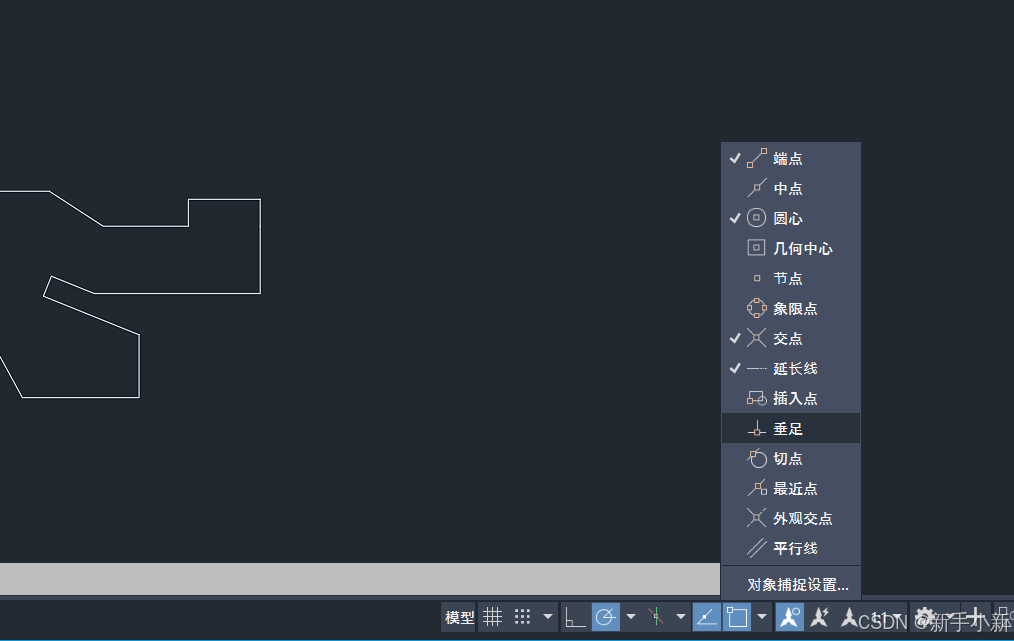

5、设置捕捉类型

创建工程

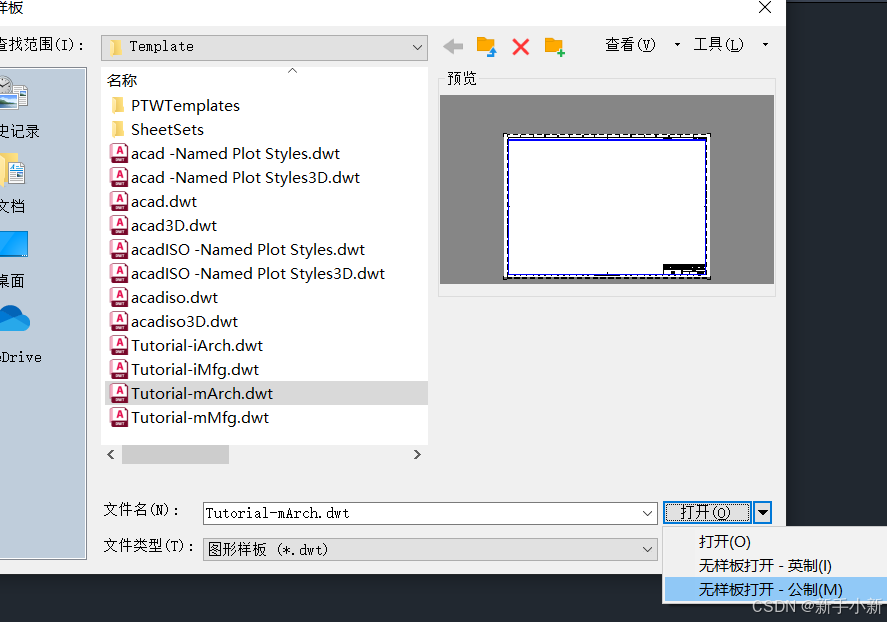

1、直接点击创建,然后选择样板公制,公制就是我们国家的图标尺寸,英制就是外国的英尺。

2、快捷键Ctrl+n

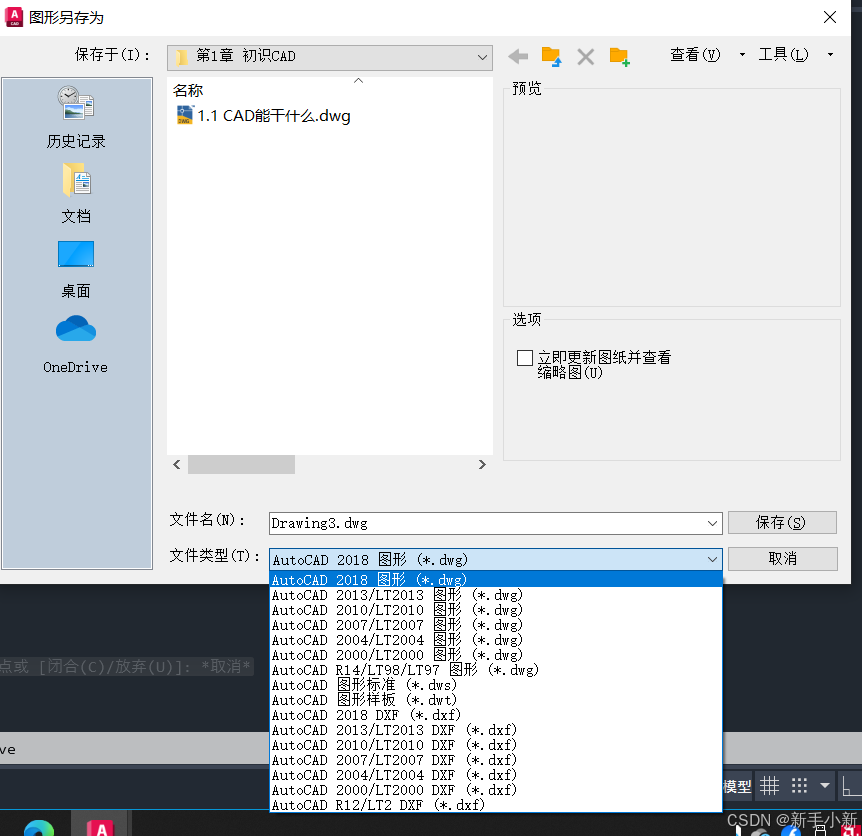

 以特定的格式保存

鼠标基操

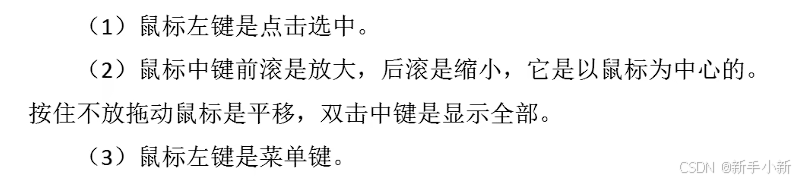

CAD中,不需要按住ctrl就可以实现多选

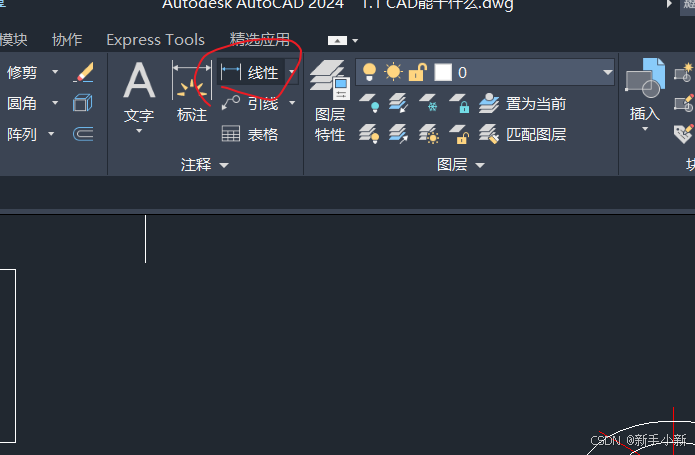

实现线性标记

区分移动

鼠标滚轮移动和功能键移动

鼠标滚轮是整个画布移动

功能键位移动是对单个器件的移动,通过左键选中后,点击空格确认选中。然后确定基准点拖动物体移动。

选择器件

CAD中的全选不是按着不放,而是点选,就是点击一下后,可以自己拖动覆盖范围,区分左圈和右圈。

单击鼠标左键是选中,按住shift+左键是取消选中。

快捷全选

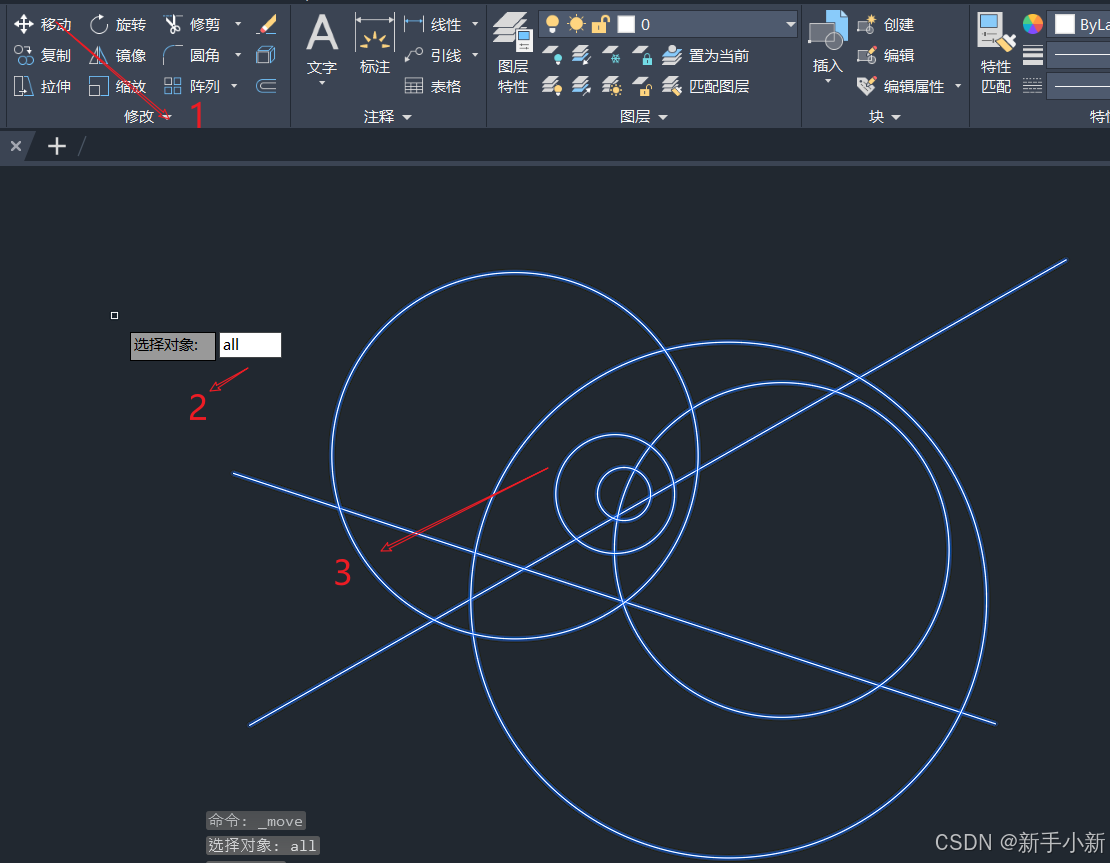

点击一个操作后,输入all,即可全选。

快捷单选

点击一个操作后,输入f,即可通过一个折线快速选中想要的器件。

CAD直线工具

输入l,即可快速画直线,u表示上一步,c表示闭合图形

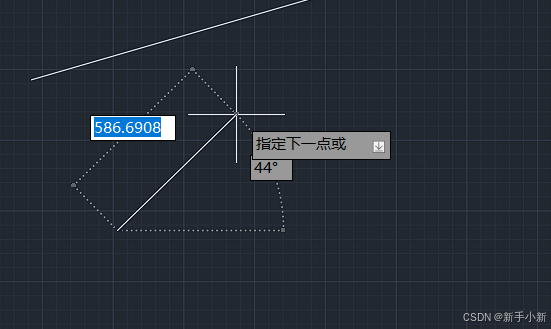

动态输入:即是辅助线

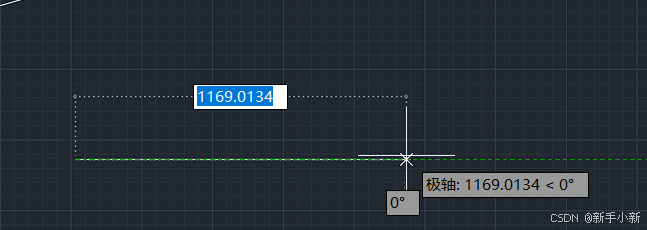

可以修改直线的长度和角度,通过tab来切换。

零度辅助器

画一条角度为0的线,可以辅助校准

F10开启/关闭


CAD相对坐标

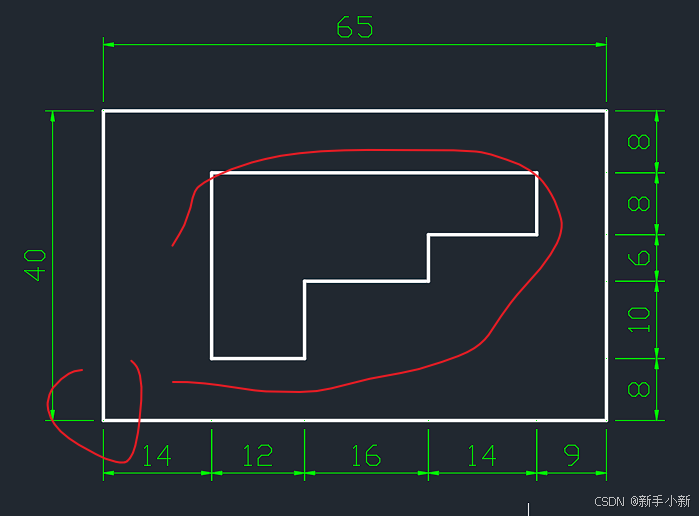

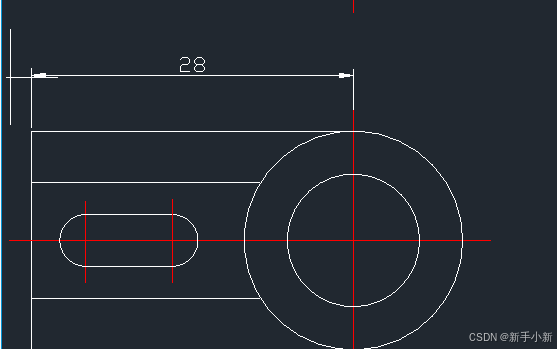

就是针对于画这种图

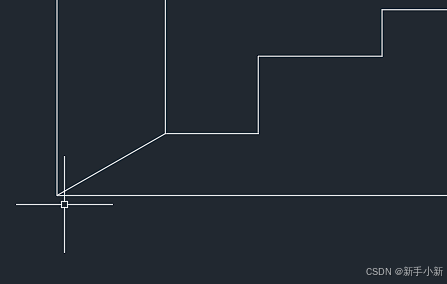

外部好画,但是内部却不好画,需要借助一个参考点,左下角。

然后从左下角开始画直线,首先是x坐标距离参考点长度,然后通过英文状态下的逗号,切换y坐标

就可以绘制出这条线。


CAD极坐标

动态辅助来画直线是根据鼠标的方向来确定角度,而极坐标画直线是根据角度的正负来确定方向。

通过shift+’<‘来切换到角度
