初识CAD

文件管理

新建文件

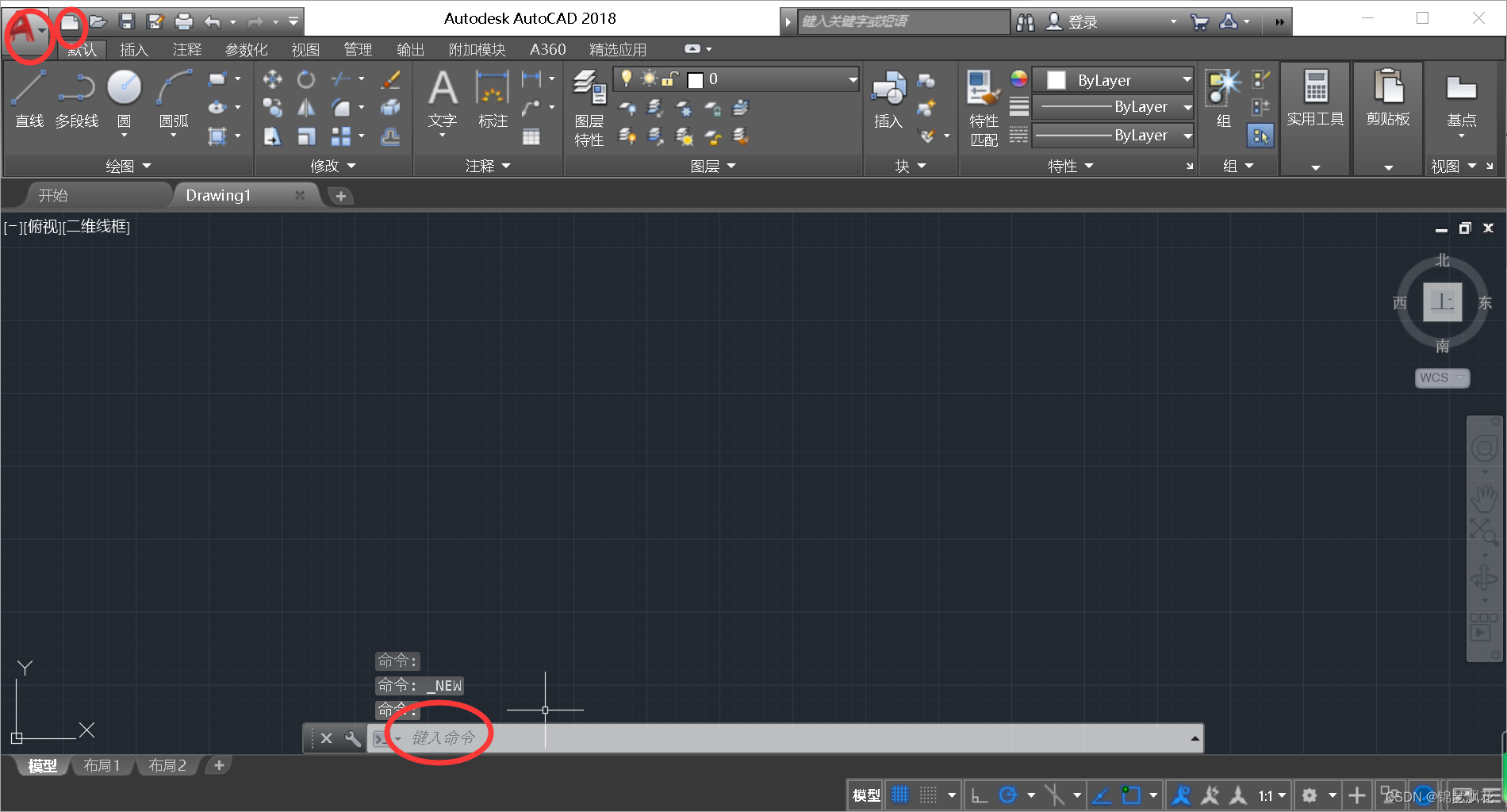

默认情况下启动AutoCAD 2010，就可以直接进入绘制新图形的界面。如果AutoCAD软件已经启动，可以用以下几种方法创建新的图形文件。

选择【文件→新建】菜单命令，打开新的图形文件；

单击标准工具栏中的【新建】按钮 ；

在命令行输入命令：New或者Qnew。

操作步骤

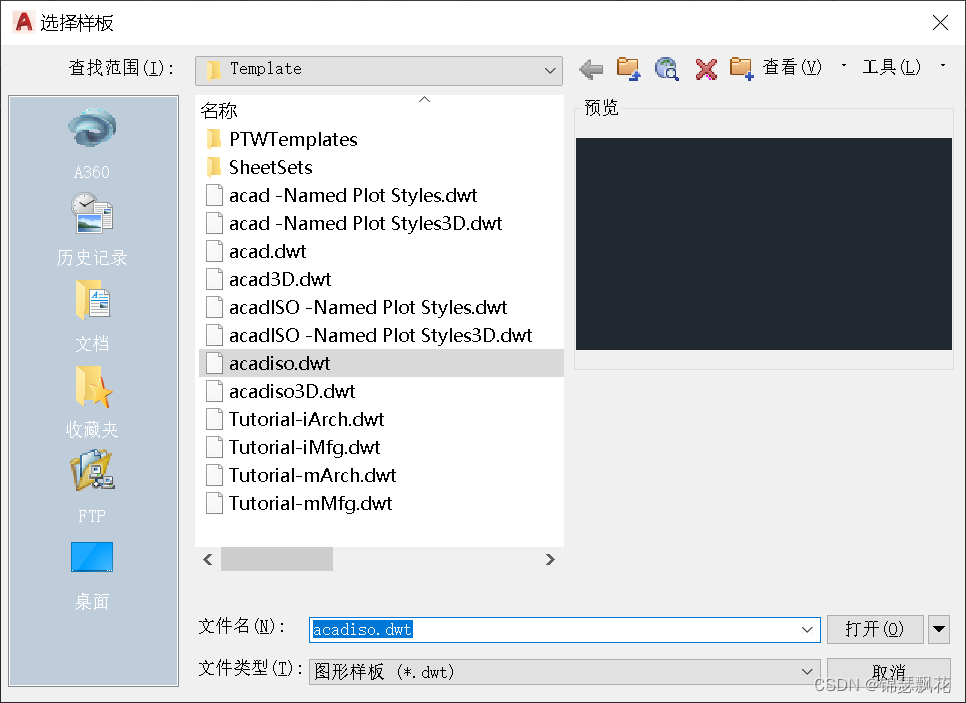

启用【新建】命令后，系统将弹出如图所示【选择样板】对话框，步骤如下：在【选择样板】对话框中列出了许多标准的样板文件，用户可从中选取合适的一种样板文件。

单出【打开】按钮，将选中的样板文件打开，此时用户即可在该样板文件上创建图形。用户直接双击列表框中的样板文件，也可将该文件打开。

用户还可以单击【打开】按钮右侧的▼按钮，弹出下拉菜单，选取其中的【无样板打开-公制】选项，即可创建空白文件。

保存文件

第一次保存创建图形文件时，系统将打开【图形另存为】对话框，文件将以默认的格式 .dwg和默认的名称(如Drawing1.dwg)来保存文件，也可以按照自己的需要更改保存的文件名和文件类型。

在AutoCAD 2010中，系统有自动保存和加密保护图形文件的功能。

(a) 设置自动保存。通过菜单【工具】下的【选项】命令，打开【选项】对话框，如图所示，选择【打开与保存】按钮，设定自动保存的时间间隔，建议时间间隔设置在5～15分钟以内，太短会占用大量系统资源，影响工作效率；太长则失去了自动保存的意义。

(b) 加密保护图形文件。所绘制的图形文件不希望被他人看到或不为他人所用时，可以利AutoCAD 2010中的密码保护功能，对图形文件进行加密保存。系统打开【安全选项】的对话框后，在密码的选项中，根据提示输入密码，然后单击【确定】按钮，弹出【确定密码】的对话框， 并在文本框中输入确认密码，此时这个文件已经加密，当下次打开该文件时，系统就会提示用户输入密码，否则不能打开文件。（疑惑，2018暂时找不到对应的步骤）

关闭文件

直接单击窗口中的按钮，可以关闭当前的图形文件，也可以单击【菜单浏览器】按钮，在弹出的菜单中选择【文件】→【关闭(close)】命令。

打开文件

当用户要对原有文件进行进一步修改完善或是进行打印输出时，就要利用【打开】命令将其打开，从而进行浏览或编辑。一般来说，打开已有的图形文件有三种方法：

选择菜单【文件】→【打开】菜单命令；

单击标准工具栏中的【打开】按钮；

在命令行输入命令：OPEN。

打开图形的方法有两种：

用鼠标在要打开的图形文件上双击；

先选中图形文件，然后再点击对话框右下角的【打开】按钮，这时图形可以以【打开】、【以只读方式打开】、【局部打开】和【以只读方式局部打开】四种方式打开。

设置工作界面

【图形单位】：

法一：选择【格式】→【单位】菜单命令；

法二：直接输入命令：UNITS

在测量长度的单位中，包括科学、小数、工程、建筑或分数标记法。其中，工程与建筑类型是以英寸和英尺显示，每一个图形单位代表一英寸。其他的类型没有这样的设定。

要设置一个角度单位，可以在【图形单位】对话框的【角度】下拉列表中选择一种角度类型，并在【精度】下拉列表中选择精度类型。此时在【输出样例】区域显示了当前精度下的角度类型样例。

AutoCAD 2010在默认情况下是按逆时针方向进行正角度测量的，如要调整为顺时针方向,则只需启用【顺时针】复选框。

角度方向控制测量角度的起点和测量方向，默认起点角度为0°，方向为正东

图形界限：

法一：选择【格式】→【图形界限】菜单命令；

法二：直接输入命令：Limits

启用设置【图形界限】命令后，命令行提示如下：

命令：_limits
重新设置模型空间界限：
指定左下角点或[开(ON)／关(OFF)］<0．0000，0．0000>：(如果直接按回车键，则默认左下角位置的坐标为(0，0))

图形显示控制

视图缩放

在AutoCAD 2010环境中，有许多种方法可以进行缩放视图操作，选择【视图】→【缩放】命令，在其下级菜单中将显示缩放的各种方法，如图所示。缩放只会改变视图的比例，而不会改变图形中对象的绝对大小。

另外，用户还可通过在工具栏上单击【缩放】按钮，或者是在命令行输入或动态输入【ZOOM】命令(快捷键【Z】)

视图平移

用户可以平移视图以重新确定其在绘图区域中的位置。用户可通过以下任意一种方法来启动平移视图：

选择【视图】→【平移】→【实时】菜单命令。

单击【标准】工具栏的【实时平移】按钮

在命令行输入或动态输入【Pan】命令(快捷键【P】)
