制图软件CAD基础知识科普手册（一）

当我们不熟悉制图软件CAD时，很多知识点是零散又混乱的。今天就来给大家科普一些制图软件CAD，创建二维图形所需的基本命令。如果是刚刚完成初始培训，或者仅偶尔使用 AutoCAD，也可以参考下面的知识点进行复习。

1、启动 AutoCAD 或 AutoCAD LT 后，在“开始”选项卡上单击“开始绘制”按钮即可开始绘制新图形。

在绘图区域的顶部显示一个标准选项卡式功能区。可以从“常用”选项卡访问本手册中出现的几乎所有的命令。此外，下面显示的“快速访问”工具栏包括熟悉的命令，如“新建”、“打开”、“保存”、“打印”和“放弃”。

注： 如果功能区顶部的“常用”选项卡不是当前选项卡，请继续并单击它。

2、“命令”窗口

程序的核心部分是“命令”窗口，它通常固定在应用程序窗口的底部。“命令”窗口可显示提示、选项和消息。

我们可以直接在“命令”窗口中输入命令，而不使用功能区、工具栏和菜单。许多长期用户更喜欢使用此方法。

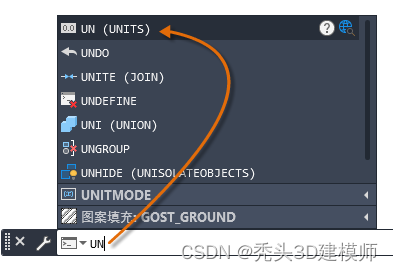

要注意，开始键入命令时，它会自动完成。当提供了多个可能的命令时（如下例所示），可以通过单击或使用箭头键并按 Enter 键或空格键来进行选择。

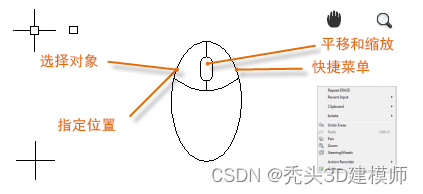

3、鼠标

大多数用户使用鼠标作为其定点设备，但是其他设备也具有相同的控件。

提示： 当查找某个选项时，可尝试单击鼠标右键。根据光标的位置及是否在命令中，显示的菜单将提供相关命令和选项。
4、新图形

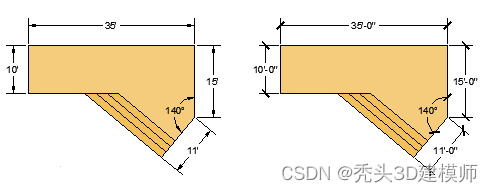

通过为文字、标注、线型和其他几种部件指定设置，可以轻松地满足行业或公司标准的要求。例如，此后院甲板设计显示了两个不同的标注样式。

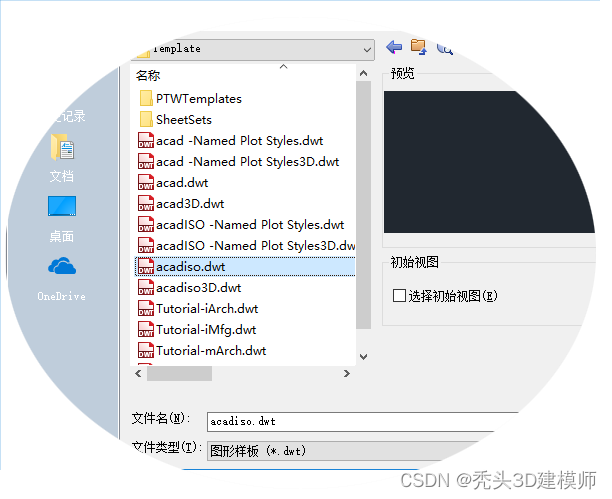

所有这些设置都可以保存在图形样板文件中。单击“新建”以从下面几个图形样板文件中进行选择：

对于英制图形，假设您的单位是英寸，请使用 acad.dwt 或 acadlt.dwt。
对于公制单位，假设您的单位是毫米，使用 acadiso.dwt 或 acadltiso.dwt。

列表中的“教程”样板文件是用于建筑或机械设计主题的简单样例，使用英制 (i) 和公制 (m) 版本。
大多数公司使用符合公司标准的图形样板文件。他们通常使用不同的图形样板文件，具体取决于项目或客户。

5、创建自己的图形样板文件

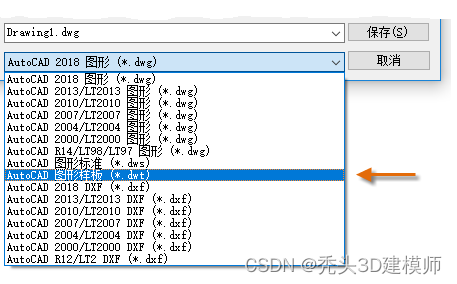

我们可以将任何图形 (.dwg) 文件另存为图形样板 (.dwt) 文件。也可以打开现

图形样板文件，进行修改，然后重新将其保存（如果需要，请使用不同的文件名）。

如果是独立工作，可以开发图形样板文件以满足个人的工作偏好，在以后熟悉其他功能时，可以为它们添加设置。

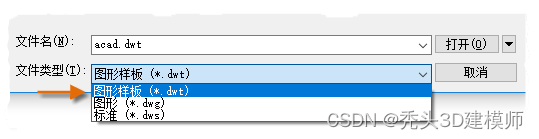

要修改现有图形样板文件，请单击“打开”，在“选择文件”对话框中指定“图形样板 (*.dwt)”并选择样板文件。

当然，如果所在公司已经建立了一组图形样板文件，请在修改其中的任何文件之前先与 CAD 管理员进行核对。
