1. 测距离:Ctrl+M,消除测距显示:shift+C
2. AD软件怎么重新设置原点?E+O+S
3. 复制的时候,先选中,选中以后选择一个基准点(按住Shift键可以选)选完以后,L键可以翻转
4. 想要删除连续线条时,如果线在不同的层,多按几下Tab键,然后点击delete键,进行删除
5. 线条首选长度是0.254mm(10mil)
6. V+B键,板子可以正反面翻转
7. A+V垂直对齐,A+C水平对齐
8. 地线隐藏的方法,先选中→视图→连接→隐藏器件网络→然后选中目标

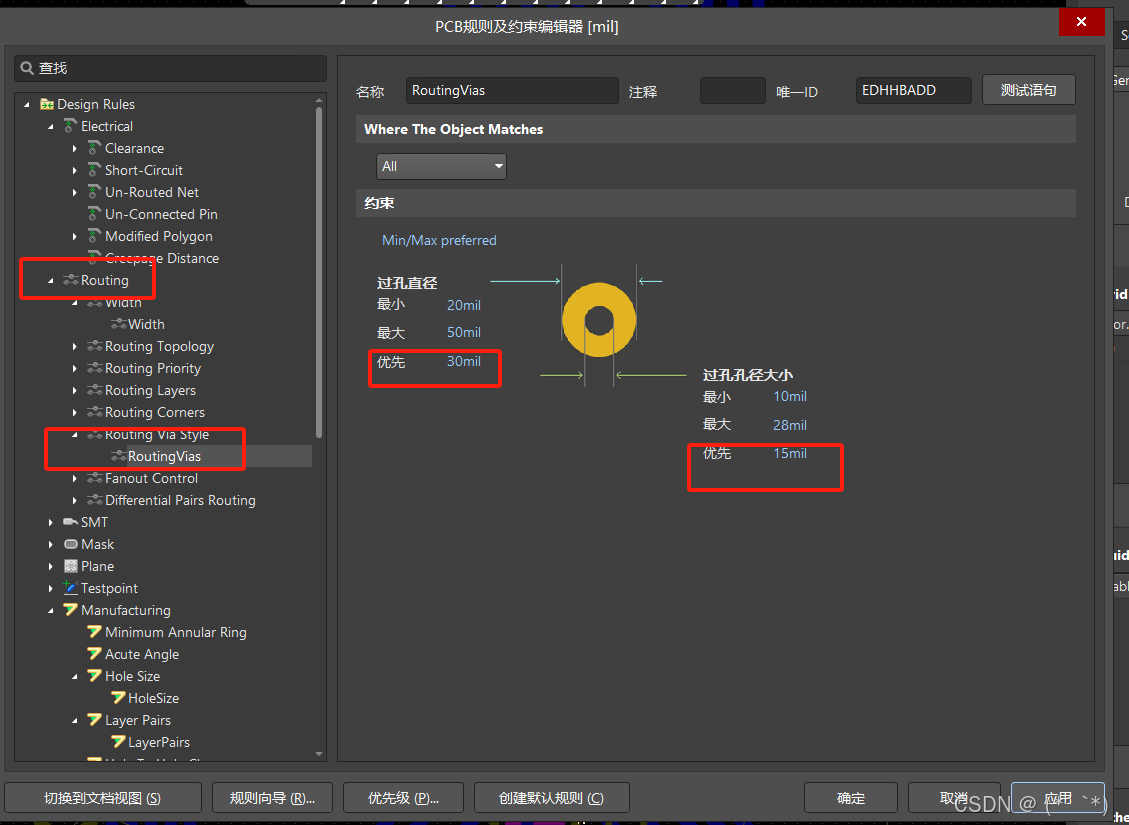

9. 过孔直径孔大小设计
10. 220V线宽为50mil就可以,用Q键可以来回切换mm和mil
11. 按L键,弹出规则检查,然后按照如下图示,将变绿的部分进行勾选
12. T+G+R是铺铜,铺已经选中的区域
13. 对于PCB中,顶层以及底层的铺铜,顶层铺完铜以后切换底层时,需要先行复制,然后点击粘贴,完了以后记得切换层
14. 铺铜结束以后,需要进行过孔,过孔的时候,需要大面积过孔,如果遇到无法铺铜的情况,就是因为没有放过孔,过孔的大小在25mil 15mil
15. 丝印顶层,添加丝印的时候,需要切换到这层
16. 丝印层底层,底层添加丝印时,需要换到这层
17. 批量修改丝印大小、字体等参考:
AD_PCB:批量更改丝印字体、大小、位号相对元器件的位置 - 哔哩哔哩
18. AD中怎么给相同的元器件批量的添加封装
AD20使用之 原理图中批量修改元器件封装(封装管理器使用)_ad20批量修改元件封装-CSDN博客19. 丝印顶层,添加丝印的时候,需要切换到这层
20. 丝印层底层,底层添加丝印时,需要换到这层
21. 布线时,可以先隐藏不用的元器件的连线,快捷键N,然后点击隐藏连线

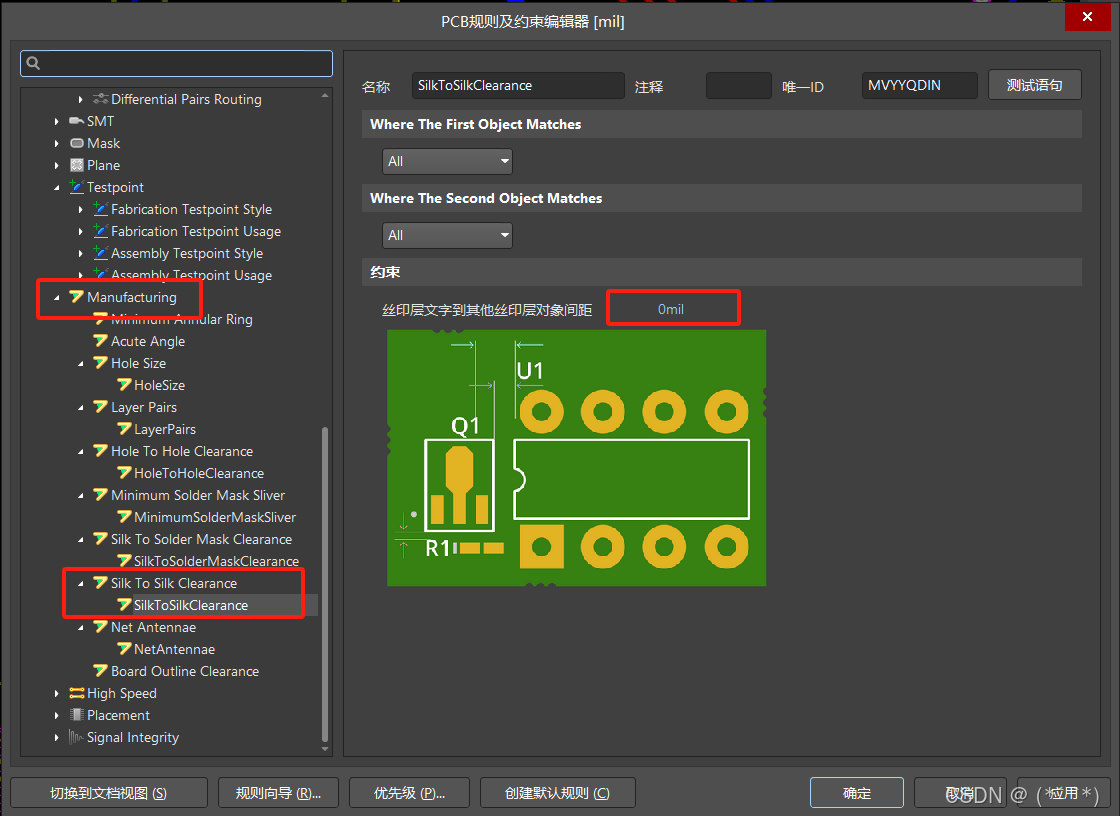

22.丝印层距离焊盘的距离太短导致报错时,可以按照下面的步骤进行修改:
可以先找到设计→规则,然后根据下图步骤进行更改

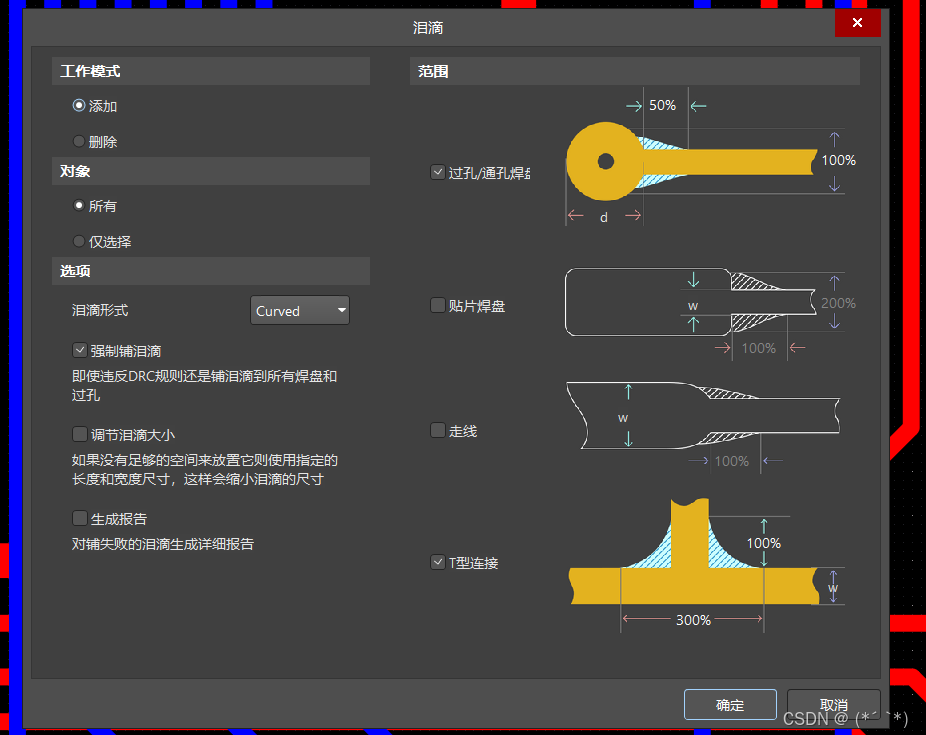

23. 增加焊盘的接触面积,照着如下修改。

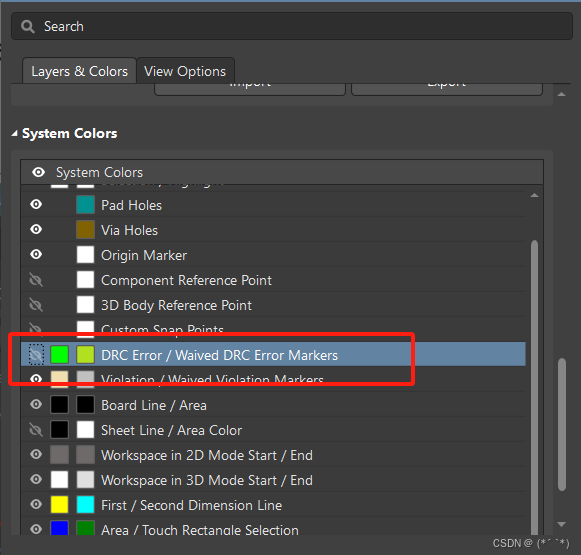

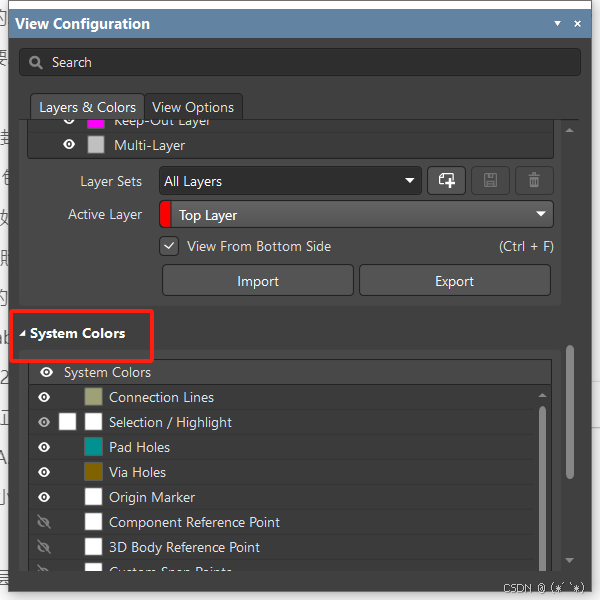

24. AD软件规则检查完以后没有连接的那个标志提示怎么消除掉
快捷键T+M
25. 微法级别的电容一般用1206的封装
26. 批量放置PCB的封装
先选中,然后点T,在选择PCB器件,就会出现需要选择的元器件的封装
27. 板子在切换到3维模式下的时候,看不见元器件的3D封装,解决办法Shift+Z
28. AD软件编译完以后,编译出来的错误直接跳转到具体位置的方法:Panels+Messages即可
29. 在AD软件中,在三维模式下,要是想要旋转板子,可以在小键盘上进行操作

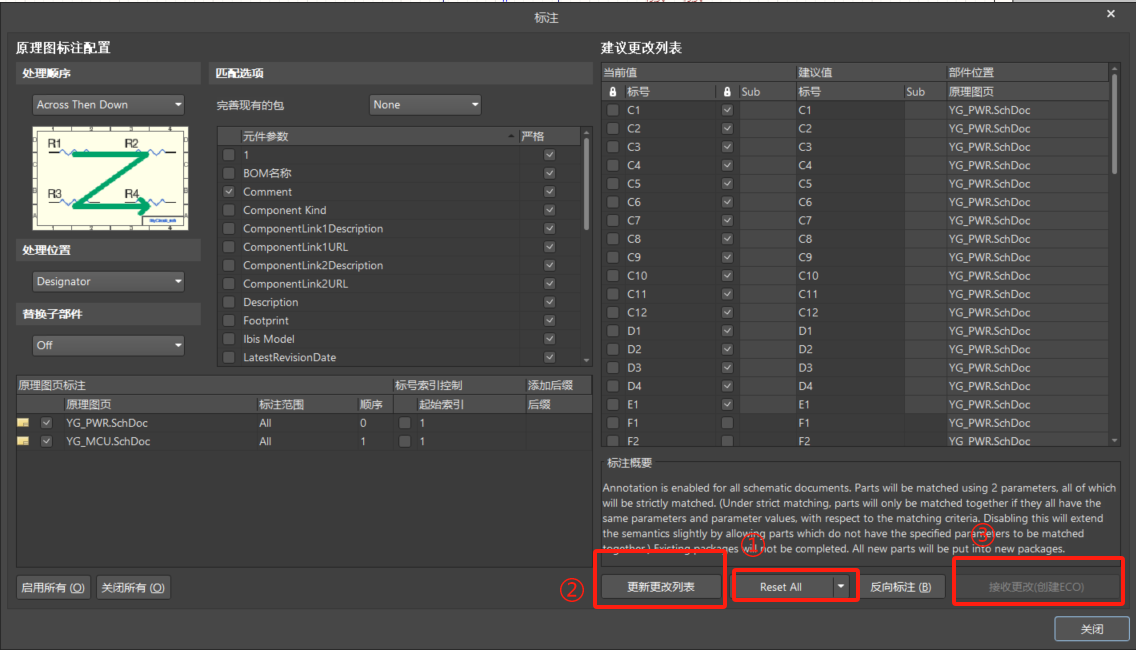

30. AD软件如何批量的标注原理图中的元器件排序
快捷键T+A+A
然后重新打开
T+A+A,只点①②两步,即可
31.
