CC13xx 和 CC26xx蓝牙部分(BLE5-Stack)

一、环境与简介

1 本次笔记介绍了 低功耗 ®蓝牙 （LE） 部分 SimpleLink™ CC13xx 和 CC26xx 软件开发套件 （SDK）。在官方simple_central模版上完成

2 软件需要安装CCS

3 安装CC13xx 和 CC26xx的SDK包

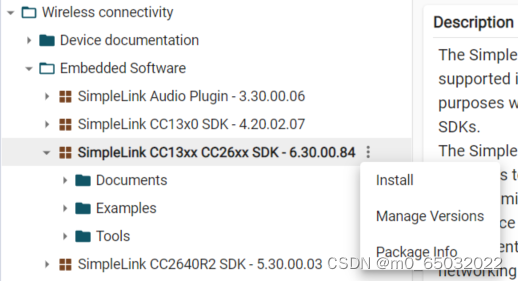

 首先打开CCS，再打开 Resource Explorer 通过 View → Resource Explorer ，找到 要安装的 SDK。

在右侧，会看到 3 个点。单击此按钮可打开下拉菜单。 然后，单击“下载”以安装 SDK 及其所有依赖项。

二、GAP层

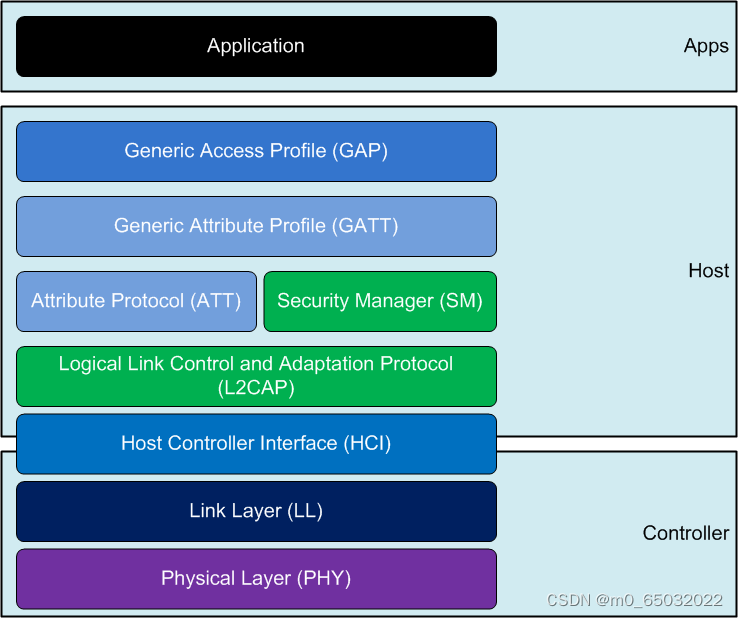

1 通用访问配置文件（GAP）层是主机协议栈中的顶层， 定义了BLE设备在待机和连接状态下的行为。

GAP角色 在gap.h中定义：

GAP角色	描述
broadcaster的	仅发送广告事件的设备。
观察员	一种只接收广告事件的设备。
外围	使用连接建立过程接受LE物理链路的建立的设备。
中央	支持中心角色的设备发起物理连接的建立。

差距层API提供了对设备行为的非常细粒度的控制。

三、扫描模式

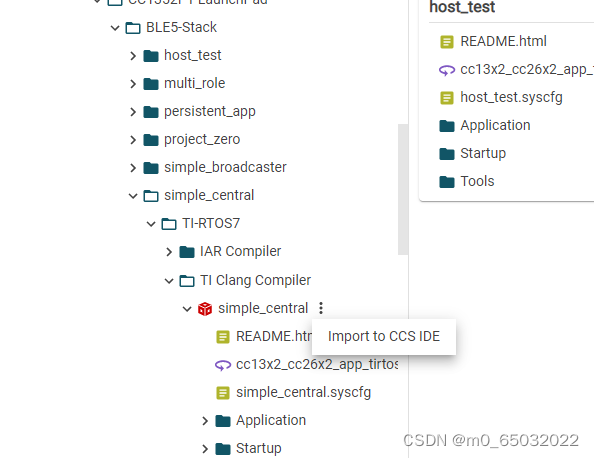

1.导入simple_central模版

2.扫描设备包括两种类型：

主动和被动，主动扫描器可以发送扫描请求， 被动扫描器只能接收来自广告商的数据。

3.扫描参数

当涉及到扫描的时间，有几个参数扫描间隔，扫描窗口，扫描持续时间。

扫描参数	描述	范围
扫描间隔	两个连续扫描窗口开始之间的间隔	10ms至10.24s
扫描窗口	链路层的持续时间（链路层是控制器中的一个层，请参见背景部分中的图。）在一个通道上扫描	10ms至10.24s
扫描持续时间	设备处于扫描状态的持续时间	10 ms至无穷大（最大值为65534 ms，但如果此值设置为0，则器械将无限期扫描）

 下图直观显示了扫描参数：

请注意，扫描通道的顺序是不可配置的。设备 将在通道37（2402 MHz）上扫描，然后在通道38（2426 MHz）上扫描，然后在通道38（2426 MHz）上扫描， 39（2480 MHz），并在每个扫描间隔上依次进行 扫描窗口定义的时间长度。

扫描数据包

辅助广告信道上的可扫描广告分组还可以 引发扫描请求和扫描响应。它们被称为AUX_SCAN_SCAN， AUX_SCAN_RSP。所有与扫描相关的数据包总结如下 表：

正在扫描PDU	发送设备	有效载荷
扫描_浏览	扫描仪	扫描仪地址+广告商地址
扫描_RSP	广告商	广告商地址+ 0-31字节扫描响应数据
AUX_SCAN_REQ（英文）	扫描仪	扫描仪地址+广告商地址
AUX_SCAN_RSP：	广告商	报头（通用扩展广告有效载荷格式报头）+0—254字节数据

4 ccs上配置simple_central模版

ccs打开模版，系统配置打开simple_central.syscfg并向下滚动到观察者部分 BLE配置选项卡。以下是默认扫描的屏幕截图设置.

在此任务中，我们将使用以下扫描参数连续扫描：

• 扫描间隔：150 ms

• 扫描窗口： 150 Ms

• 扫描持续时间：5 s

• 扫描类型： 被动

• 扫描PHY： LE 1M PHY（传统扫描）

一旦你改变了上述设置，打开显示生成的 文件视图（查找SysConfig窗口右上角的“ 查看#1中的更改。

• 在gap_scanner.h中，您可以找到有关可以为差距Scanner模块配置的所有参数的完整描述。

5 打印扫描结果

在扫描期间接收的用于发现设备广告的信息封装在GapScan_Evt_AdvRpt_t结构中：

gap_scanner.h：：GapScan_Evt_AdvRpt_t

gap_scanner.h：：GapScan_Evt_AdvRpt_t

typedef struct {
uint8_t  evtType;                 // Bits 0 to 4 indicate connectable, scannable, directed, scan rsp, and legacy respectively
  	GAP_Addr_Types_t addrType;        // Public, random, public ID, random ID, or anonymous
  	uint8_t  addr[B_ADDR_LEN];        // Address of the advertising device
  	GapScan_ScannedPhy_t primPhy;     // PHY of the primary advertising channel
  	GapScan_ScannedPhy_t secPhy;      // PHY of the secondary advertising channel
  	uint8_t  advSid;                  // SID(0x00-0x0f) of the advertising PDU
  	int8_t   txPower;                 // -127 dBm <= TX power <= 126 dBm
  	int8_t   rssi;                    // -127 dBm <= RSSI <= 20 dBm
  	GAP_Addr_Types_t directAddrType;  // Type of TargetA address in the directed advertising PDU
  	uint8_t  directAddr[B_ADDR_LEN];  // TargetA address
  	uint16_t periodicAdvInt;          // Periodic advertising interval. 0 means no periodic advertising.
  	uint16_t dataLen;                 // Length of the data
  	uint8_t  *pData;                  // Pointer to advertising or scan response data
} GapScan_Evt_AdvRpt_t

打印接收到的广告数据。 首先，创建一个名为Util_convertBytes2Str()的函数，将字节转换为 string.在util.c中创建此函数。

util.c - 添加一个函数将字节转换为字符串。

char *Util_convertBytes2Str(uint8_t *pData, uint8_t length)
{
  uint8_t     charCnt;
  char        hex[] = "0123456789ABCDEF";
  static char str[(3*31)+1];
  char        *pStr = str;

  for (charCnt = 0; charCnt < length; charCnt++)
  {
*pStr++ = hex[*pData >> 4];
*pStr++ = hex[*pData++ & 0x0F];
if(!((charCnt+1) >= length))
{
    *pStr++ = ':';
}
  }
  str[(3*length)-1] = '\0';
  pStr = NULL;

  return str;
}

util.h —添加一个函数原型来将字节转换为字符串。

extern char *Util_convertBytes2Str(uint8_t *pData, uint8_t length);

然后将以下代码添加到SimpleCentral_processAppMsg()::SC_EVT_ADV_REPORT case语句来打印接收到的广告和扫描响应分组。

simple_central.c：：SimpleCentral_processAppMsg（）：：SC_EVT_ADV_REPORT —打印接收到的广告并扫描响应数据包。

case SC_EVT_ADV_REPORT:
{
  GapScan_Evt_AdvRpt_t* pAdvRpt = (GapScan_Evt_AdvRpt_t*) (pMsg->pData);

// === SOLUTION [Print scan results] ===
     //Print scan response data or advertising data
     if (pAdvRpt->evtType &= ADV_RPT_EVT_TYPE_SCAN_RSP)
     {
         Display_print1(dispHandle, 4, 0, "ScanResponseAddr: %s",
                        Util_convertBdAddr2Str(pAdvRpt->addr));
         Display_print1(dispHandle, 5, 0, "ScanResponseData: %s",
                        Util_convertBytes2Str(pAdvRpt->pData, pAdvRpt->dataLen));
     }
     else
     {
         Display_print2(dispHandle, 6, 0, "Advertising Addr: %s RSSI: %d",
                        Util_convertBdAddr2Str(pAdvRpt->addr), pAdvRpt->rssi);
         Display_print1(dispHandle, 7, 0, "Advertising Data: %s",
                        Util_convertBytes2Str(pAdvRpt->pData, pAdvRpt->dataLen));
     }
// === END SOLUTION [Print scan results] ===

  //Auto connect is enabled
  if (autoConnect)
  // ...

6.持续扫描

当应用程序需要始终扫描附近的设备时，即始终 如果处于扫描状态，则将DEFAULT_SCAN_DURATION设置为0。 这将设置 设备连续扫描。或者，我们可以设置设备扫描 持续一段时间，然后定期休息。我们将通过 设置扫描持续时间和扫描周期如下：

• 扫描持续时间：1 s

• 扫描周期：5 s

• 当应用程序需要始终扫描附近的设备时，即始终 如果处于扫描状态，则将DEFAULT_SCAN_DURATION设置为0。 这将设置 设备连续扫描。或者，我们可以设置设备扫描 持续一段时间，然后定期休息。我们将通过 设置扫描持续时间和扫描周期如下：

• 扫描持续时间：1 s

• 扫描周期：5 s

• 扫描持续时间可以在SysConfig中设置，但扫描周期必须在 应用程序.

扫描持续时间可以在SysConfig中设置，但扫描周期必须在 应用程序.

simple_central.c：：SimpleCentral_doDiscoverDevices（） - 将扫描持续时间和扫描周期配置为无限期扫描。

// === SOLUTION [Scan indefinitely] ===
//Scan period. Ignored if duration is zero. 1.28 sec unit
uint16_t scanPeriod = 4; // 4 * 1.28 s = 5.12 s.
GapScan_enable(scanPeriod, DEFAULT_SCAN_DURATION, 0);
// ==== END SOLUTION ====

DEFAULT_MAX_SCAN_RES是 设置为0。如果为零，则忽略此参数。

7 过滤重复广告

默认情况下，扫描设备将 过滤广告数据。您可以通过导航到Observer来关闭此功能 "配置"选项卡并将"重复过滤器"设置为禁用。这将使控制器能够接收它看到的所有广告数据包 并将其发送到应用程序进行进一步处理。
