CST使用教程1——仿真初始值设置

破解版下载路径：微信“电磁学社”公众号回复cst

图1

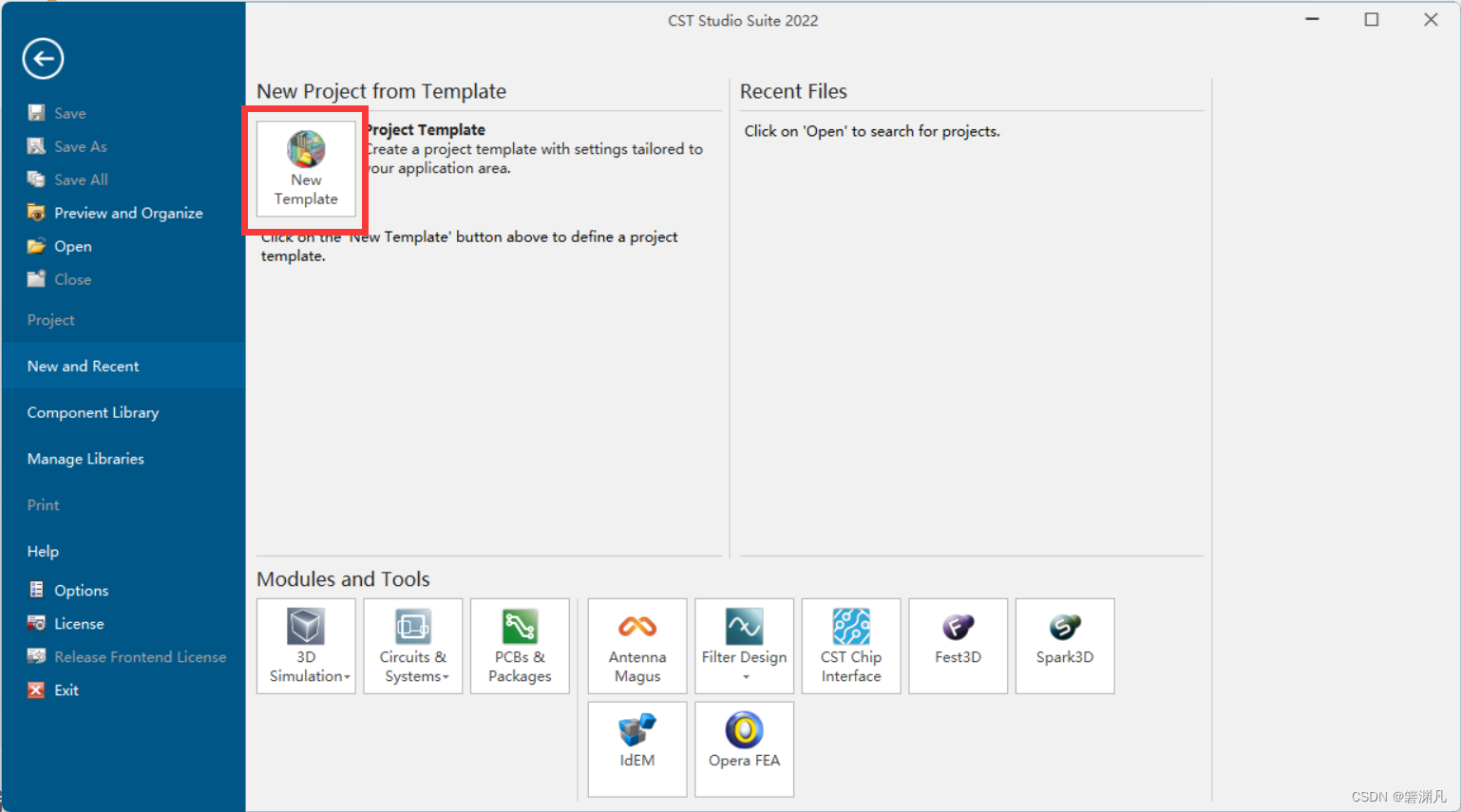

1.点击图中红色部分，新建模板

图2

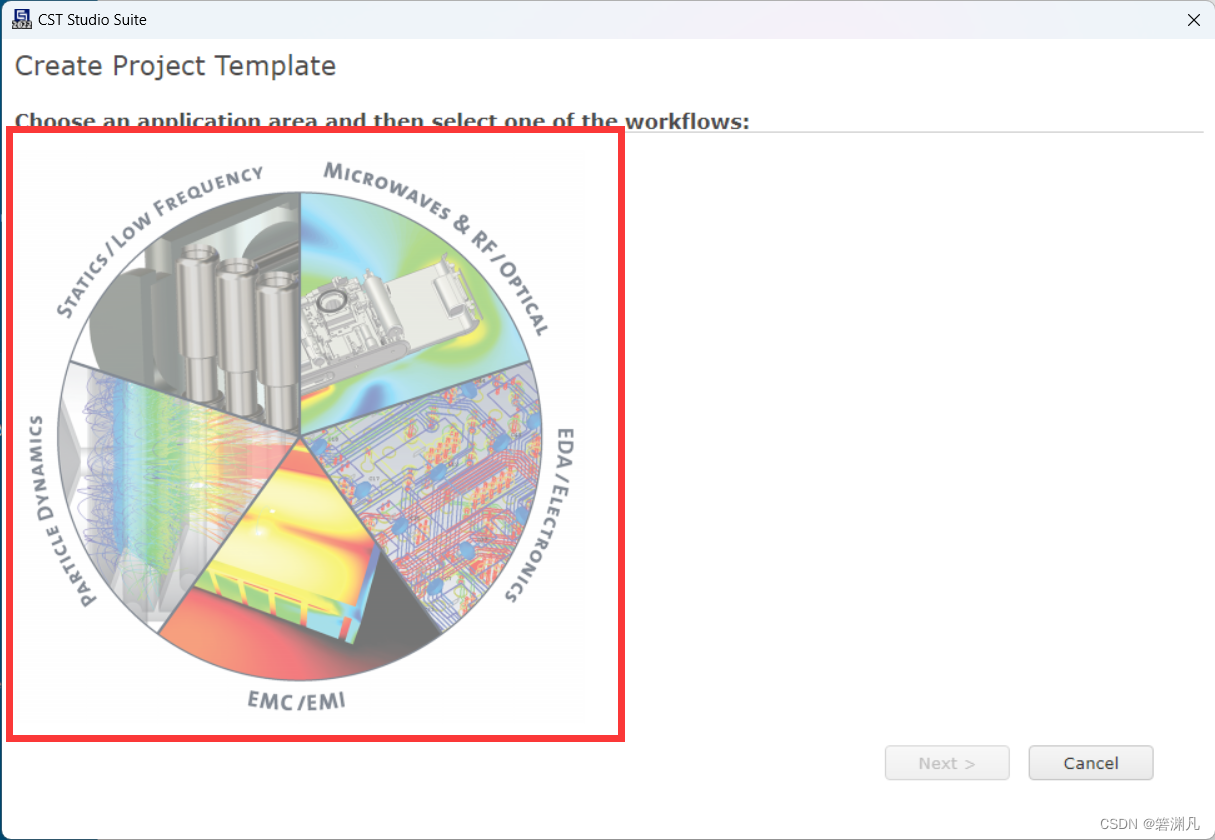

 2. 在框中选中一个应用程序区域，顺时针从STATICS开始依次是静力学/低频，微波&无线电频率/光学材料，EDA/电子器件，电磁兼容/电磁干扰，粒子动力学

图3

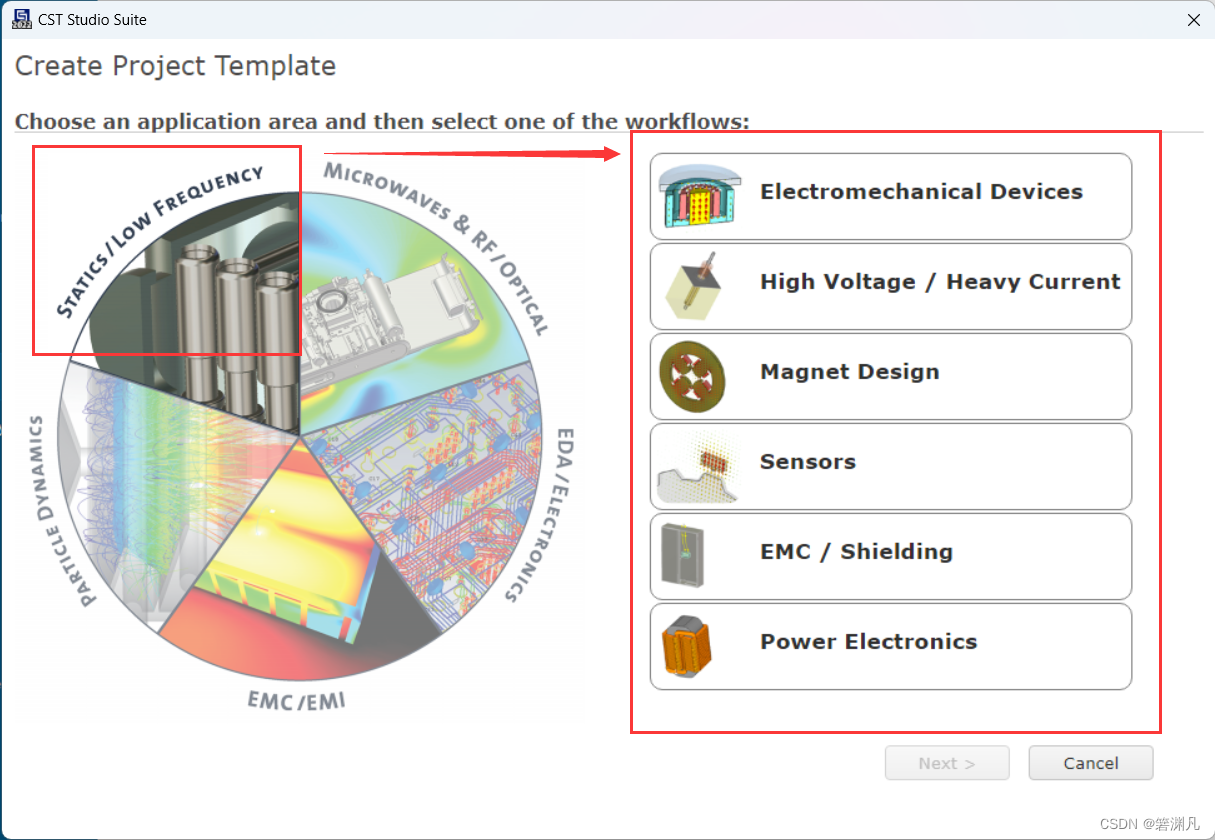

3.上图中选中的应用程序区域对应的部分从上到下依次为：机电装置，高压/强电流，磁体设计，传感器，电磁兼容/屏蔽，电力电子

按照图2介绍顺序对应工作流程从上到下依次为：

        1.天线；电路&组件；雷达应用；生物医学，曝光，比吸收率；光学应用；周期性结构

        2.单一完整性分析；电源完整性分析；信号完整性-电源完整性联合仿真；宽带模型提取；窄带模型提取；设计规则检查

        3.辐射发射；传导发射；传导敏感性；辐射敏感性；组件；印制电路板规则检查

        4.加速组件；真空电子器件；空间应用；光束光学

图4

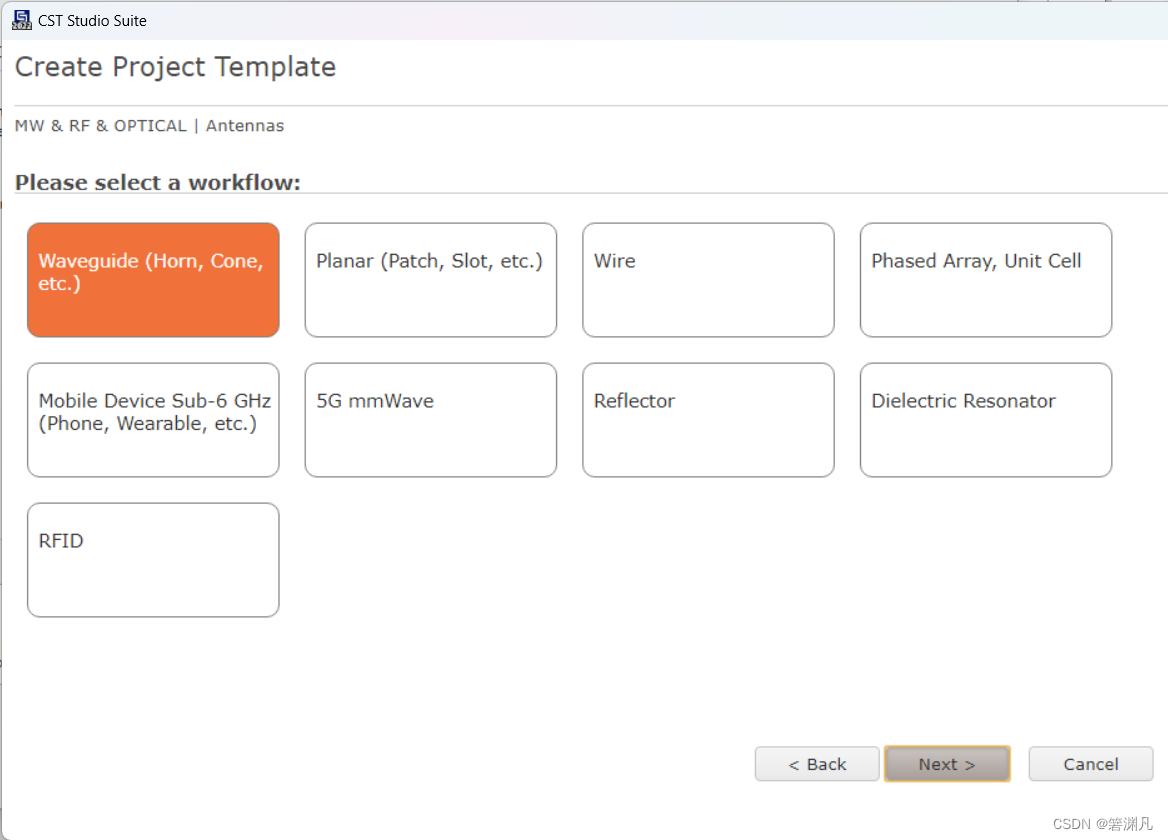

 4.选择工作流程。假设应用程序区域选择了微波/无线电频率——天线，工作流程从左到右，从上到下依次为：波导管，平面，导线，（相控阵，晶胞），移动设备6赫兹以下频段，5G毫米波，反射器，介质谐振器，射频识别技术

图5

 5.所选工作流的建议解算器。假设选择的是微波/无线电频率——天线——波导管，建议解算器从上到下依次为：时域，积分方程，频域

图6

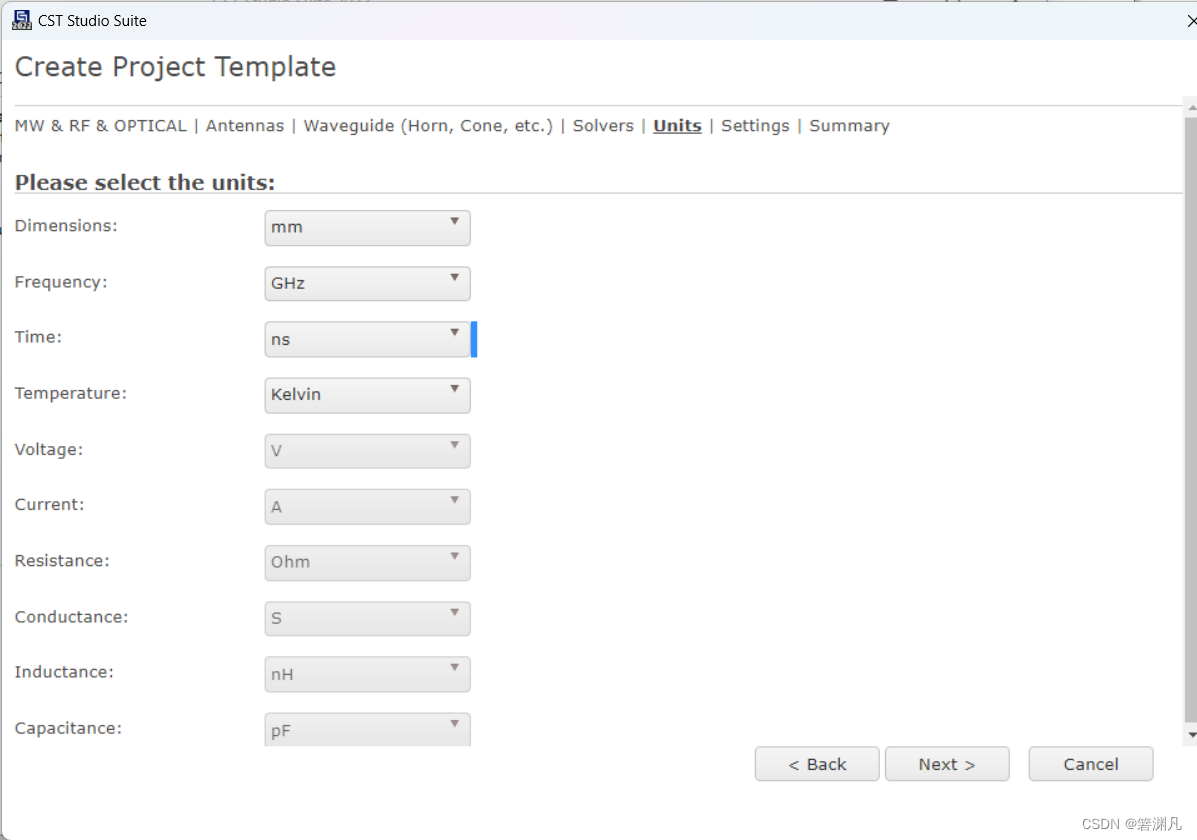

 6.选择单位。假设上述流程选择的是频域，则单位从上到下为：大小，频率，时间，温度，电压，电流，电阻，电导，电感，电容

图7

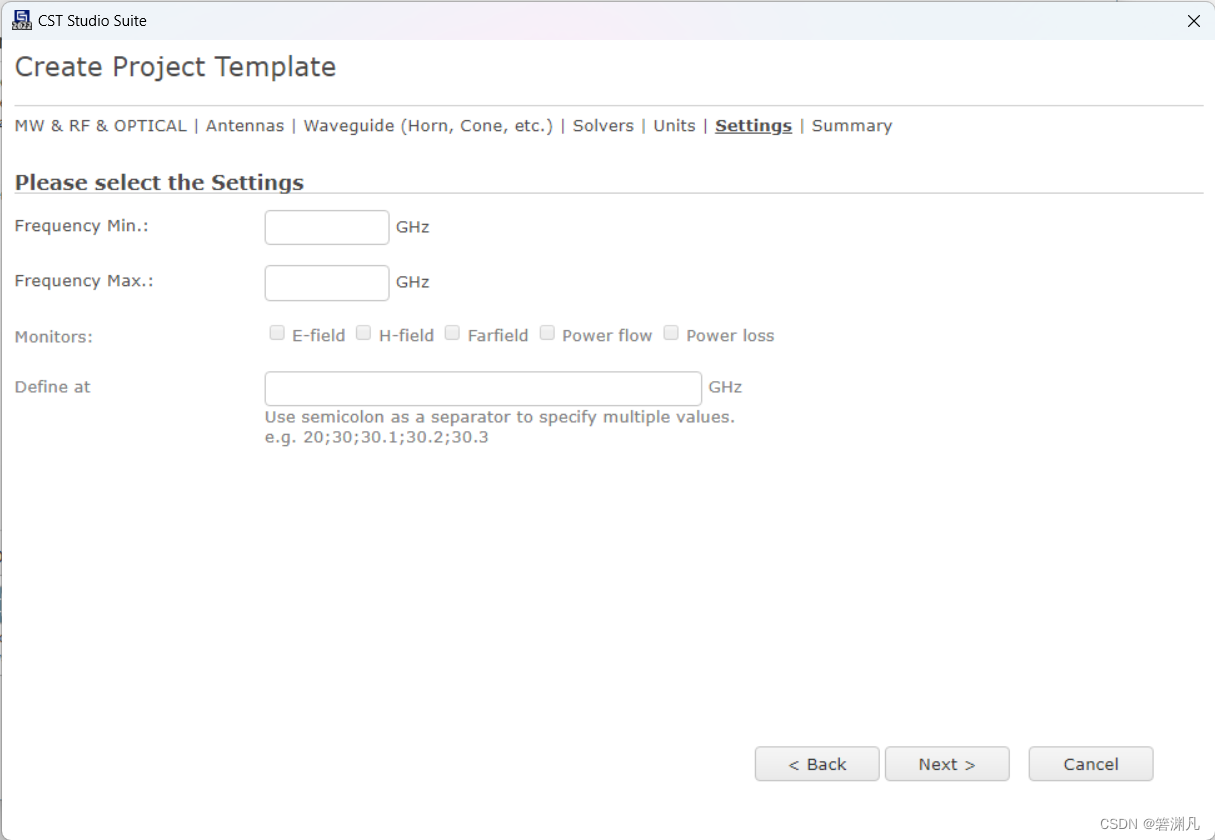

 7.选择设置。要设置频率的最大值和最小值，设置完之后在E滤波器，H滤波器，远场，功率流和功率损耗中进行选择，可多选，一般频率区间要设置成1.3倍的目标频率

图8

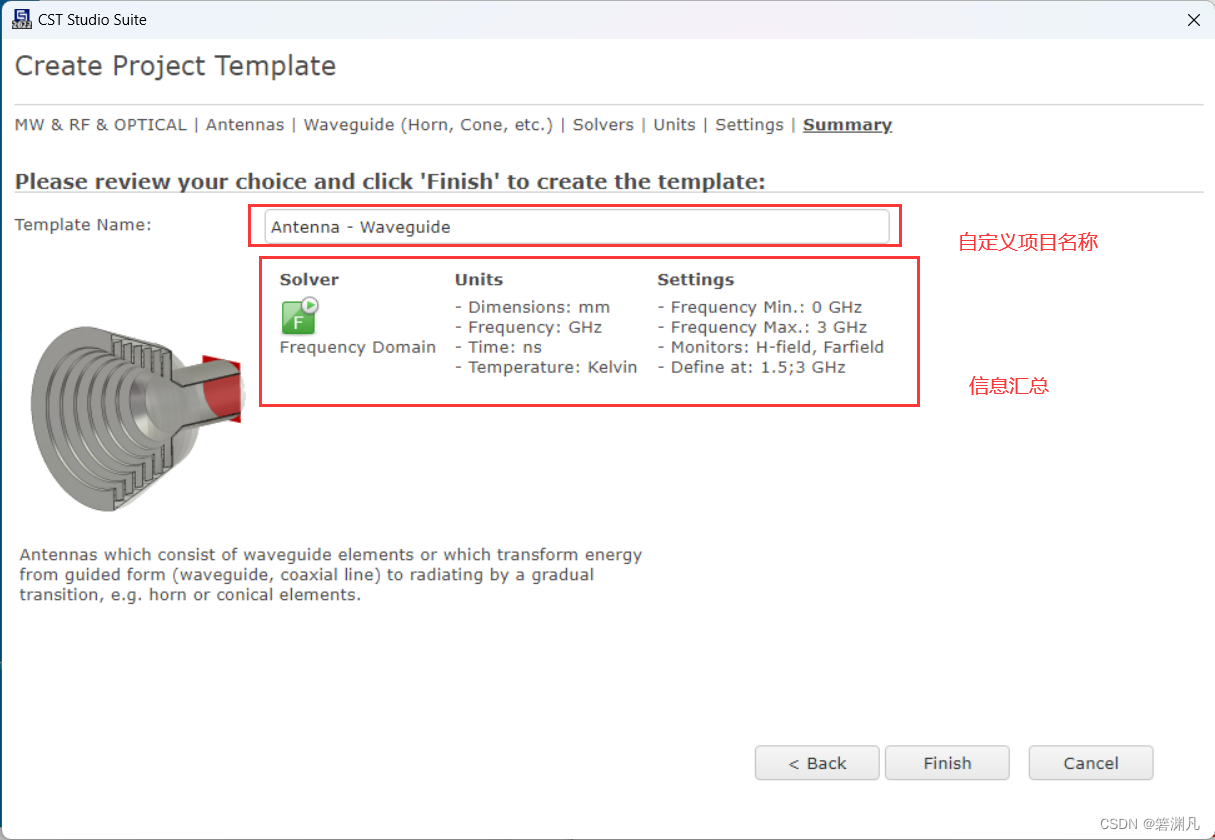

 8.检查选择，单击finish就可以完成创建模板了。

图9

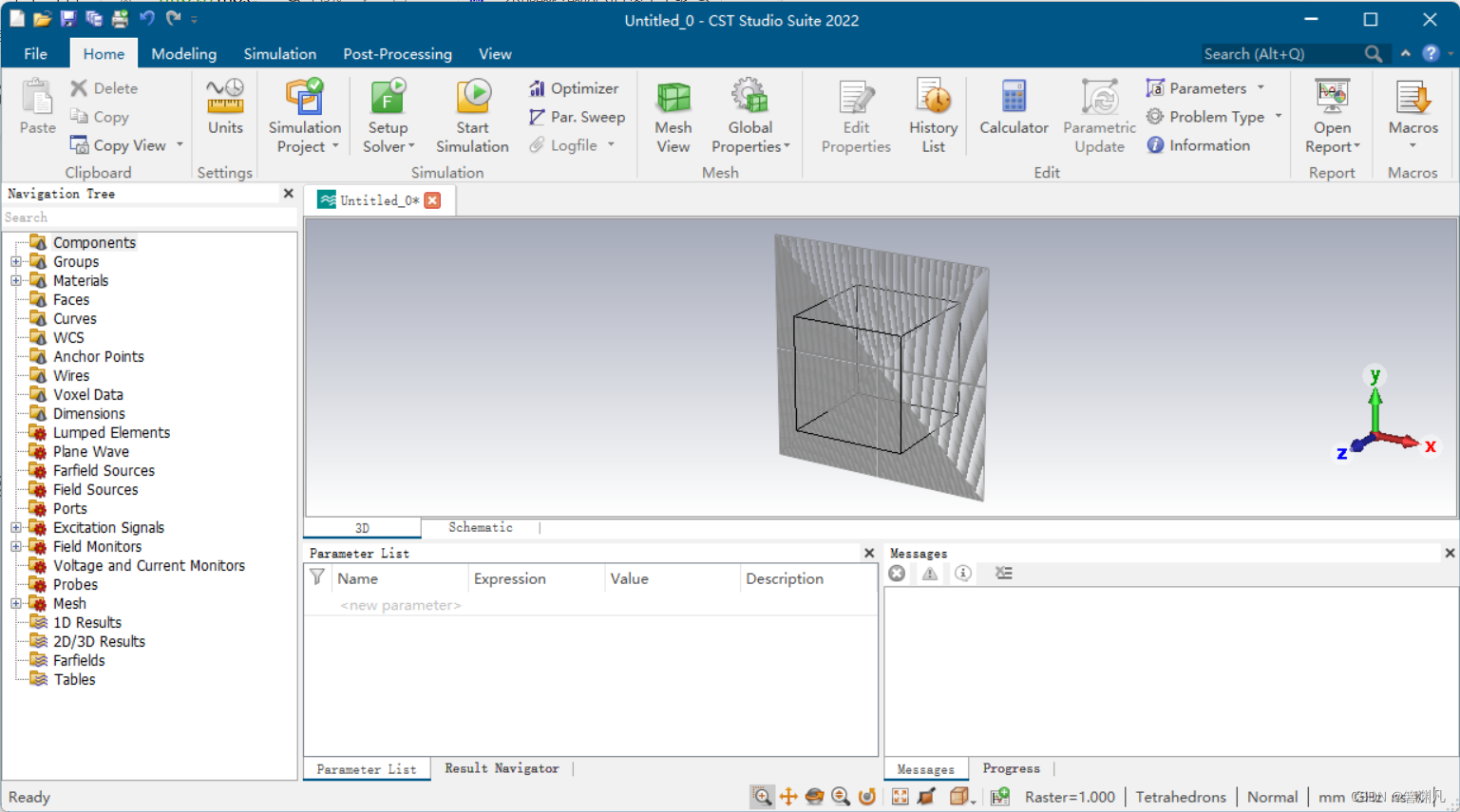

 9.完成后界面跳转如图9所示
