基尔霍夫定律可以分为两类:
1.基尔霍夫电流定律(KCL)
2.基尔霍夫电压定律(KVL)
简单来说就是电路中电流电压平衡,详细说就是,在某一节点处的输入电流和等于输出电流和,某一循环电路中升压和降压相等。

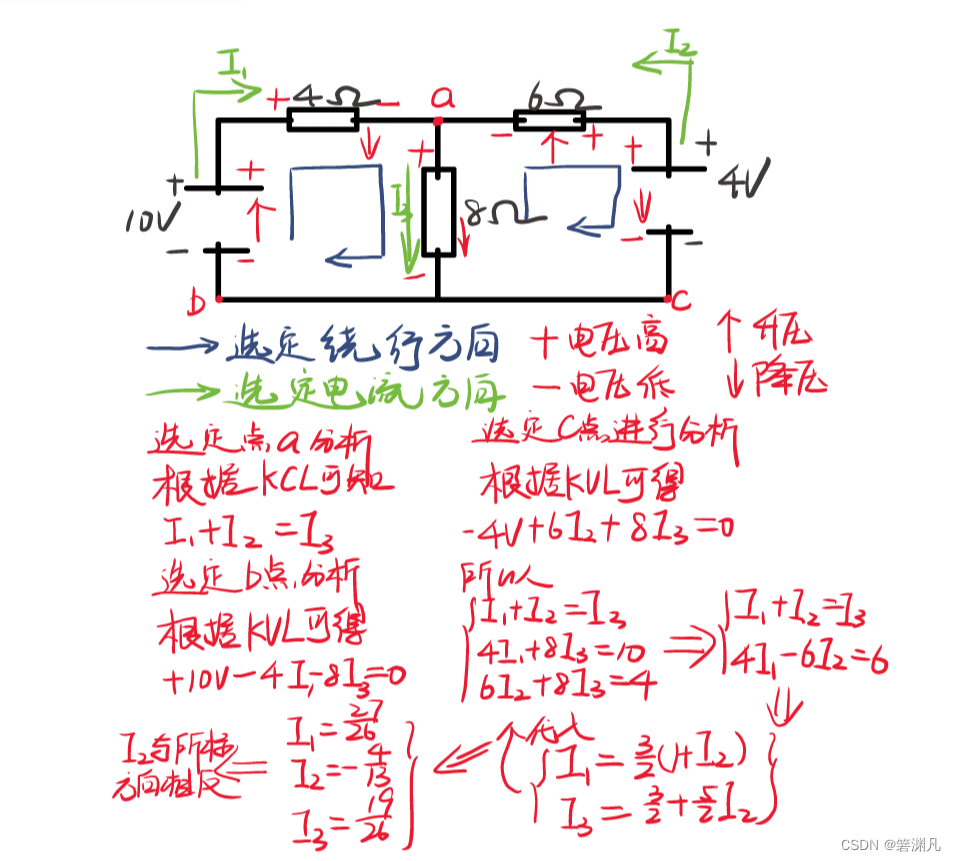

下图是网孔分析法对有两个电源,三个电阻的电路进行分析:
在电路中 ,每次经过电阻,电流和电压都会产生改变,因此在一个电路中,有几个电阻就会产生几次电流电压的变化,在只有电阻的回路中进行分析,有几个电阻就要标几个I。同时,在利用基尔霍夫定律进行回路分析的时候,只考虑小回路,不考虑大回路,以上图为例,所考虑的回路只有“10V电源——4Ω电阻——8Ω电阻——10V电源”和“4V电源——6Ω电阻——8Ω电阻——4V电源”这两个回路,并不包括“10V电源——4Ω电阻——6Ω电阻——4V电源——10V电源”这一回路。
上图详解:
1.首先假定电流流向:假设电流从电源正极出发,经过电阻回到电源负极,根据此可以在电路中标出电压高低,因为在回路“10V电源——4Ω电阻——8Ω电阻——10V电源”中,I1从4Ω电阻的左侧流向右侧,经过电阻的时候被拦截了一部分,因此4Ω电阻左侧电压高于右侧的电压,同理可以标出6Ω电阻和8Ω电阻两侧电压高低。
2.其次假定绕行方向:假设两个回路的绕行方向都是顺时针,即分析电路的时候,从指定节点出发按照顺时针方向看电压升降,指定节点c,根据第一步已知8Ω电阻下放属于低电压,上方属于高电压,按照顺时针方向分析,从节点c出发,先经过8Ω电阻下方,再到8Ω电阻上方,电压由低到高,属于升压,因此在回路“4V电源——6Ω电阻——8Ω电阻——4V电源”中,8Ω电阻处电压可以用8*I3表示,同理,6Ω电阻处电压可以用6*I2表示,在回路“10V电源——4Ω电阻——8Ω电阻——10V电源”中,4Ω电阻可以用-4*I1表示,8Ω电阻可以用-8*I3表示
3.随后根据KCL列出电流输入输出的等式,即上图中的I1+I2=I3
4.同时根据KVL列出电压升降压的等式,即上图中的+10V-4I1-8I3=0,-4V+6I2+8I3=0
5.联立方程求解并验证
