相控阵天线的快速仿真——CST篇

1.概述.

由于相控阵天线的阵元数较多，HFSS等电磁仿真软件对算力的要求很高，很难对整阵进行仿真，使用CST的时域仿真能够大大减少整阵的仿真时间，提高工程师的效率，本次介绍使用CST设计相控阵天线的流程，大致如下：
1、CST软件设置
2、天线单元仿真
3、天线阵列仿真

2.CST软件设置.

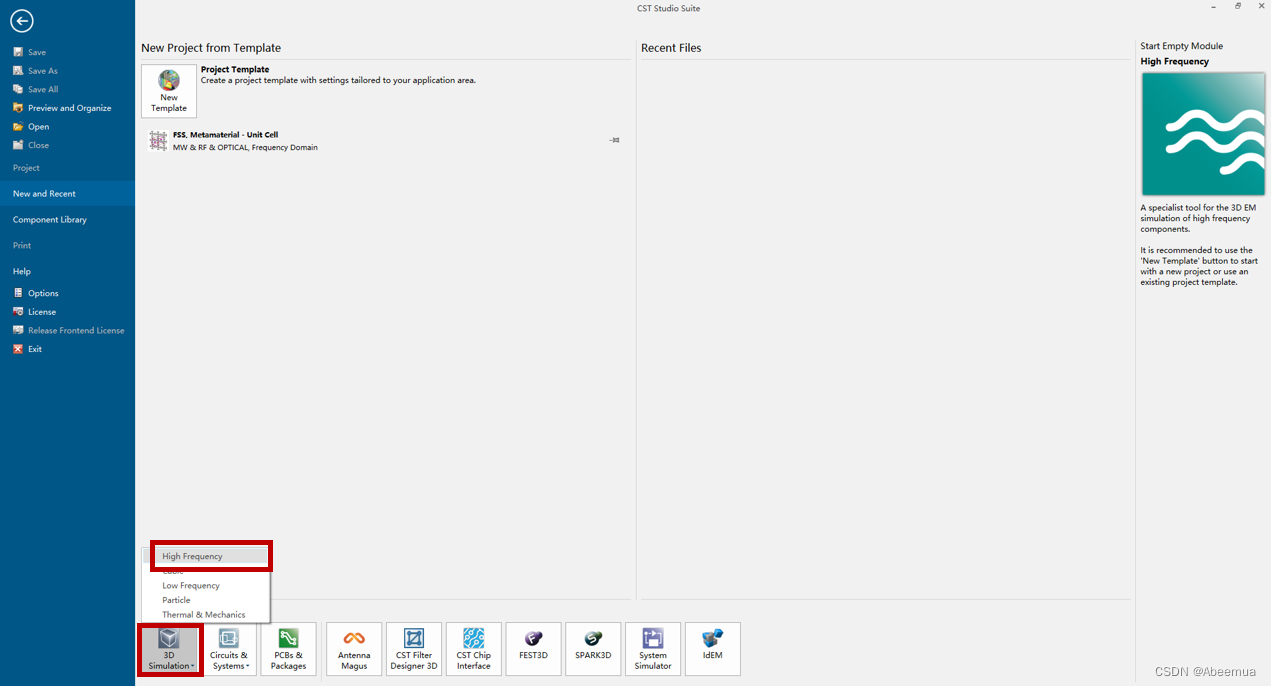

1、打开软件，点击<3D Simulation>------→，如下图所示。

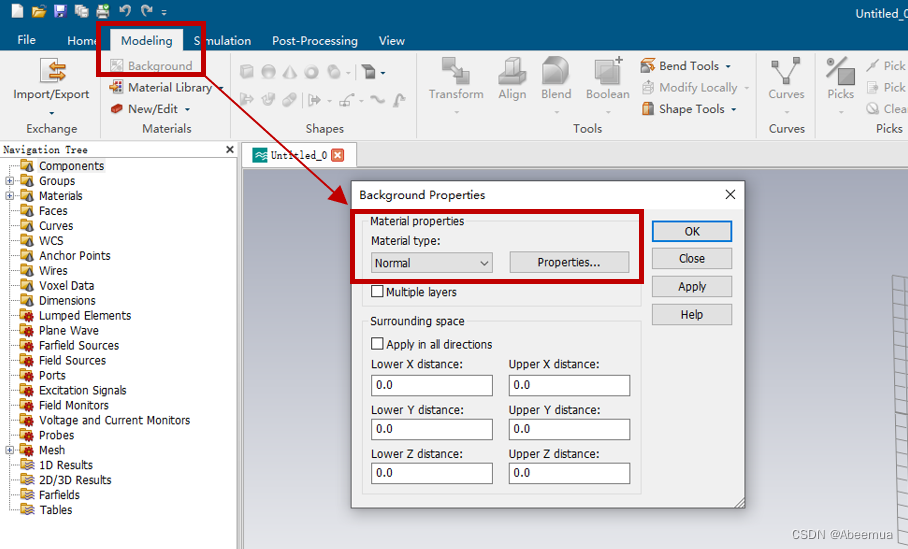

2、依次点击------→确认背景材料为Normal，如下图所示。

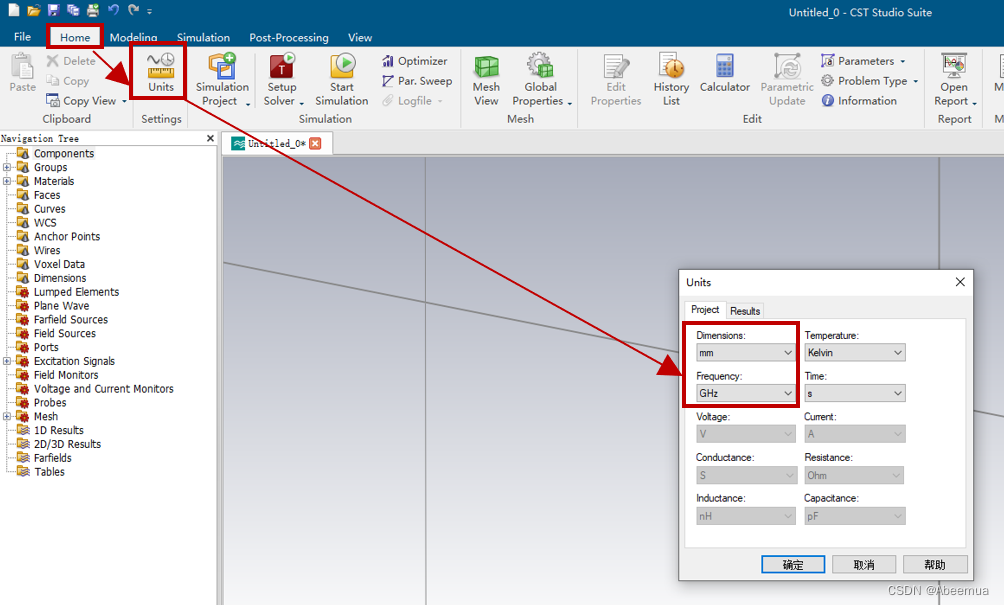

3、设置长度单位为mm，频率单位为GHz，其余保持默认即可，如下图所示。

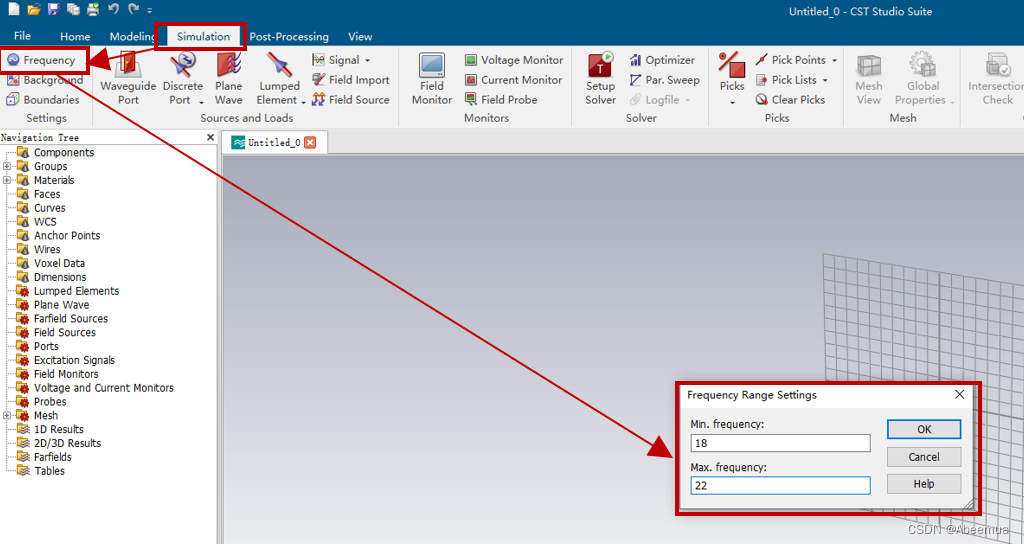

4、本次天线的工作频率范围在19GHz-20GHz，设置工作频率时，可以适当放宽频率范围，以便调优天线，如下图所示。

3.天线单元仿真.

对天线单元进行建模，采用周期性边界对天线进行仿真，CST中的周期性边界是一种重要的边界条件，用于模拟具有周期性结构的电磁场问

题。在阵列天线设计中，周期性边界可以模拟阵列中天线元素的重复结构，从而更准确地分析阵列的性能。

3.1. 周期性边界的作用

在阵列天线设计中，周期性边界的作用主要体现在以下几个方面：

3.1.1 模拟阵列的无限重复结构

由于天线阵列通常具有一定的重复结构，周期性边界可以模拟阵列的无限重复特性。这样可以通过在一个单元中进行仿真，从而大大减少了仿真的计算量和时间。

3.1.2 准确分析辐射特性

周期性边界允许我们在整个阵列中生成周期性的电磁场分布，从而准确地分析阵列的辐射特性。这包括波束形成、主瓣方向、副瓣水平等参数的评估。

3.1.3 考虑阵列间相互作用

通过周期性边界，可以考虑到阵列中各个天线元素之间的相互作用。这对于设计复杂的阵列结构、优化元素间距离以及抑制阵列间干扰等方面非常重要。

3.2. 阵列天线设计中的应用

在CST中，利用周期性边界进行阵列天线设计时，通常的步骤包括：

3.2.1 建立单元模型

首先，在一个天线单元中建立单个天线元素的模型。这个单元模型应包括天线元素的几何形状、材料属性和激励方式等。

3.2.2 应用周期性边界

在建立单元模型后，将周期性边界应用于模型的边界上，以模拟阵列的重复结构。通过指定周期性边界的重复方向和间距，可以精确控制阵列的布局。

3.2.3 运行仿真

设置好仿真参数后，运行CST仿真，计算整个阵列的电磁场分布。通过周期性边界，可以在仿真中考虑到阵列的整体特性，得到更准确的结果。

3.2.4 分析性能

最后，分析仿真结果以评估阵列的性能。这包括主瓣方向、辐射效率、阻抗匹配等参数的分析，以及对阵列间相互作用的考虑。

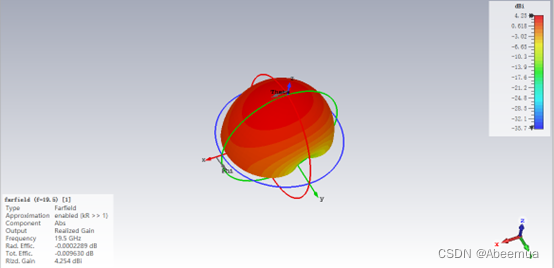

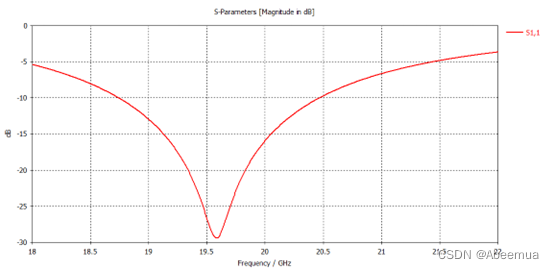

天线的有源S11优于-15dB，仿真结果如下图所示。

4.天线阵列仿真.

4.1. 阵形设置

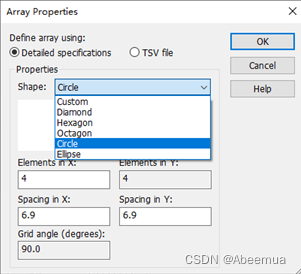

使用CST中的Array Task功能，对阵面布局进行定义，本次选择圆口径阵面布局，阵元数为12×12，如下图所示。

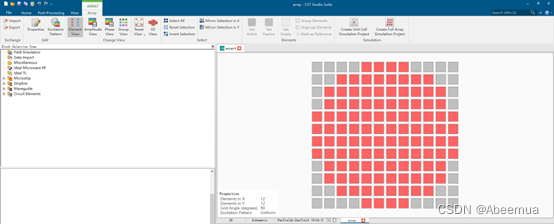

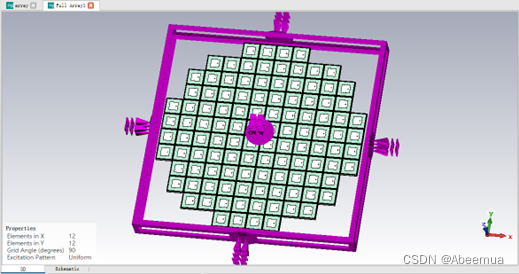

点击确定后阵面布局如下图所示，红色部分表示激励的天线单元，灰色部分表示未激励的天线单元。

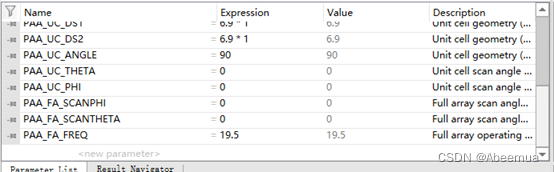

通过上述设置后，系统会自动生成天线阵列模型，且幅度相位会自动写好，如果想得到任意扫描角的天线方向图，只需要在参数表中修改phi、theta的值即可，如下图所示。

4.2. 仿真结果

天线法向辐射（phi=0°、theta=0°）的仿真结果如下图所示

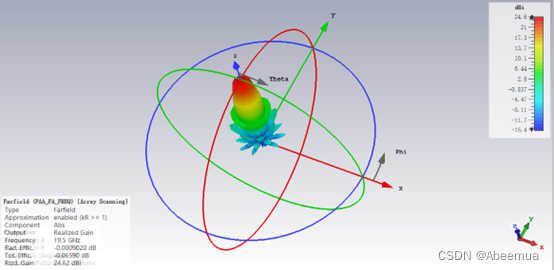

三维方向图：

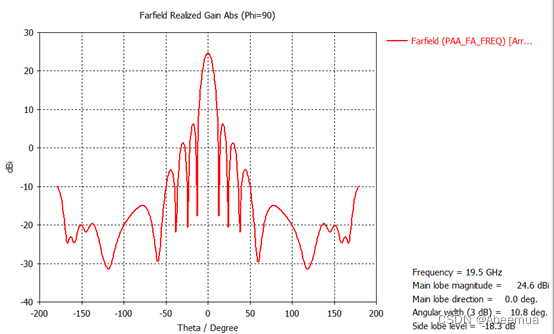

二维方向图@phi=90°切面：

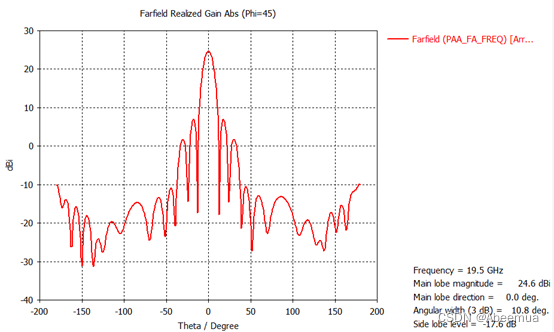

二维方向图@phi=45°切面：

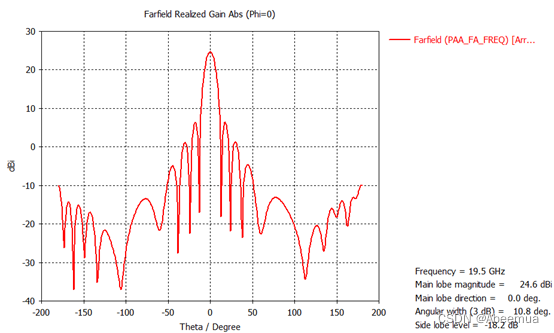

二维方向图@phi=0°切面：

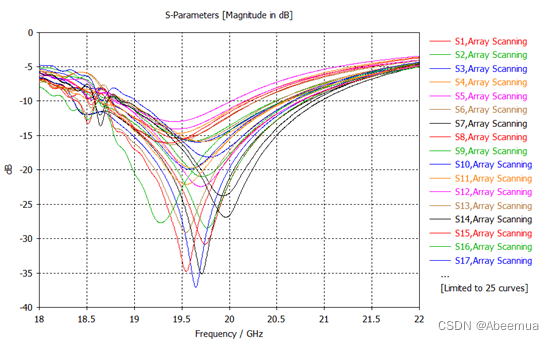

整阵天线单元的有源驻波@法向：

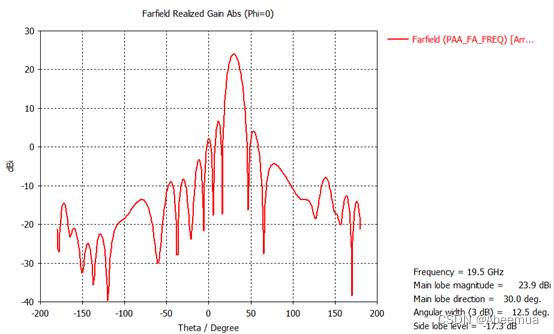

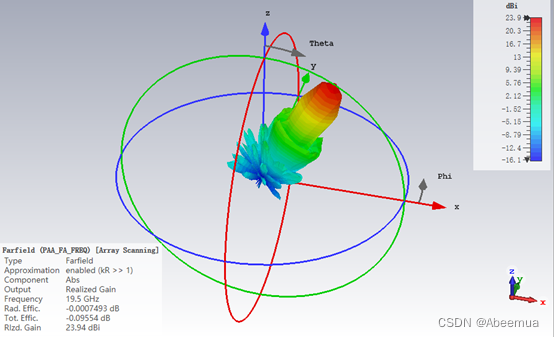

扫描角为30°（phi=0°、theta=30°）时天线的方向图如下图所示。

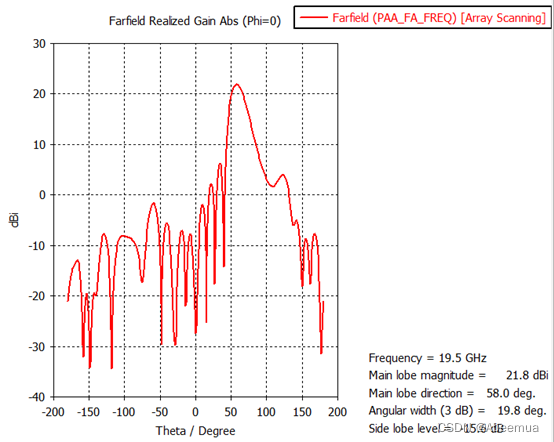

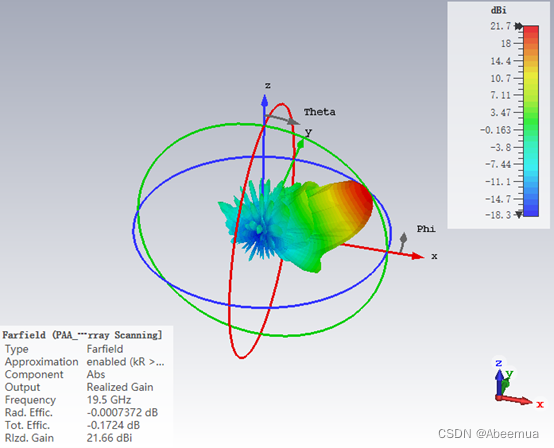

扫描角为60°（phi=0°、theta=60°）时天线的方向图如下图所示。
