51单片机：点亮LED灯

点亮原理

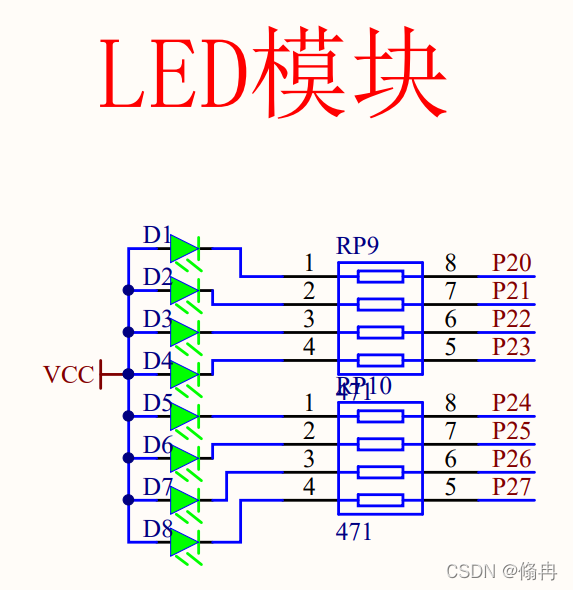

首先我们要明白LED在单片机中的工作原理才能写出使其点亮的代码。请先看原理图：

VCC（电源）连接LED（D1~D8）的阳极，IO口P20~P27进电阻（RP9、RP10）依次连接LED（D1~D8）的阴极。电阻有限流保护LED的作用。

LED（发光二极管）只有在电流方向正确时才会被点亮；也就是说要让电流从“大头”进、“小头”出（阳极接正极，阴极接负极），才能成功点亮。

那么要如何实现呢？例如：我要点亮“D2”，只需要让P21口输出一个低电平（0）、VCC（电源）输出一个高电平（1），如此就实现了LED的点亮条件。

下面介绍两个方法，点亮LED灯

方法一

在写代码前我们还需了解一个知识、，sbit。sbit是定义特殊功能的寄存器的位变量（具体用法可自行去了解）。此处用法为：sbit 变量名=地址值；例如：sbit LED=P2^0 说明P2^0是变量LED的地址值，把地址赋给变量。

代码如下：

#include<reg52.h>    //51或者52都可以

sbit LED=P2^1;       //注意P21口的写法，用keil的话，sbit要用在函数声明之前，原因很简单，自己想吧

void main()
{
     while(1)        //死循环结构，让主程序一直运行
     {
      LED=0；        //使P21口输出低电平，以此点亮D2
     }
}

方法二

同样还是点亮第二个LED。试想一下如果P2口除了P21口都是高电平（1），只有P21低电平（0），是不是可以实现同样的功能呢？代码如下：

P2=0xFD;   //二进制1111 1101的16进制是0xFD，0x表示16进制

再来解释下为什么是0xFD（1111 1101）：

单片机的每组IO口的电平状态都储存在一个单独的8位寄存器中（不知道概念的，可以去看看单片机的工作原理），1和0就对应IO口的高低电平。P2口对应的寄存器叫做“P2寄存器”，如果P2口除了P21口都是高电平（1），只有P21低电平（0），寄存器储存的值如下表：（注意IO口的顺序！）

7	6	5	4	3	2	1	0
1	1	1	1	1	1	0	1

也就是1111 1101，换算成16进制就是0xFD(大小写无所谓，小冉习惯了大写)，0x表示16进制。

如直接1111 1101的话，会被识别成十进制，所以用16进制。

将所有东西集成到一个代码上的话，诸君请看：

#include <reg52.h>

void main()
{
	while(1)
	{
		P2=0xFD;
	}
}

然后将hex文件烧入单片机就点灯成功了。
