前言

嵌入式学习的入门就是点亮LED灯，就好比学习编程语言敲 “Hello world” 一样

一、点亮一个LED

8051系列单片机上电默认都是高电平，而开发板上的LED都是共阳极的，所以只有输出低电平才会产生电势差，LED才会被点亮。那么为什么要用共阳极呢？这是因为51单片机IO默认是准双向口模式，它的驱动能力很弱，弱到不足以点亮LED灯，只能用来输出高低电平信号，所以共阳极只需要将端口电位拉低就可以了。

#include <REGX52.H>
sbit LED = P2^0; 		//将P2_0引脚定义为LED
void main()
{
	LED=0;
	while(1){}
}

IO口的配置可以采用字节寻址和位寻址两种方法，也就是说上述代码还可以这样写：

#include <REGX52.H>

void main()
{
	P2=0xFE;	//1111 1110
	while(1){}
}

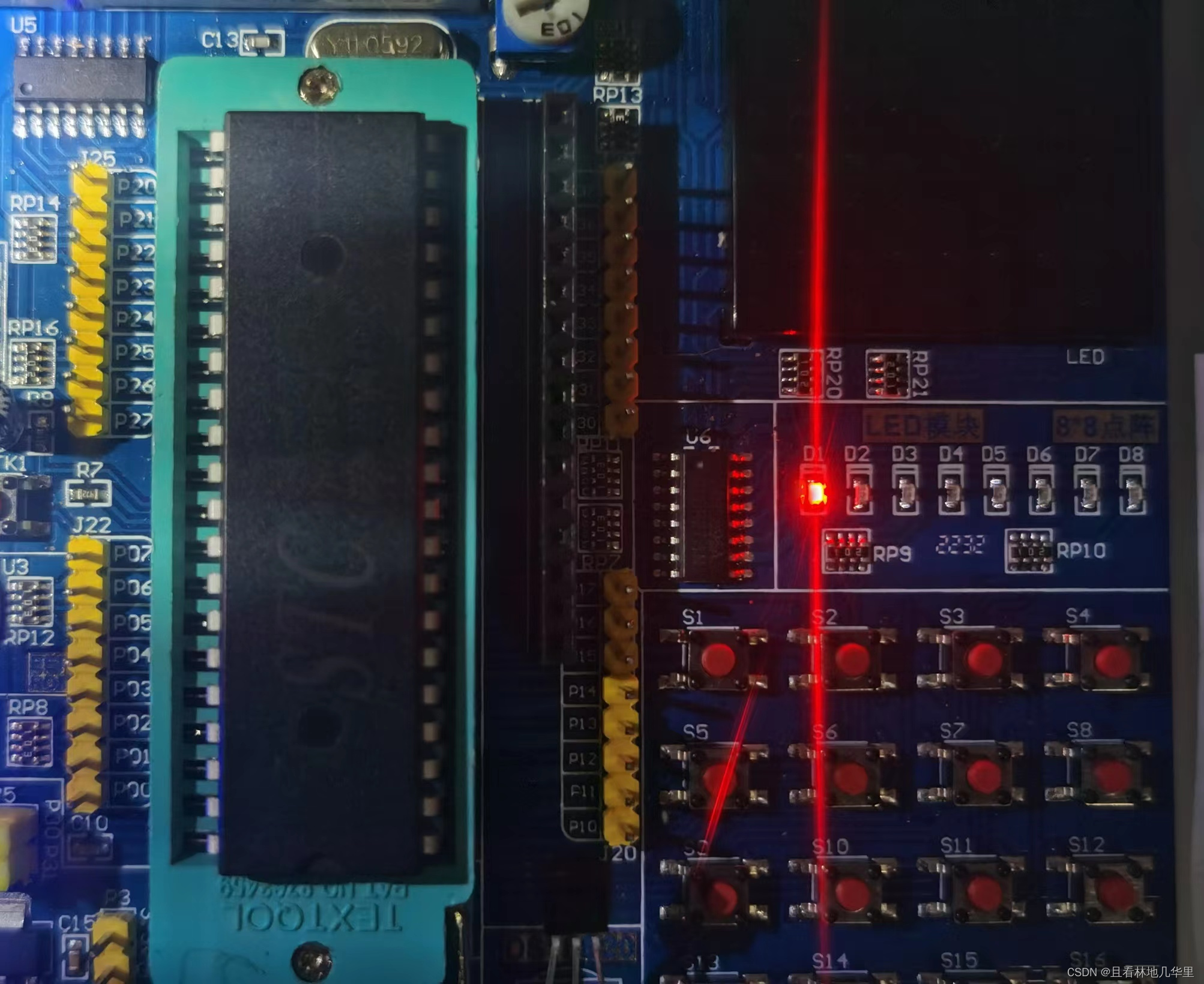

将程序烧录进单片机，这样一颗LED就被点亮了！

二、LED闪烁

将LED循环往复的置高置低并在期间加入一定的延时，就形成了闪烁的效果：

#include <REGX52.H>
#include <INTRINS.H>
void Delay500ms()		//@12.000MHz 这里的延时就是让程序在循环里空跑消耗时间
{
	unsigned char i, j, k;

	_nop_();
	i = 4;
	j = 205;
	k = 187;
	do
	{
		do
		{
			while (--k);
		} while (--j);
	} while (--i);
}

void main()
{
	while(1)
	{
		P2=0xFE;	//1111 1110
		Delay500ms();
		P2=0xFF;	//1111 1111
		Delay500ms();
	}
}

三、LED流水灯

流水灯只需要循环点亮每一个LED并加入延时即可

#include <REGX52.H>
#include <INTRINS.H>

void Delay500ms()		//@12.000MHz
{
	unsigned char i, j, k;

	_nop_();
	i = 4;
	j = 205;
	k = 187;
	do
	{
		do
		{
			while (--k);
		} while (--j);
	} while (--i);
}

void main()
{
	while(1)
	{
		P2=0xFE;//1111 1110      // 8位依次置为0
		Delay500ms();
		P2=0xFD;//1111 1101
		Delay500ms();
		P2=0xFB;//1111 1011
		Delay500ms();
		P2=0xF7;//1111 0111
		Delay500ms();
		P2=0xEF;//1110 1111
		Delay500ms();
		P2=0xDF;//1101 1111
		Delay500ms();
		P2=0xBF;//1011 1111
		Delay500ms();
		P2=0x7F;//0111 1111
		Delay500ms();
	}
}

或者可以用个循环左移函数 _nrol_() 可以简洁得多，需要引入头文件#include <INTRINS.H>

#include <REGX52.H>
#include <INTRINS.H>

void Delay500ms()		//@12.000MHz
{
	unsigned char i, j, k;

	_nop_();
	i = 4;
	j = 205;
	k = 187;
	do
	{
		do
		{
			while (--k);
		} while (--j);
	} while (--i);
}

void main()
{
    unsigned char tem = 0xfe;       //设置初值1111 1110
    while(1)
    {
        P2 = tem;                   //LED的IO口位
        tem = _crol_(tem,1);        //_crol_:循环左移函数 1111 1101 函数的参数tem是要移位的十六进制数，1是每次移的位数
        Delay500ms();
    }
}

四、独立按键控制LED

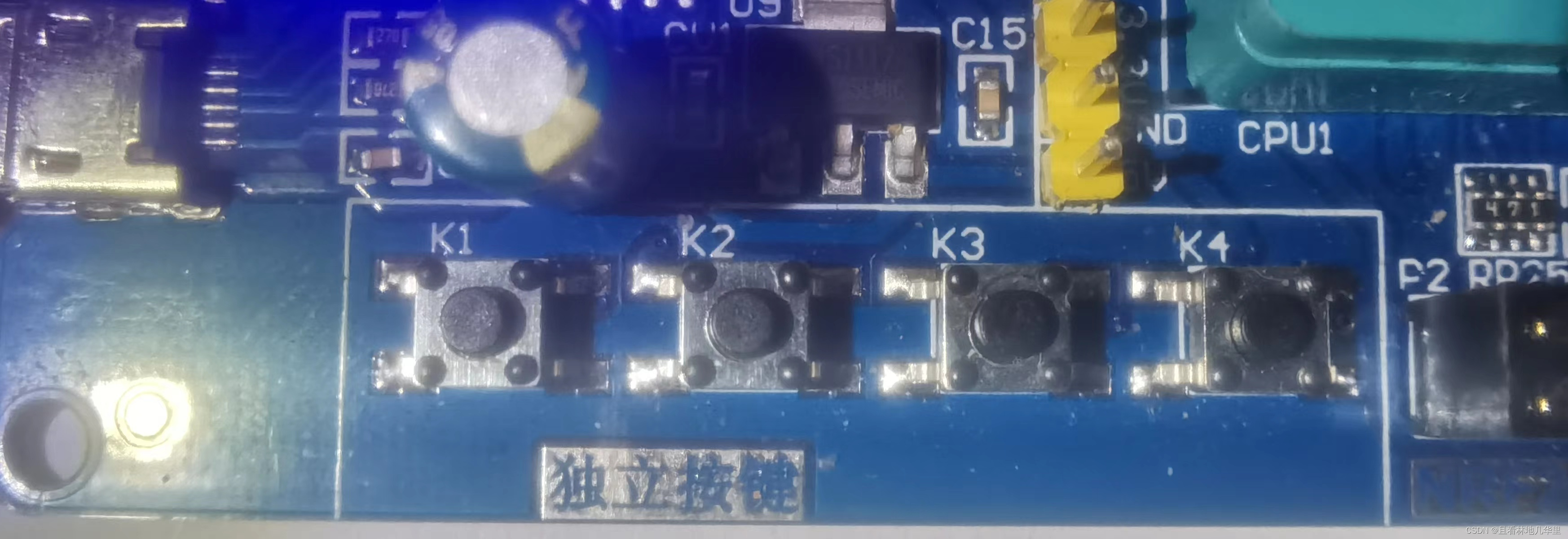

独立按键需要再使用一个IO口做检测，当然开发板上是已经连接好了的，K1 ~ K4分别接在P3_0 ~ P3_3引脚（很多普中的板子K1和K2是接反的，也就是P3_0是K2，也就是P3_1是K1），当按键按下时，IO口与GND短路电位被拉低，单片机即可接收到按键按下的信号。

这里需要注意一下，当按键按下时，按键内部的弹簧片会在接触的临界点产生抖动，这会使得信号不稳定，需要加入一段极短的延时做软件消抖。

独立按键控制LED亮灭

判断按键是否被按下，如果按下就点亮LED

#include <REGX52.H>

void main()
{
	while(1)
	{
		if(P3_1==0 || P3_0==0)	//如果K1按键或K2按键按下
		{
			P2_0=0;		        //LED1输出0，点亮
		}
		else                    //松手
		{
			P2_0=1;		        //LED1输出1，熄灭
		}
	}
}

独立按键控制LED状态

当按键按下时，给LED取反

#include <REGX52.H>

void Delay(unsigned int xms)    //定义一个有形式参数的延时函数，可改变延时的时间
{
	unsigned char i, j;
	while(xms)
	{
		i = 2;
		j = 239;
		do
		{
			while (--j);
		} while (--i);
		xms--;
	}
}

void main()
{
	while(1)
	{
		if(P3_1==0)			    //如果K1按键按下
		{
			Delay(20);		    //延时消抖
			while(P3_1==0);	    //松手检测
			Delay(20);		    //延时消抖
			P2_0=~P2_0;		    //LED1取反
		}
	}
}

独立按键控制LED以二进制形式显示

当按键按下时LED会以二进制的规律依次被点亮，一个char型是1字节，8位二进制，正好对应8个LED

#include <REGX52.H>

void Delay(unsigned int xms)
{
	unsigned char i, j;
	while(xms--)
	{
		i = 2;
		j = 239;
		do
		{
			while (--j);
		} while (--i);
	}
}

void main()
{
	unsigned char LEDNum=0;
	while(1)
	{
		if(P3_1==0)			//如果K1按键按下
		{
			Delay(20);		//延时消抖
			while(P3_1==0);	//松手检测
			Delay(20);		//延时消抖
			LEDNum++;		//变量自增  0000 0001 ~ 0000 0010 ~ 0000 0011 ...
			P2=~LEDNum;		//因为是低电平点亮，所以变量取反输出给LED
		}
	}
}

独立按键控制LED状态循环移位

创建一个变量“LEDNum”，每次按键按下“LEDNum”自增或自减，"<<"为左移操作符，将0x01左移LEDNum位就是把“1”左移，再取反赋给LED就是点亮第“LEDNum”位

#include <REGX52.H>
void Delay(unsigned int xms);
unsigned char LEDNum;

void main()
{
	P2=~0x01;				//上电默认LED1点亮
	while(1)
	{
		if(P3_1==0)			//如果K1按键按下
		{
			Delay(20);
			while(P3_1==0);
			Delay(20);
			LEDNum++;		//LEDNum自增
			if(LEDNum>=8)	//限制LEDNum自增范围
				LEDNum=0;
			P2=~(0x01<<LEDNum);	//LED的第LEDNum位点亮
		}
		if(P3_0==0)			//如果K2按键按下
		{
			Delay(20);
			while(P3_0==0);
			Delay(20);
			if(LEDNum==0)	//LEDNum减到0后变为7
				LEDNum=7;
			else			//LEDNum未减到0，自减
				LEDNum--;
			P2=~(0x01<<LEDNum);	//LED的第LEDNum位点亮
		}
	}
}

void Delay(unsigned int xms)
{
	unsigned char i, j;
	while(xms--)
	{
		i = 2;
		j = 239;
		do
		{
			while (--j);
		} while (--i);
	}
}
