计算机网络——物理层

---

一、 物理层的基本概念

分类：

        （1）导引型传输媒体

                        在该传输媒体中，常见的有双绞线、同轴电缆、光纤

        （2）非导引型传输媒体

                        常见的有微波通信（e.g：2.4GHz和5.8GHz的WiFi）

        物理层就是为了解决在各种传输媒体上传输0和1的问题。

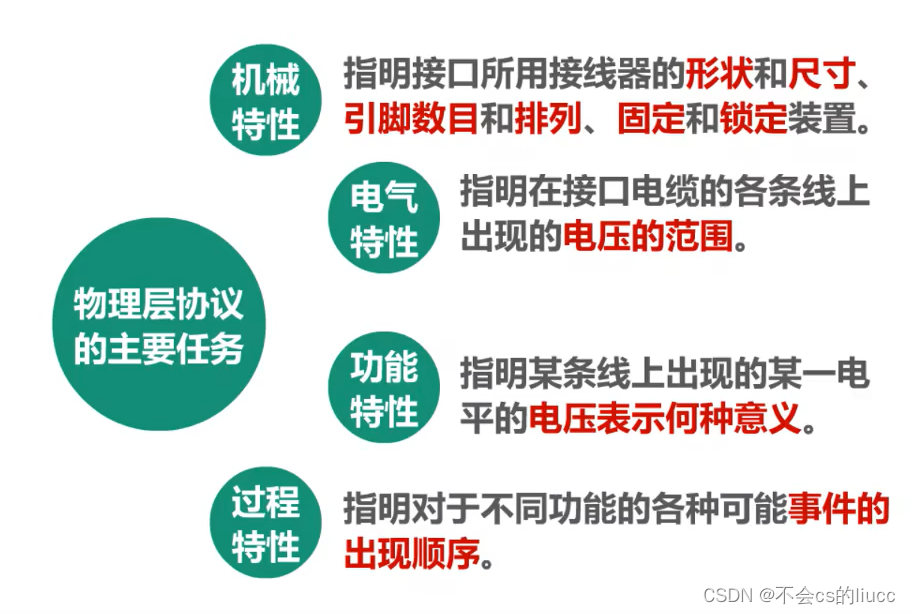

        所以有以下四个任务：

        （1）机械特性：指明接口所用的接线器的形状和尺寸、引脚数目和排列、固定和锁定装置。

        （2）电气特性：指明在接口电缆的各条线上出现的电压的范围。

        （3）功能特性：指明某条线上出现的某一电平的电压表示何种意义。

        （4）过程特性：指明对于不同功能的各种可能事件的出现顺序。

---

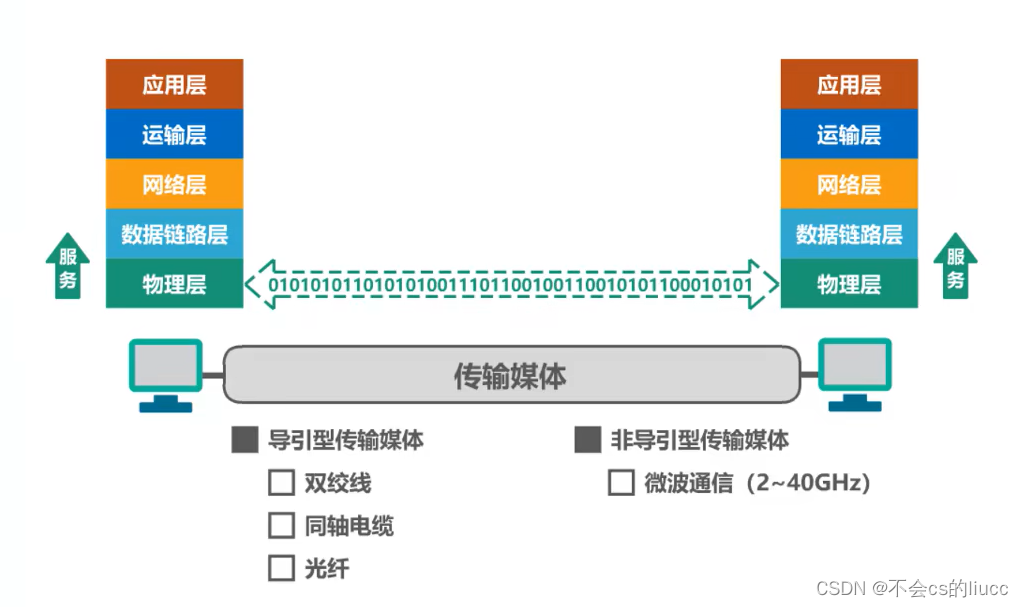

二、物理层下面的传输媒体

         首先声明一点，传输媒体不属于计算机网络体系结构中的任何一层。

        传输媒体可以分为两类：

        1、导引型传输媒体

                也就是电磁波可沿着这个媒体的导引进行传播，其中包含有：

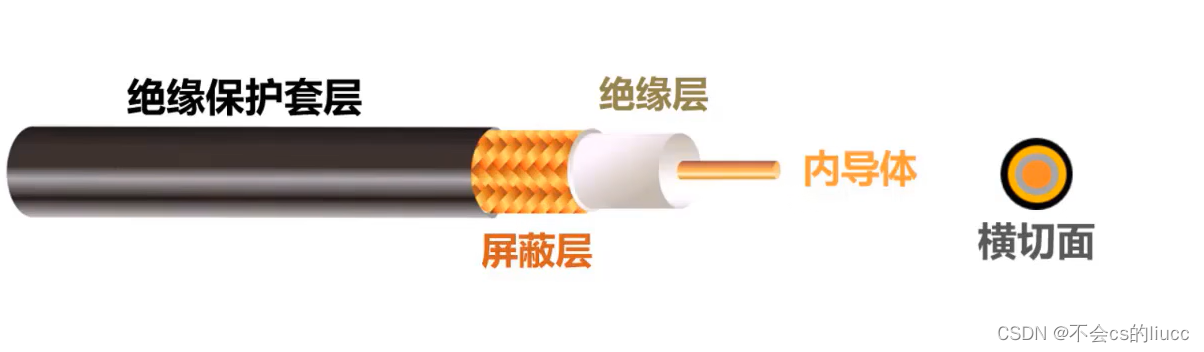

             （1）  同轴电缆：同轴电缆价格较贵，且不方便，逐渐被双绞线替代了。

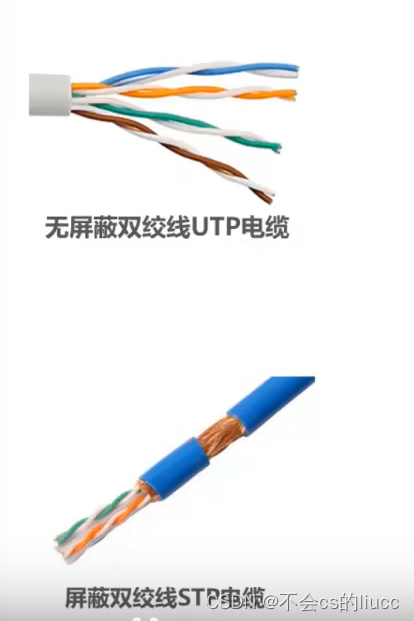

              （2）双绞线：

                                        绞合的作用：（1）抵御部分来自外界的电磁波干扰

                                                              （2）减少来自相邻导线的电磁干扰

                  （3） 光纤：

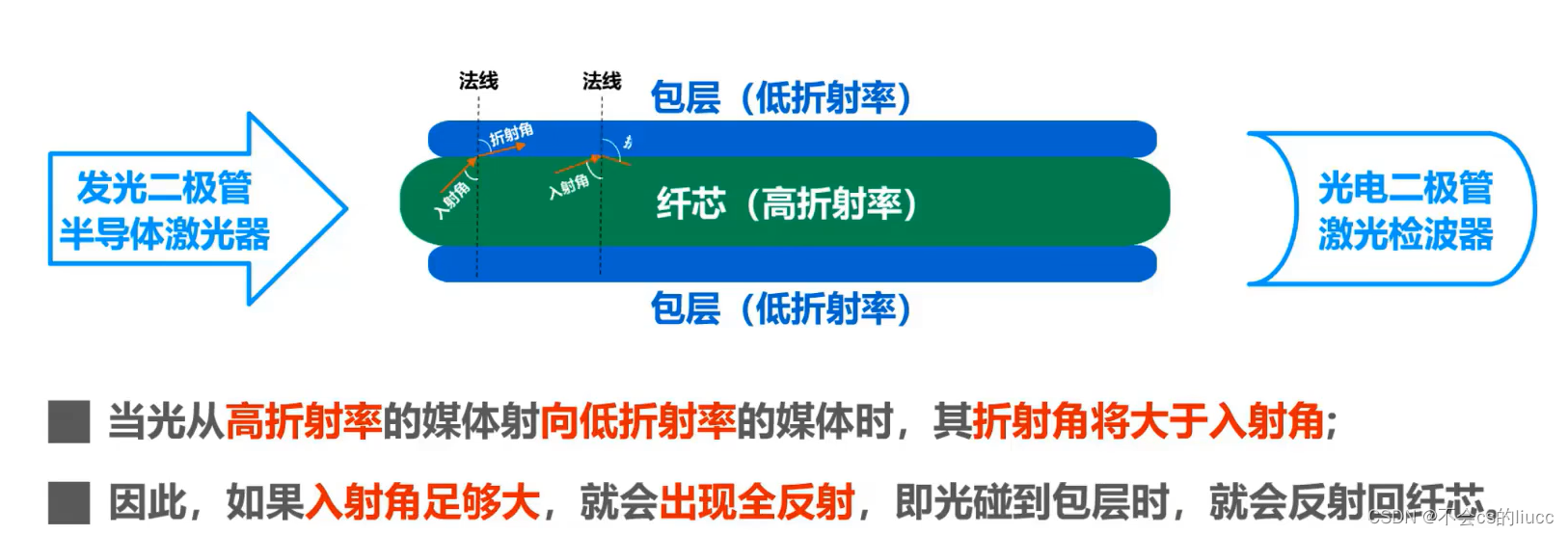

                        原理：

 该过程反复执行，光也就沿着光纤传输下去。

                               光纤较细，很多子一起合成光缆。

                               光纤有很多优点：

                                1）通信容量大。

                                2）运输损耗小，远距离运输时更加经济。

                                3）抗雷电和电磁干扰的性能好，这在大电流脉冲干扰的环境下尤为重要。

                                4）无串音，保密性好，不易被窃听。

                                5）体积小，重量轻。

                                由于色散，多模光纤在传输一定距离后可能会出现失真，所以多模光纤只适合近距离传输。

                                但是单模光纤没有模式色散，适合长距离的传输，且衰减小，但造价高。

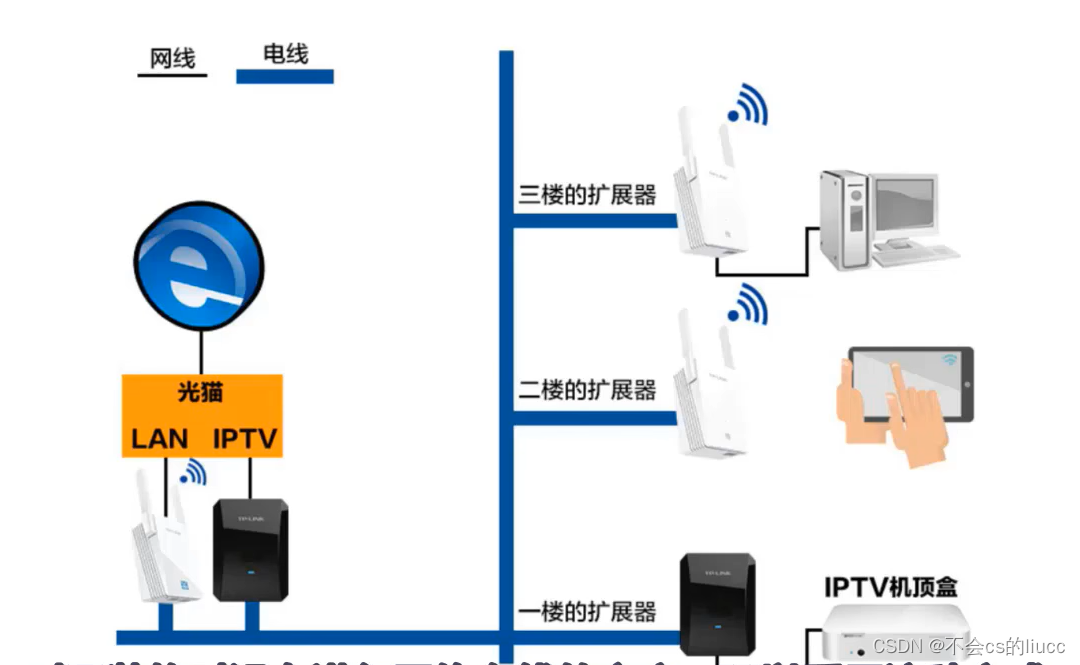

                        电力线：

        2、非导引型传输媒体

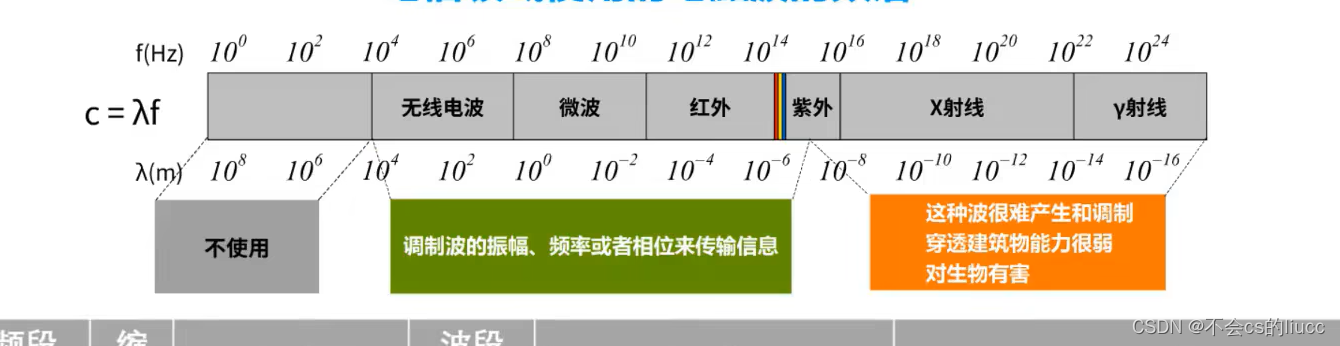

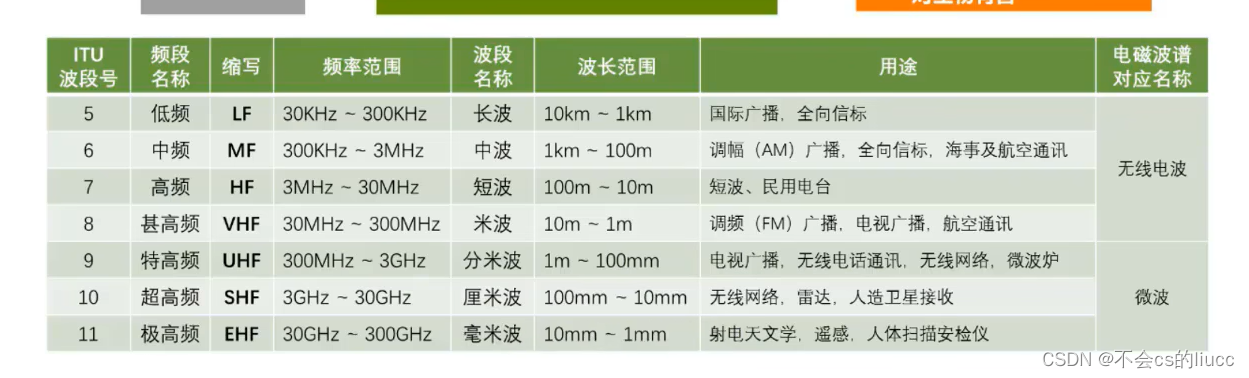

无线电波：

高频和低频的电磁波对人体均有害，所以一般采用中间的。

 低频和中频主要采用地面波进行传输，高频和甚高频主要采用电离层的反射

 微波：

 主要是2-40GHz的范围。一般有两种通信模式，地面微波接力通信（有中继站）、卫星通信。

红外线：

点对点无线传输，直线传输，距离短，传输不能有障碍物。

可见光：LIFI

以上的只需要了解即可。

---

三、传输方式

1、串行传输与并行传输

        （1）串行传输：数据是一个比特一个比特这样传输的，所以只需要一条传输线路。在计算机网络中，一些远距离的传输常采用串行传输。

        （2）并行传输：数据是n个比特进行传输的，所以需要n条数据线。速度是串行传输的n倍，但成本高。计算机内部的传输常采用并行传输，比如CPU与内存之间的传输。

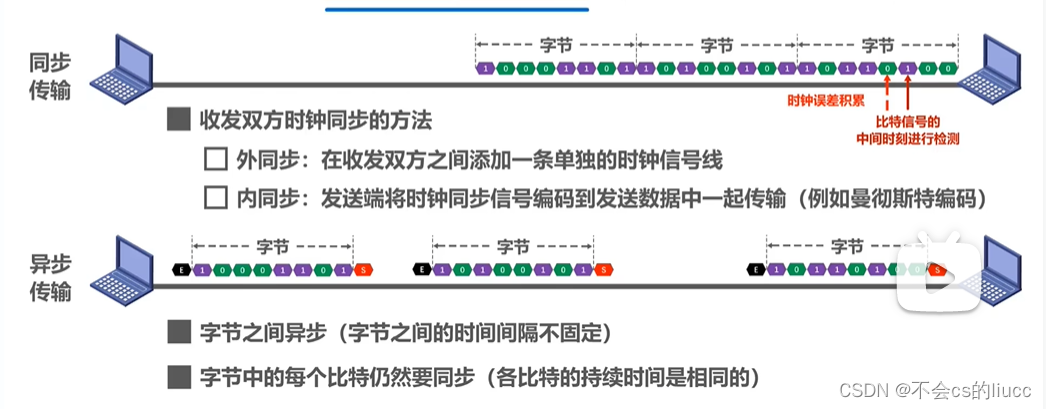

2、同步传输与异步传输

        （1）同步传输：数据以比特流的形式进行传播，接收端在每个比特信号的中间时刻进行检测以判断接收到的信号是比特0还是比特1。

        （2）异步传输：以字节为单位进行传输，字节间的间隔不固定，但每个字节内的比特持续时间是相等的。具体下图有介绍。

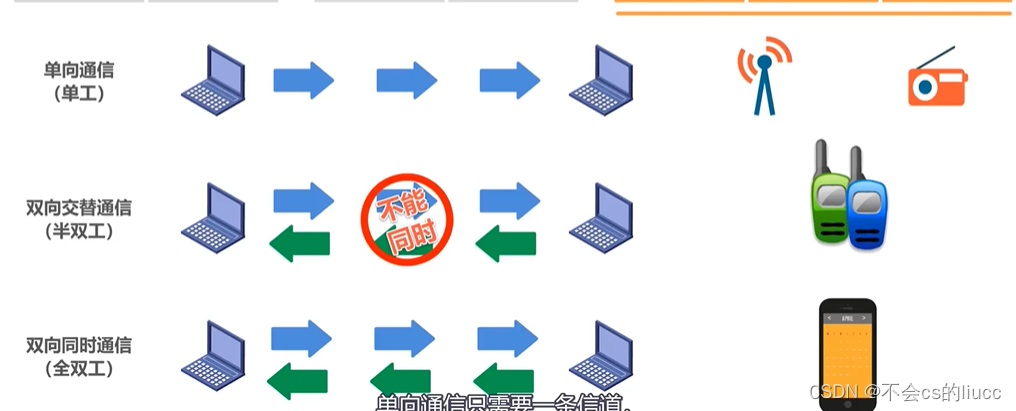

3、 单工、半单工、全双工传输

---

四、编码与调制

基带信号分为数字基带信号和模拟基带信号

（1）数字基带信号：例如CPU与内存之间传递的信号。

编码后产生的信号认为数字信号，可在数字信道间进行传输。e.g：以太网。

把数字基带信号搬移到较高的频段并转化为模拟信号，称为调制，调制后产生的信号称为模拟信号，可在模拟信道中传输。e.g：WIFI

（2）模拟基带信号：麦克风采集的信号。

模拟基带信号仍有编码和调制的功能。

信号的传输需要信道，信道同样分为数字信道和模拟信道。

1、编码：

在不改变信号性质的前提下，仅对数字基带信号的波形进行变换，称为编码。

数字信号转化为另一种数字信号，在数字信道中传输。

模拟信号转化为数字信号，在数字信道中传输。

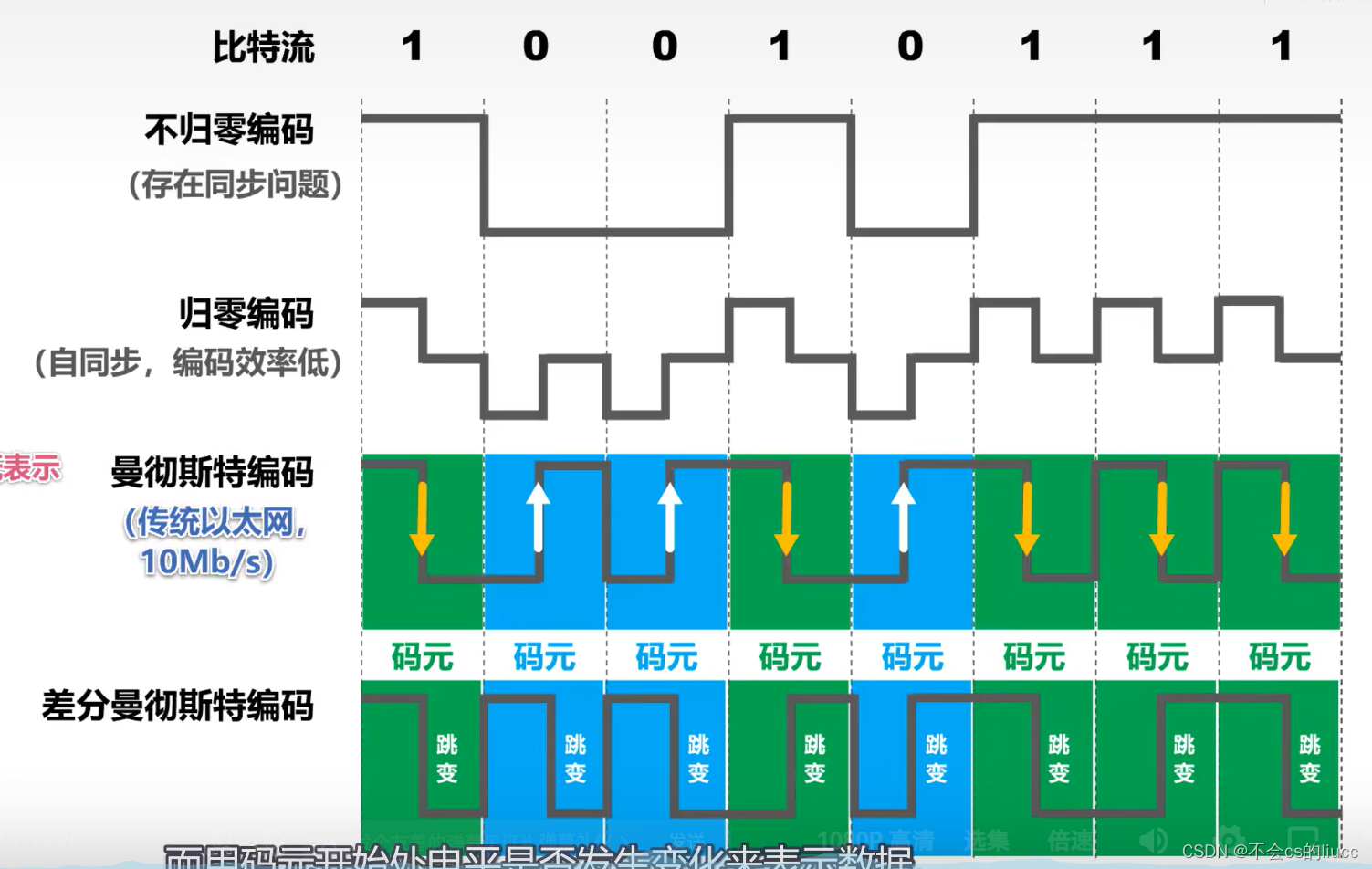

 常用编码

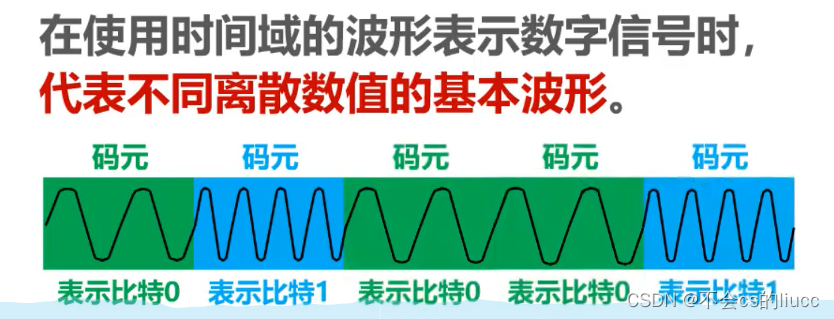

码元：

就是基本波形。

传输媒体与信道：

单工传输：传输媒体只包含一个信道，要么是发送信道要么是接受信道。

对于半双工和全双工传输：既要包含发送信道又要包含接受信道。

若使用信道复用技术，一条传输媒体还可以包含多个信道。

 三、调制

数字信号转换为模拟信号在模拟信道上传输。e.g.：WIFI

模拟信号转换为另一种模拟信号在模拟信道上传输。语音数据，频分复用技术。

 基本调制方法：

 频率和相位是相关的，所以频率是相位随时间的变化率，所以一次只能调制频率和相位中的一个。

混合调制：

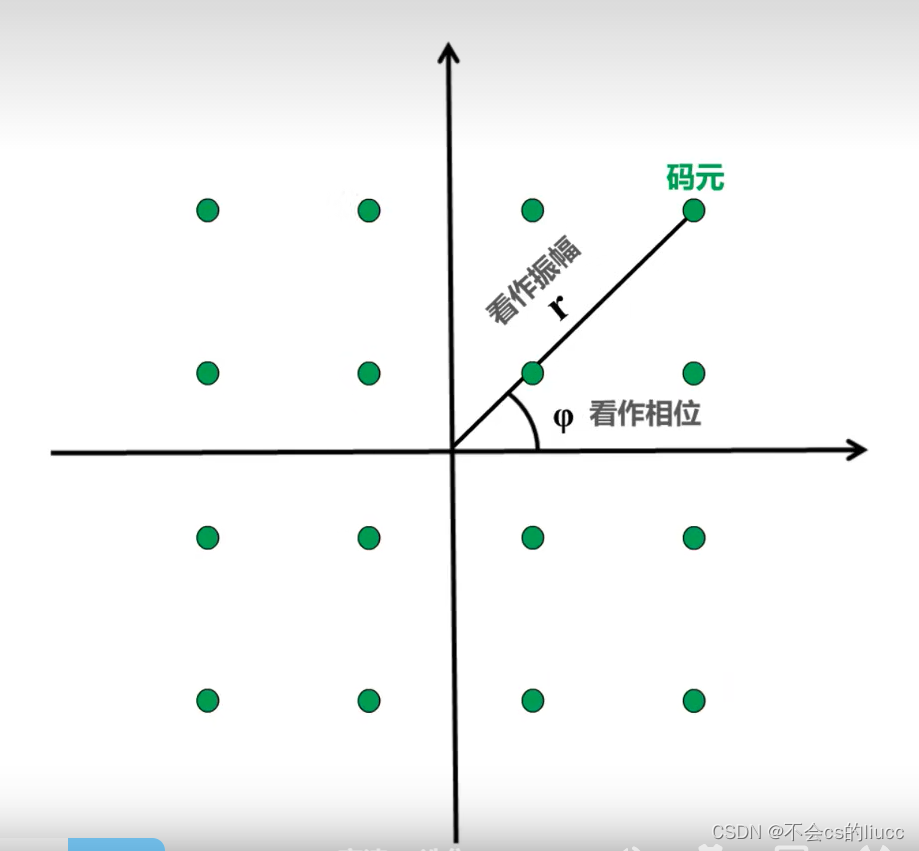

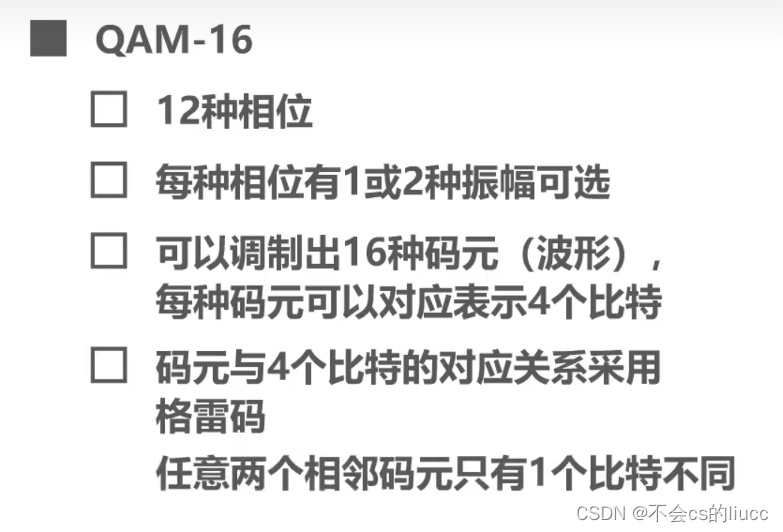

一般相位和振幅可以结合起来一起调制，成为正交振幅调制QAM。下图是QAM-16可以调制出的16种码元，也就是16种波形，4个比特。

---

五、信道的极限容量

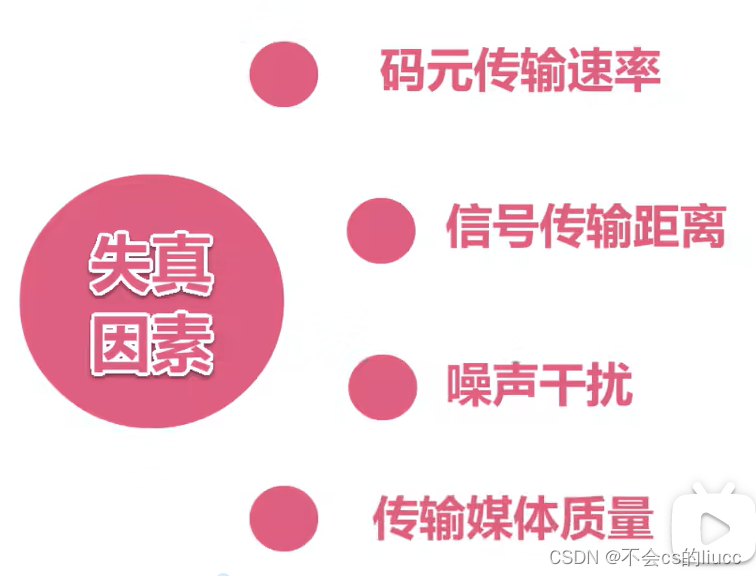

 信号传输时会出现失真。产生失真的因素：

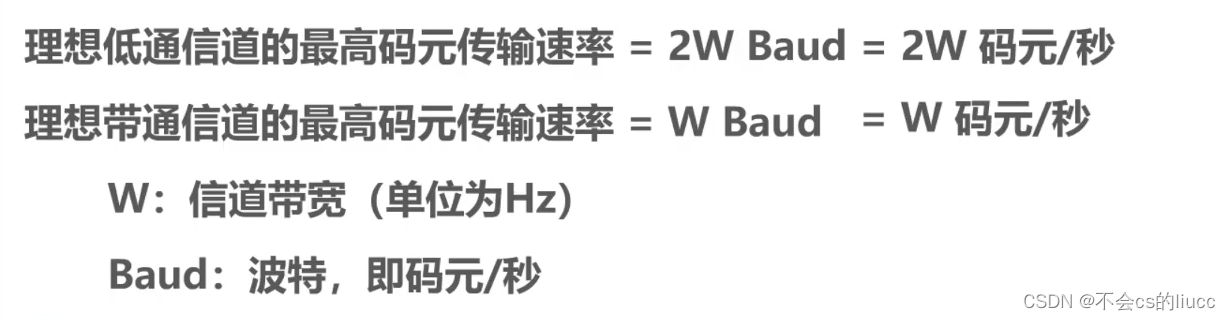

 1、奈氏准则：

在假定的理想条件下，为了避免码间串扰，码元传输速率是有上限的。

码元的传输速率有很多叫法，有：波特率、调制速率、波形速率或符号速率。它与比特率有一定的关系：

 1）当一个码元只携带1比特的信息量是，波特率（码元/秒）与比特率（比特/秒）在数值上是相等的。

 2）当一个码元携带n比特的信息量是，则波特率要换成比特率时，数值要乘以n。

要提高信息传输速率（比特率），就必须设法使得一个码元可以携带更多比特的信息量。这需要采用多元制。但真的是越多越好吗？

 所以就有了香农公式。

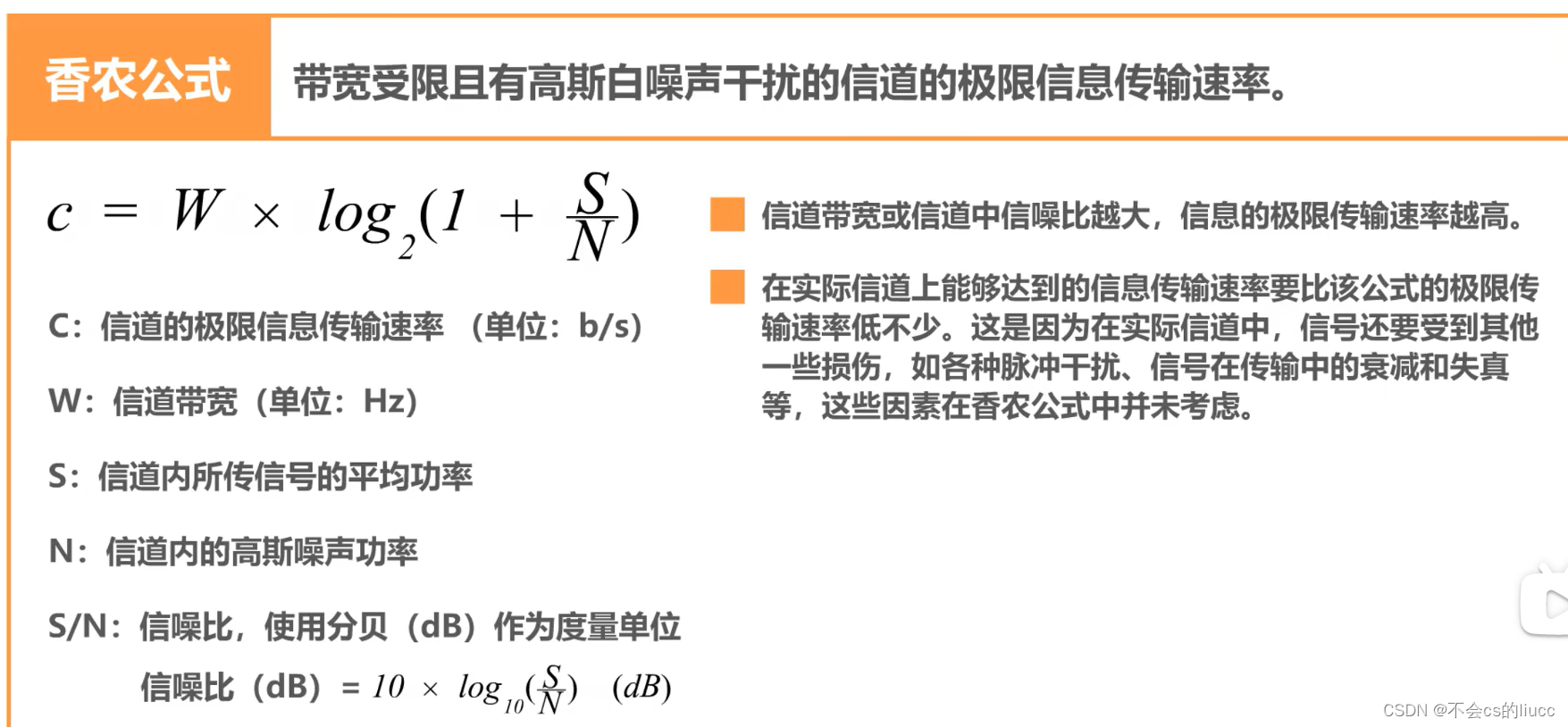

2、香农公式

 综合奈氏准则和香农公式，在信道带宽一定的情况下，要想提高信息的传输速率，就必须采用多元制，并努力提高信道中的信噪比。
