STM32学习之继电器控制

目录

一、继电器

1、简介

2、基本结构

 3、工作原理

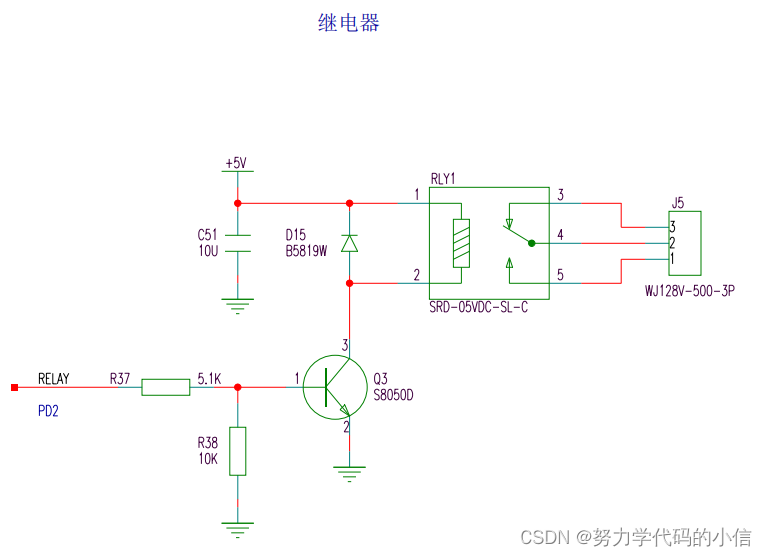

二、继电器控制

1、配置

 2、代码

---

一、继电器

1、简介

        继电器，一般指的是电磁继电器，也就是机械动作那种。它的基本原理，是利用了电磁效应来控制机械触点达到通断目的，给带有铁芯线圈通电---线圈电流产生磁场---磁场吸附衔铁动作通断触点，整个过程就是“小电流---磁---机械---大电流”这样一个过程。

2、基本结构

（1）电磁线圈：由一段导线绕成的线圈，当有电流通过时会产生磁场。

（2）铁芯：通常是软铁材料，用于增强线圈产生的磁场。

（3）衔铁：一种可动的金属杆，当受到磁场吸引时会移动。

（4）弹簧：用于使衔铁在没有磁场吸引时复位。

（5）触点：电路的开关部分，包括动触点和静触点，通过衔铁的移动来实现通断。

 3、工作原理

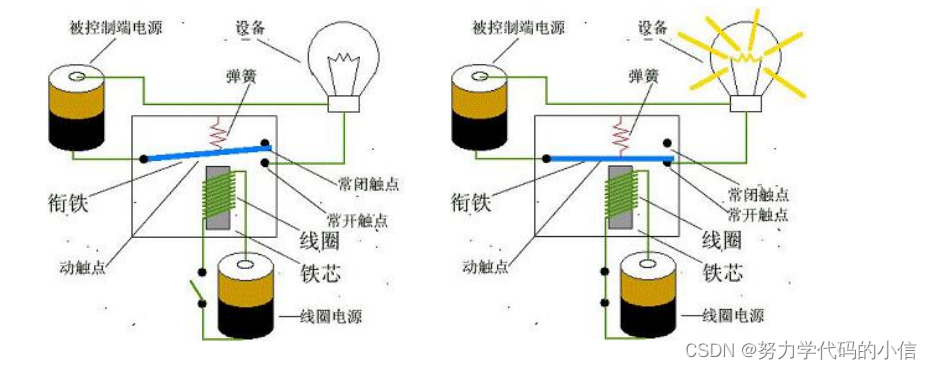

        如上图所示，继电器有常开触点和常闭触点，动触点就是一个公共端，这就是直流继电器，也就是继电器的线圈通过直流电时候（图上利用电池供电），带铁芯的线圈会输出对应的磁场，把衔铁吸附住，动触点一边会从常闭触点这边，跑到常开触点那边去，相当于常开触点吸合了。从图上看，启动/停止按钮，电池，继电器线圈形成了一个控制回路，只要这个回路吸合，线圈就会有线圈电流通过，同时产生磁场。

二、继电器控制

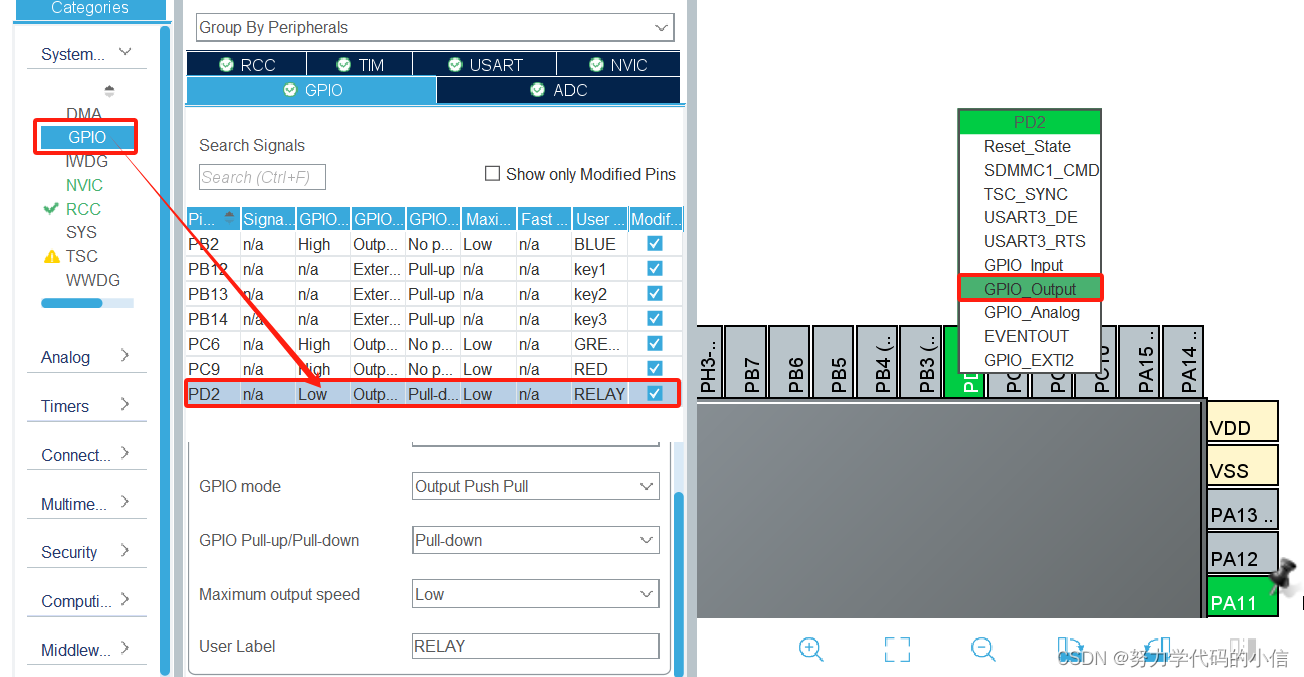

1、配置

 2、代码

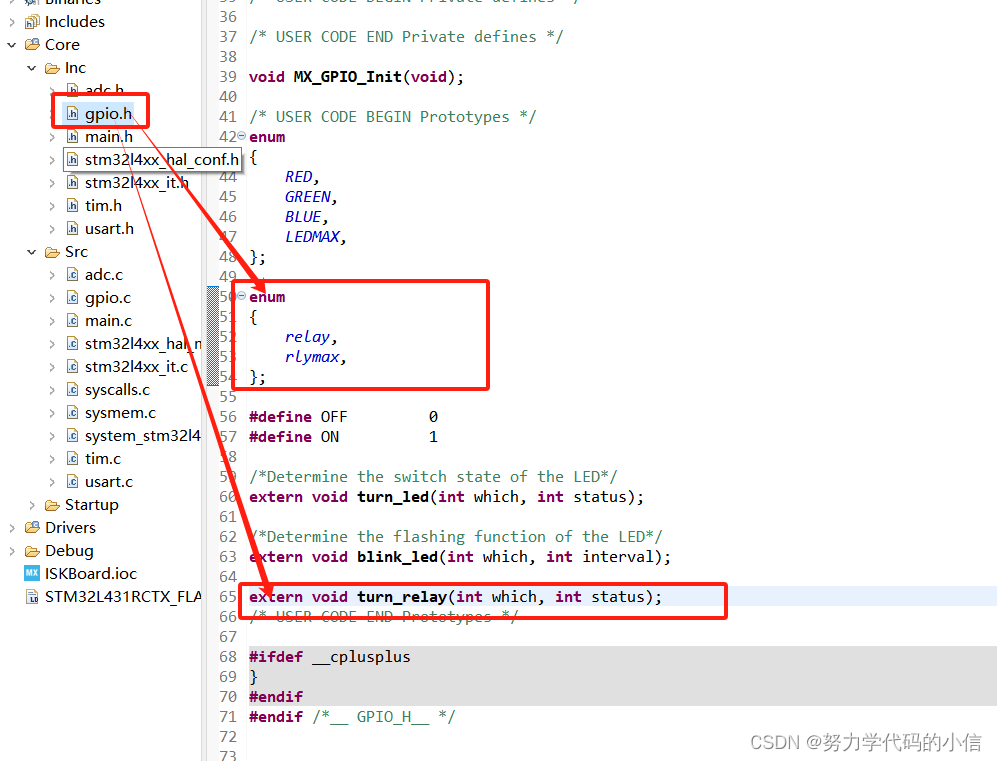

gpio.h

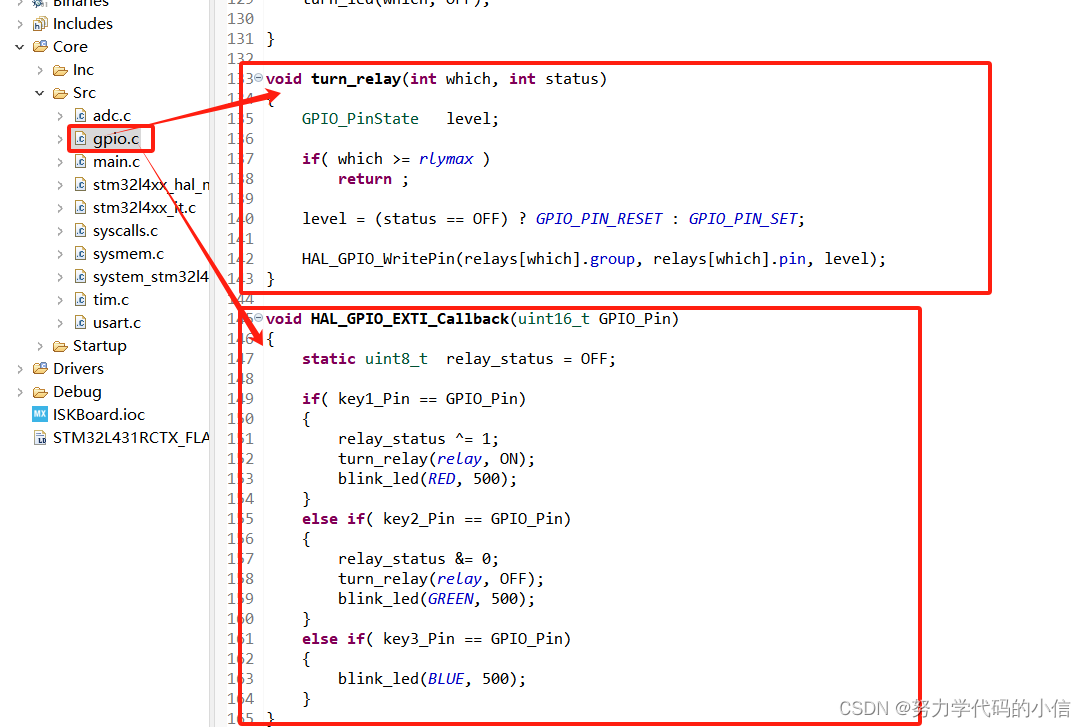

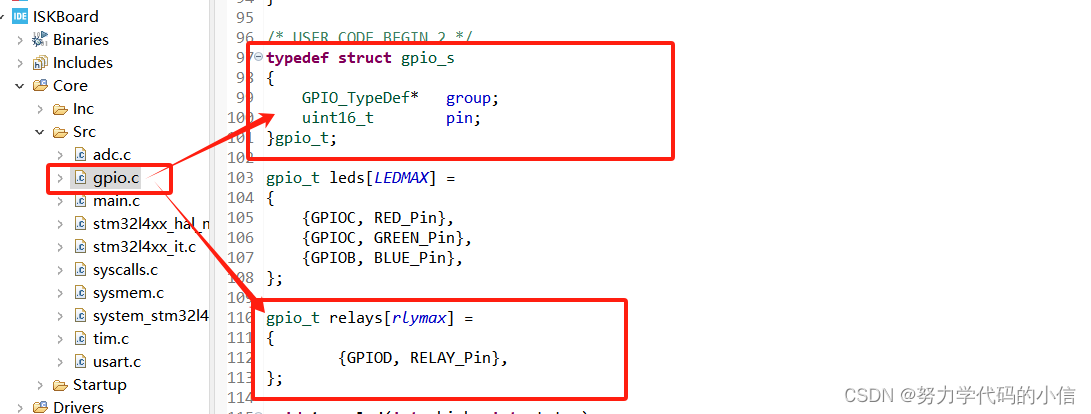

gpio.c

         key1用于打开继电器，key2用于关闭继电器。当按下按键的时候，会听见继电器“啪”的一声。
