一、作业内容
1、用实验验证,对于有数据的某扇区,如果没有擦除(Flash_erase),可否写入新数据?注:扇区号为学号 后2位,数据文本中要有姓名。
2、在ADC模块中,显示当前温度和芯片内部温度,感受温度变化(分别用冷、热触碰)。
二、源码
1、ADC实验
//======================================================================
//文件名称:main.c(应用工程主函数)
//框架提供:SD-Arm(sumcu.suda.edu.cn)
//版本更新:20191108-20200419
//功能描述:见本工程的..\01_Doc\Readme.txt
//移植规则:【固定】
//======================================================================
#define GLOBLE_VAR
#include "includes.h" //包含总头文件
//----------------------------------------------------------------------
//声明使用到的内部函数
//main.c使用的内部函数声明处
void Delay_ms(uint16_t u16ms);
float Regression_Ext_Temp(uint16_t tmpAD); //环境温度AD值转为实际温度
float Regression_MCU_Temp(uint16_t mcu_temp_AD); //MCU温度AD值转为实际温度
//----------------------------------------------------------------------
//主函数,一般情况下可以认为程序从此开始运行(实际上有启动过程,参见书稿)
int main(void)
{
//(1)======启动部分(开头)==========================================
//(1.1)声明main函数使用的局部变量
uint32_t mMainLoopCount; //主循环次数变量
uint8_t mFlag; //灯的状态标志
uint32_t mCount; //延时的次数
uint32_t mLightCount; //灯的状态切换次数
uint16_t num_AD1;
uint16_t num_AD2;
uint16_t num_AD3;
//(1.2)【不变】关总中断
DISABLE_INTERRUPTS;
//(1.3)给主函数使用的局部变量赋初值
mMainLoopCount=0; //主循环次数变量
mFlag='A';
mLightCount=0; //灯的闪烁次数
mCount=0;//记次数
//(1.4)给全局变量赋初值
//(1.5)用户外设模块初始化
gpio_init(LIGHT_BLUE,GPIO_OUTPUT,LIGHT_ON); //初始化蓝灯
adc_init(ADC_CHANNEL_1,AD_DIFF); //初始化ADC通道1,
adc_init(ADC_CHANNEL_15,AD_DIFF); //初始化ADC通道15
adc_init(ADC_CHANNEL_TEMPSENSOR,AD_SINGLE); //初始化ADC通道:内部温度
emuart_init(UART_User,115200);
//(1.6)使能模块中断
uart_enable_re_int(UART_User);
//(1.7)【不变】开总中断
ENABLE_INTERRUPTS;
printf("------------------------------------------------------\n");
printf("金葫芦提示: \n");
printf("(1)目的:ADC单端输入与差分输入测试 \n");
printf("(2)单端:内部温度传感器,通道号17,无需引脚对应 \n");
printf(" 差分:GEC引脚47、46(通道1、2) \n");
printf(" GEC引脚12、11(通道15、16 \n");
printf("(3)测试方法:单端:手摸芯片表面,A/D值增大,不要摸 \n");
printf(" 到引脚,静电可能损坏芯片 \n");
printf(" 差分:将引脚47接地、46接3.3V,观察通道1情况\n");
printf(" 将引脚46接地、47接3.3V,观察通道1情况\n");
printf(" 类似方法,观察通道15 \n");
printf("------------------------------------------------------\n");
printf("实验四第二题:显示芯片内部温度和当前温度\n");
printf("马彬明,学号32106100115\n");
//(1)======启动部分(结尾)==========================================
//(2)======主循环部分(开头)========================================
for(;;) //for(;;)(开头)
{
//(2.1)主循环次数变量+1
mMainLoopCount++;
//(2.2)未达到主循环次数设定值,继续循环
//延时1秒
if (mMainLoopCount<=3000000) continue;
//(2.3)达到主循环次数设定值,执行下列语句,进行灯的亮暗处理
//(2.3.1)清除循环次数变量
mMainLoopCount=0;
//(2.3.2)如灯状态标志mFlag为'L',灯的闪烁次数+1并显示,改变灯状态及标志
if (mFlag=='L') //判断灯的状态标志
{
mLightCount++;
mFlag='A'; //灯的状态标志
gpio_set(LIGHT_BLUE,LIGHT_ON); //灯“亮”
Delay_ms(1000);
}
//(2.3.3)如灯状态标志mFlag为'A',改变灯状态及标志
else
{
mFlag='L'; //灯的状态标志
gpio_set(LIGHT_BLUE,LIGHT_OFF); //灯“暗”
Delay_ms(1000);
}
num_AD1 = adc_ave(ADC_CHANNEL_1,8);
num_AD2 = adc_ave(ADC_CHANNEL_15,8);
num_AD3 = adc_ave(ADC_CHANNEL_TEMPSENSOR,8);
printf("第 %d 次采集\n",mCount);
printf("通道1(GEC47、46)的A/D值: %d\r\n",num_AD1);
printf("通道15(GEC12、11)的A/D值:%d\r\n",num_AD2);
printf("内部温度传感器的A/D值:%d\r\n",num_AD3);
printf("通道1(GEC47、46)的温度: %f\r\n",Regression_Ext_Temp(num_AD1));
printf("通道15(GEC12、11)的温度:%f\r\n",Regression_Ext_Temp(num_AD2));
printf("内部温度传感器的温度:%f\r\n\n",Regression_MCU_Temp(num_AD3));
mCount++;
} //for(;;)结尾
//(2)======主循环部分(结尾)========================================
} //main函数(结尾)
//======以下为主函数调用的子函数===========================================
//======================================================================
//函数名称:Delay_ms
//函数返回:无
//参数说明:无
//功能概要:延时 - 毫秒级
//======================================================================
void Delay_ms(uint16_t u16ms)
{
uint32_t u32ctr;
for(u32ctr = 0; u32ctr < 8000*u16ms; u32ctr++)
{
__ASM("NOP");
}
}
//======================================================================
//功能概要:连续判断三次GPIO的输入引脚,大部分为0,则认为有触摸
//参数说明:GPIO引脚
//函数返回:1:有触摸,0:无触摸
//原理概要:当GPIO引脚被定义为无上下拉输入功能时,容易收到外界干扰,本程序
// 把这个特性转为有用的功能,由于人体相当于一个大电阻,手触摸这个
// 引脚会使得引脚状态发生随机性改变,利用这种变化可以被视为有触摸,
// 实现了无触摸功能引脚的触摸功能
//======================================================================
//============================================================================
//函数名称:Regression_Ext_Temp
//功能概要:将读到的环境温度AD值转换为实际温度
//参数说明:tmpAD:通过adc_read函数得到的AD值
//函数返回:实际温度值
//============================================================================
float Regression_Ext_Temp(uint16_t tmpAD)
{
float Vtemp,Rtemp,temp;
if(tmpAD<=72)
{
return -274;
}
Vtemp = (tmpAD*3300.0)/4096;
Rtemp = Vtemp/(3300.0 - Vtemp)*10000.0;
temp = (1/(log(Rtemp/10000.0)/3950.0 + (1/(273.15 + 25)))) - 273.15 + 0.5;
return temp;
}
//============================================================================
//函数名称:Regression_MCU_Temp
//功能概要:将读到的mcu温度AD值转换为实际温度
//参数说明:mcu_temp_AD:通过adc_read函数得到的AD值
//函数返回:实际温度值
//============================================================================
float Regression_MCU_Temp(uint16_t mcu_temp_AD)
{
float mcu_temp_result;
mcu_temp_result=(float)(55+(100*((float)(mcu_temp_AD) - AD_CAL1))/(AD_CAL2 - AD_CAL1));
return mcu_temp_result;
}
2、flash通信
#define GLOBLE_VAR
#include "includes.h" //包含总头文件
//----------------------------------------------------------------------
//声明使用到的内部函数
//main.c使用的内部函数声明处
//----------------------------------------------------------------------
//主函数,一般情况下可以认为程序从此开始运行(实际上有启动过程,参见书稿)
int main(void)
{
//(1)======启动部分(开头)==========================================
//(1.1)声明main函数使用的局部变量
uint32_t mMainLoopCount; //主循环次数变量
uint8_t mFlag; //灯的状态标志
uint32_t mLightCount; //灯的状态切换次数
uint8_t mK1[32]; //按照逻辑读方式从指定flash区域中读取的数据
uint8_t mK2[32]; //按照物理读方式从指定flash区域中读取的数据
uint8_t flash_test[32]={'A','B','C','D','E','F','G',' ','t',
'o',' ','S','o','o','c','h','o','w',' ',
'U','n','i','v','e','r','s','i','t','y','!'};
uint8_t result; //判断扇区是否为空标识
//(1.2)【不变】关总中断
DISABLE_INTERRUPTS;
//(1.3)给主函数使用的局部变量赋初值
mMainLoopCount=0; //主循环次数变量
mFlag='A'; //灯的状态标志
mLightCount=0; //灯的闪烁次数
//(1.4)给全局变量赋初值
//(1.5)用户外设模块初始化
gpio_init(LIGHT_BLUE,GPIO_OUTPUT,LIGHT_ON); //初始化蓝灯
//(1.6)使能模块中断
//(1.7)【不变】开总中断
ENABLE_INTERRUPTS;
printf("------------------------------------------------------\n");
printf("金葫芦提示: \n");
printf("(1)目的:flash扇区读写数据测试 \n");
printf("(2)测试过程:两种读写数据方式 \n");
printf(" 第一种:使用flash_write向50扇区写入一串字符串 \n");
printf(" 再用flash_read_logic将字符串读出,并用printf打印 \n");
printf(" 第二种:使用flash_write_physical向32扇区写入一串字符串\n");
printf(" 再用flash_read_physical将字符串读出,并用printf打印 \n");
printf("------------------------------------------------------\n");
printf("实验四:对于有数据的某扇区,如果没有擦除(Flash_erase),可否写入新数据\n");
printf("马彬明,学号32106100115\n");
//(1)======启动部分(结尾)==========================================
//擦除第51扇区
flash_erase(51);
//向50扇区第0偏移地址开始写32个字节数据
flash_write(51,0,32,(uint8_t *) "旧文本:马彬明学号尾数115\n");
flash_read_logic(mK1,51,0,32); //从51扇区读取32个字节到mK1中
printf("第一次读取51扇区的32字节的内容: %s\n",mK1);
//不擦除读取51扇区
flash_write(51,0,32,(uint8_t *) "新文本:马彬明学号尾数115\n");
flash_read_logic(mK2,51,0,64);
printf("第二次不擦除读取51扇区的32字节的内容: %s\n",mK2);
//(2)======主循环部分(结尾)========================================
} //main函数(结尾)
三、现象
1、ADC实验

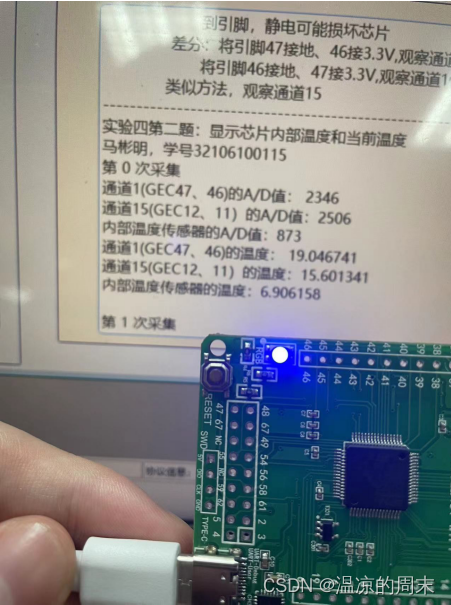

开始执行

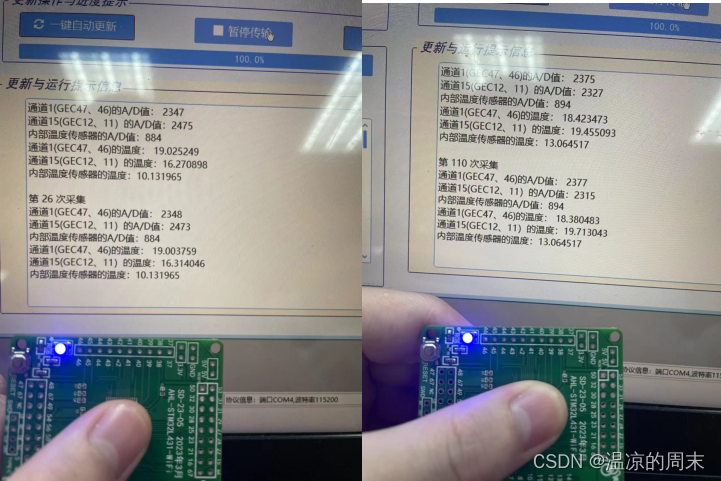

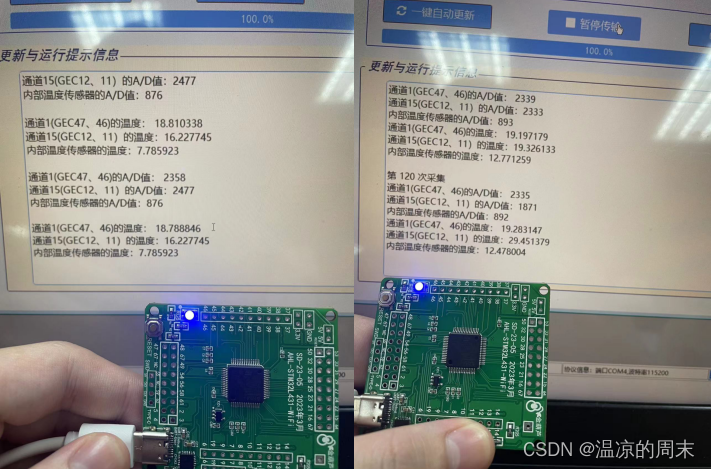

触摸芯片观察内部温度传感器的温度:
可以看到内部温度传感器的温度由最初的摄氏6度升到10摄氏度再升到13摄氏度

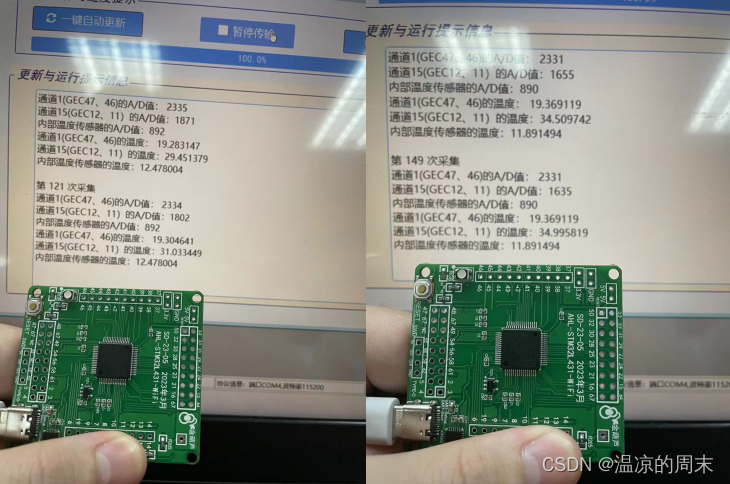

触摸通道15(GEC12,11)的位置,观察其温度变化
可以看到通道15(GEC12,11)的温度由最初的16摄氏度左右逐渐上升,上升到34摄氏度左右。

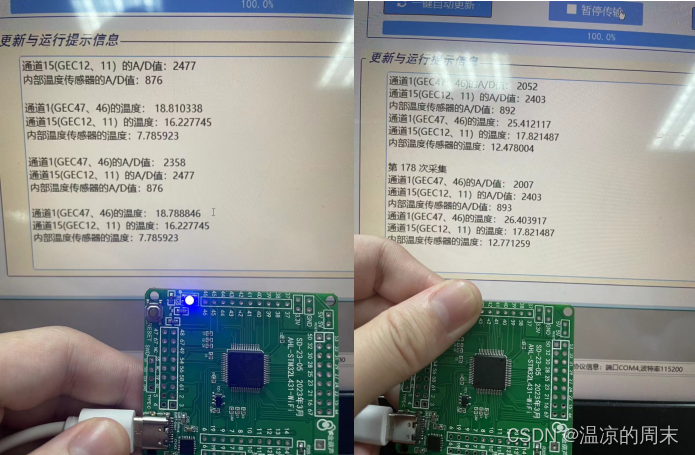

触摸通道1(GEC47,46)观察其温度变化
可以看到温度由最初的16摄氏度左右逐渐上升到30摄氏度左右。
2、flash实验

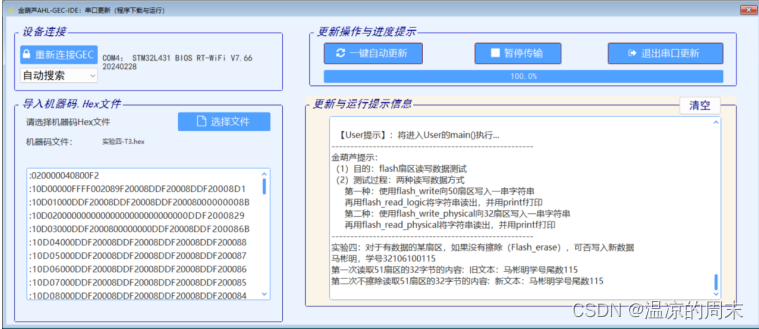

在没擦除内容的情况下,是可以向扇区写内容的,实验结果显示,不擦除扇区内容直接些内容,读出来的内容是新写进去的内容,旧的内容被新的内容取代了。
四、分析思考

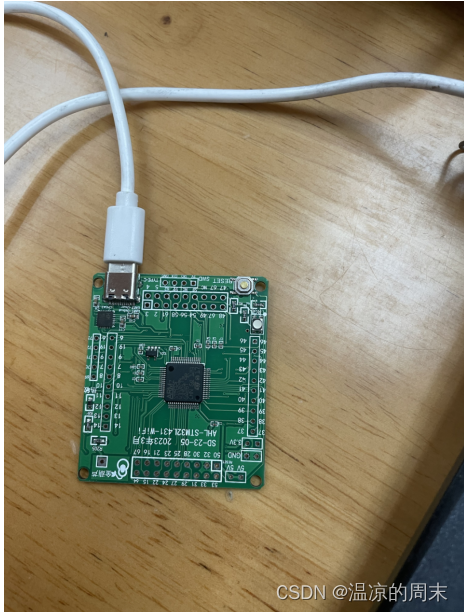

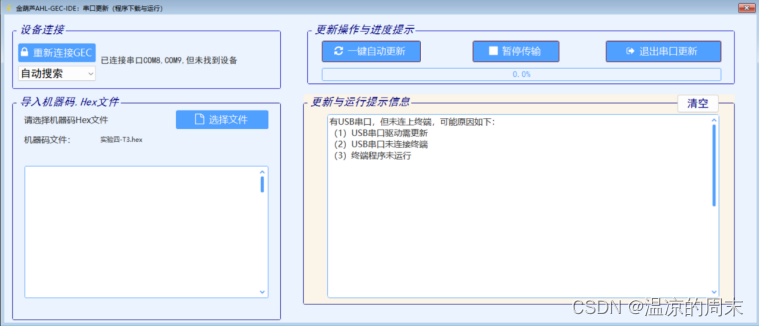

问题1:在做实验三时,学号尾号为15,将扇区15擦除后整个板子不亮了,也无法重启
解决问题:开发板的低扇区(0-26)的位置是bios的内容,当清除15扇区的内容后,bios就无法使用了,所以即使给板子通上电,板子也无法正确的运行程序。需要给开发板重新烧写bios程序才可以正确的运行。

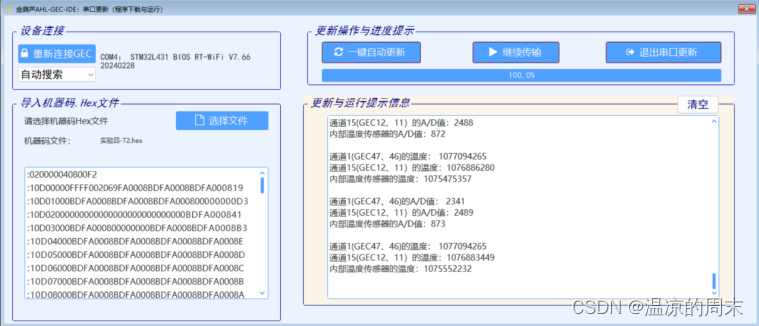

问题2:在做第二题时采集的温度出现了如下的情况
分析:输出的温度不在我们日常的范围内,所以可能是输出的格式出了问题。

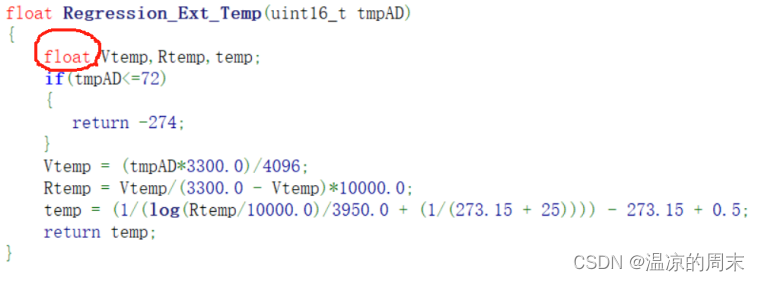

函数输出的结果的类型为float,所以应在输出时将输出类型变为%f

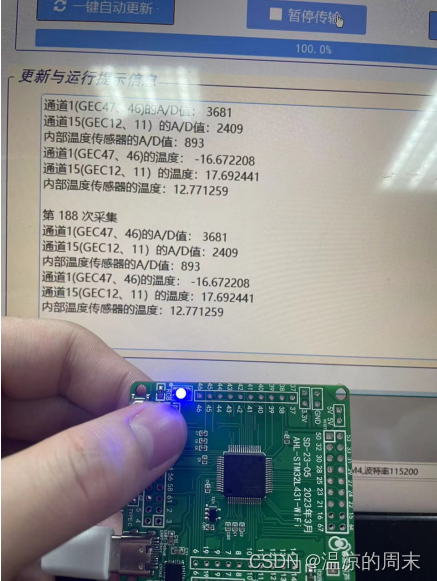

问题三:实验中遇到这样的情况,手只接触GEC47,而不接触GEC46
分析:有实验结果可以知道,这样做的时候通道一的A/D值变得很高,

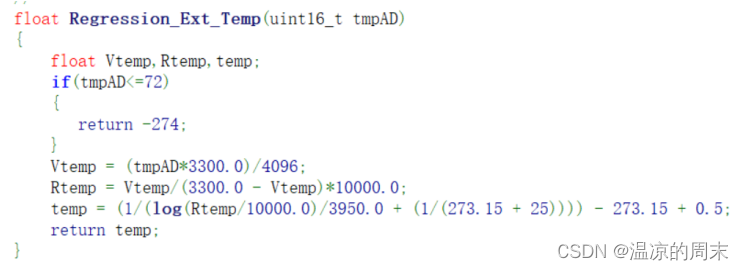

实际上有代码可以得知,需要先将将 AD 值转换为对应的电压值Vtemp,再将将电压值转换为对应的电阻值Rtemp,最后将电阻值转换为实际温度值。当我直接出47的时候,会导致Vtemp变小,Rtemp变大,最终导致temp为负值
