常用的几种码型仿真

一、实验目的：

学习SystemView软件的使用方法

学习如何生成数字基带信号NRZ、RZ、AMI码。

掌握NRZ、RZ信号的功率谱。

二、实验器材：

装有SystemView by ELANIX软件的电脑

三、实验内容：

用System View构造一个NRZ、RZ及AMI仿真系统，观察各模块输出波形，分析功率谱。

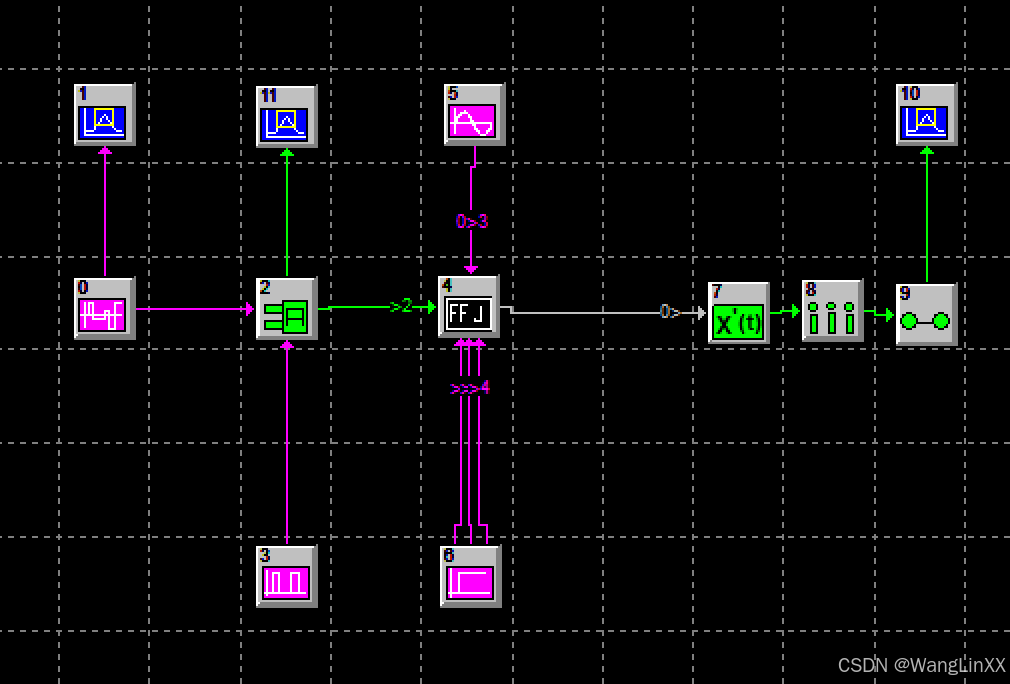

绘制NRZ、RZ系统模型：

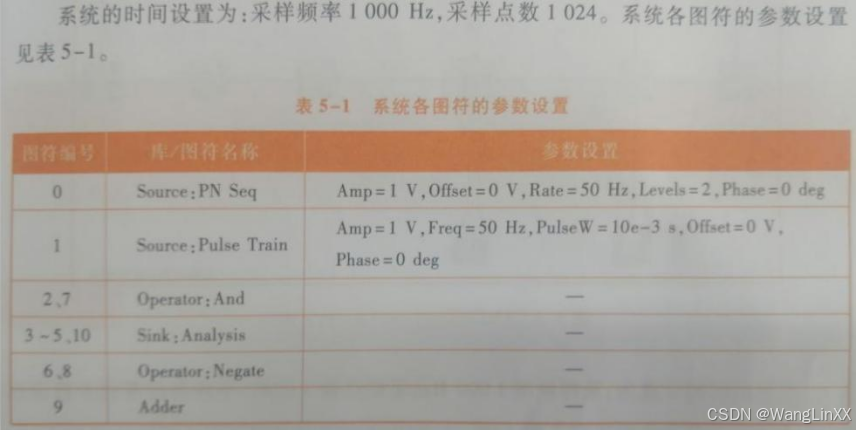

其中参数设置：采样频率1000HZ，采样点数为1024

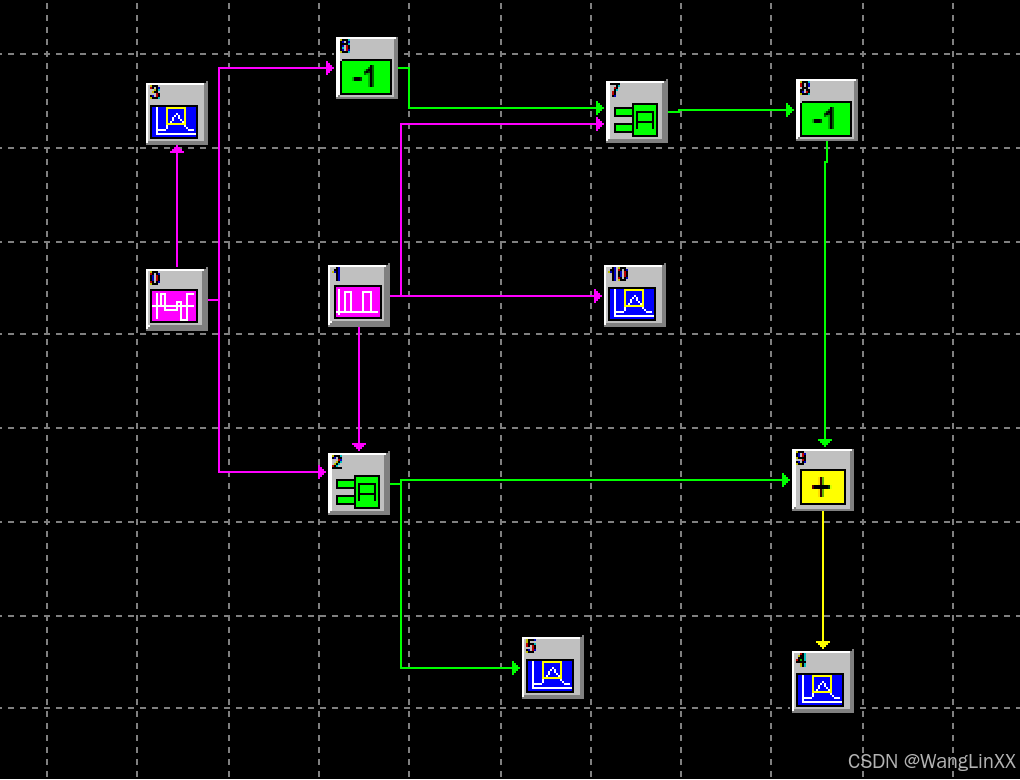

AMI仿真系统如下：

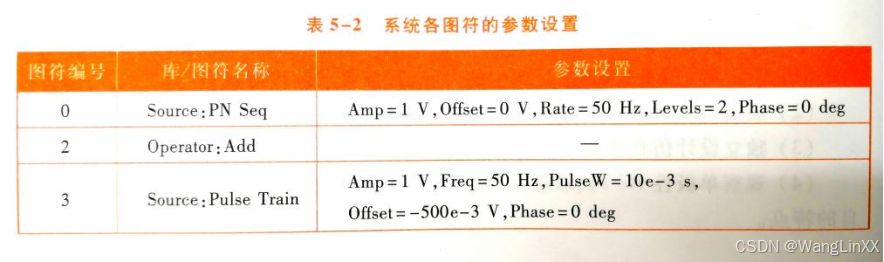

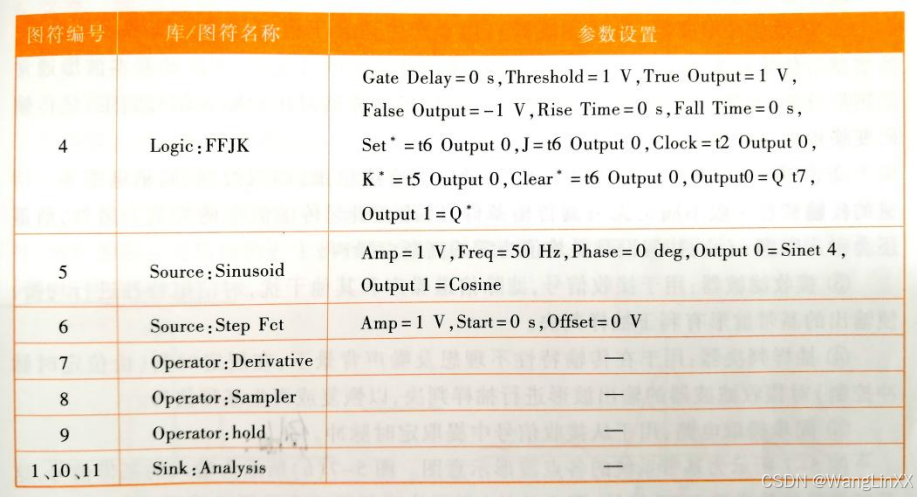

参数设置：

系统的时间设置为：采样频率1000HZ，采样点数为1024，

• 实验结果

（一）NRZ、RZ系统

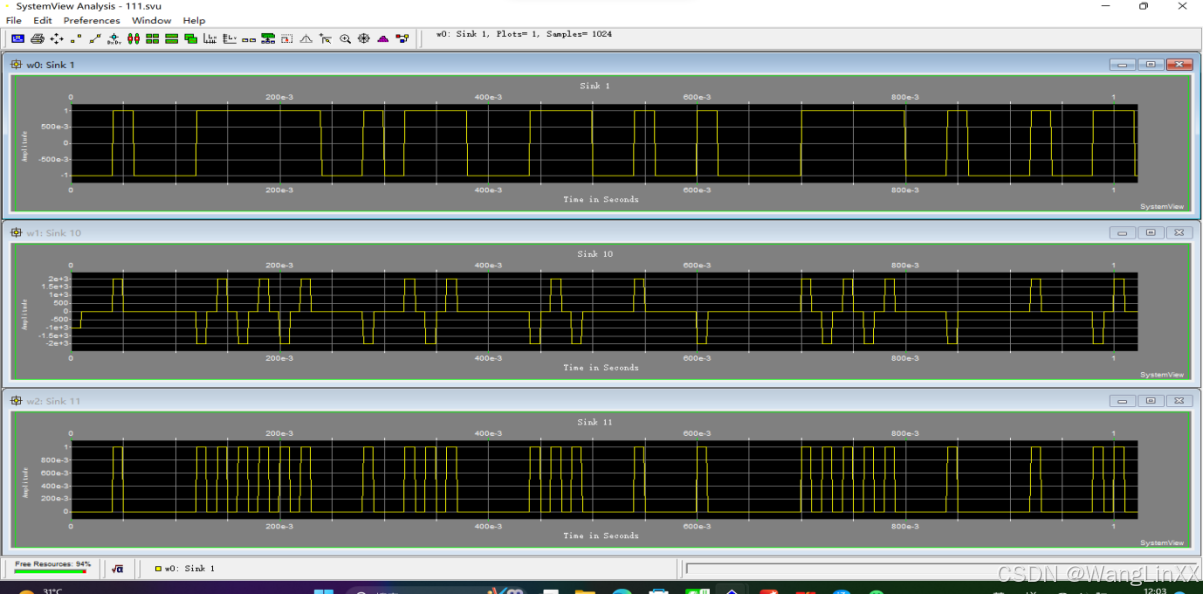

分析图

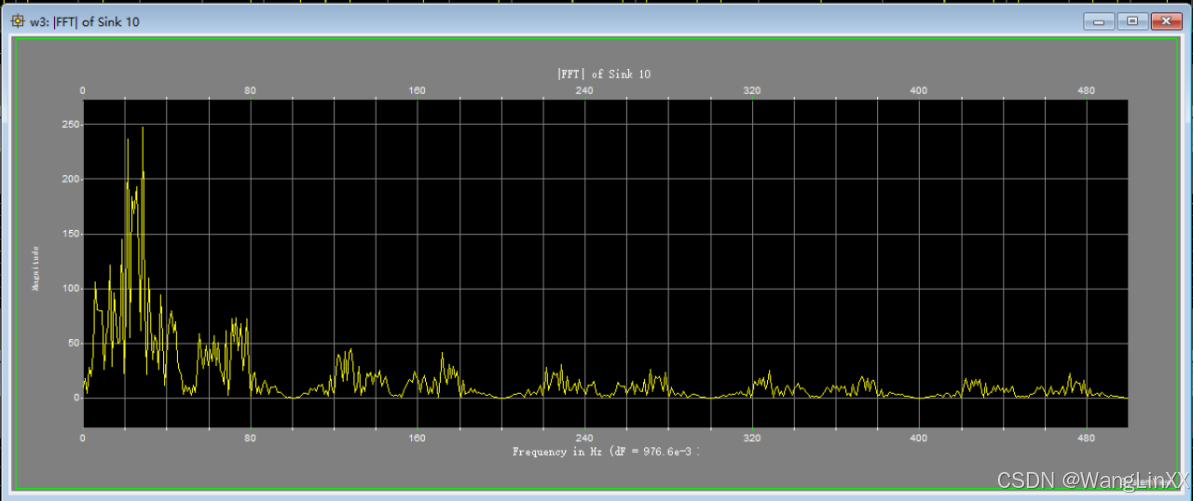

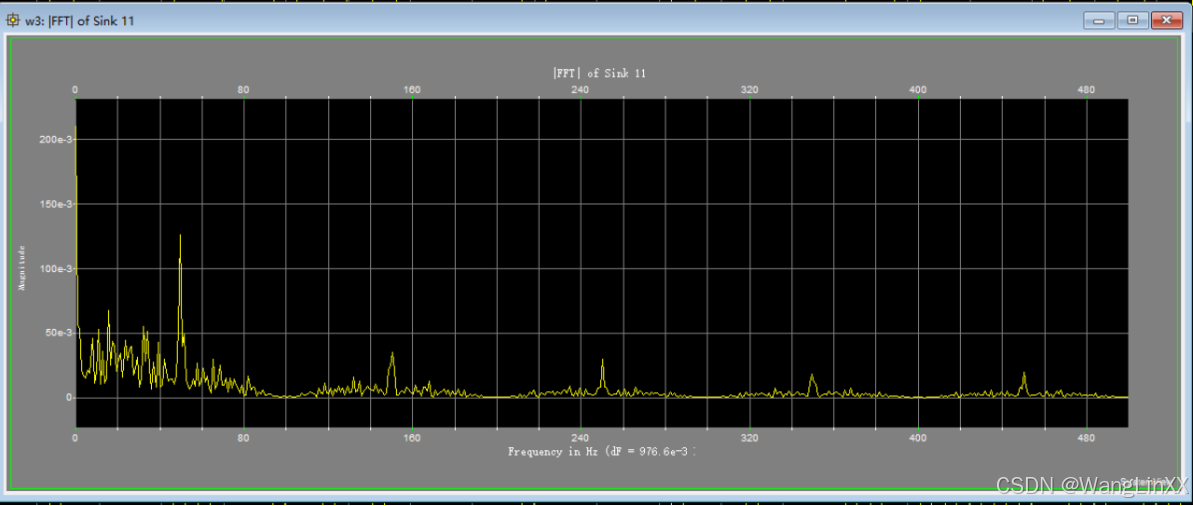

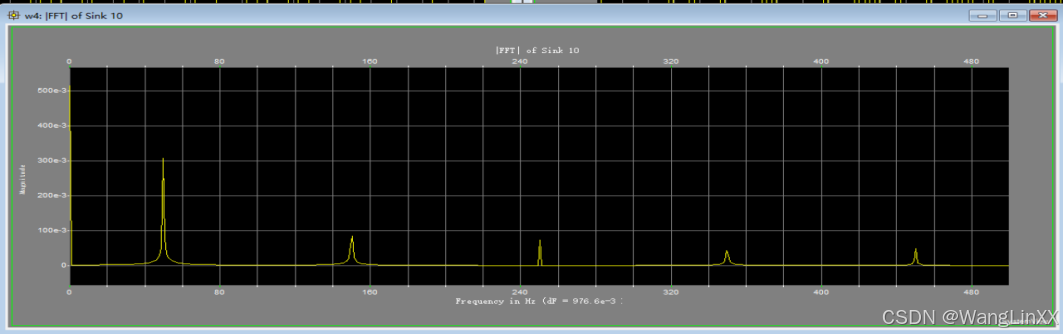

频谱图

（二）AMI仿真系统

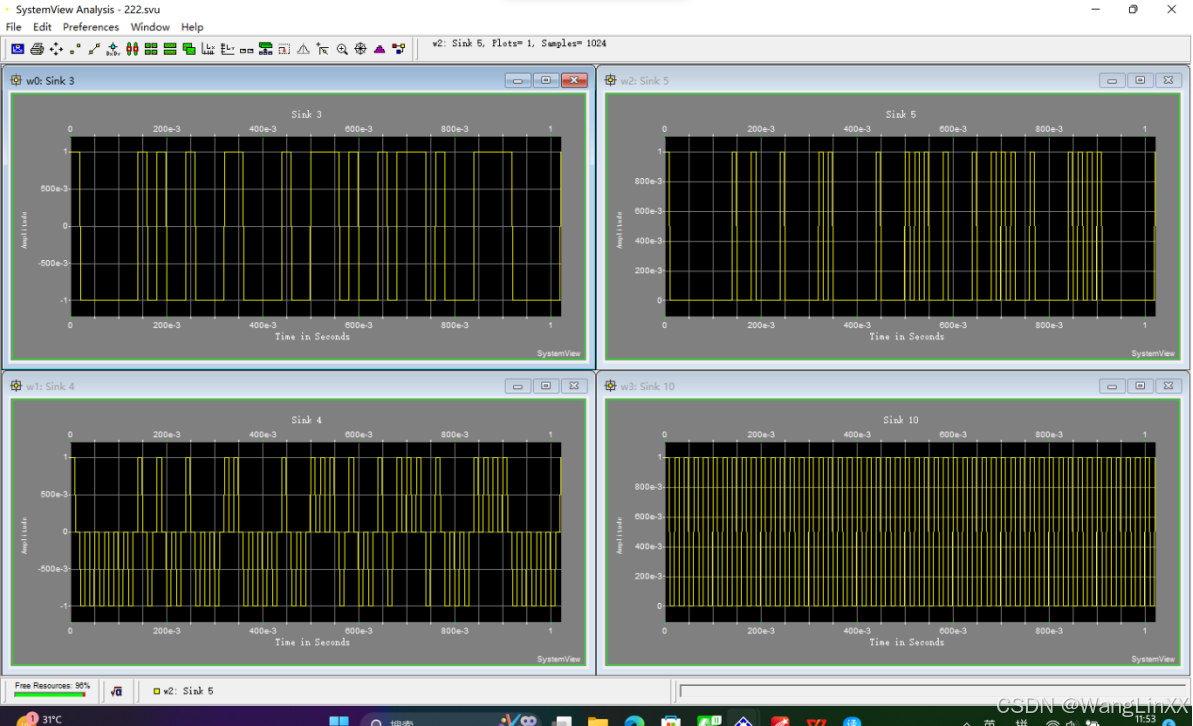

分析图

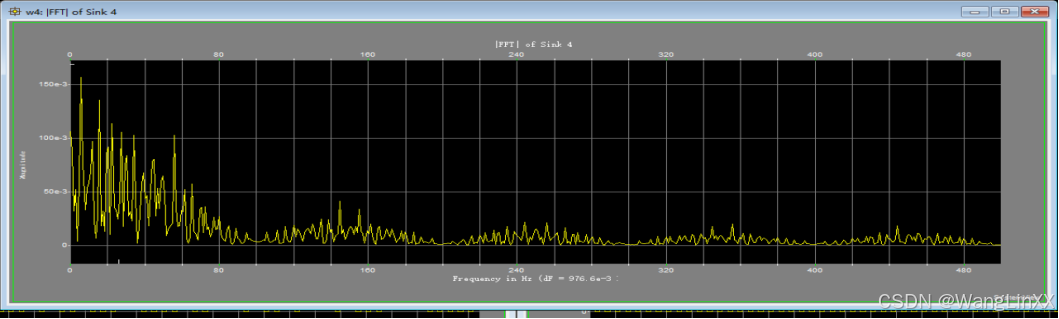

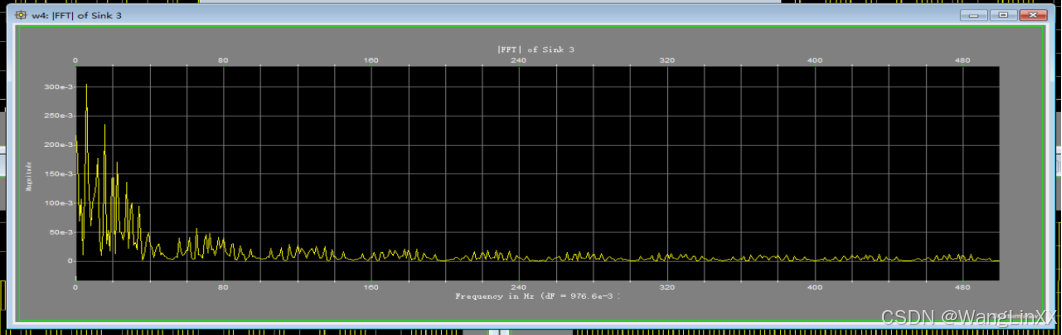

频谱图

五、实验小结

本次实验主要学习了SystemView软件的使用方法，以及如何生成数字基带信号NRZ、RZ、AMI码。通过使用System View软件，我们成功构造了一个NRZ、RZ及AMI仿真系统，并观察了各模块输出波形，分析了功率谱。

在实验过程中，我们首先简要介绍了AM信号的调制解调过程，然后让学生绘制了NRZ、RZ系统模型。通过对比观察，我们掌握了NRZ、RZ、AMI码波形的区别，以及它们的功率谱特性。

NRZ、RZ和AMI信号的功率谱密度各有特点，主要区别在于它们的时间域波形特性导致的频率域表现不同。具体分析如下：

AMI信号：AMI（Alternate Mark Inversion）信号是一种双极性编码信号，其特点是相邻两个“1”之间电平相反。这种信号在频率域中具有明显的峰值，这是由于其时间域上的信号电平交替变化导致的。AMI信号的功率谱密度因此会显示出与其编码规律相对应的频率成分。

NRZ信号：NRZ（Non-Return to Zero）信号的电平在一个比特周期内保持不变。如果当前比特为1，则信号电平为高；如果当前比特为0，则信号电平为低。由于其在整个比特周期内电平不归零，NRZ信号的功率谱密度通常表现为连续谱线和离散谱线的组合。对于占空比为100%的NRZ信号，其谱效率为理论最大谱效率的一半。

RZ信号：RZ（Return to Zero）信号与NRZ信号的不同之处在于，每个比特周期结束时，信号电平会返回到零电平。这种信号的功率谱同样具有离散谱线和连续谱线，但是由于其在每个周期结束时归零，其频谱宽度会比NRZ信号宽。对于占空比为50%的RZ信号，其谱效率为理论最大谱效率的1/4。

总的来说，这些信号之间的功率谱密度差异主要是由于它们在时间域上的波形特征不同，导致了在频率域上的能量分布有所区别。AMI信号由于其交替变化的电平特性，在频率域中表现出明显的峰值；而NRZ信号由于其电平在整个比特周期内不变，其功率谱密度呈现出连续和离散的组合；RZ信号则因为其归零特性，在频谱上表现出更宽的带宽。

通过本次实验，我们不仅掌握了使用System View软件进行通信仿真的基本方法，还学会了如何生成和分析数字基带信号。这对于我们今后在通信领域的学习和研究具有重要意义。
