什么PCB走线不能是直角

PCB为什么不能直角走线

1.看电路的频率

当电路频率低时，可以直角走线，但是当电路频率高时，就不能用直角走线了。比如在高速电路中（比如现在的USB3.0HUB等）。

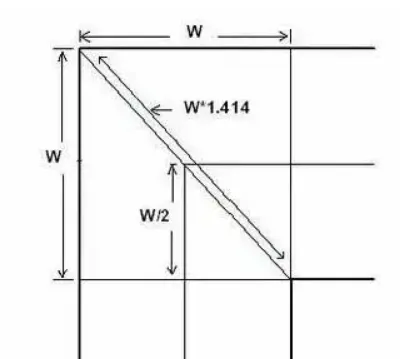

直角走线时，在拐角处的线宽会变大，大概是正常线宽的1.414倍。这就导致会产生一定的信号反射，还会产生寄生电容、寄生电感和尖端EMI。这些都会对高速信号产生一定的干扰。

在高频高速PCB设计过程中，通常将阻抗变化控制在±10％的范围内，否则可能会产生信号失真。这意味着，如果我们把高频电路阻抗设置成常用的50Ω，那阻抗控制就要在45Ω~55Ω之间。

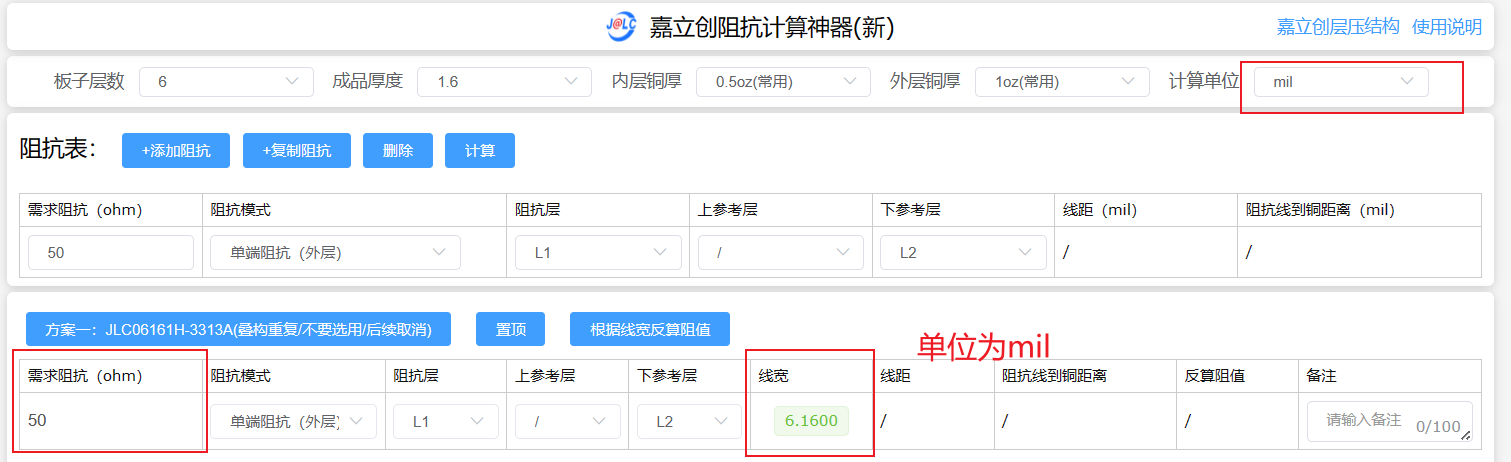

这时我们通过嘉立创阻抗计算可得到，当阻抗为常用的50ohm，板层为6层，阻抗层为L1,下参考层为L2。计算可得线宽为6.61mil

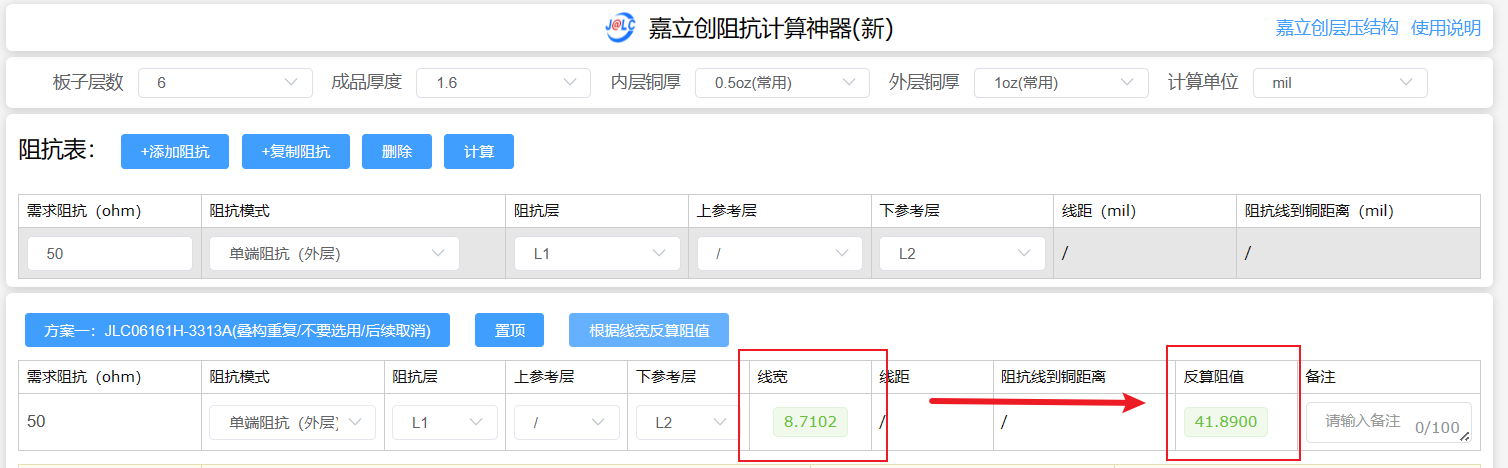

这时假如在高速通道中突然出现了一个直角走线，根据计算可得（6.16*1.414=8.71024mil）时，反算阻值则为：41.89

而41.98是不符合45Ω~55Ω这一个标准的，所以当出现这一个情况的时候，可能就会对高速传输的线路造成干扰，信号很可能就会失真。

2.电路过度腐蚀

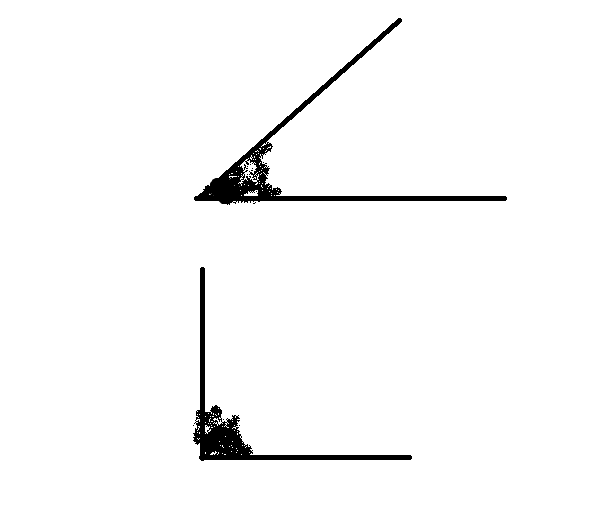

PCB上的线路都是通过腐蚀得来的。当走线为锐角时，就可能以为药水在锐角处积累，导致过度腐蚀。这就是常说的“酸角”。

理论上直角90°走线也较容易沉积药水，会有轻微的腐蚀性化学物质吸附效应

所以应当避免直角走线。

3.美观问题

经常有人说，玩电子的多多少少有一些“强迫症”。原理图要画的规整。PCB走线要整齐美观。

直角走线在layout时，会给人一种尖锐的感觉，不太符合美观要求。正所谓PCB也要“面子”，所以，这也是为什么在低速电路设计当中，也很少直角走线的原因。
