PCB走线线宽与电流的关系
0.引子
在画完电路图后,接下来就是“更新原理图到PCB当中”这一个步骤了。
当在“合理”的摆放好元器件后,接下来就是“走线”了。其中的“线”相当于一座座“桥梁”。使元器件与元器件之间建立连接。让它们成为一个整体。

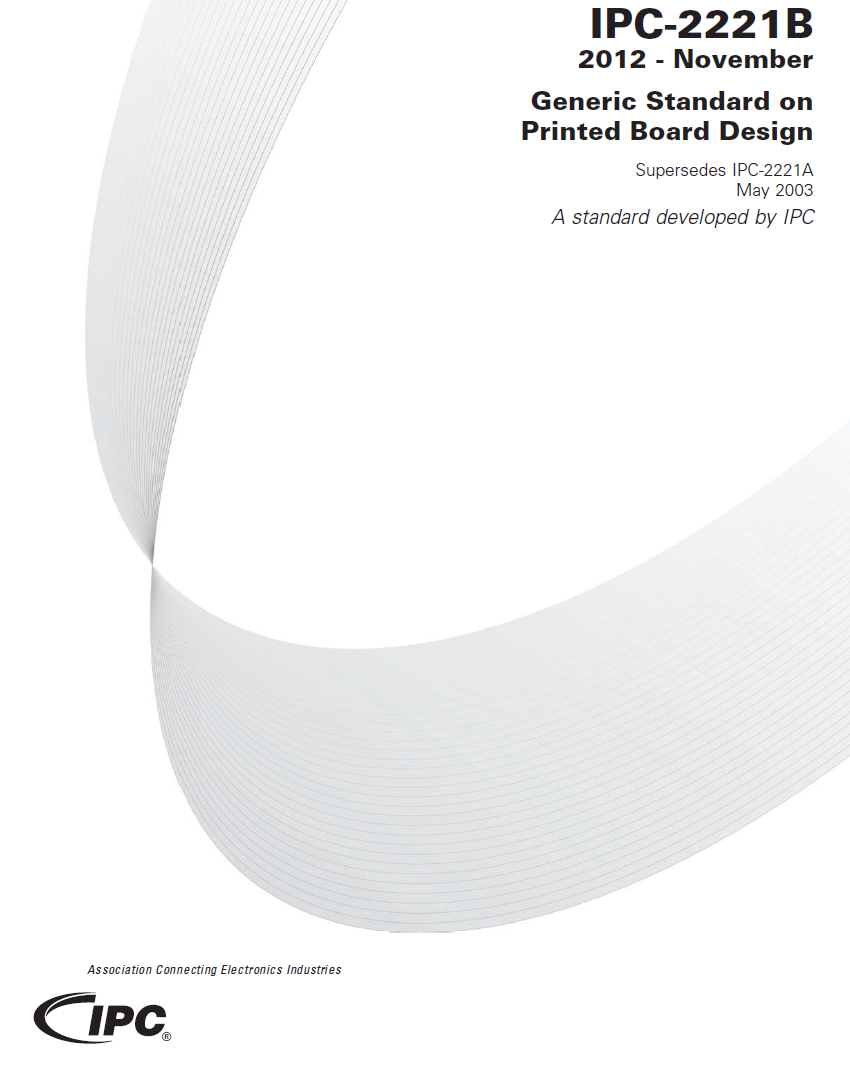

俗话说“国有国法、家有家规”。在PCB走线当中也有一些规定与标准。比如高频线路要用什么走线,电源线路需要什么走线。《IPC-2221 印制板设计通用标准》,它是一个很好的指南,但是我们依然需要根据PCB实际情况去调整我们的走线。

而在所有的电子装置里,有一项是绕不开的——电源线。我今天想分享的就是PCB走线线宽与电流的关系。
对了,我们讲一个小故事吧:
"在一个明亮的早晨,在我们熟悉的PCB城镇里,一条电流小子满怀激情地流淌着,准备开始它的新一天。它匆匆忙忙地奔跑,像是有一股不可阻挡的力量在驱使着它。文章里的主角,也就是我们的走线,躺在那里,早已准备好接纳它。走线一边打哈欠,一边向电流小子大声喊话: ‘你看起来精神十足,但别忘了,你必须遵守我们的约定——我的线宽就是你的流量上限,别因为你的激情让我刚醒就“过载”了!’ 然后,电流小子笑笑,对走线说: ‘好的,朋友。 顺便说一句, 你的线宽真的很有趣, 不知道谁设计的, 设计你的人真是一个天才!’ 然后,一切就是那么和谐,那么有趣,

1.PCB走线宽度考虑什么?

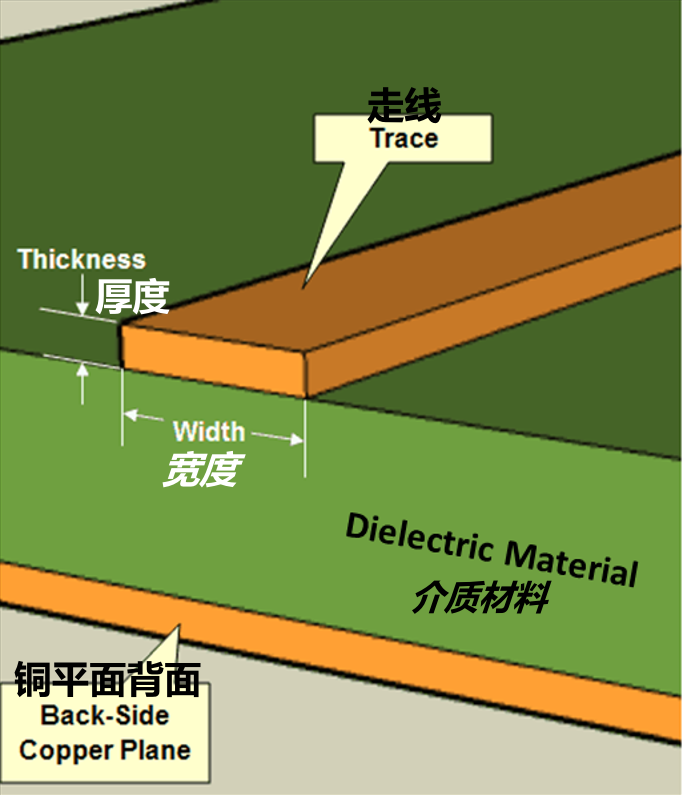

PCB走线是PCB上面铜材质的导体,用于在PCB表面传导信号。它是板子经过蚀刻后留下的铜箔部分。流经铜线的电流会产生大量热量。正确的 PCB 走线宽度和厚度有助于最大限度地减少电路板中的热量积聚。走线越宽,电流电阻越低,热量积聚越小。这就是为什么需要关注电流和线宽的关系。

在每一个EDA软件当中,PCB的走线总是从默认的走线宽度开始的。但这样的默认走线宽度并不总是适合所需的PCB。我们在在确定正确的走线宽度时,需要考虑几个因素:
- 铜层厚度 – 铜厚度是 PCB 上的实际走线厚度。大电流 PCB 的默认铜厚约为 1 盎司(35 微米)至 2 盎司(70 微米)。
- 走线的横截面积 – PCB 上更高的功率要求需要具有更高横截面积的走线。这与走线宽度成正比。
- 走线的位置 – 底部或顶部或内层
2.如何设计大电流PCB?
大电流PCB在“充电装置”当中非常常见
比如这一个桌面充电装置:六路249W桌面充电器 - 嘉立创EDA开源硬件平台 (oshwhub.com)
如果有一个理想的电源给这个桌面充电器进行充电,输入为“24V”,当满载情况下,则可以计算流过的电流为249W/24V=10.375A
这应该可以称为大电流了吧。这时倘若走线宽度为默认走线宽度,则可能导致这条走线温度急剧升高,甚至分分钟可能烧断,导致装置异常。
数字、射频和电源电路主要处理或传输低功耗信号。这些应用的铜重量为 1-2 盎司,承载电流从 mA 到 1A 或 2A。
某些应用(如电机控制)需要高达 50A 的电流,这将需要 PCB 上更高的铜重量和更大的走线宽度。针对高电流要求的传统设计方法是加宽铜走线并将走线的厚度增加到 2 盎司。这将增加电路板上的空间要求以及电路板上的层数。
3.如何计算线宽?
有许许多多的PCB走线宽度计算器,而在计算当中,我们也需要考虑到温度的因素:走线宽度是电阻和电流等变量的函数,同时取决于允许的温升。通常,允许在25°C的环境温度下温升10°C。如果电路板材料和设计允许,甚至可以允许温升20°C
对于走线的线宽,我们可以利用:PCB走线载流计算器来进行计算。

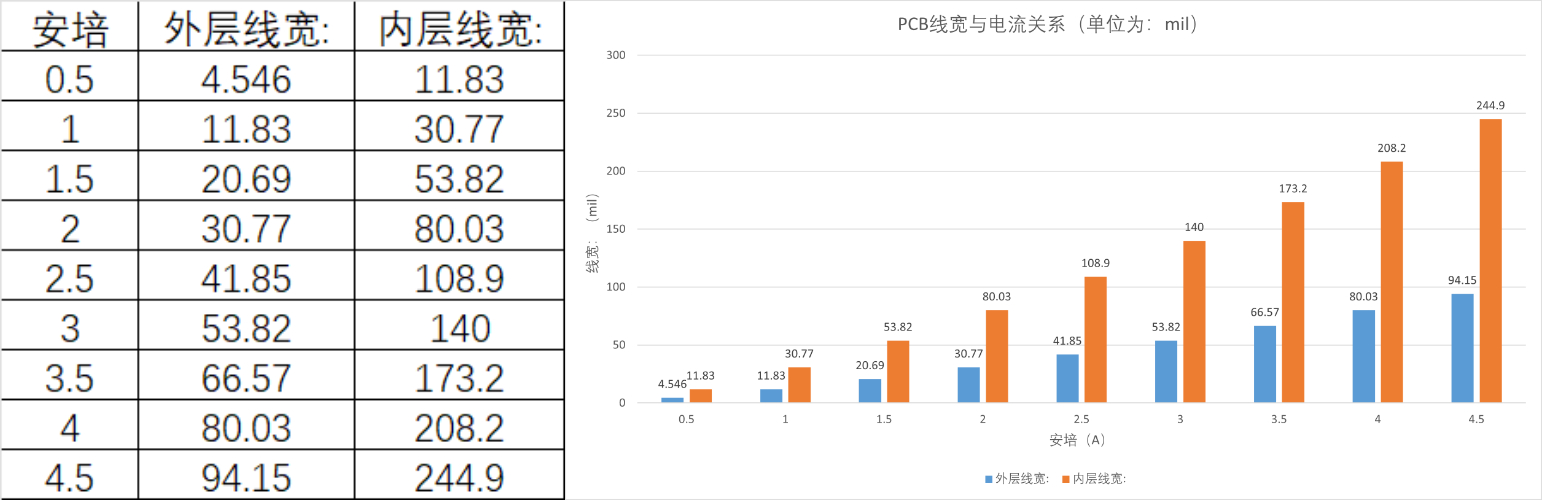

粗略的计算后,可以得到一张表,大家可以参考一下
条件:默认1oz铜厚+10℃升温,线宽单位默认为mil

4.尾巴

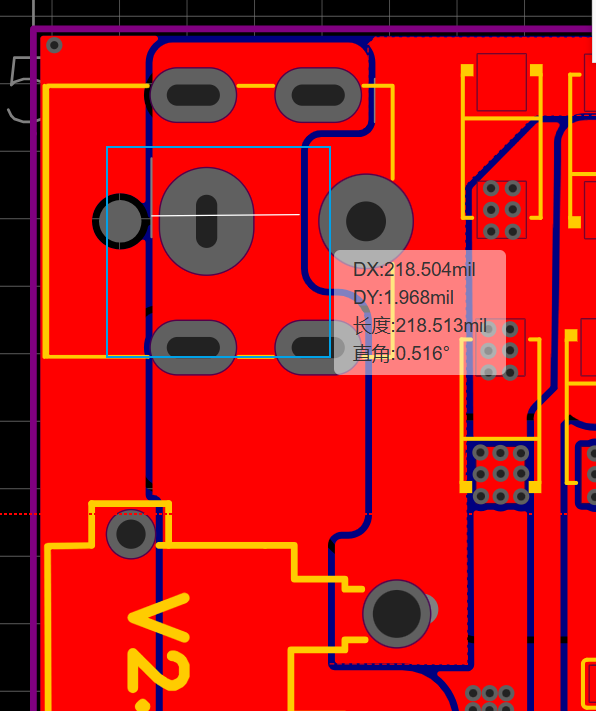

其实对于电源走线,当某块PCB上信号线较少,但是需要大电流时,可以利用“多边形覆盖”进行处理,既好看,也能保证大电流的通过性

让我们用文章引子里面的小故事结束我们的文章:
"在我们的探索旅程即将结束之时,电流小子有些舍不得走线朋友。他驻足了一会,转头看着走线,带着一丝微笑和尽量轻松的语气说: '朋友,谢谢你的陪伴和承载,你知道么,你的线宽和我的大小刚刚好。我们配合得真完美,就像花生酱和果酱一样完美的组合。'走线也笑了,回答:'是的朋友,我们的关系确实是个绝佳的比喻,说明了正确的匹配如何无缝地进行工作。'就这样,我们的电流小子和走线从那天开始,更加尊重和理解对方的负载,他们平衡的关系,向我们揭示了’PCB走线线宽与电流’关系的重要性,值得我们对PCB的设计和制造过程投入更多的精神。

希望这篇文章对大家有帮助,欢迎关注我的BLOG,这篇文章也会同步与我的博客当中,同时,我的博客还有很多其他文章,[欢迎大家访问](FANBlog – Zaofan Creative Technology (fansnetworks.top))
