上一节讲述了sequence以及virtual sequence的工作原理，但是其中的技术细节没有展开描述，本节主要讲sv和uvm的基础知识，是我们编写组件都会用到的。

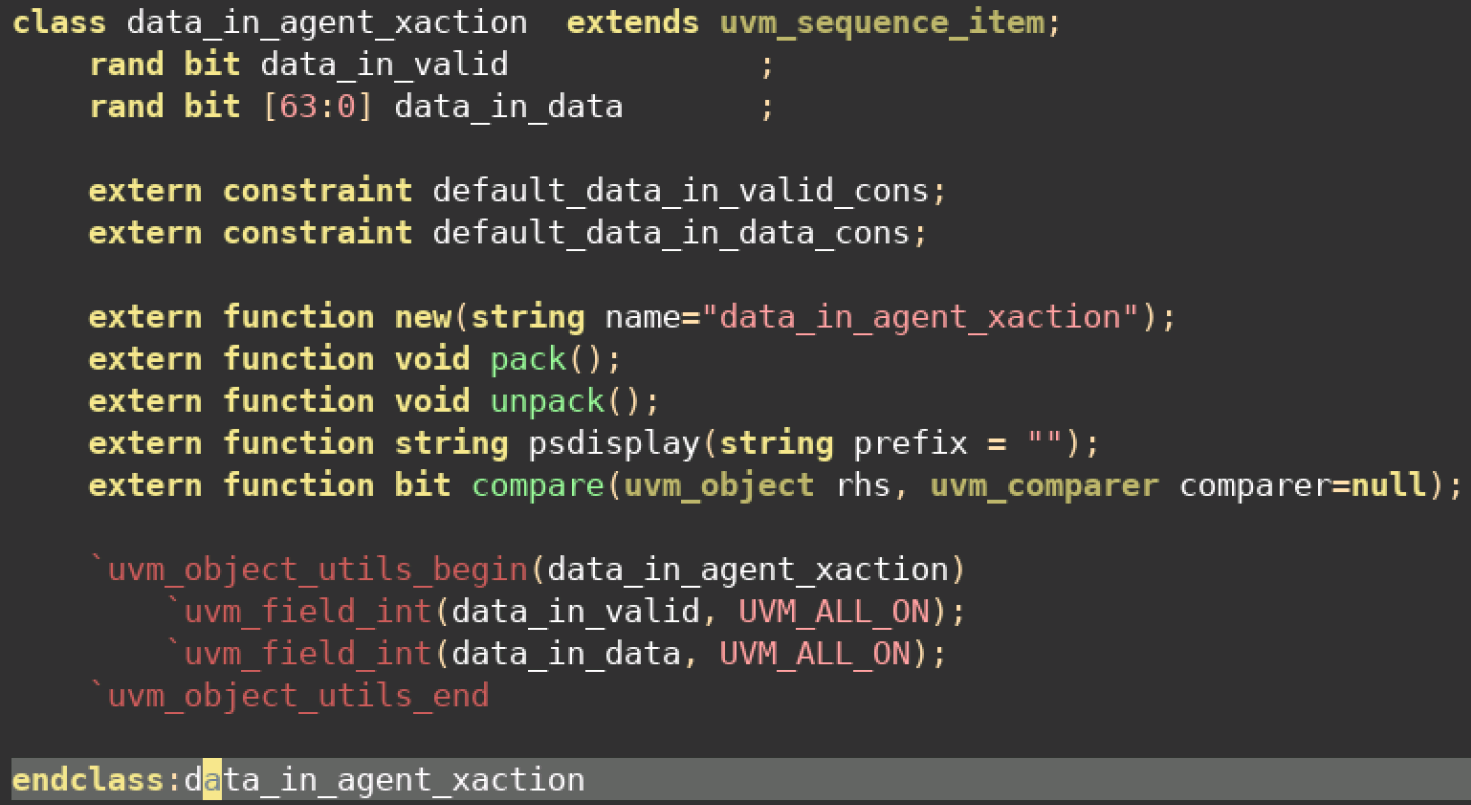

根据上一节引用的transaction代码，前两行定义了输入的信号类型，接下来是随机信号的约束。最后讲变量注册到uvm_field。这一节讲主要用的数据结构，数据类型和随机化。下一节主要讲field automation机制。

我们在产生激励或者处理的数据的时候会用到各种数据结构。上面例子，transaction中定义了两个信号，vld和data，一般情况下，环境会将随机好的数据放到队列里，当需要发送的时候，从队列取出。但是如果rtl的接口数据位宽是8bit，就需要把data按8bit存放，这时会用到尺寸为8，位宽是8bit的数组来存放64bit的数据。

上面是一种简单的情况，sv提供了很多数据结构的选择，用于处理各种复杂的情况。下面简单介绍一下常用的，不是全集，只是想到的一些常用的。

一、常用的数据结构

数组：int data0[3];

动态数组：int data1[];

队列：int data2[$];

数组的复制

我们常常用到复制操作，使用复制的数据进行计算，删改等操作可以避免改变原始数据。

①常量数组：

dst_data0 = src_data0；

②动态数组：

dst_data1=new（src_data1）；

③动态数组如果只想复制其中一部分：

dst_data1=new[3]（src_data1）;

定位

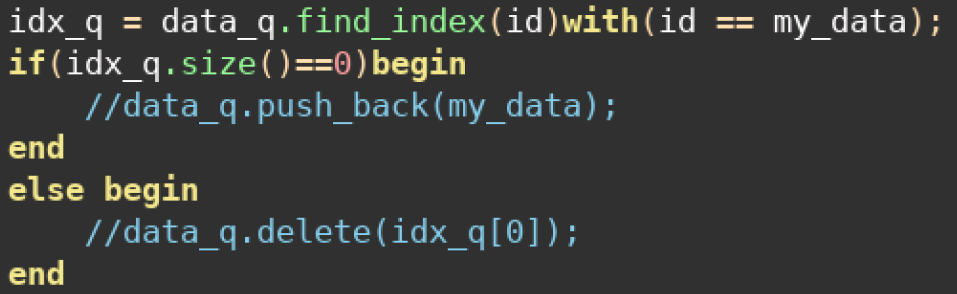

find_index适用于数组与队列，find_index有多个用法，下面举个简单例子，基本上已经够用了。右边表达式表示在data_q中找到数值等于my_data的数，将其所在位置的索引放到左边的队列中，因此左边实际上放的是索引。我们使用find_index得到索引之后，就可以使用索引对查找到的数据进行操作，同时也可以根据是否查询到目标的数据my_data，来进行一些操作。

排序

以队列为例，我们通过int data_n[$]的方式定义了队列，定义之后队列还是空的，称之为size=0。队列也支持初始化和复制等操作。

常用的队列操作就是push_back、pop_front。当产生一个数时，通过push操作放到队列里面，使用的时候通过pop操作取出来。有一些场景需要将队列里面的数据重新排序，会用到一些方法：shuffle：将队列里面的元素打乱位置；sort：将队列里面的元素按从小到大排序；reverse：将队列的元素倒序。

下面这一小段代码的含义是：将已知的队列打乱顺序，通过foreach，逐个处理队列的元素，将已知队列的数据逐个pop_front出来，再逐个push_back到另一个队列里。

有的场景需要我们按顺序发包，为了保证严格按顺序执行，包里面带有顺序编号psn，要求按从小到大排列，此时就会用到sort。

二、随机化方式

约束块

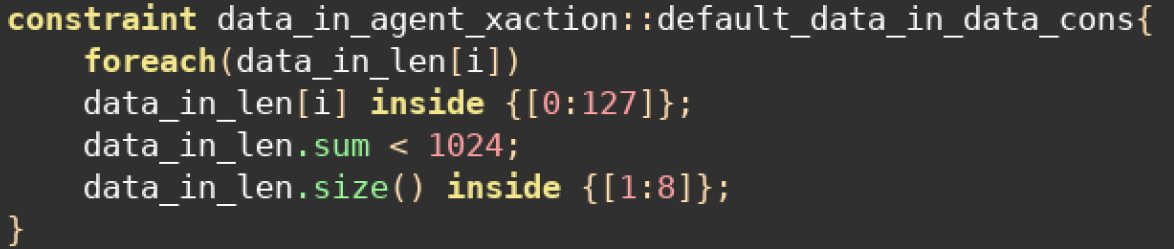

上面例子中如果需要在一定范围内随机data，一般我们会将约束写在constraint中

随机化transaction

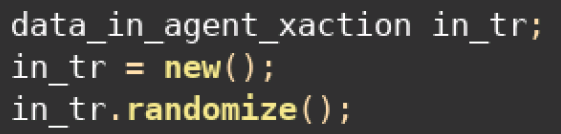

上述transaction定义好变量之后，并切已经将随机的约束写好，那么我们如何在激励或者配置使用这个transaction呢？如下代码，首先实例化这个transaction，然后调用randomize函数，就产生一个符合约束的transaction了。

应用举例

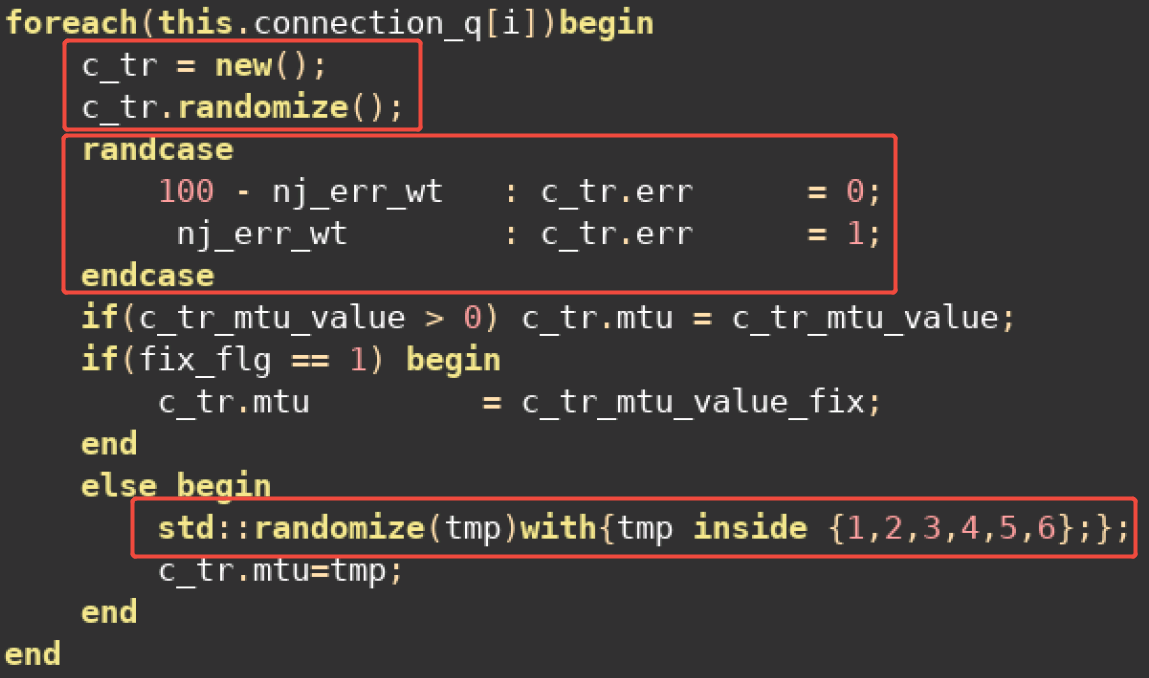

以下代码中展示了常用的随机使用方式，使用foreach产生队列size那么多个数的transaction：①实例化并使用randomize随机transaction的内部变量；②randcase的使用，按设定的权重产生c_tr内的err变量；③使用std::randomize进行随机化。
