前提
OSD 中 开启HDR, 电脑显示设置中,开启HDR功能
现象及原因
1. 白屏,缺少HDR的数据
2. 五颜六色的花屏,HDR数据不对
解决方法
使用CA-310色彩分析仪调数据,并配合tool工具将数据写进flash里。
色彩分析仪的使用
1. 使用前需要关闭debug,并确保DDCCI指令可以正常执行。
2. 提前装好usb驱动和OGC工具
3. 打开色彩分析仪的电源,方口USB线连接电脑和色温仪
4. 校零
使用色彩分析仪要先校零,开机之前将先将探头上的指向环调到0-CAL,然后开机,大概5秒左右后,液晶显示屏显示“PUSH 0-CAL KEY”,然后按下色彩分析仪上的0-CAL键,开始校零,注意:校零时不要将探头对着光线。
5. 点击工具上的Connect CA310,等待连接色彩分析仪
6. 连接成功后将探头上的指向环调到MEAS上,然后点击工具上的Check FW

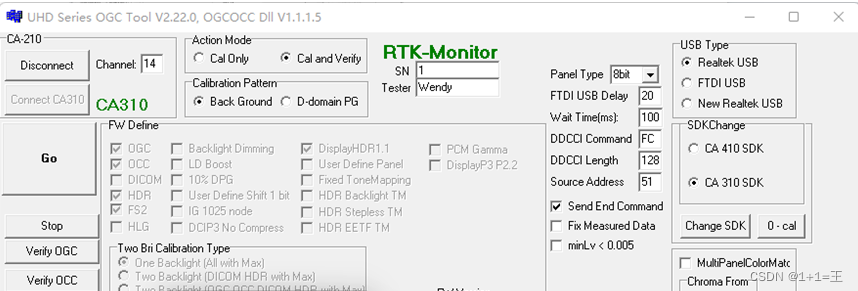

如果软件已经开了相应功能,点击Check FW后,工具上就会勾选相应的功能。因为我软件上开了OGC、OCC还有HDR,所以我点击工具上的Check FW后,就会勾选这三个,如图
支持 FREESYNC_II则打开
检查是否定义好了OCC,OGC,FREESYNC_II的存储位置是多少bank,有无冲突,在我这个项目中,OCC和OGC使用的是同一个bank,FREESYNC_II 一个bank。
如果在Check FW 时出现Communication Error!,检查一下debug有没有关,以及DDCCI是否正常。
Check FW 成功 如图
7. 测数据
将套头垂直贴着自己要测的显示器中央位置,点击go。
如果测试时出现

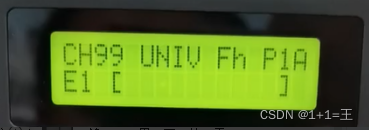

是因为当前显示器的LV值太低,通过手动调节可以解决。先将彩色分析仪和电脑断开连接,在彩色分析仪液晶显示屏处于的状态下,按下
键,界面处于
状态,按下
键,界面处于 状态,按
键调至Lv之下的数值,把显示器调至白屏,然后将探头垂直贴着显示器,将数值改成300即可,注意,让要色彩分析仪模拟显示器上的Lv值也到300才行),直至测试完成,测试完成数据就会烧进flash里面。此时Gamma和HDR就都有效果了。
8. 保存数据

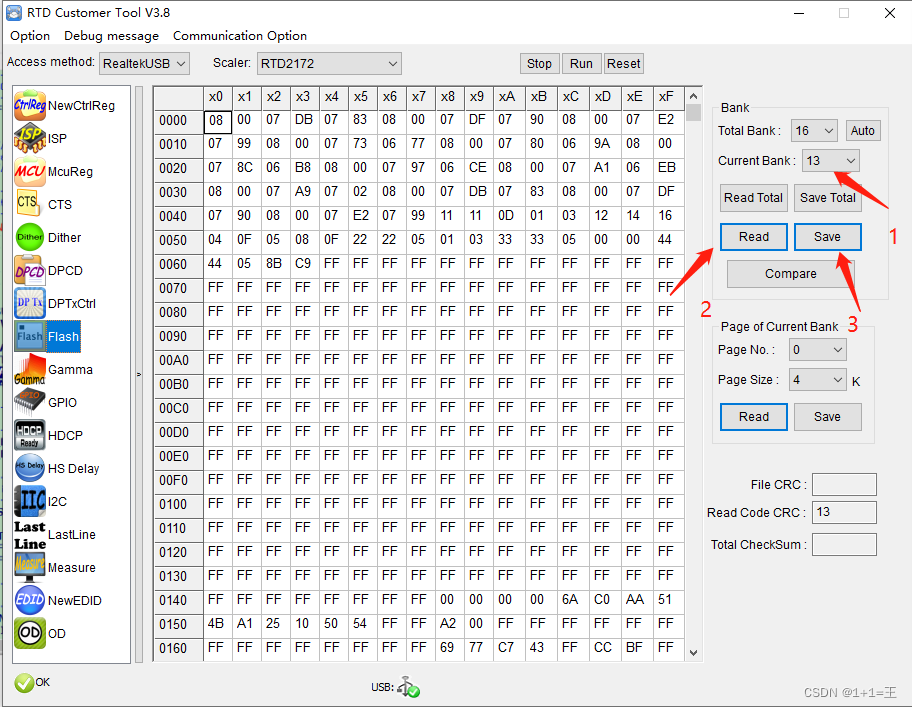

打开烧录工具,读取flash,将对应bank的数据读取出来,步骤Flash->Read->Save,注意保存的文件大小为64K。

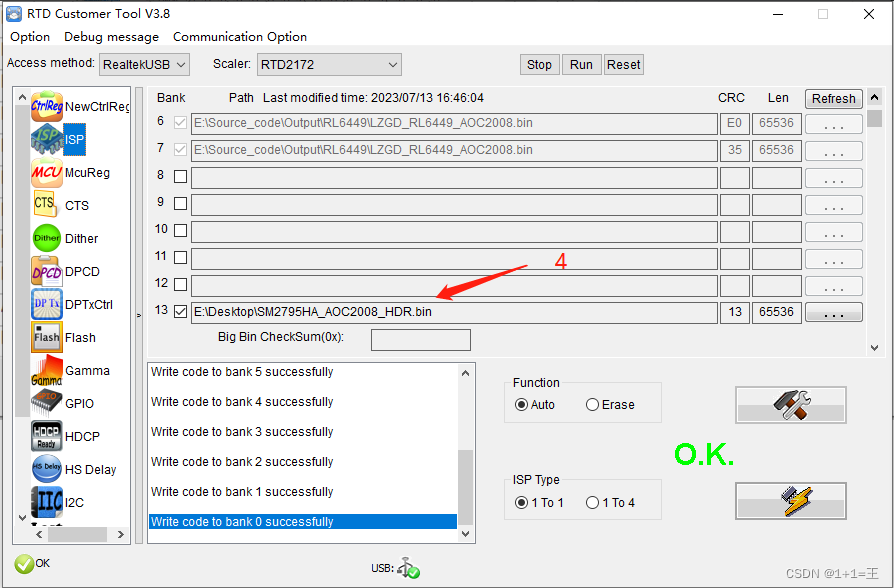

修改需要重新烧录软件,可以在Project.h文件中找到_OGC_FLASH_BANK,看看所在的bank是多少,比如我的是在第13bank,单独把第13bank的数据保存下来,之后跟生成的.bin文件一起烧录即可。
