OLED工作原理及结构

最新推荐文章于 2025-06-25 00:18:58 发布
原创 最新推荐文章于 2025-06-25 00:18:58 发布 · 2.6w 阅读 · 186 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#单片机

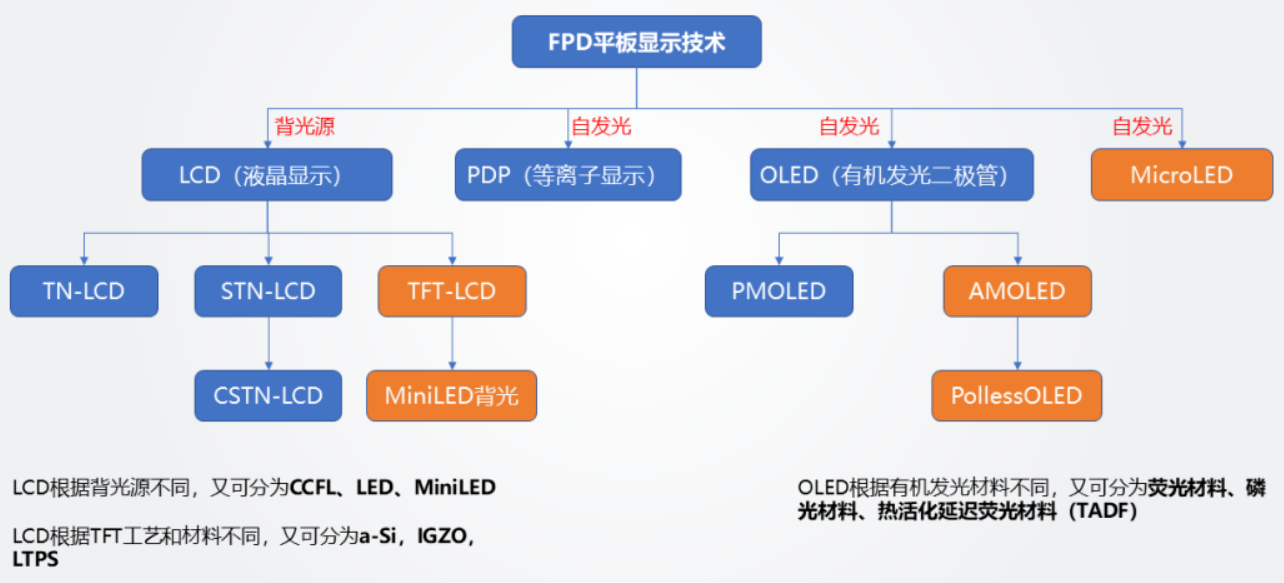

1.主流显示面板技术：LCD，OLED，MicroLED

2.主流显示屏的发展趋势

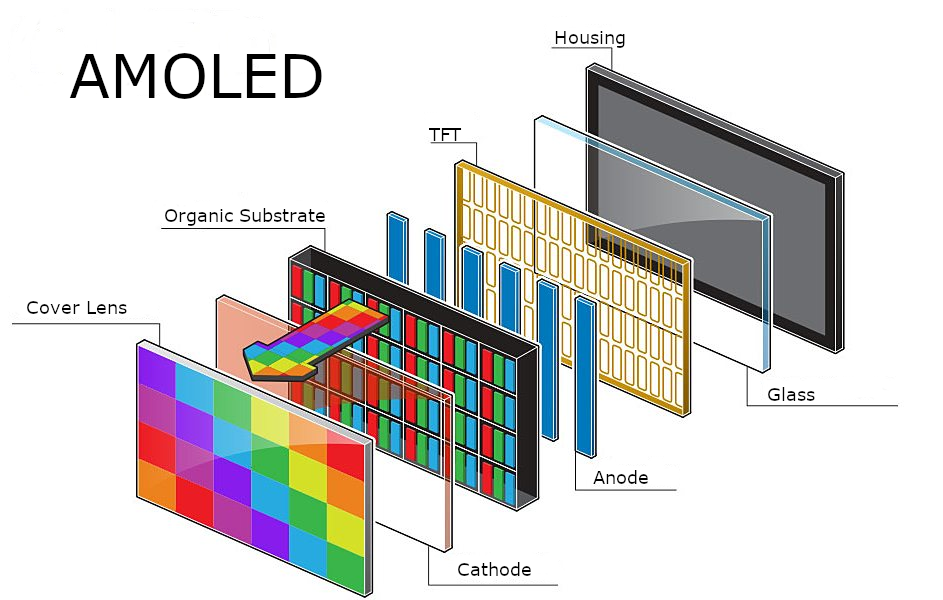

3.OLED堆叠结构：相比LCD，OLED没了背光和下偏光片

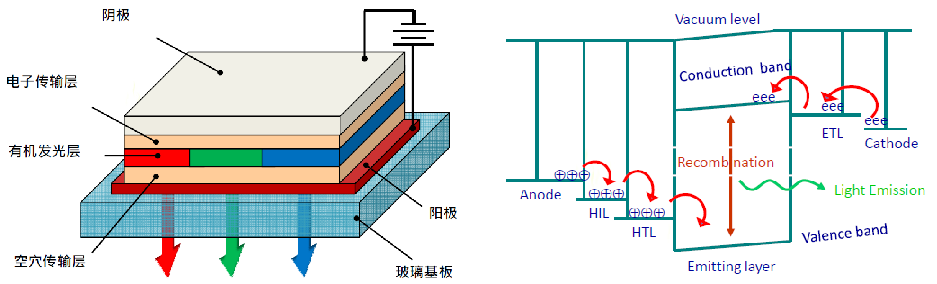

4.OLED发光原理：外界电场驱动-->载流子的注入（电子和空穴分别由阴极和阳极注入到有机电子传输层和空穴层）-->载流子传输（在各自的传输层传输，向发光层靠近）-->产生激子（在有机发光层，电子和空穴复合生成激子）-->辐射发光（激子辐射跃迁回到基态并发光，光从透明阳极和衬底发出）

5.OLED像素电路工作原理：相比LCD，OLED除了开关管T1之外，还多了控制管T2

  • 寻址信号Gate，加载到SW_TFT(T1)的栅极，控制它的导通/开关管T1；
  • 数据信号Source，通过T1，加载到DRV_TFT(T2)的栅极，控制流过OLED的电流，实现不同灰阶度/控制管T2；
  • 储存电容Cst：Source信号将保持在T2栅极持续到下一次寻址。

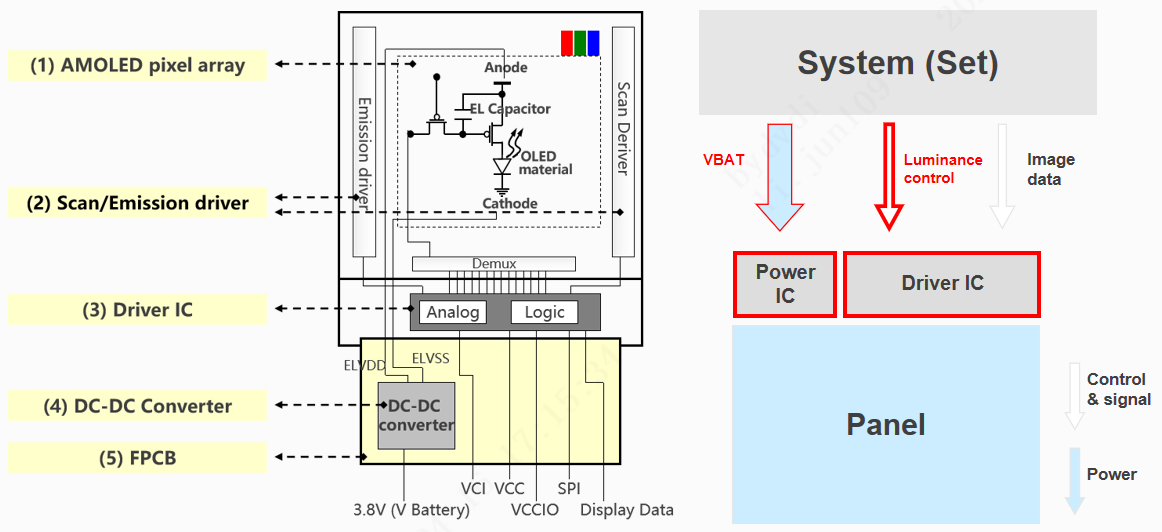

6.驱动框图：相比LCD，OLED多了由电源直接供给TFT2的正负电压，即ELVDD，ELVSS；
