LCD工作原理及结构

1.主流显示面板技术：LCD，OLED，MicroLED

2.主流显示屏的发展趋势

3.LCD堆叠结构：背光，下偏光片，TFT Glass，CF Glass，上偏光片

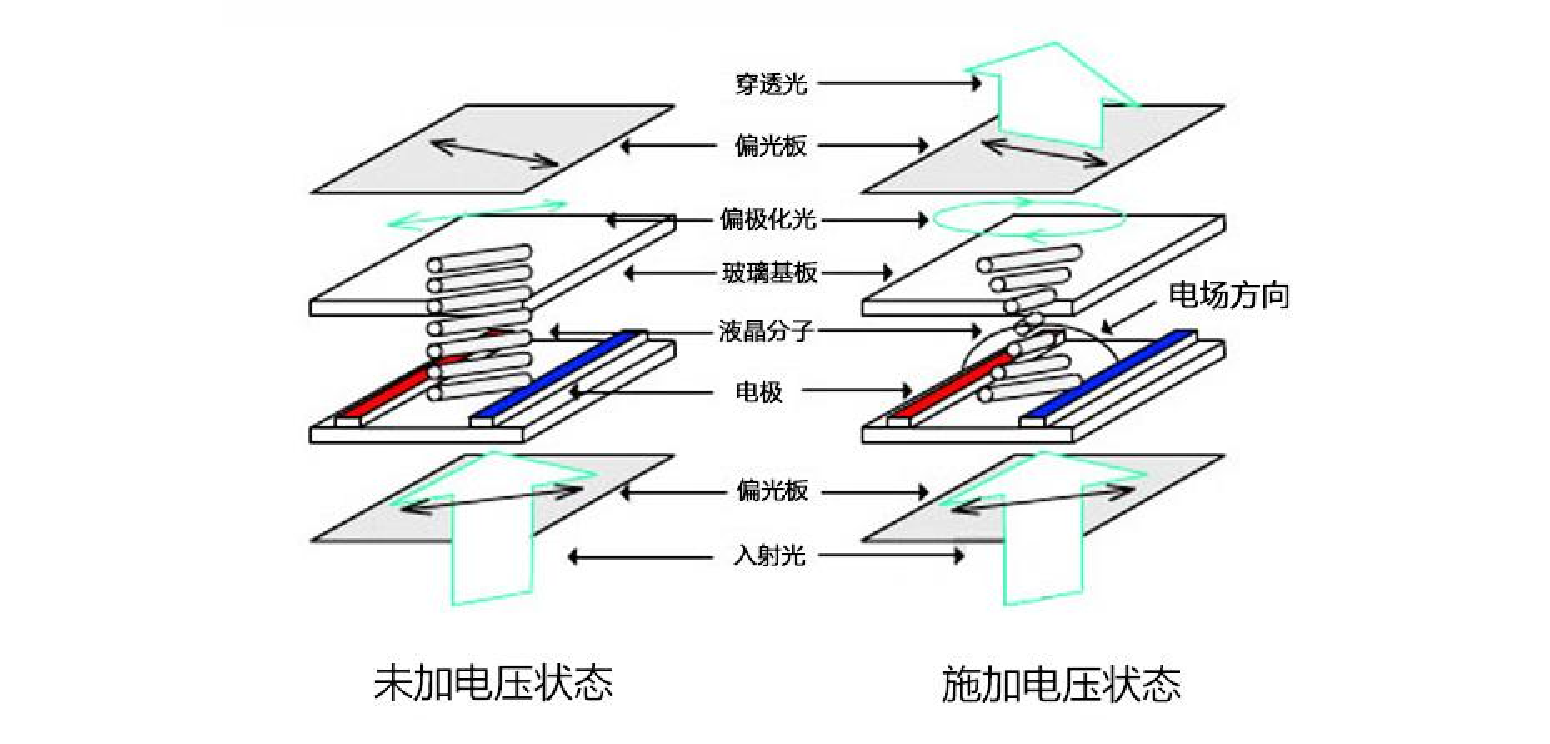

4.LCD发光原理：LCD利用外部光源（背光模组，CCFL，LED，MiniLED），在外加电场的作用下，液晶偏转改变光的偏振方向，穿过彩色滤光片和偏光片，从而现成单个像素的颜色；

• 背光发射的白光-->偏光片（自然光转换成偏振光）-->液晶层（控制电压大小，来改变液晶偏转方向，从而控制光穿过的“量”）-->彩色滤光片（彩色光）

5.LCD像素电路工作原理：

• 寻址信号Gate，加载到SW_TFT(T1)的栅极，控制它的导通/开关管T1；
• 数据信号Source，通过T1，直接加载到Cst（存储）和LC（控制液晶偏转）上；
• 储存电容Cst，给TFT栅极提供一定时间的高电平，能让Source信号可以持续到下一次寻址。

6.硬件框图：主要是三个大的部分，一是接口部分，二是电源管理部分，三是信号传输或处理部分

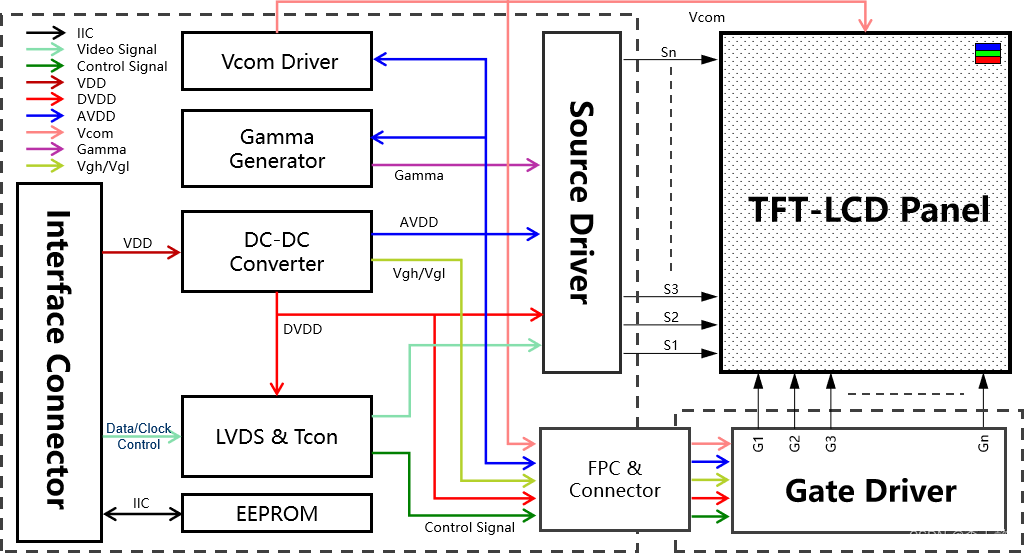

• 手机：接口部分（LVDS接口），电源管理部分（DC-DC，Vcom Driver，Gamma），信号处理部分（Tcon）

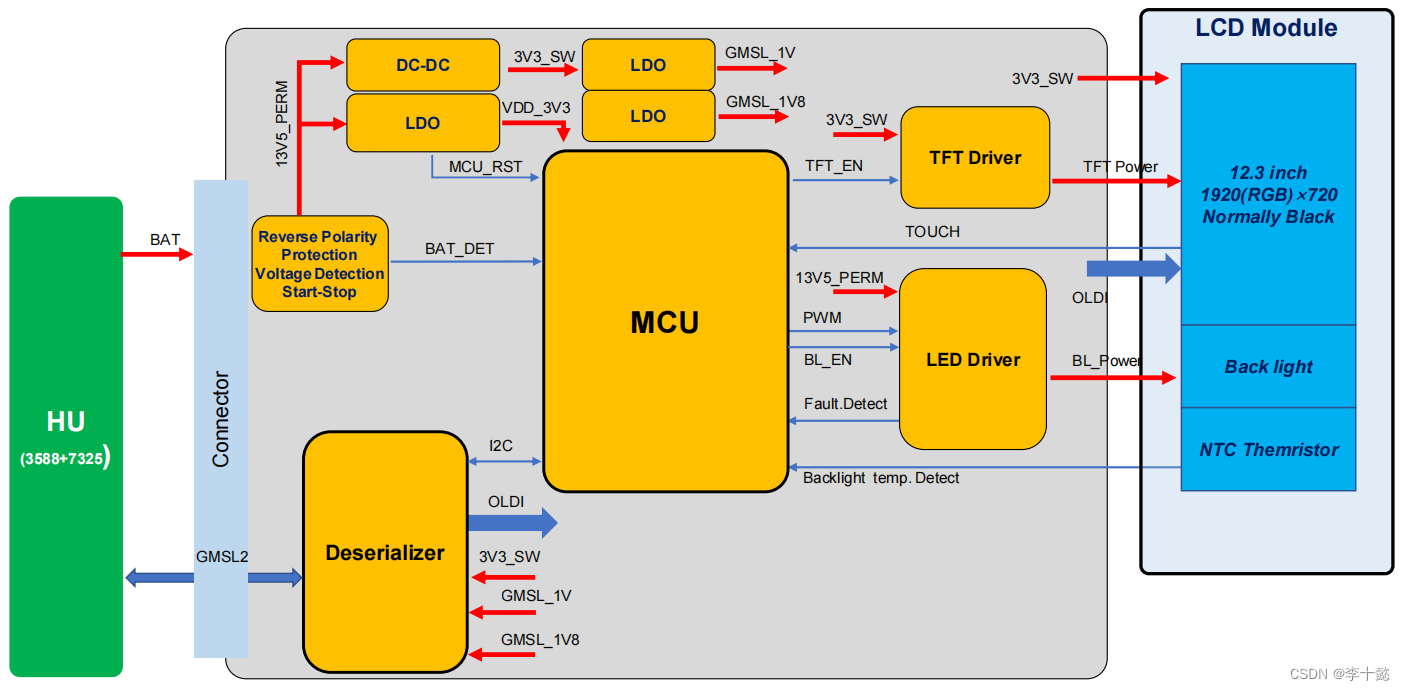

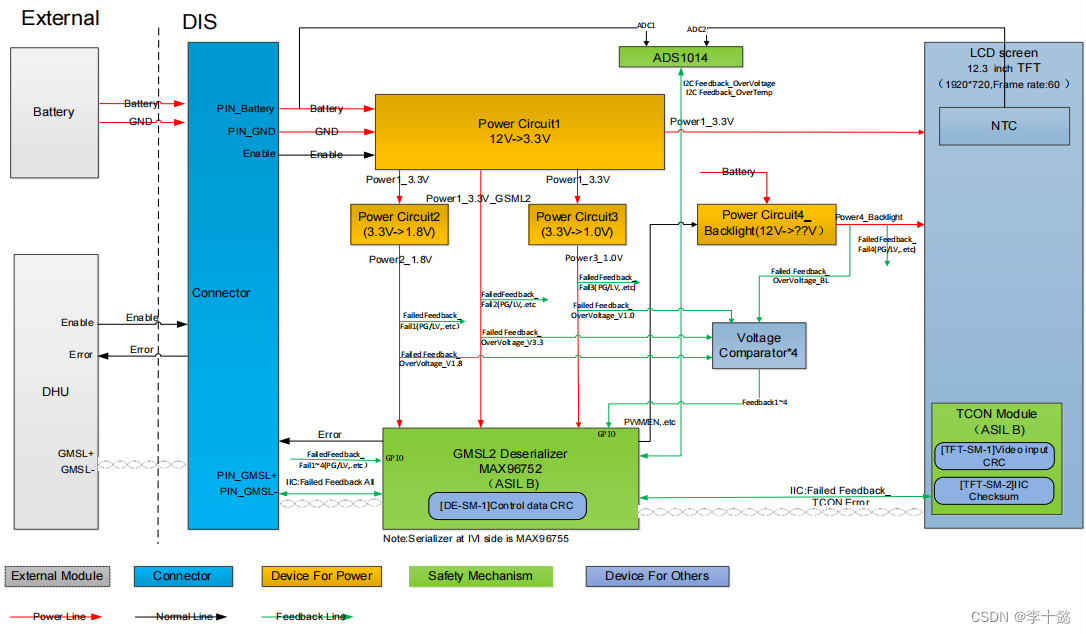

• 车载（有MCU）：接口部分（LVDS），电源管理部分（DC-DC，LDO），信号传输或处理部分（解串器，MCU）等；有MCU，LCD的信号是由MCU控制，主动器件

•  车载（无MCU）：接口部分（LVDS），电源管理部分（DC-DC，LDO），信号传输部分（解串器）等；无MCU，显示屏的所有信号均由主机控制，被动器件
