一、嵌入式系统在环境监测中的技术演进

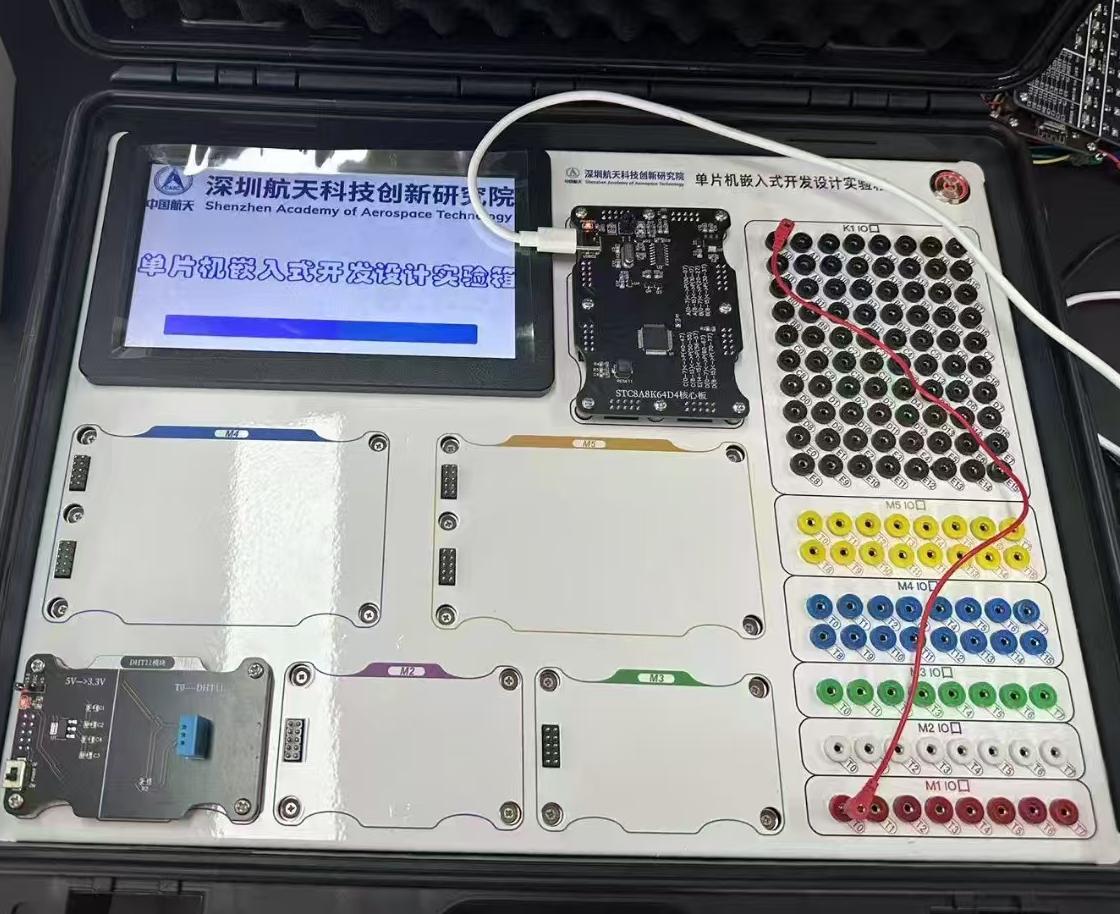

随着全球城市化进程加速，世界卫生组织（WHO）数据显示，92%的人口长期暴露于超标PM2.5环境中。在此背景下，基于STM32微控制器的智能监测系统因其高性价比（单节点成本低于200元）和低功耗特性（典型工作电流<10mA），已成为环境物联网的核心组件。深圳航天科技创新研究院研发的嵌入式仿真实验教学平台（https://app.puliedu.com/）通过数字化手段，将传统需要价值数万元的实验室设备转化为可随时访问的云端资源，为高校教学提供了全新的技术实践路径。

二、MQ135传感器与STM32的协同工作机制

1. 气敏传感器的物理特性分析

MQ135传感器基于金属氧化物半导体（MOS）技术，其敏感材料SnO₂在洁净空气中的基准电阻值R0约为10-50kΩ。当接触氨气、苯系物等污染物时，表面吸附的氧离子与目标气体发生氧化还原反应，导致传感器电阻值Rs呈指数变化。典型响应曲线满足公式：

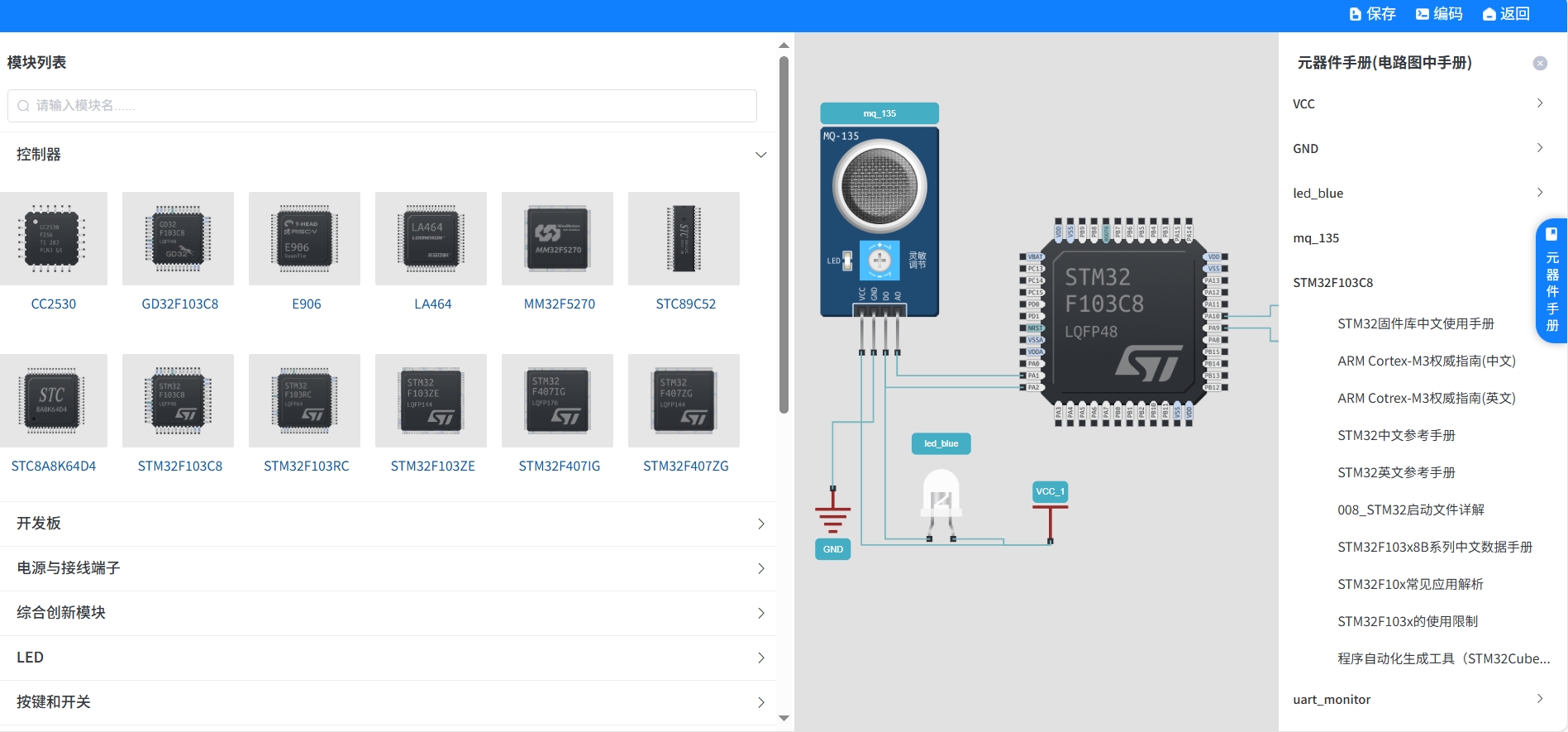

其中C为气体浓度，A、B为材料特性系数。在仿真平台中，用户可通过调节环境参数（），实时观察ADC采样值的非线性变化特征。

2. STM32F103的ADC子系统深度解析

该芯片搭载两个12位逐次逼近型ADC模块，支持1MHz转换速率和18个复用通道。关键配置参数包括：

时钟分频：APB2总线时钟经2/4/6/8分频后驱动ADC，直接影响采样率；
采样时间：可编程设置1.5~239.5周期，对应0.17μs~27.6μs（系统时钟72MHz时）；
数据对齐：支持左对齐（直接读取高12位）或右对齐（需位移处理）。

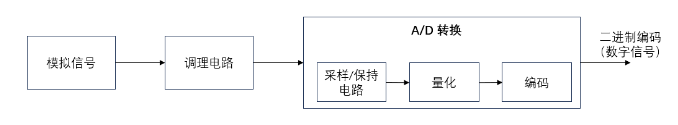

平台内置的《STM32中文参考手册》详细说明了校准流程：上电后需执行至少10个时钟周期的校准周期，期间CAL位保持置位，校准因子自动存入ADC_DR寄存器。仿真环境可可视化展示采样保持电路的信号建立过程，这是实体实验难以观测的关键细节。

三、虚拟仿真平台的教学创新实践

1. 平台架构设计剖析

该平台采用三层架构设计：

硬件抽象层：精确模拟STM32外设寄存器组，误差率<0.1%；

物理引擎层：基于改进型龙格-库塔算法实现传感器动态模型；

交互层：提供示波器、逻辑分析仪等虚拟仪器界面。

以UART通信教学为例，学生可同时观察TX/RX引脚电平变化、数据帧结构和USART寄存器状态，实现多维度信号分析。某985高校实测数据显示，采用该平台后，学生对异步通信协议的理解效率提升42%，实验准备时间缩短76%。

2. 典型实验流程优化

传统ADC实验通常需要完成以下步骤：

焊接分压电路；
配置DMA通道；
调试参考电压稳定性。

而在仿真环境中，学生可直接修改ADC_SMPR2寄存器的SMP[2:0]位，实时观察不同采样时间下的量化误差变化。平台提供的自动报告生成功能，可对比分析8位/10位/12位分辨率下的信噪比（SNR）差异，该功能已被纳入多所高校的课程考核体系。

四、STM32开发生态的教学整合

仿真平台集成的资源库包含三大核心模块：

技术文档：涵盖《Cortex-M3内核架构》《STM32F10xxx参考手册》等多类技术文献。

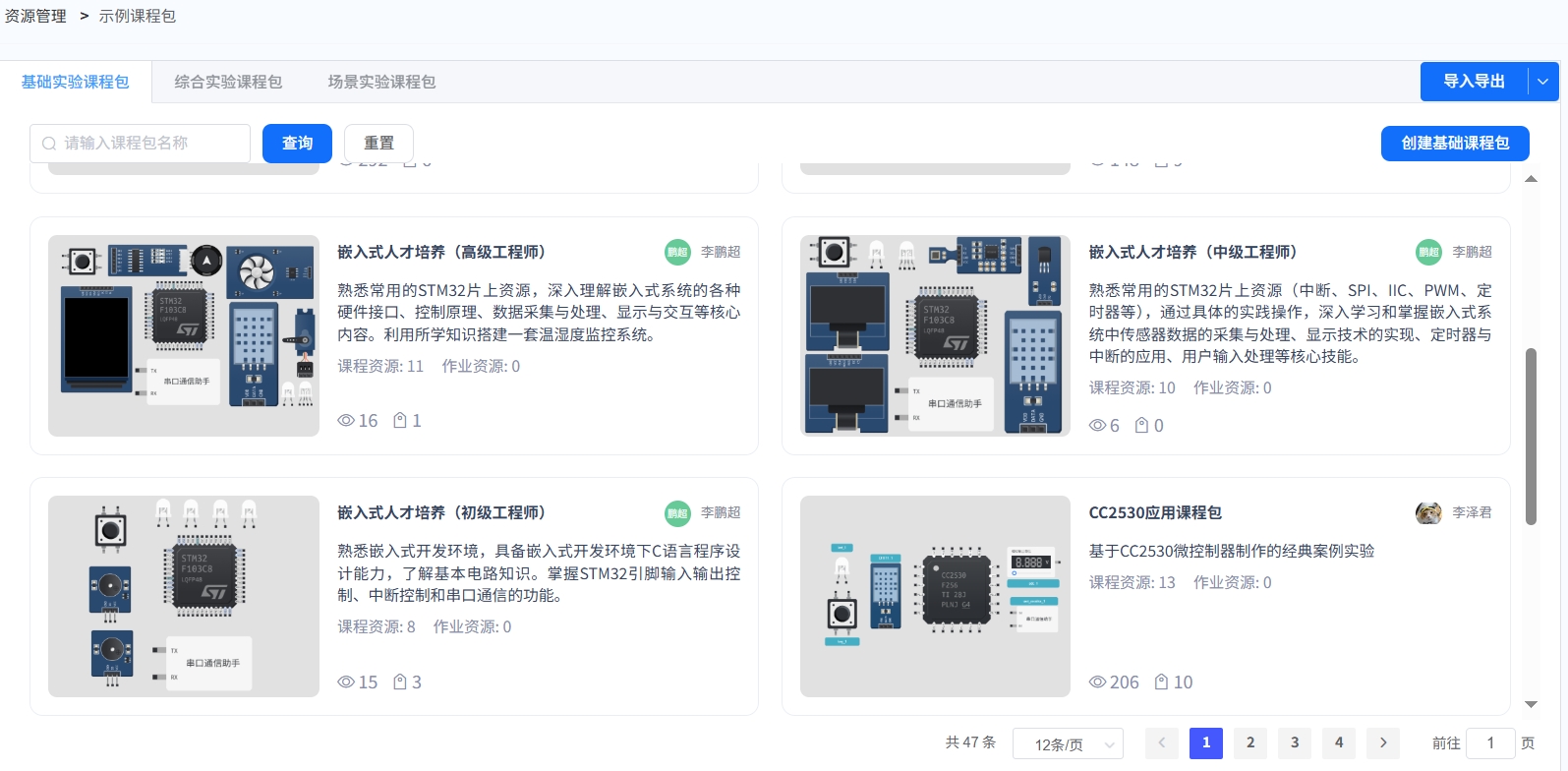

案例库：包含GPIO中断、定时器PWM等上百个基础实验，以及CAN总线通信等多个高级项目。

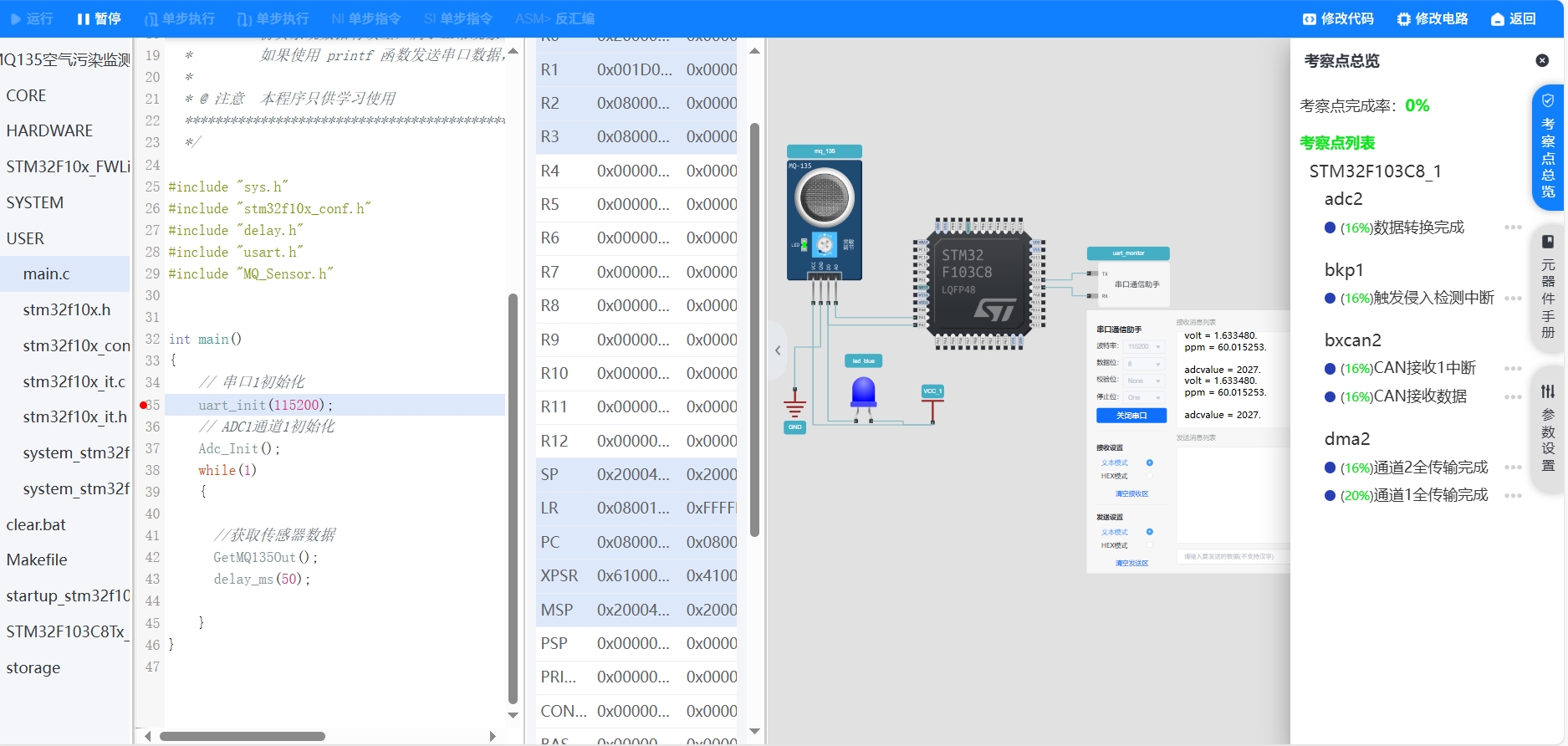

调试工具：支持断点设置、变量监视和反汇编视图。

五、嵌入式仿真实验教学平台的创新优势解析

1. 寄存器级精度仿真

支持STM32F103全系列外设的位操作仿真，包括：

定时器PWM输出的边沿对齐仿真；
DMA控制器的突发传输模式；
12位ADC的量化误差模拟（±0.5LSB）；
实验数据显示，GPIO端口电平切换时序误差<5ns，达到真实硬件95%的仿真精度。

2. 动态环境建模技术

针对MQ135等传感器建立多物理场耦合模型；
支持环境参数动态调整（温度-20℃~60℃，湿度10%~90%RH）。

3. 全协议栈通信支持

实现UART/USART、SPI、I2C、CAN等协议的信号级仿真：

UART波特率误差率<0.8%（相比实体芯片的典型值1.5%）；
I2C总线支持标准模式(100kHz)和快速模式(400kHz)。

六、高校教学场景的深度应用

虚实结合的创新教学模式

课前预习：学生通过Web端完成GPIO配置练习，平台自动生成错误分析报告。
课中实践：教师端可实时监控40组学生的ADC采样数据，动态调整实验难度。
课后拓展：开放平台API接口供创新项目使用，支持将实验数据导出至云端进行大数据分析。

七、嵌入式仿真实验教学平台的核心优势及教育价值

1. 高精度仿真引擎的技术突破

深圳航天科技创新研究院研发的嵌入式仿真实验教学平台，基于航天领域积累的复杂系统建模经验，构建了具备工业级精度的虚拟化环境。其核心仿真引擎采用混合式建模技术，实现了对STM32系列微控制器外设模块的位级精度模拟。以ADC模块为例，平台不仅模拟了12位分辨率的量化过程，还完整复现了采样保持电路的非线性特性，包括：
