PFC(Power Factor Correction)电路是一种用于提高功率因数的电路,通过控制输入电流的波形来减少谐波含量并提高电力利用率。
工作原理:PFC电路通过调整输入电流的波形,使之与电压波形同步,从而减小相位差,提高功率因数。这通常涉及到使用电感、电容和开关元件来实现电流波形的整形。

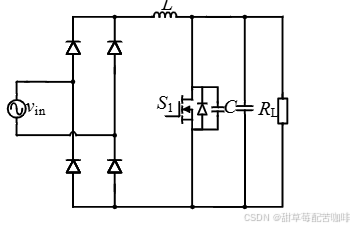

传统有源 PFC 变换器由不控整流桥和 Boost 电路组成,由于 Boost PFC 在交流输入全周期内,不控整流桥都会有两个二极管导通,整流桥的导通损耗限制了变换器效率的进一步提升。为了消除整流桥,工业界和学术界对各种无桥 PFC 拓扑进行了研究,其中图腾柱无桥 PFC 拓扑由于其最少的导通回路半导体器件数量,低共模噪音干扰,在近些年来得到了广泛的研究。
图腾柱 PFC 变换器虽然能够降低变换器的导通损耗,但是对于传统基于 Si MOSFETs 的图腾柱 PFC 变换器工作在 CCM 模式时,当开关管关断其体二极管严重的反向恢复问题会带来大量的损耗,甚至损坏变换器。因此基于 Si MOSFETs 的图腾柱 PFC 变换器只能工作在 CRM 模式或者 DCM 模式,限制了图腾柱 PFC 变换器只能工作在中小功率场合。

在应用第三代半导体器件 GaN/SiC MOSFET后,由于GaN/SiC MOSFET的反向恢复特
性,相较于传统基于 Si MOSFETs 的图腾柱 PFC 变换器有很大改善,开关管反向恢复问题能得到解决,因此使得GaN/SiC MOSFET能够工作在CCM模式。

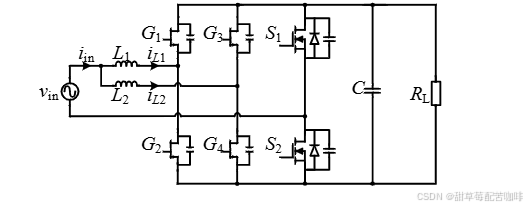

同时,为了进一步提高传输功率的能力,提高功率密度,减小开关管的压力,采用交错并联技术。交错并联技术指的是将 N 组图腾柱 PFC 高频桥臂并联运行,并保持每个桥臂之间主开关管有 360°/N 的移相角度,其中两相交错并联图腾柱 PFC 电路如图所示。两项交错并联PFC有180°的移相角。

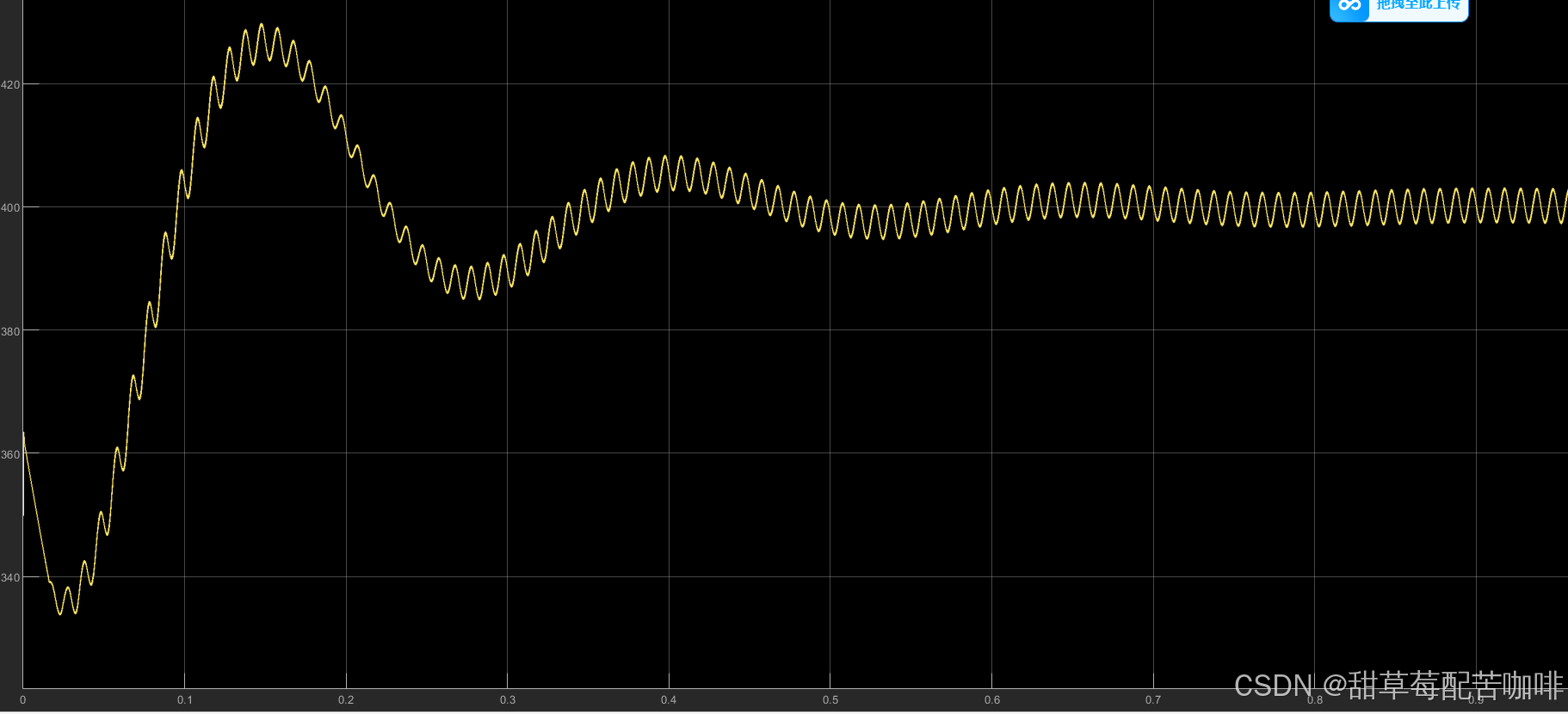

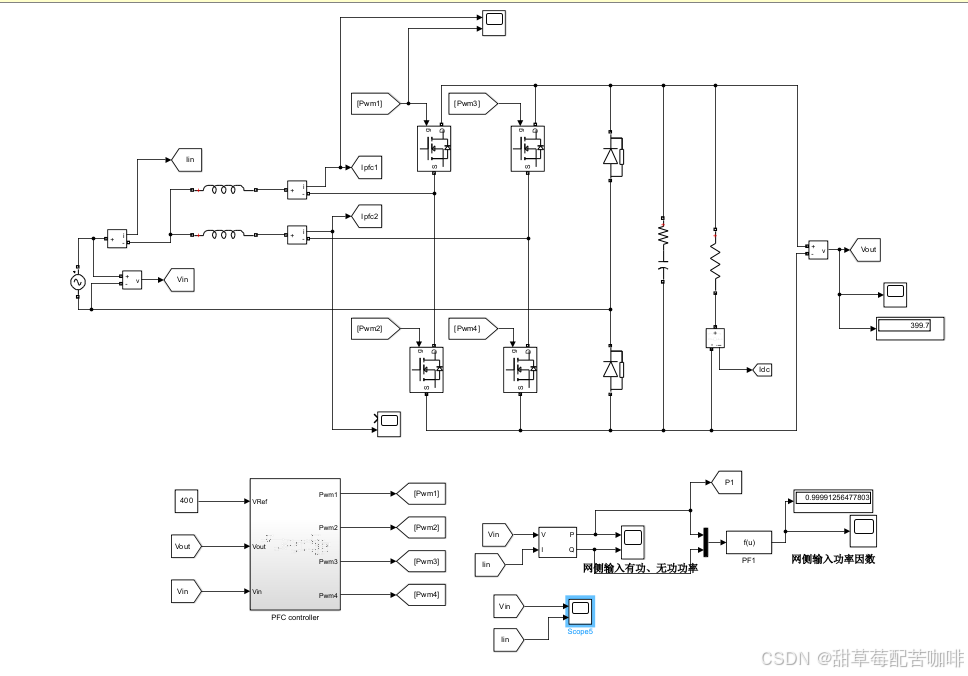

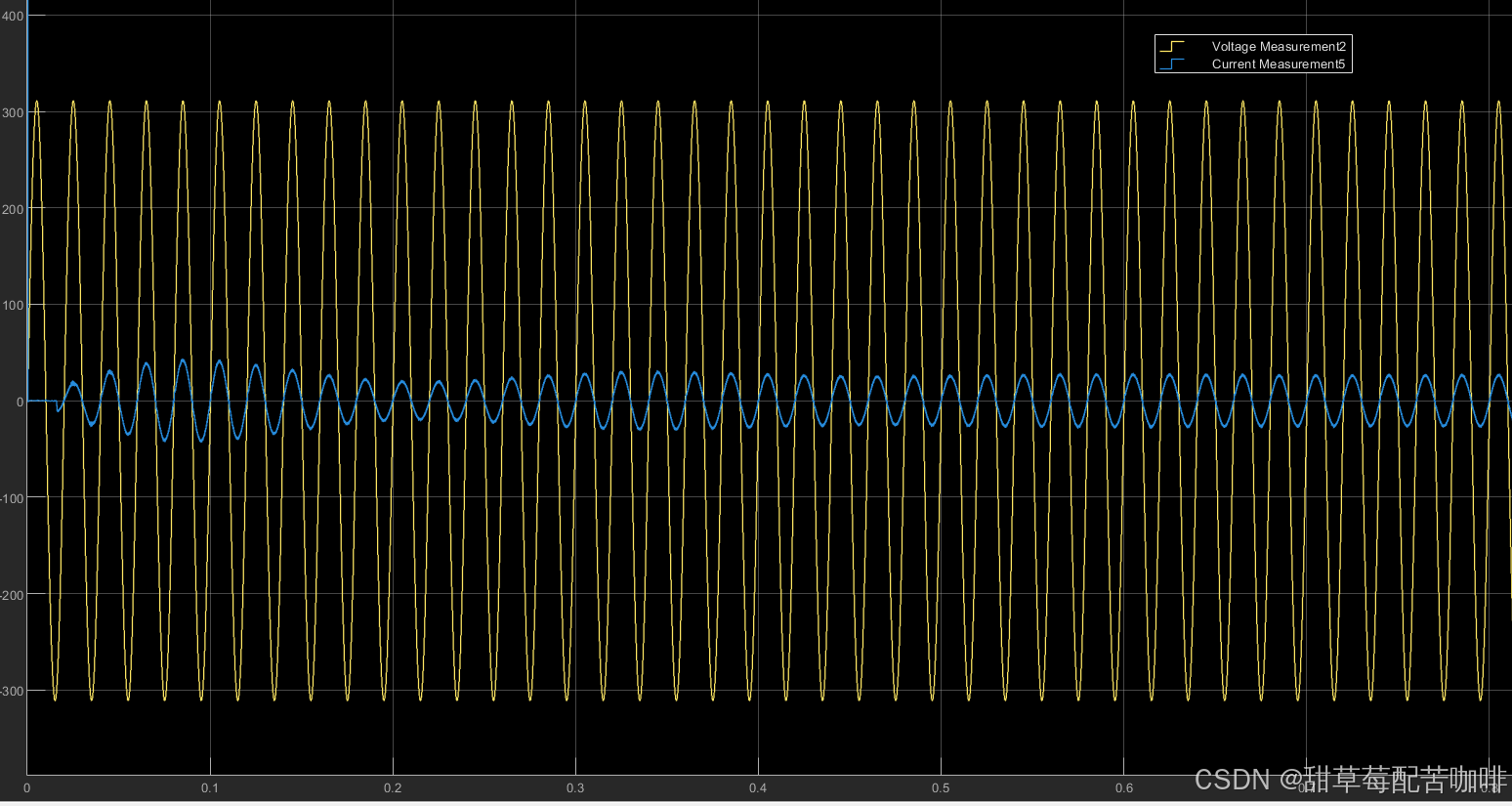

根据以上在matlab里用simulink中搭建了一个4kW交错图腾柱主电路,输入电压AC220V 50Hz,输出电压DC450V,输出电压纹波峰峰值0.75%,MOSFET开关频率8kHz,负载4kW,输入功率因数>0.99。
其中控制电路采用的是PI控制器的电压电流双闭环的平均电流控制。控制器由电压环和电流环组成。双闭环PI控制的核心,是通过输出占空比对开关管进行控制,调节电感电流的幅值和相位来控制输出电压。

首先,根据输出电压采样电路采集到的输出电压与基准电压进行比较,生成输出电压误差信号。电压误差信号与输入电压相乘,生成基准电流信号,参考电流信号既具有输入电压的幅值和相位信息,也包含了输出电压的信息。通过电流采样电路采集到的电感电流与基准电流信号进行比较,最后通过电流环PI控制器生成占空比信号。
