交错并联图腾柱无桥PFC(二)

占空比前馈策略:

为增加PFC电路对输入电压的突变及负载突变的调节能力,采用占空比前馈策略(DFF)改善其系统性能。对于工作在连续传导模式下的升压拓扑来说,占空比 DFF  的计算公式为:

D=1-\frac{V_{_{in}}}{V_{_{out}}}

 策略原理:

 开关频率远大于电网频率时,PFC电路在电网工频周期内的能量可看为恒定,因此在工频时间范围内,PFC吸收和释放的瞬时功率相等。

P_{in}=P_{out}

PFC电路的两大目的即提高PF值与维持母线电压恒定。当PF=1时,输入电流跟电压应该完全同相的正弦波。

P_{in}=P_{out}=v_{in}*i_{in}=2*v_{in}*sin^{2}wt

v_{in}=\sqrt{2} v_{i}sinwt

i_{in}=\sqrt{2} i_{i}sinwt

由上式中可知,当恒功率输出时,电源电压发生变化,PFC电路的输入电流也必然随之反比例变化;而对于PFC电路,为了得到高PF值,输入电流完全跟踪给定电流,瞬时输入电流必须与瞬时输入电压呈正比关系。显然,要同时满足上述两个条件是相互矛盾的。下面通过一篇论文里面的结构框图进行理解。

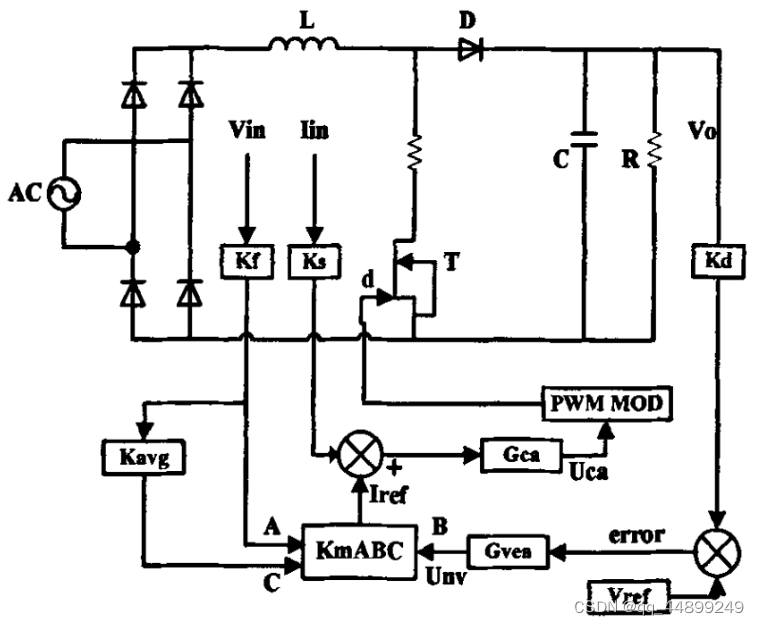

 由图中可得到:

I_{ref}=K_{m}K_{f}V_{in}V_{c}

I_{in}=\frac{I_{ref}}{R_{s}}

 I_{in}=\frac{K_{m}K_{f}V_{in}V_{c}}{R_{s}}

P_{in}=P_{out}=V_{in}I_{in}=\frac{K_{m}K_{f}V_{in}^{2}V_{c}}{R_{s}}

Rs为电流检测电阻,Km为乘法器增益,Vc为误差电压,Vin为整流器后端电压(半正弦波)。可看到当Vc不变时(输出电压恒定),Po受Vin影响(所以要想办法消除),所以引出电压前馈策略。为了实现前馈环节,定义与输入电压Vin有效值成比例的电压量Vd,在程序中,通过软件计算实现对整流输入电压Vin的有效值化处理。定义前馈信号的值C为:

C=\frac{1}{V_{d}*V_{d}}

代入上式可得到

I_{ref}=\frac{K_{m}K_{f}V_{in}V_{c}}{V_{d}V_{d}}

通过C对Vin进行抵消,从而使得控制电路的环路增益不再受到输入电压变化的影响,提高系统稳定性。

### 交错并联图腾柱PFC设计方案概述 #### 关键设计要素 交错并联图腾柱PFC电路通过增加多组高频臂来提升整体性能,每组臂之间的主开关管具有特定的移相角度。对于两相交错并联结构而言,各臂间存在180°的相位差[^3]。 #### 功率分配机制 此拓扑利用多个升压电感(L1, L2),使得每个支路承担部分负载压力,从而有效降低了单一组件的工作应力,并提高了系统的功率处理能力。此外,由于不同支路上的电流波形相互错开,在合成后的总线电流中实现了更低水平的谐波成分,有助于改善电磁兼容性和效率表现[^4]。 #### 控制策略考量 为了确保良好的动态响应特性和稳定的直流输出特性,控制系统需精确调节各个开关器件的动作时刻以及占空比参数。通常情况下会采用平均电流模式控制方法或者峰值电流模式控制方式,前者能够更好地抑制次谐振现象的发生;后者则更易于实现过流保护功能[^5]。 #### 应用场景适应性 这类架构特别适用于那些追求高效能转换、紧凑体积以及低成本解决方案的应用场合,比如服务器电源供应单元、电动汽车充电设施等领域内。其双向传导特性还允许在同一硬件平台上灵活支持多种工作模式下的电力传输需求。 ```python # Python伪代码展示如何模拟基本的PWM信号生成逻辑 def generate_pwm_signal(frequency, duty_cycle): period = 1 / frequency high_time = period * duty_cycle def pwm(t): return t % period < high_time return pwm ```
