交错并联图腾柱无桥PFC（一）

主电路拓扑及工作模态分析：

  交错并联图腾柱无桥 PFC 通过增设一路高频桥臂和一个升压电感来进行功率分担，缓解单路功率要求，增大整个变换器的功率等级。同时，由于两路高频桥臂交替180°工作，两路电感电流交错180°升降，总输入电流纹波减小。
          Q1~Q4为高频管，S1,S2为工频管，L1,L2为PFC电感，Co为输出电容，Ro为输出电阻。该电路可双向导通，正向导通时，看作两个Boost升压电路交错并联，Q2,Q4为主管，Q1,Q3为续流管；逆向导通时，看作两个Buck降压电路交错并联。

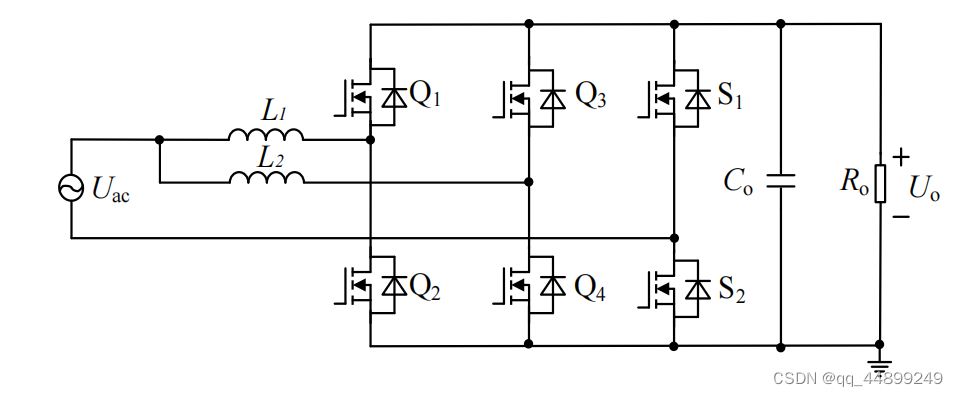

交错并联图腾柱无桥PFC主电路

以正向导通为例：

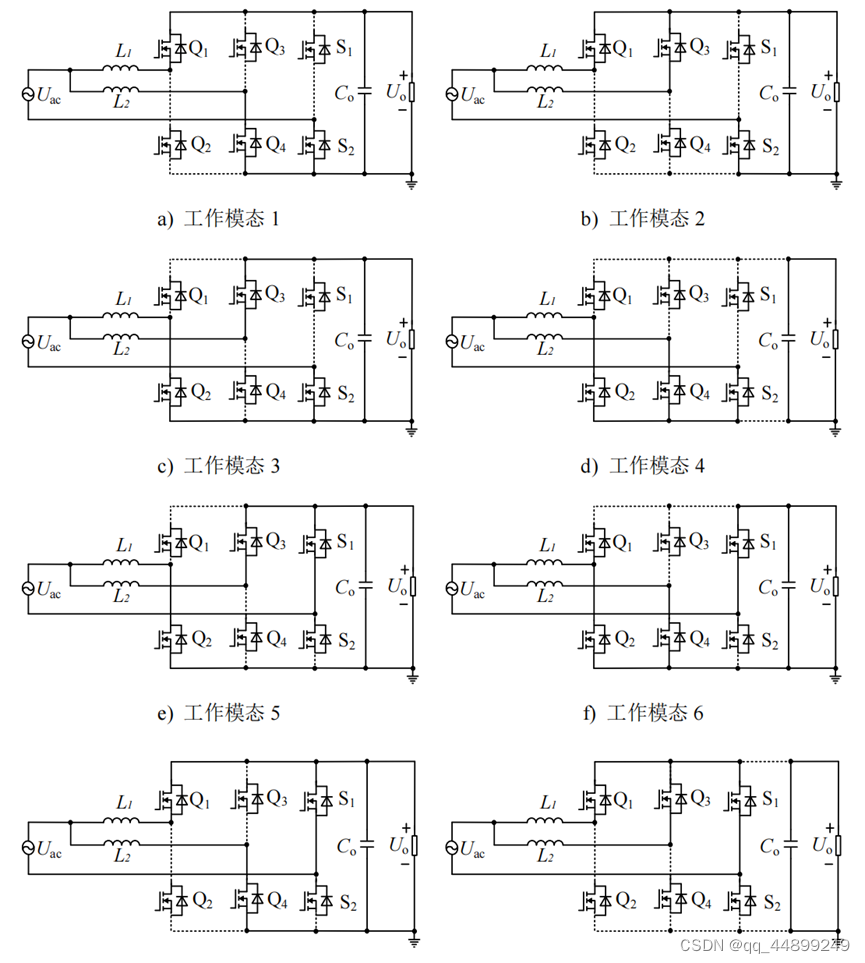

8种工作模态：正半轴模态1~4，负半轴模态5~8，Co充电方向均为从上至下。

工作模态1：Q1,Q4,S2导通，L1释放能量，电流下降，L2充能，电流上升，Co充电。

工作模态2：Q1,Q3,S2导通，L1释放能量，电流下降，L2释放能量，电流下降，Co充电。

工作模态3：Q2,Q3,S2导通，L1充能，电流上升，L2释放能量，电流下降，Co充电。

工作模态4：Q2,Q4,S2导通，L1充能，电流上升，L2充能，电流上升，Co放电给负载电阻。

工作模态5：Q2,Q3,S1导通，L1释放能量，电流下降，L2充能，电流上升，Co充电。

工作模态6：Q2,Q4,S1导通，L1释放能量，电流下降，L2释放能量，电流下降，Co充电。

工作模态7：Q1,Q4,S1导通，L1充能，电流上升，L2释放能量，电流下降，Co充电。

工作模态8：Q1,Q3,S1导通，L1充能，电流上升，L2充能，电流上升，Co放电给负载电阻。



正向工作状态

占空比为0.5时，两路电感电流纹波相互抵消，总电流纹波为0。

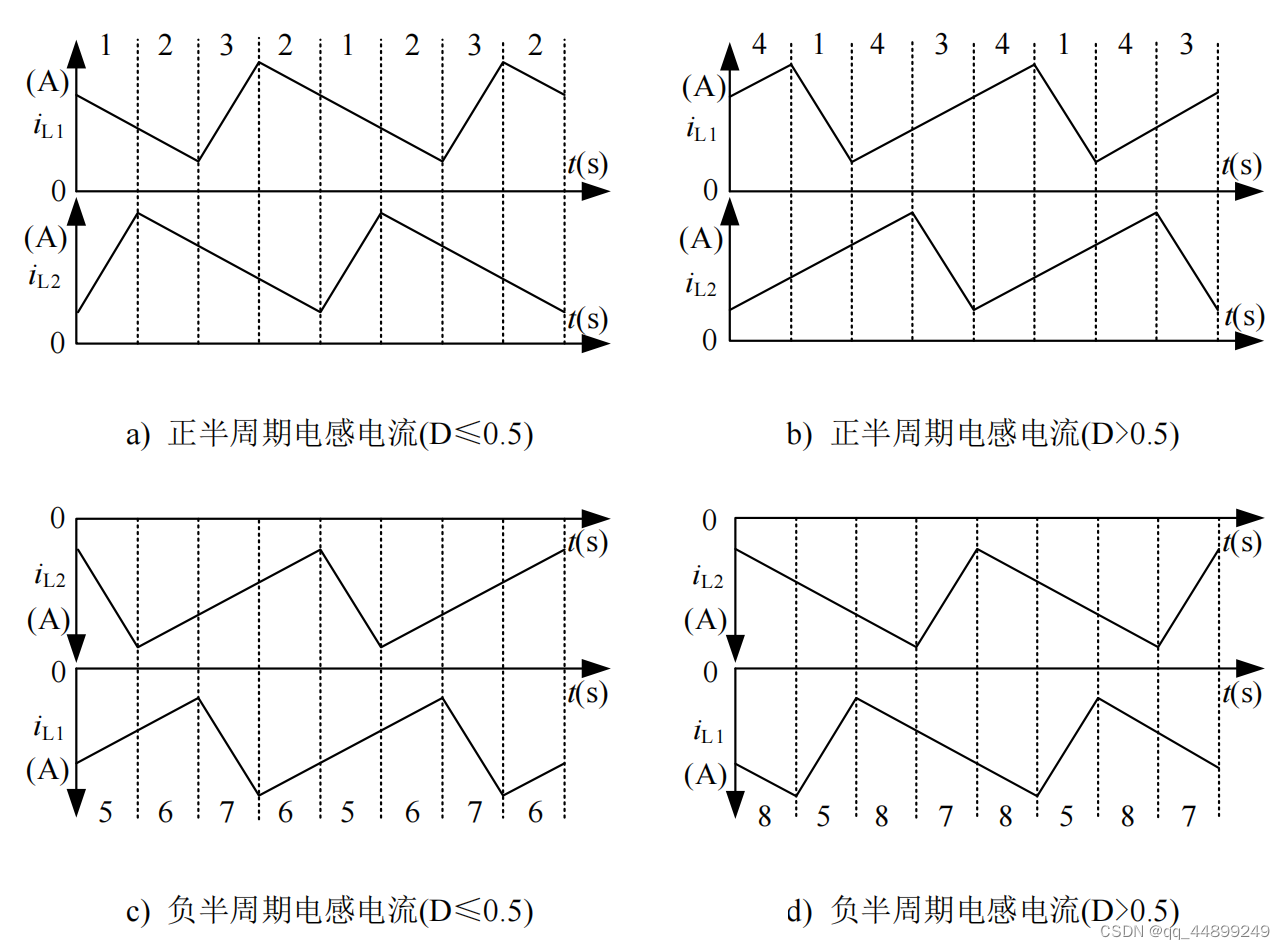

PFC电感电流

工作模式：有源PFC电路通常按照电感电流是否连续可划分为 DCM（断续）、CRM （临界）和 CCM（连续）三种模式。



交错并联图腾柱无桥PFC工作模式

控制策略：

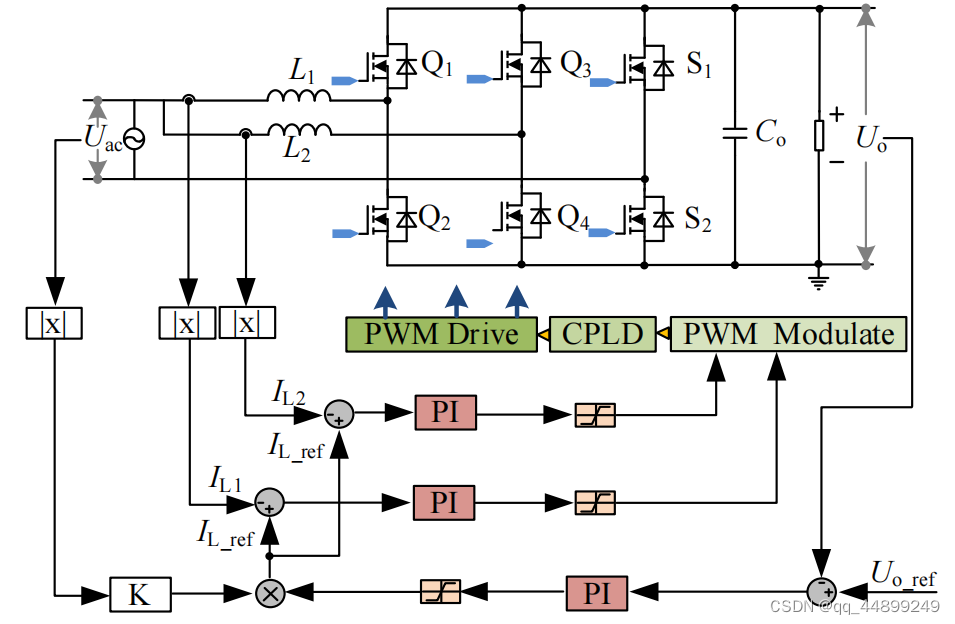

DCM 模式通常适用于小功率变换器，通过定频控制；CRM 模式通常适用于中小功率变换器，通过变频控制；CCM 模式通常适用于大功率变换器，可采用定频控制或变频控制。输出电压经分压电阻采样后将模拟信号送入 DSP28035 控制芯片的 A/D 端口，转换为数字信号，与给定输出电压比较的差值经过电压外环 PI 控制器得到给定平均化正弦电流峰值。与此同时，输入电压经分压电阻采样送入 A/D 端口，得到输入电压相位数字信号，对其取绝对值后与给定平均化正弦电流峰值相乘得到给定电感电流。电感电流经霍尔采样芯片采样后送入 DSP 芯片 A/D 端口转换为数字信号，对其取绝对值后与给定电感电流比较得到差值，再经过电流内环 PI 控制器调节后得到 PWM 调制波，与三角载波比较得到 PWM 信号。为了更快速的得到输入电压的极性从而获得更精确的控制，还需要对极性信号单独检测送入 DSP 控制芯片。将极性信号和 PWM 信号同时送入CPLD 控制芯片，经过逻辑运算，得到开关管 Q1、Q2、Q3、Q4 和S1、S2 的 PWM 信号。最后经过驱动电路，对开关管实现控制。与此同时，两路高频桥臂的上管交错180°开关，下管交错180°开关。



PFC变换器主电路设计：

（一）PFC电感设计：

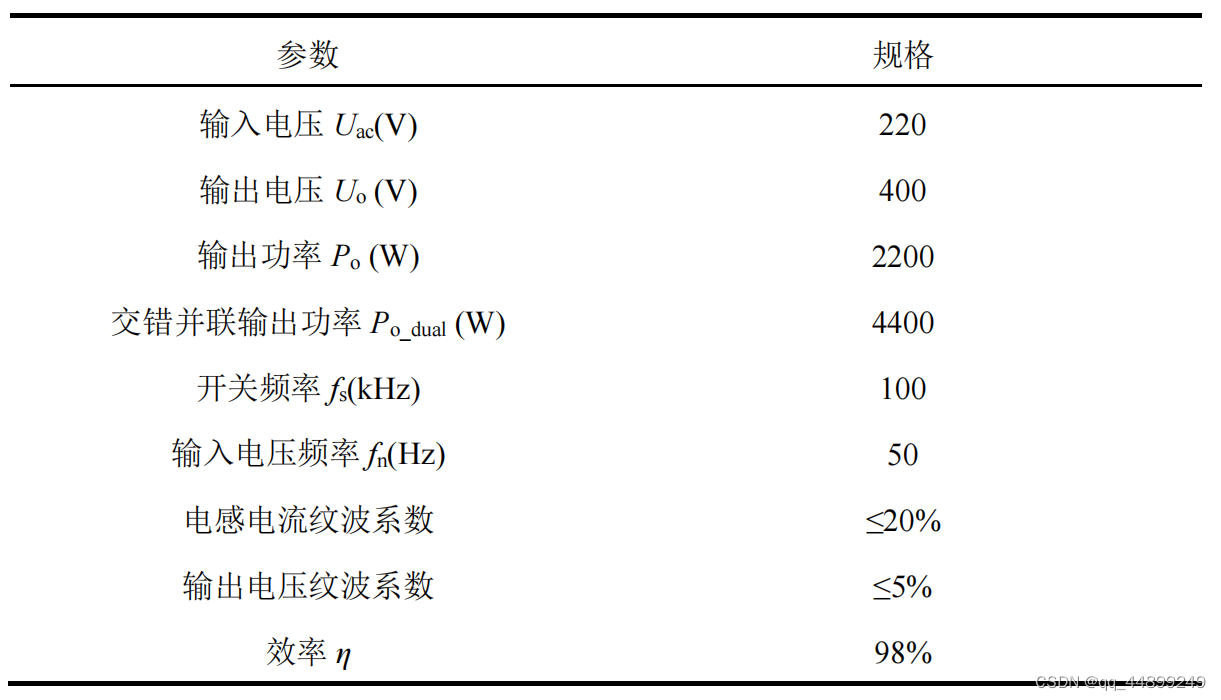

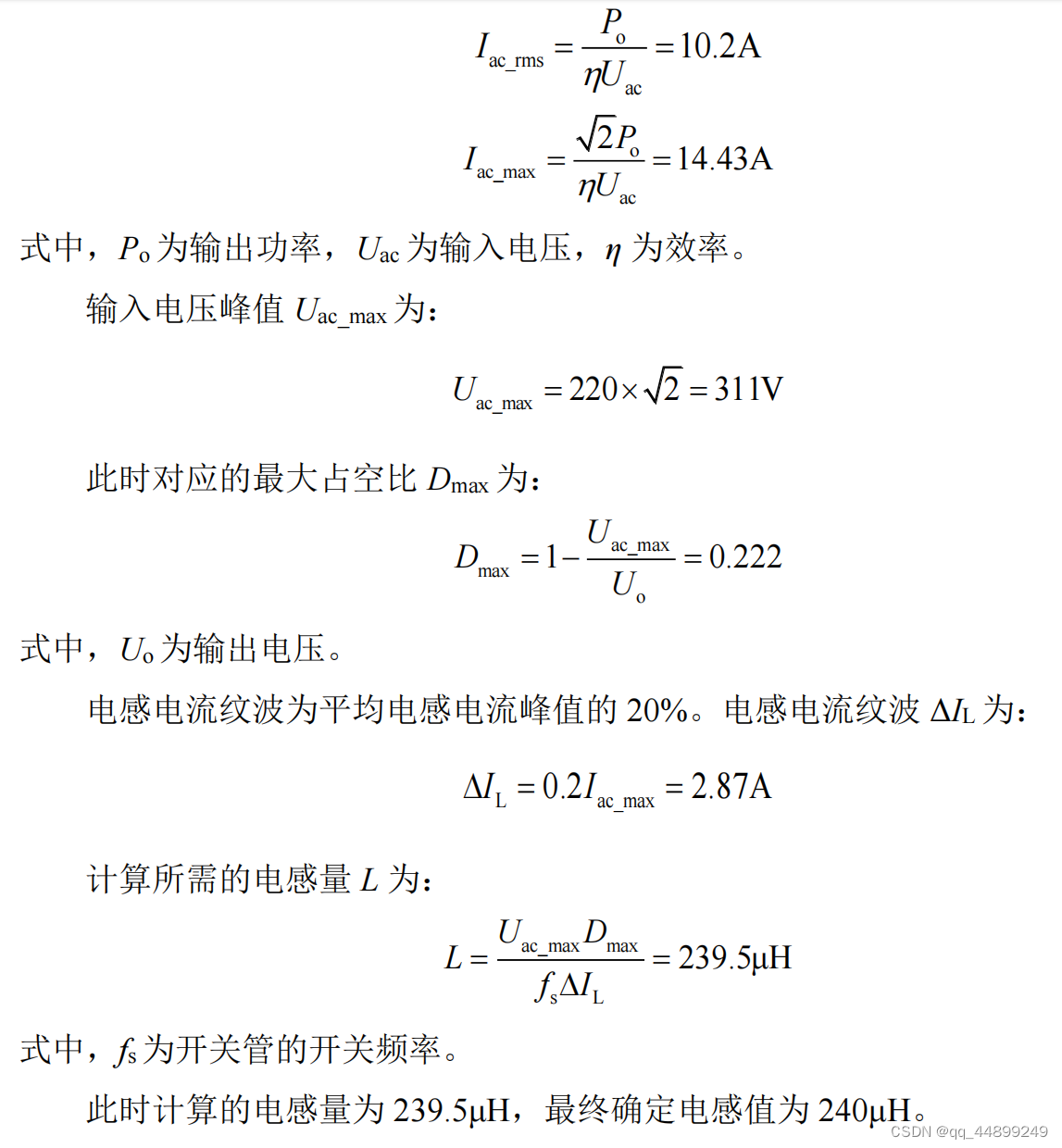

PFC电感设计的关键取决于电感电流纹波的大小。根据表中数据，设电感电流纹波系数为0.2，效率为0.98。由功率守恒可知，平均电感电流有效值 Iac_rms 和平均电感电流峰值 Iac_max:

（二）PFC输出电容设计：

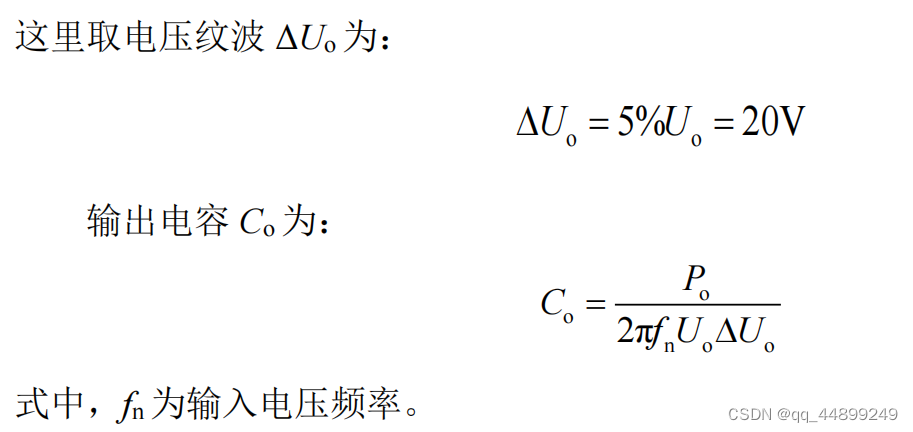

输出电容的设计需要满足由于瞬时输入输出功率不平衡导致的 2 倍工频纹波。



通过计算得出输出电容容值为873μF。保留一定裕量，选取4个220μF/450V 的引线型铝电解电容。（小电容高频特性好）

（三）开关管设计：

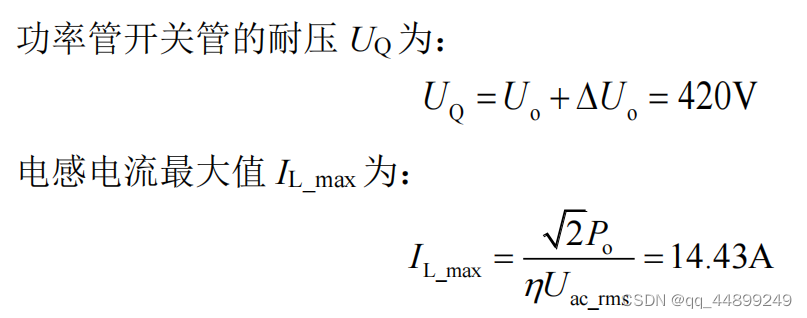

主要根据开关管的最大耐压跟允许通过的最大电流两个量选取。



(1)高频桥臂开关管的选择：考虑裕量，高频开关管选择额定电压为 650V，额定电流为 39A。

(2)低频桥臂开关管的选择：考虑裕量，低频开关管选择额定电压为 650V，额定电流为 84A。

（四）继电器设计：

当变换器开启瞬间，需要将输出电容瞬间充电到输入电压峰值，那么在此过程中如果电流路径没有限流，此电流将非常大，瞬间导致电感磁饱和，严重时将损坏功率器件。所以需要继电器并联热敏电阻，在此过程中通过热敏电阻起到限流的作用，当输入电压上升到输入电压峰值，控制继电器吸合，旁路热敏电阻，紧接着控制开关管使变换器正常工作，通过缓启将输出电压值缓慢抬升到 400V。
