全国大学生“高教杯”成图大赛——图错了如何修改

前言:
成图大赛全名为:“高教杯”全国大学生先进成图技术与产品信息建模创新大赛,是机械类全国大学生比赛制图类的最高等级比赛。目前已历经十四届。而机械类计算机建模的赛题,目前已相对固定,每届会出现比较固定的零件,例如:齿轮齿条,蜗轮蜗杆,轴类零件等。这些零件并不需要参赛选手仔细去画,因为是比赛,我们有更快捷的办法建模出一个相对标准的,符合图纸内容的零件。这是比赛,并不是要我们搞参数化设计。所以,这里针对使用SolidWorks的比赛选手,提供一些齿轮齿条,蜗轮蜗杆,轴类零件等的快速建模方法,主要用到的是麦迪三维设计工具集插件。这里只是个人比赛的总结理解,若有不当之处,还请读者多加指正。

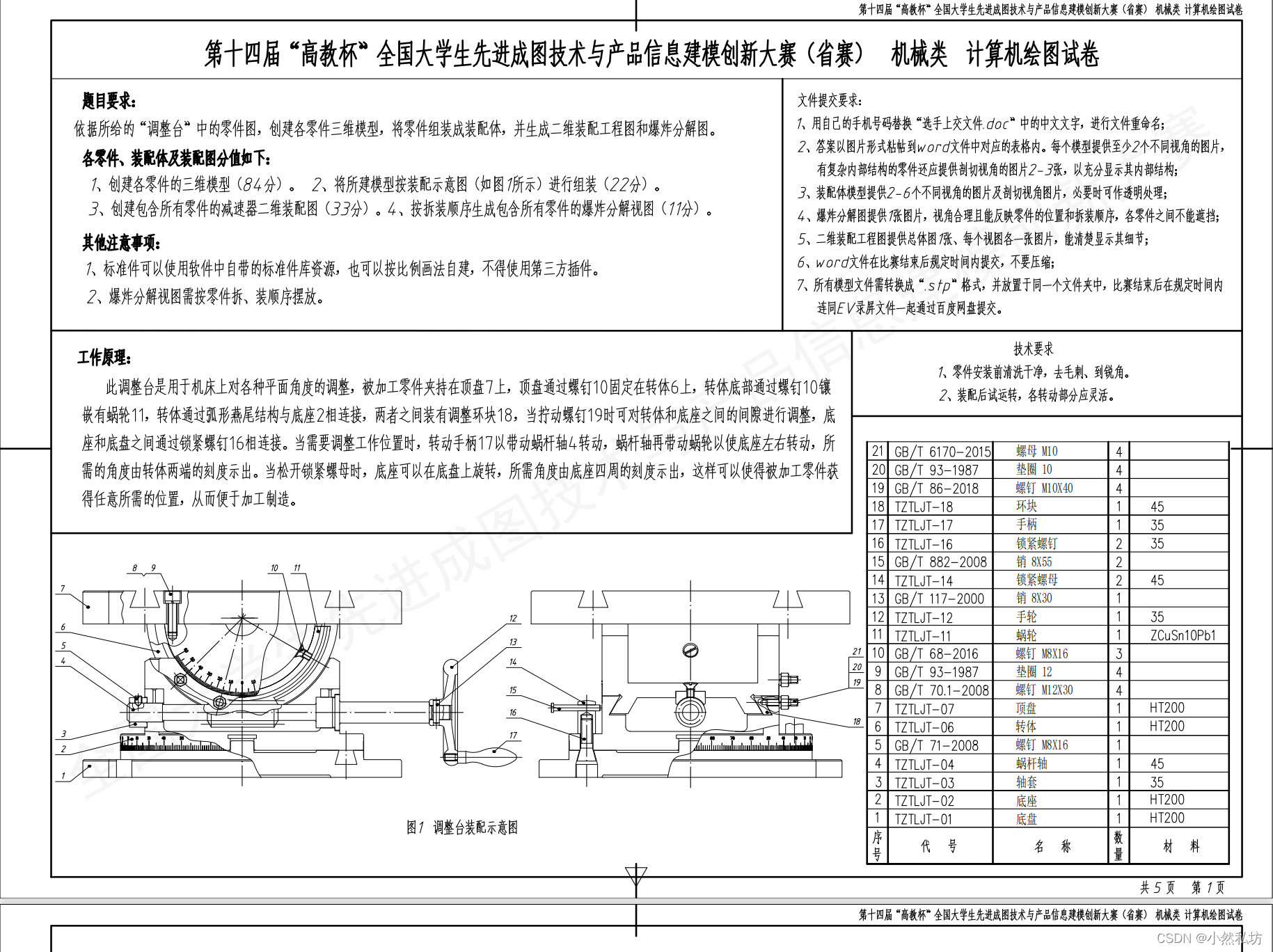

在第十四届成图大赛的省赛中,大部分省使用了国赛命题组所命制的统一试题,那就是经典赛题——调整架

这届省赛的一大难点就是非对称建模,这很考研参赛选手的看图能力。但是更为考验选手的是,这届的图不但少了一些尺寸,而且蜗轮和蜗杆的参数是错的,插件生成不了。这在比赛的情况下就麻烦了,很多人不知所措,丢失了蜗轮和蜗杆的分。但是我们是可以采取一些修改办法的。

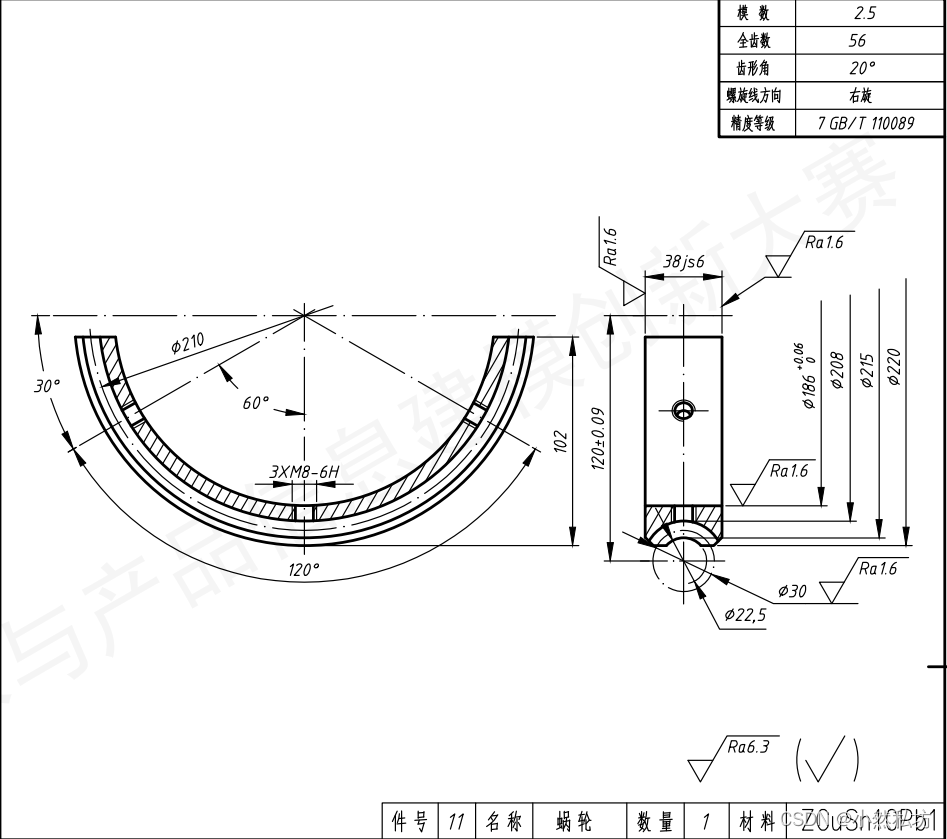

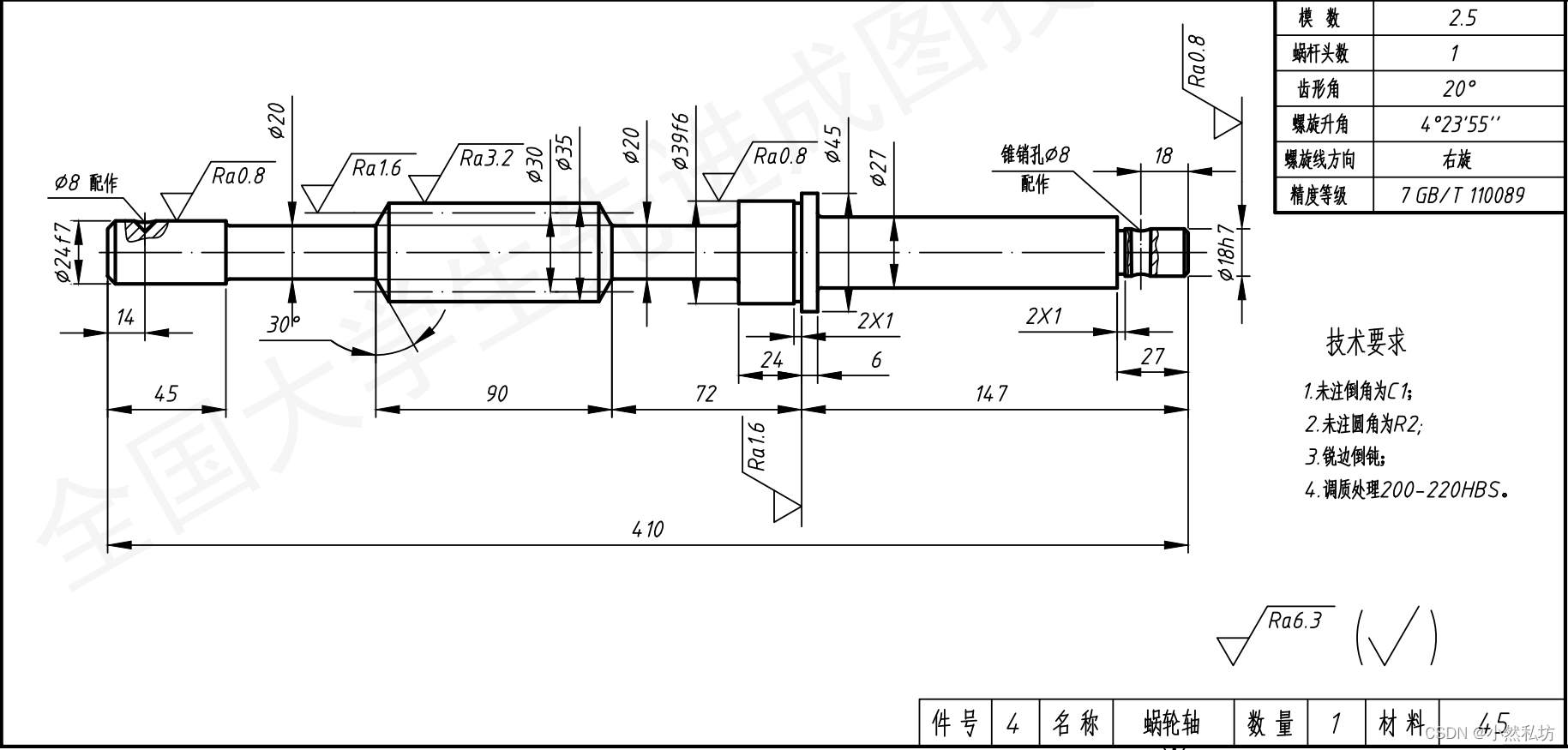

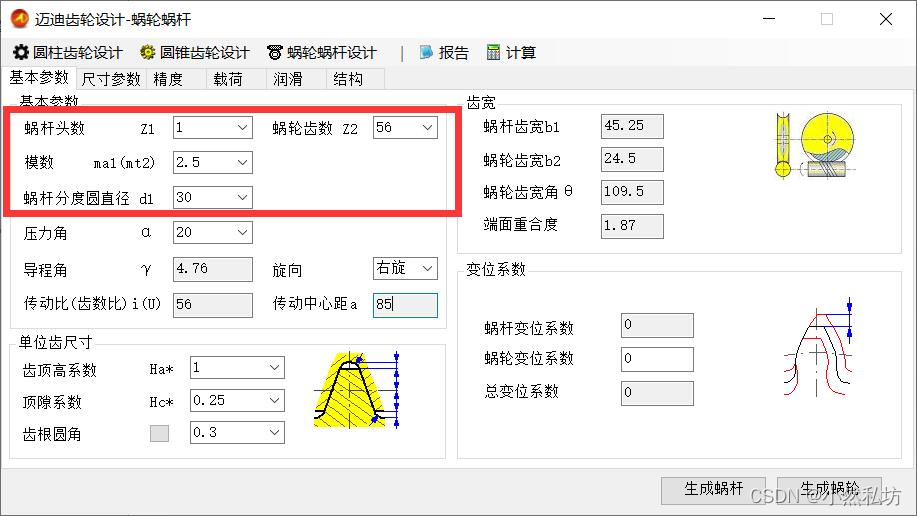

首先在迈迪插件中输入四个重要尺寸(不清楚的读者可以参看之前的文章)




蜗杆的建模就不说了,很简单,具体参看之前的文章。

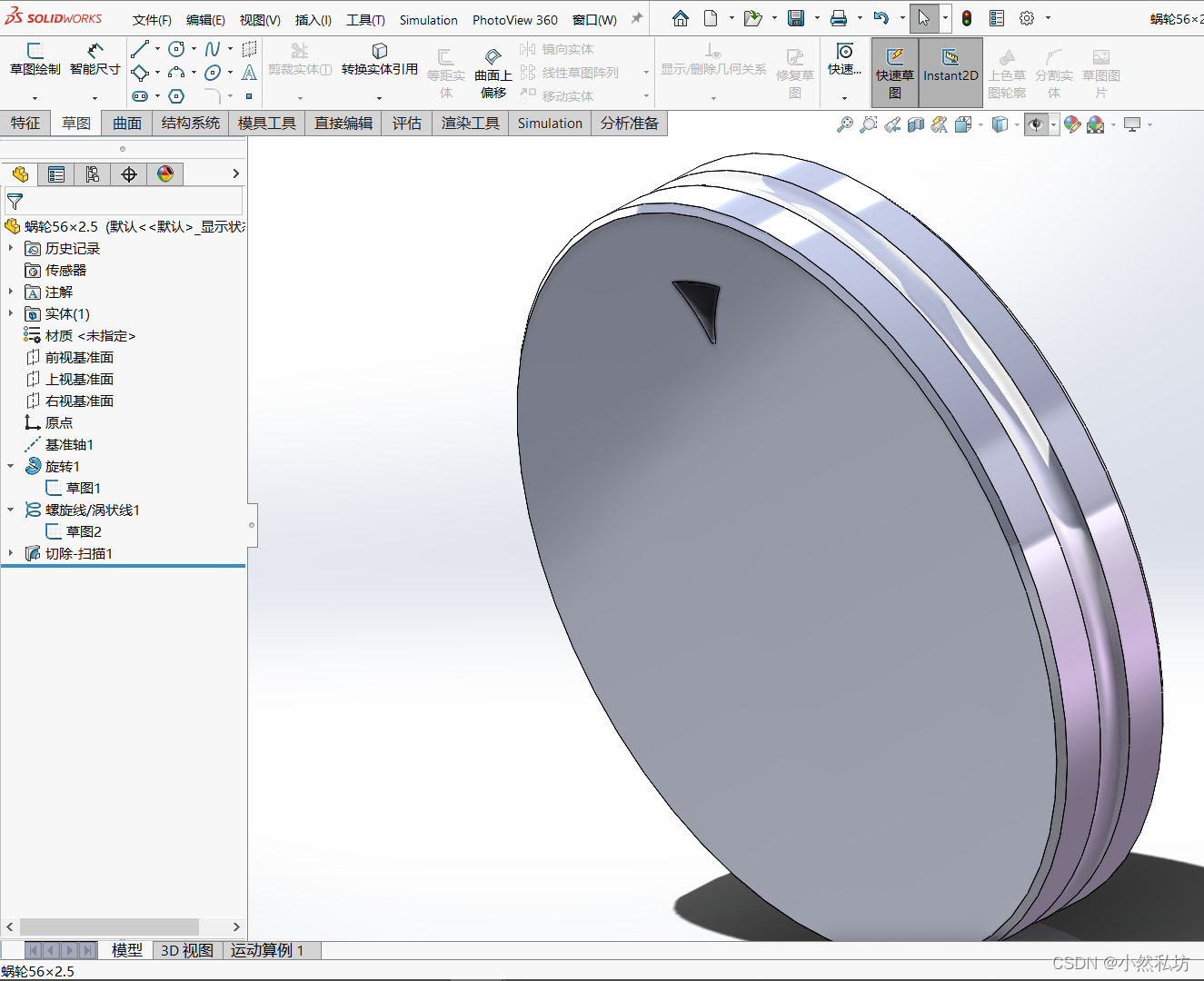

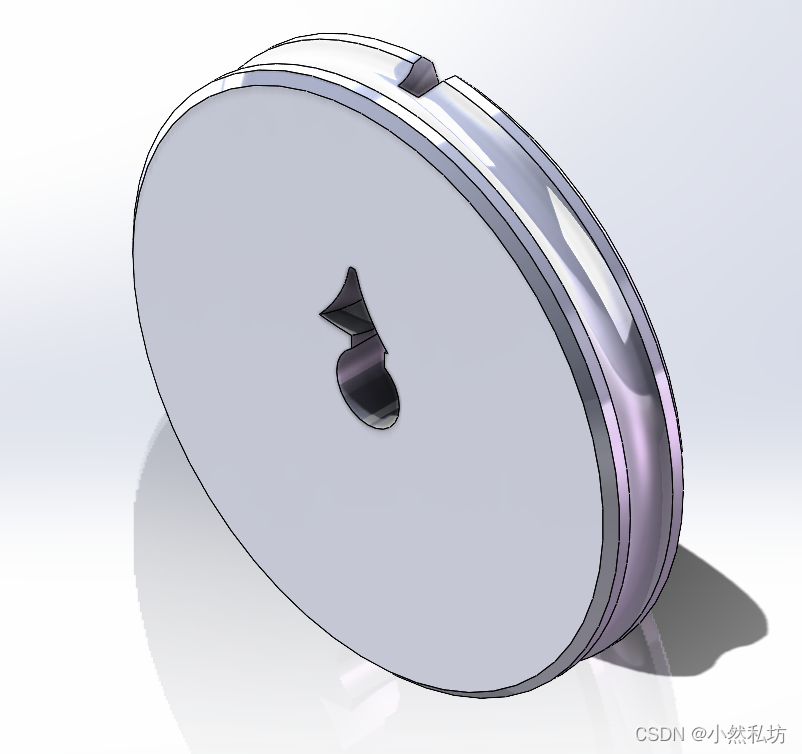

但是蜗轮出问题了,插件生成了一个奇形怪状的东西。这时候,我们要对草图进行修改

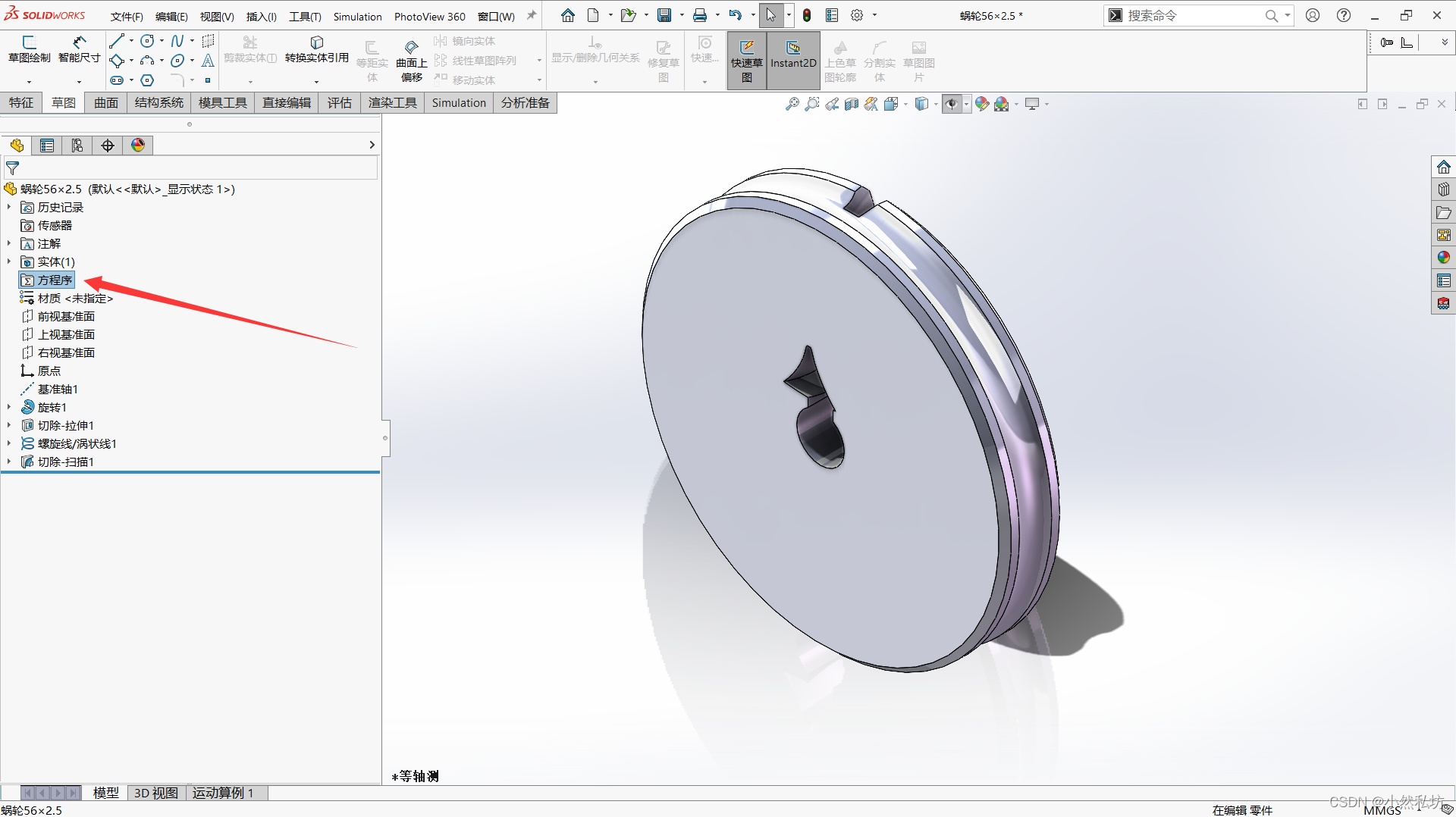

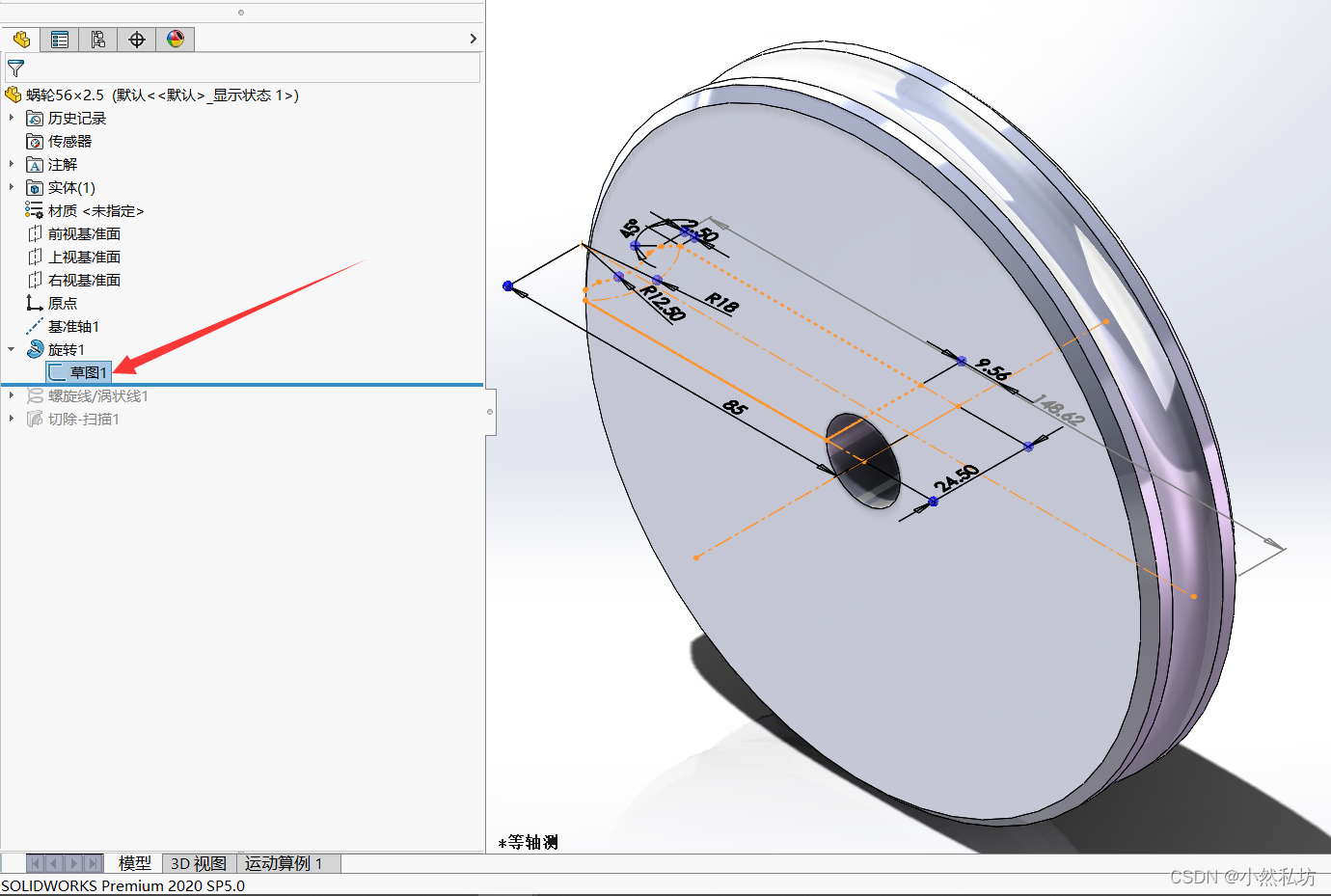

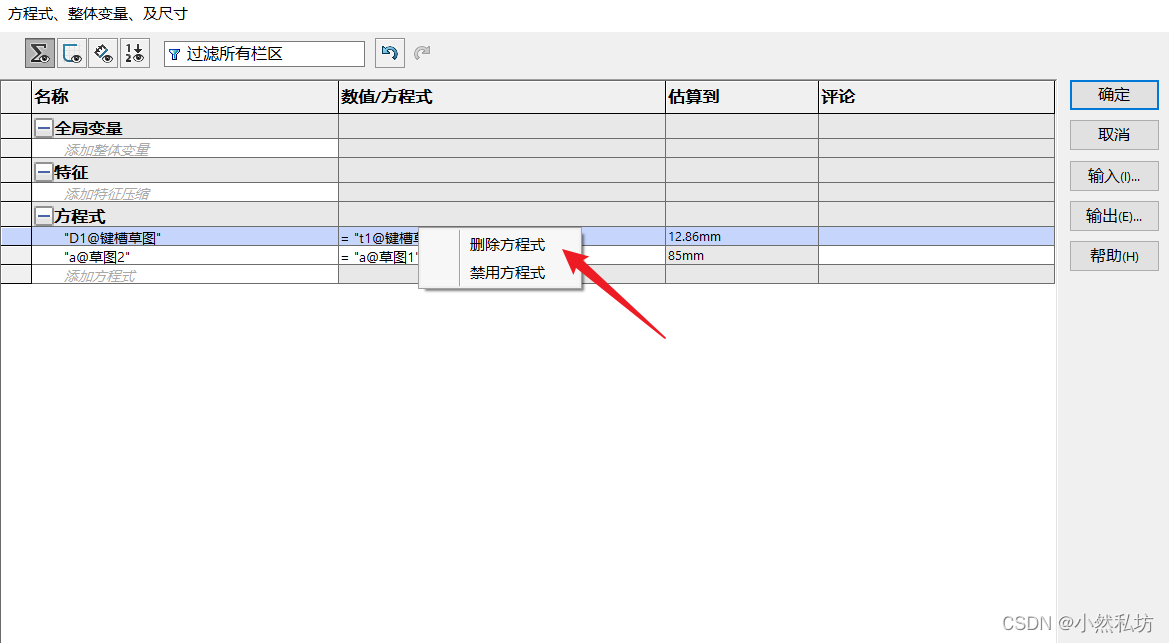

首先我们看到设计树上的方程式,把方程式全部删除,要不然后面会报错。


 然后我们删除键槽特征和草图。再把设计树拉到旋转,修改旋转的草图。

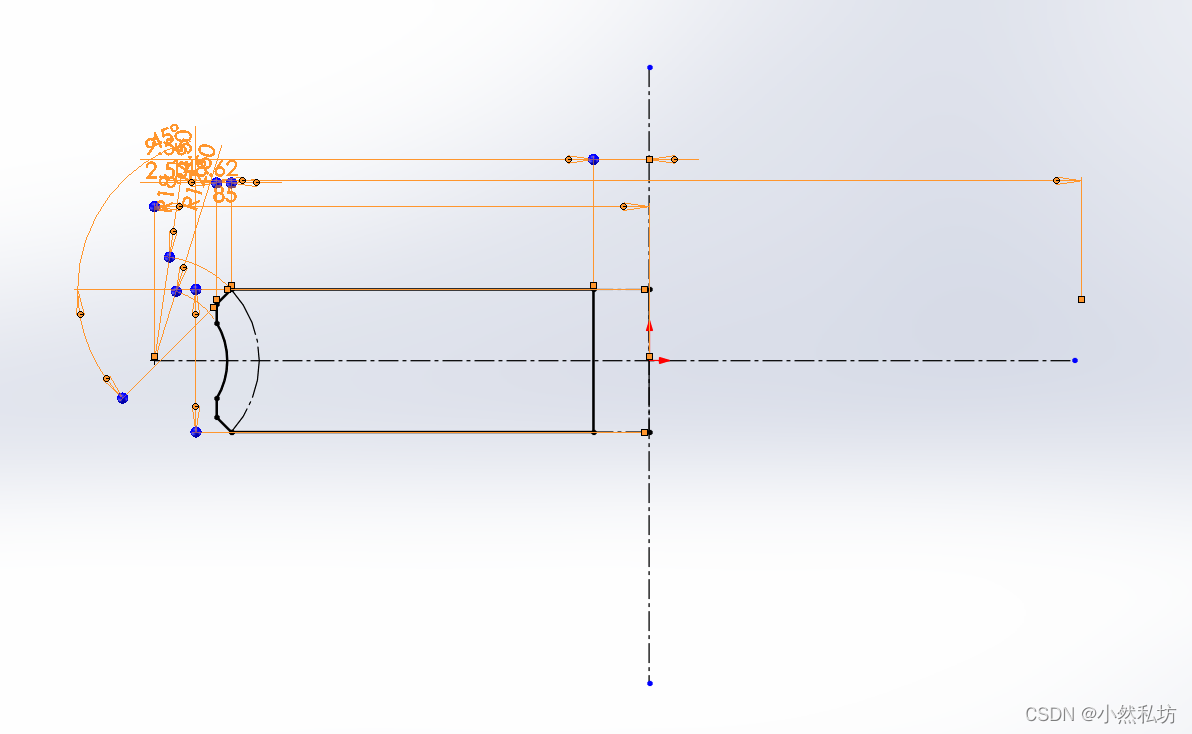

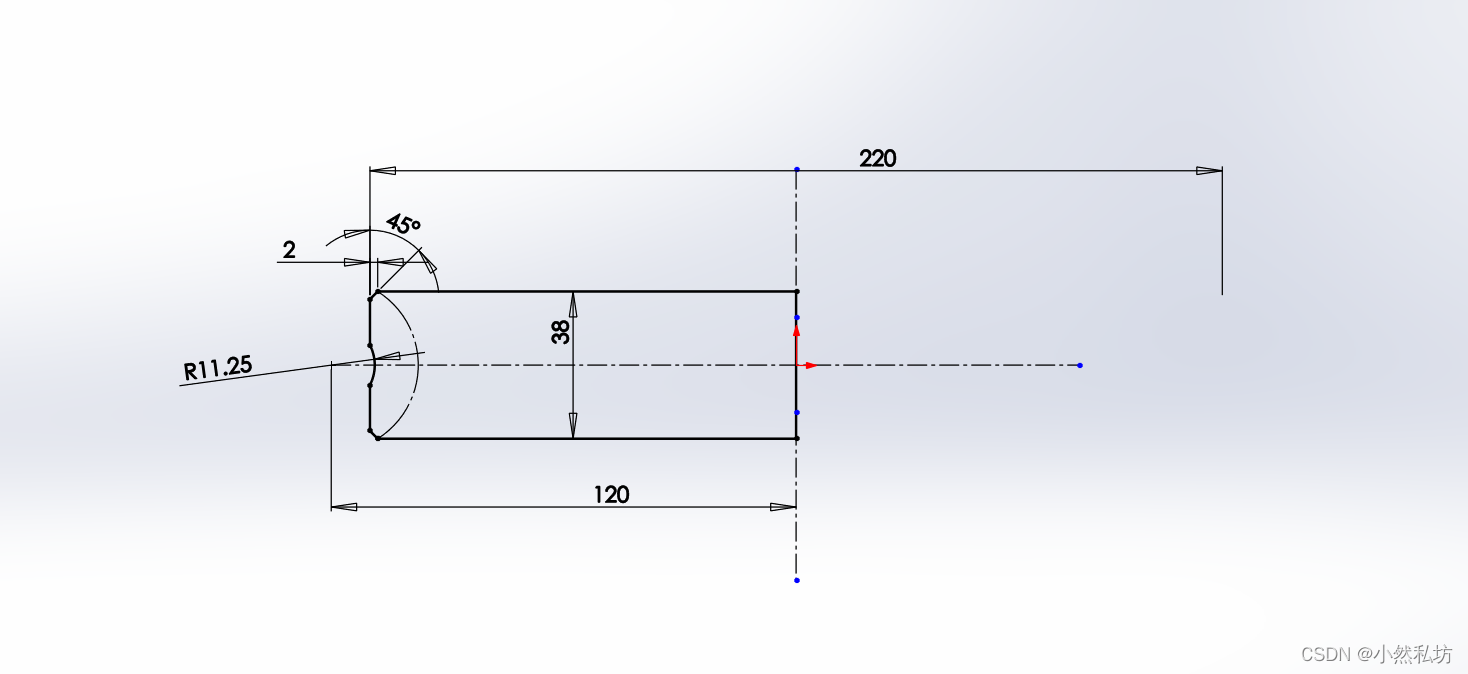

和我之前文章说的一样的操作,先把所有尺寸拉到一起删除,再依照图纸,修改蜗轮的几个重要的,大的外形尺寸

点击退出草图

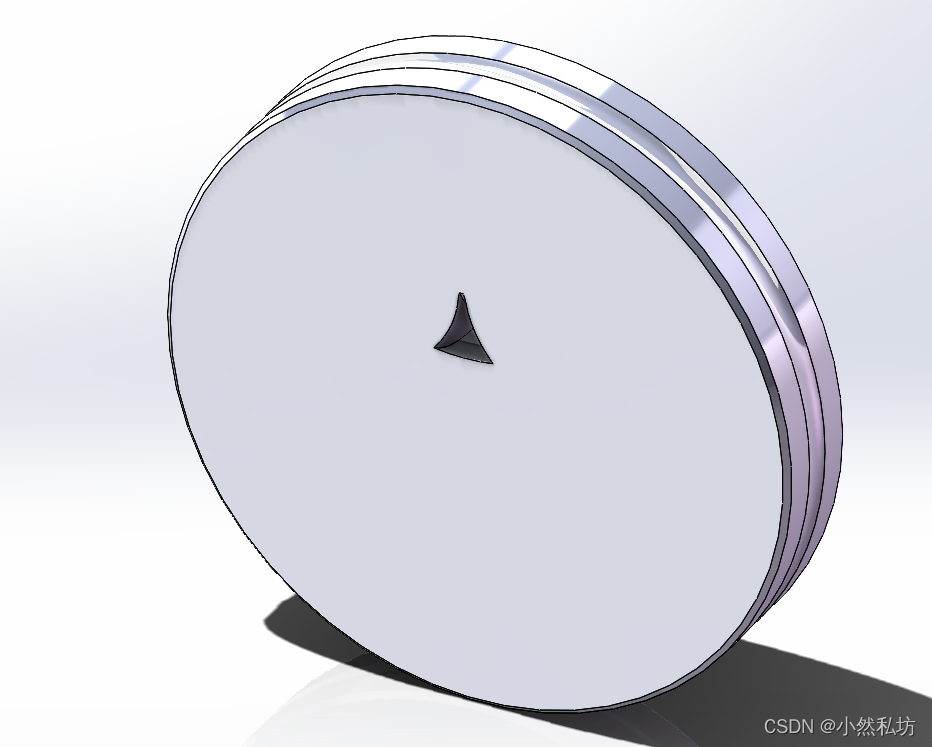

这样我们就得到了一个外形大致正确的蜗轮。

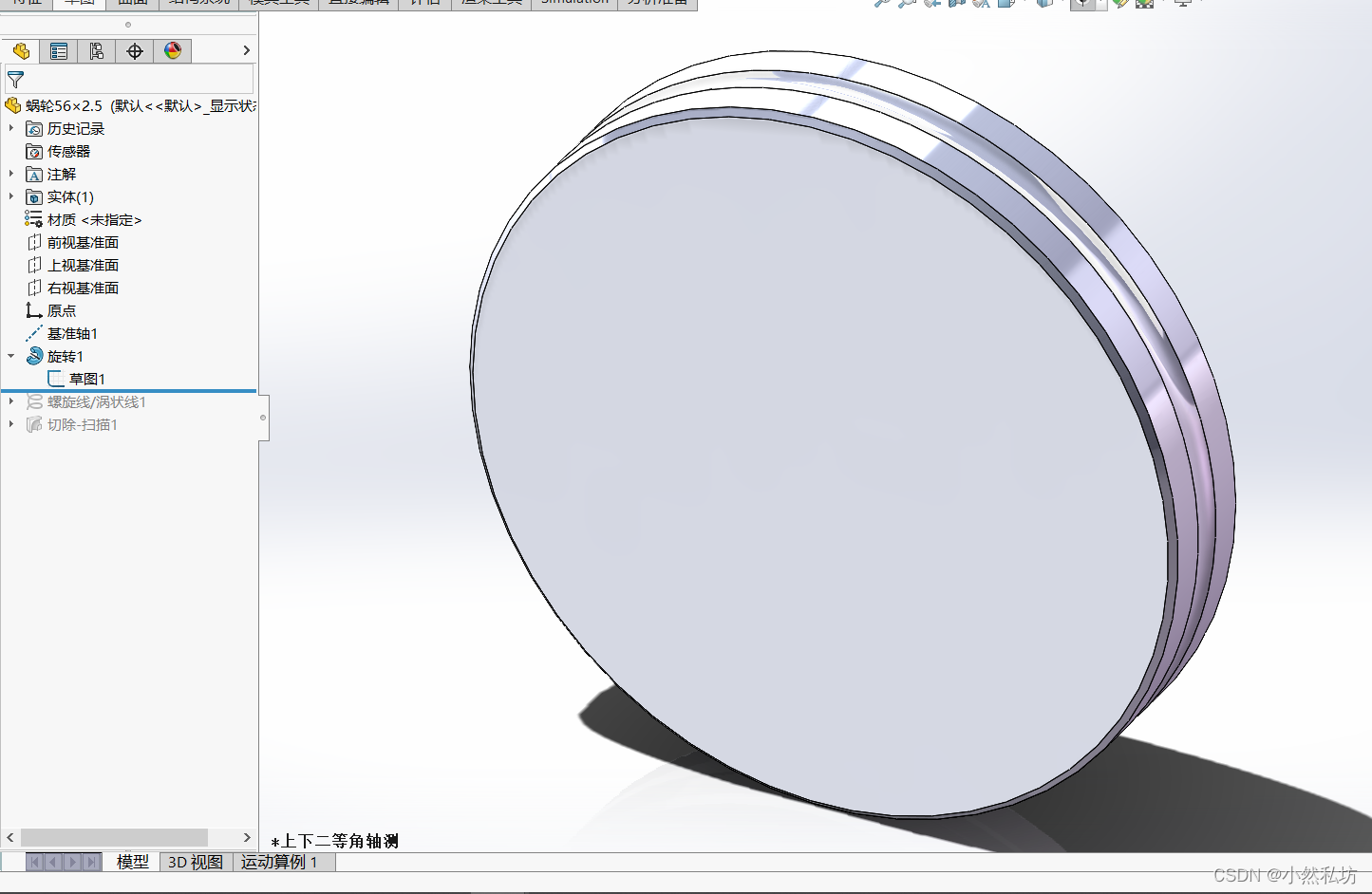

下面拖动设计树,发现样子还是不对,开始修改齿形草图。

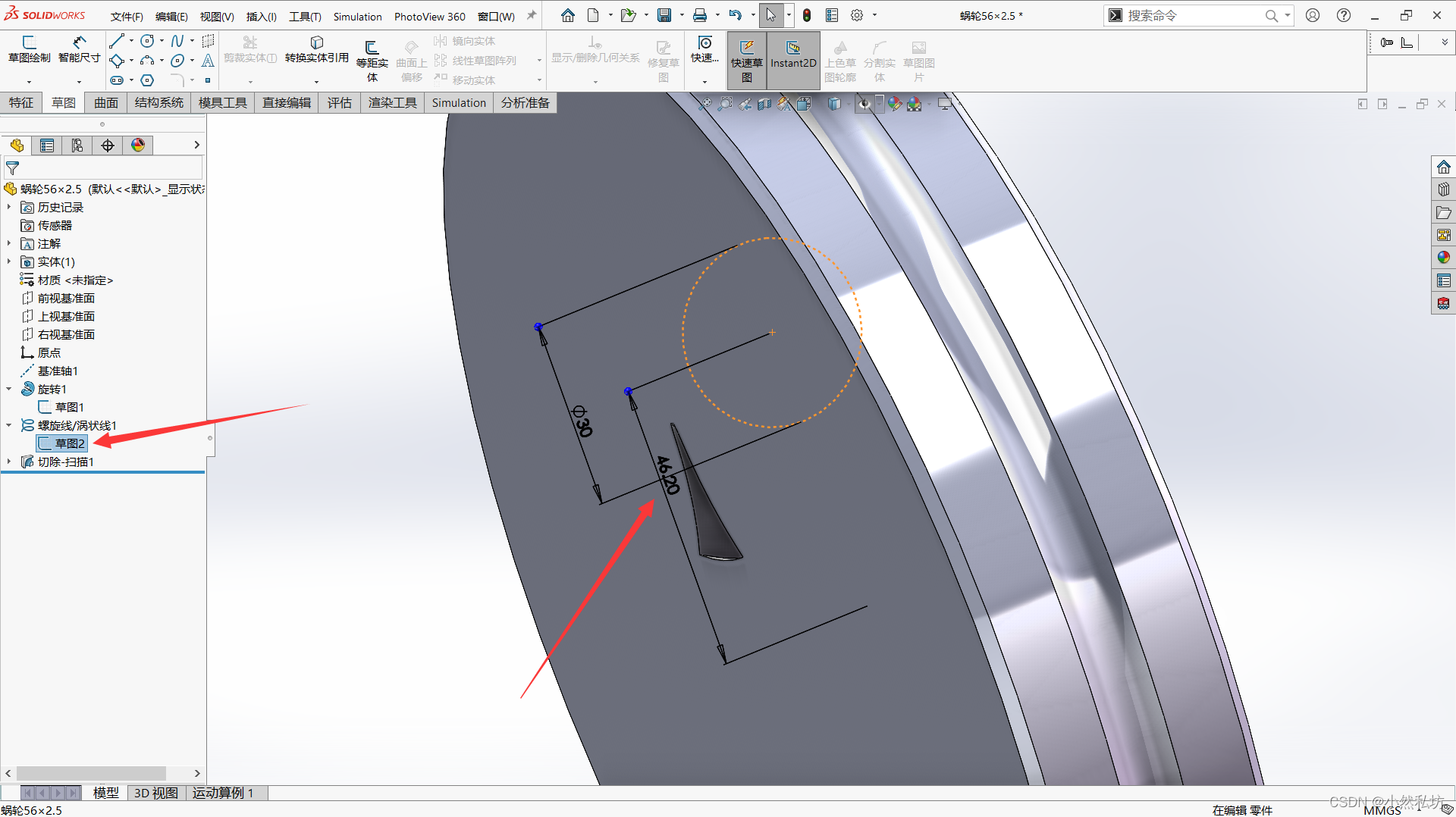

首先看到螺旋线的草图,把错误的圆心半径修改为图纸上的120。

ctrl+B一下就显示出来了。

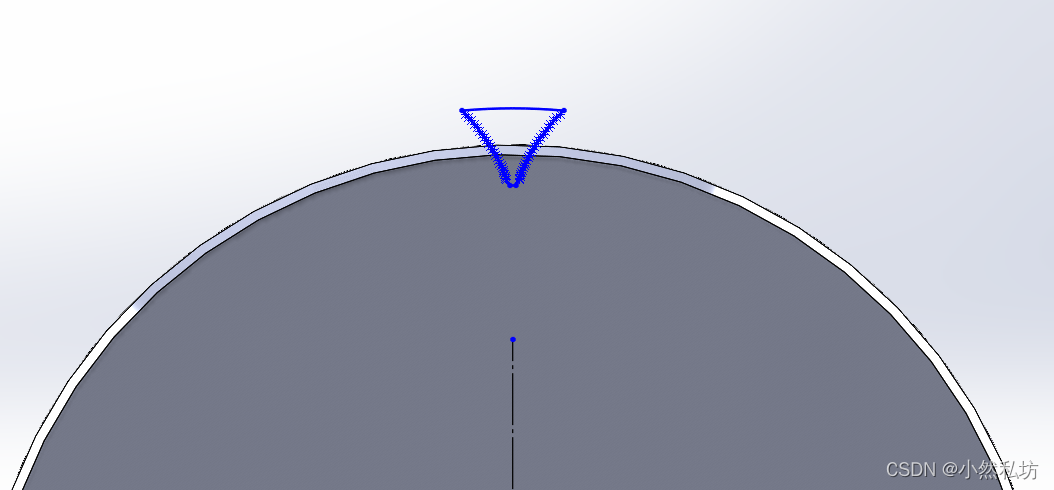

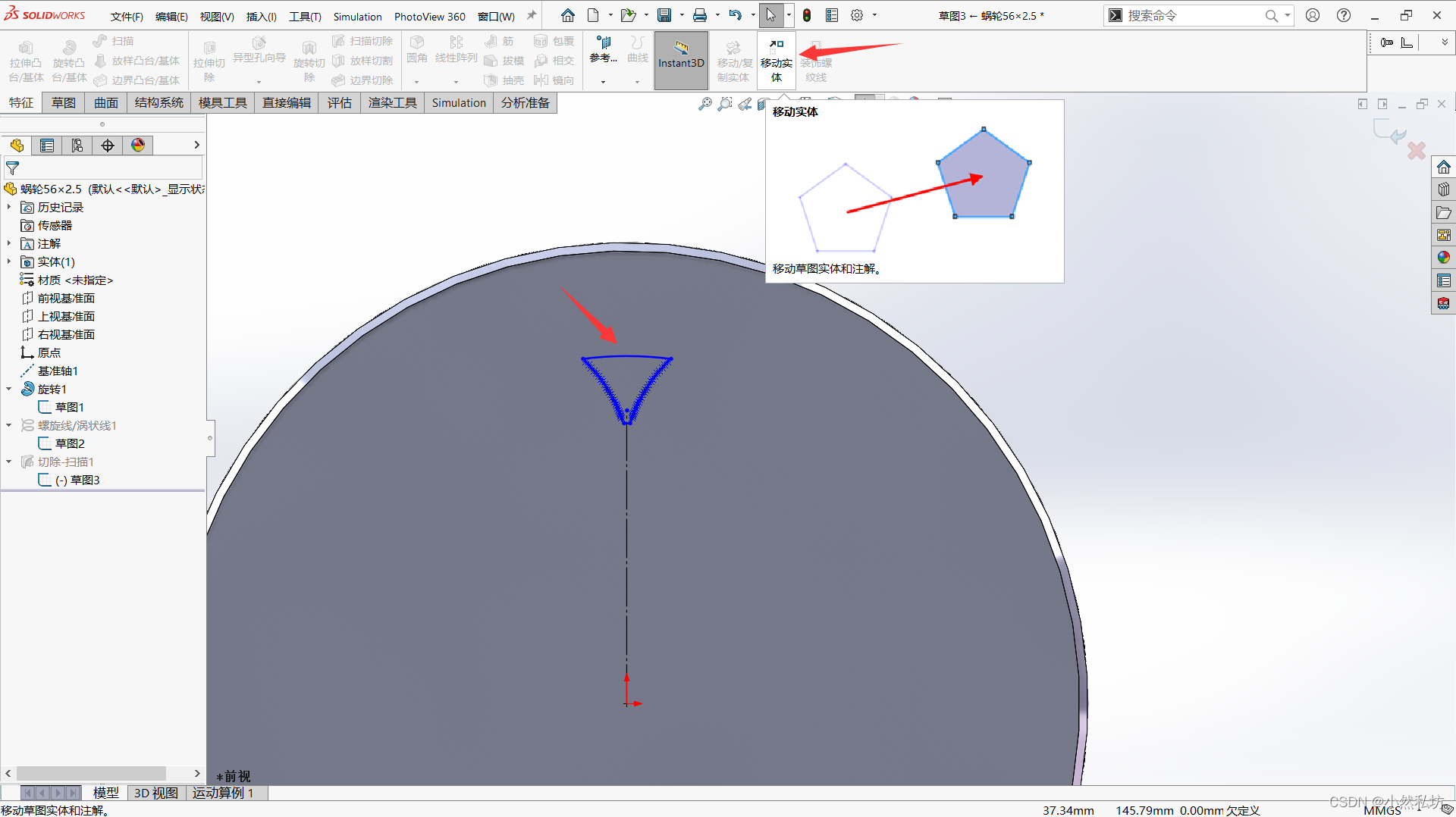

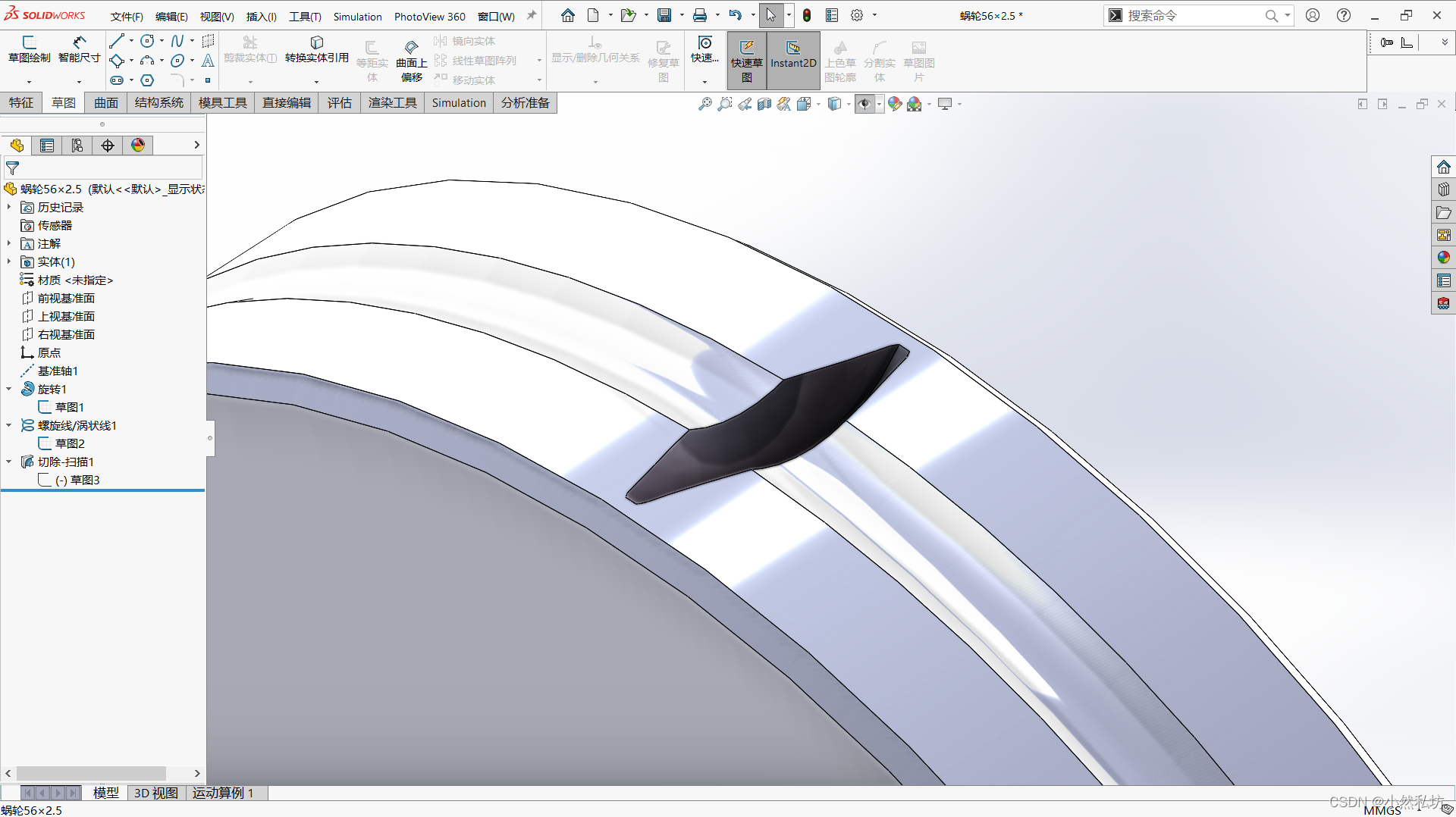

还是不对,继续修改。转到扫描切除的草图,看到插件生成的渐开线,在比赛的情况下,我们不需要那么精准。搜索到“移动实体”命令,把渐开线的草图沿中线移到上方,进行调整,退出草图后,看着差不多就可以了。

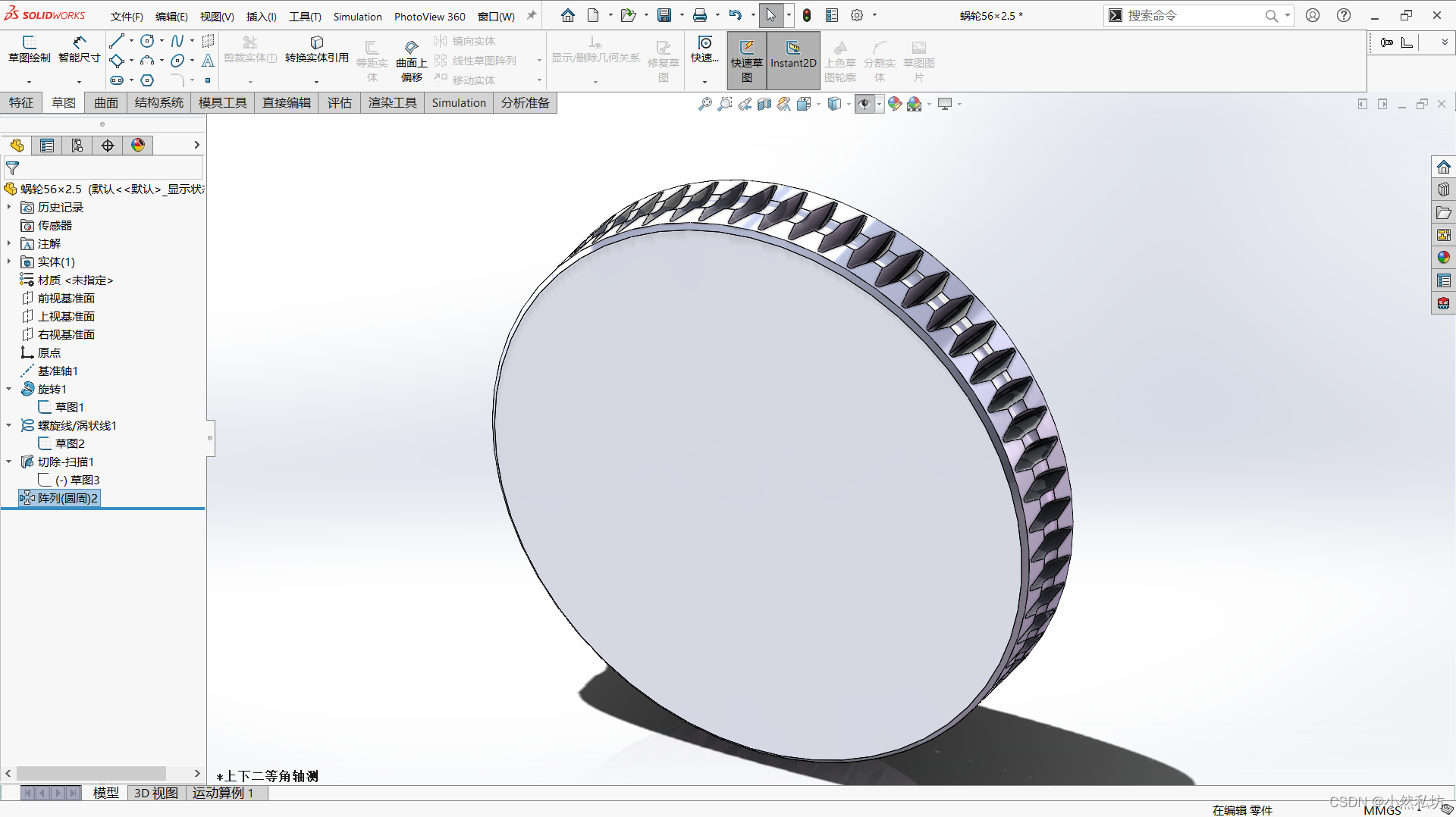

 再进行圆周阵列,阵列56个就画完了。

 得到了齿形,后面再依照图纸做出一些修改就可以。很简单这边不作讲解。


总结:

可以说图纸出错是比赛时容易出现的状况,有时候还会少尺寸。这个时候就要发挥临场能力,随机应变,可以通过修改草图,改尺寸猜尺寸等,来画出差不多的实体,这也是比赛的一种策略。不过国赛的时候,重要零件的参数基本不会出错,图纸上的零件也不会少尺寸,大家正常使用插件就ok。当然这只是个人方法,若有同学有更好的方法,欢迎指出!
