前言

成图大赛全名为：“高教杯”全国大学生先进成图技术与产品信息建模创新大赛，是机械类全国大学生比赛制图类的最高等级比赛。目前已历经十四届。而机械类计算机建模的赛题，目前已相对固定，每届会出现比较固定的零件，例如：齿轮齿条，蜗轮蜗杆，轴类零件等。这些零件并不需要参赛选手仔细去画，因为是比赛，我们有更快捷的办法建模出一个相对标准的，符合图纸内容的零件。这是比赛，并不是要我们搞参数化设计。所以，这里针对使用SolidWorks的比赛选手，提供一些齿轮齿条，蜗轮蜗杆，轴类零件等的快速建模方法，主要用到的是麦迪三维设计工具集插件。这里只是个人比赛的总结理解，若有不当之处，还请读者多加指正。

---

这次来讲讲涡轮蜗杆的快速建模，要用到的也是麦迪插件，在上一篇文章中已提到过，若要安装请关注上篇。

---

和齿轮不同的是，涡轮的参数更多，而且插件生成的涡轮和蜗杆并不和图纸给出的尺寸一摸一样。不过没关系，我们依然有办法修改。此处只给出我的个人见解，若有不当之处或更好的方法，还请读者在评论区中指出。

---

本章将以第九届“涡轮减速器”为例，为大家详细讲解如何用迈迪插件快速画一个涡轮和蜗杆。

---

比赛中，和齿轮的建模相仿，在图纸中找到配对的涡轮和蜗杆。很好找到，配对的涡轮和蜗杆模数一样，比如这里为m=8。

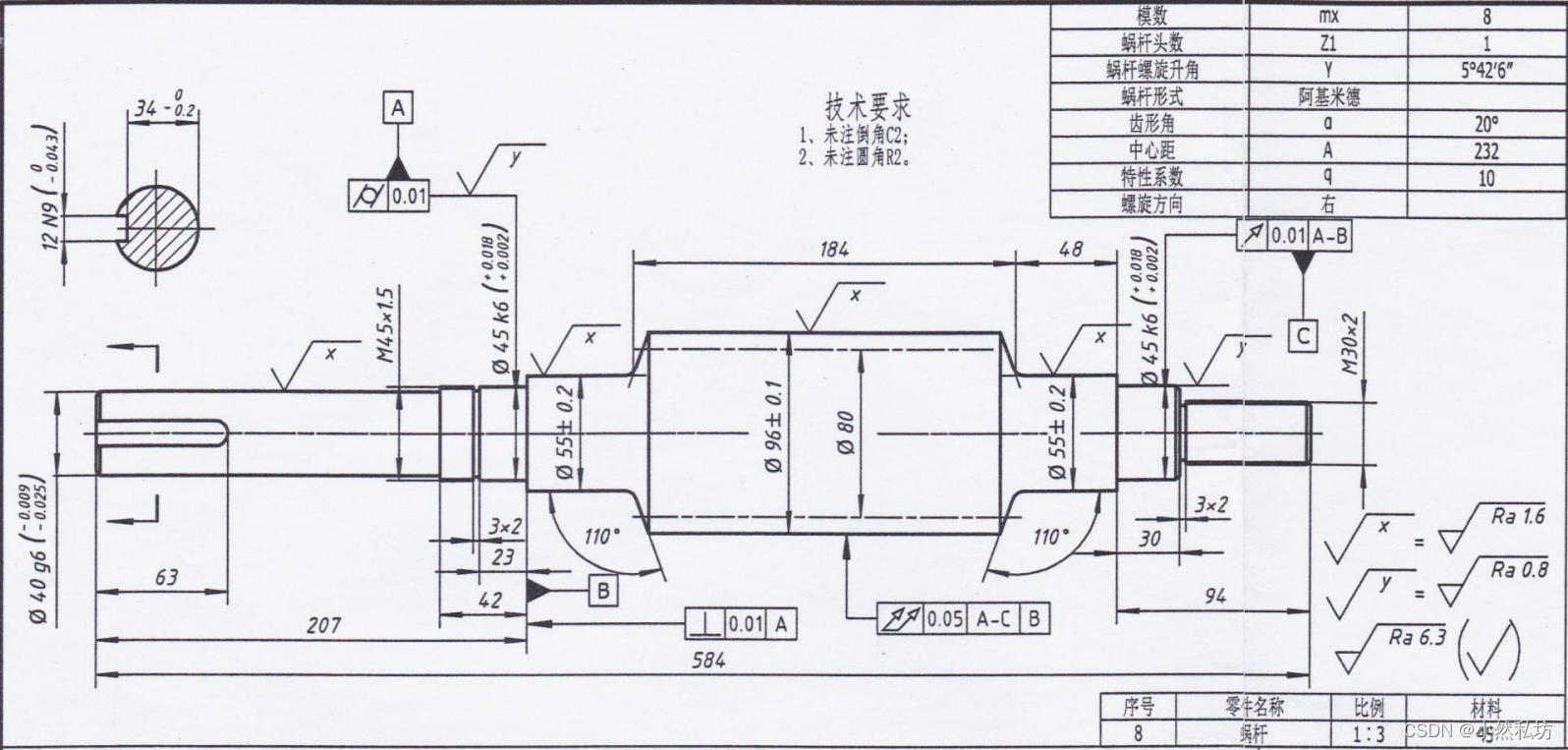

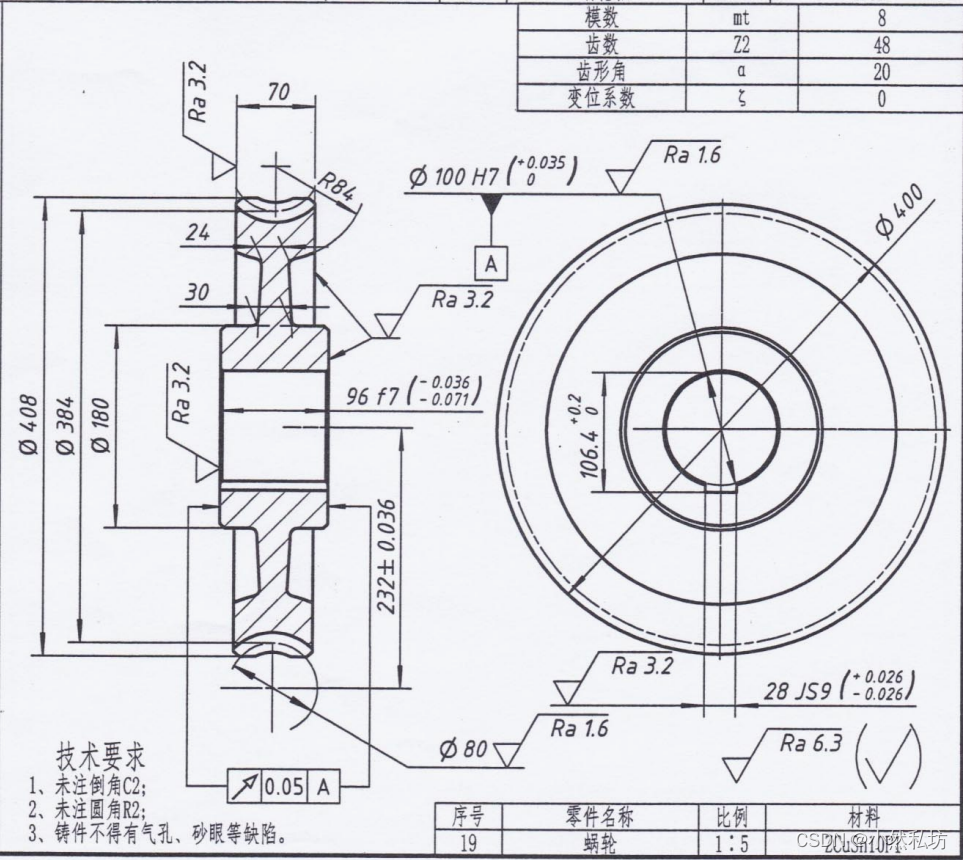

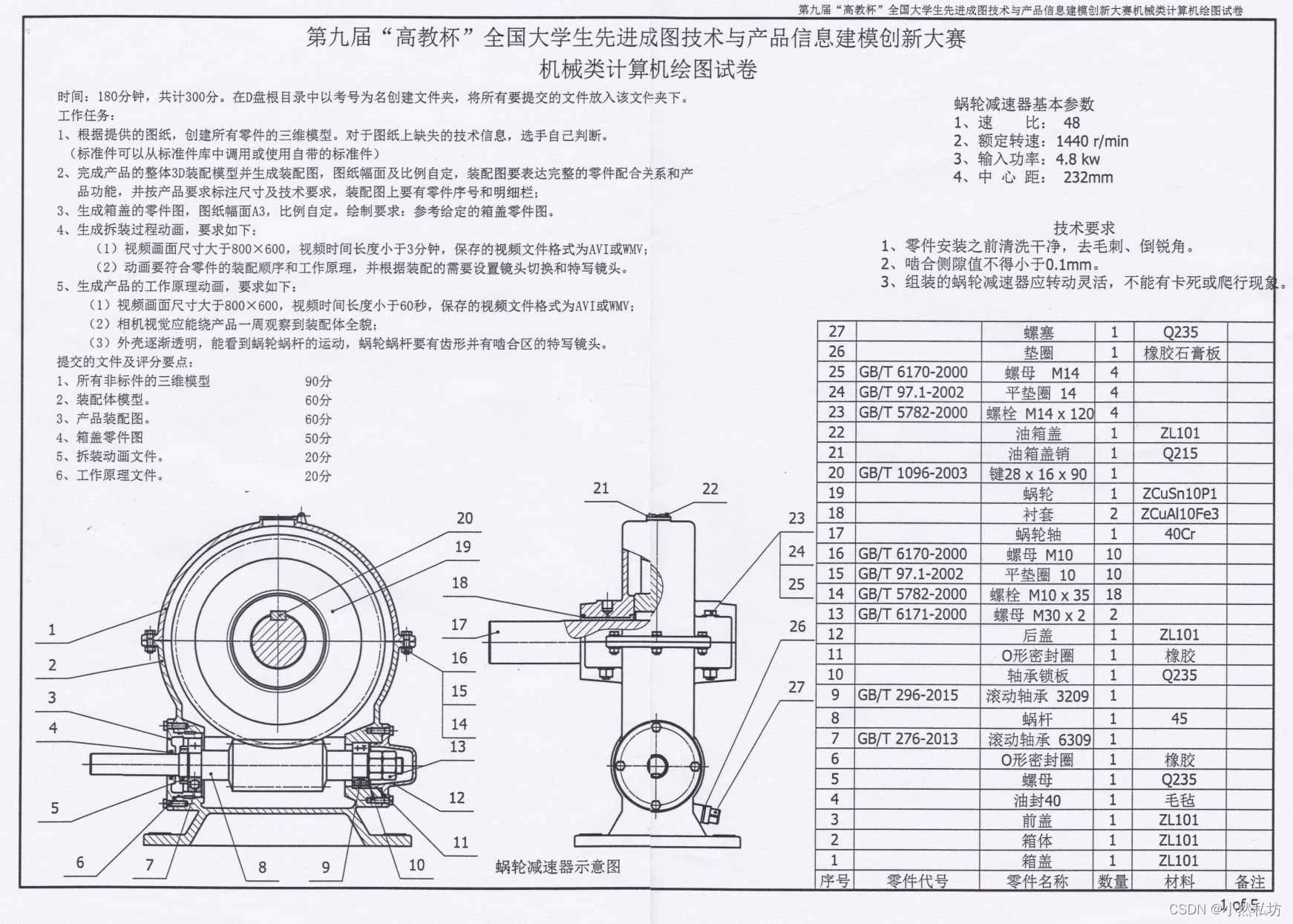

图纸给出如下

---

 在sw中打开一个新的零件，插件也会随之打开，插件没打开的话，参见上篇。点击“齿轮设计”。

---

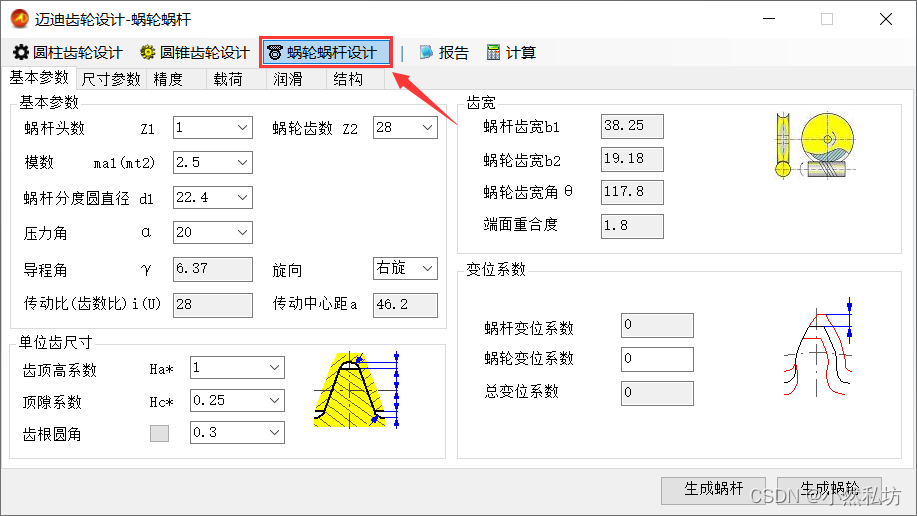

 在参数界面点击“蜗轮蜗杆设计”。

---

下面先讲解蜗杆的画法。蜗杆比涡轮稍微简单一点，而且是轴类零件，比较容易画，所以先讲。

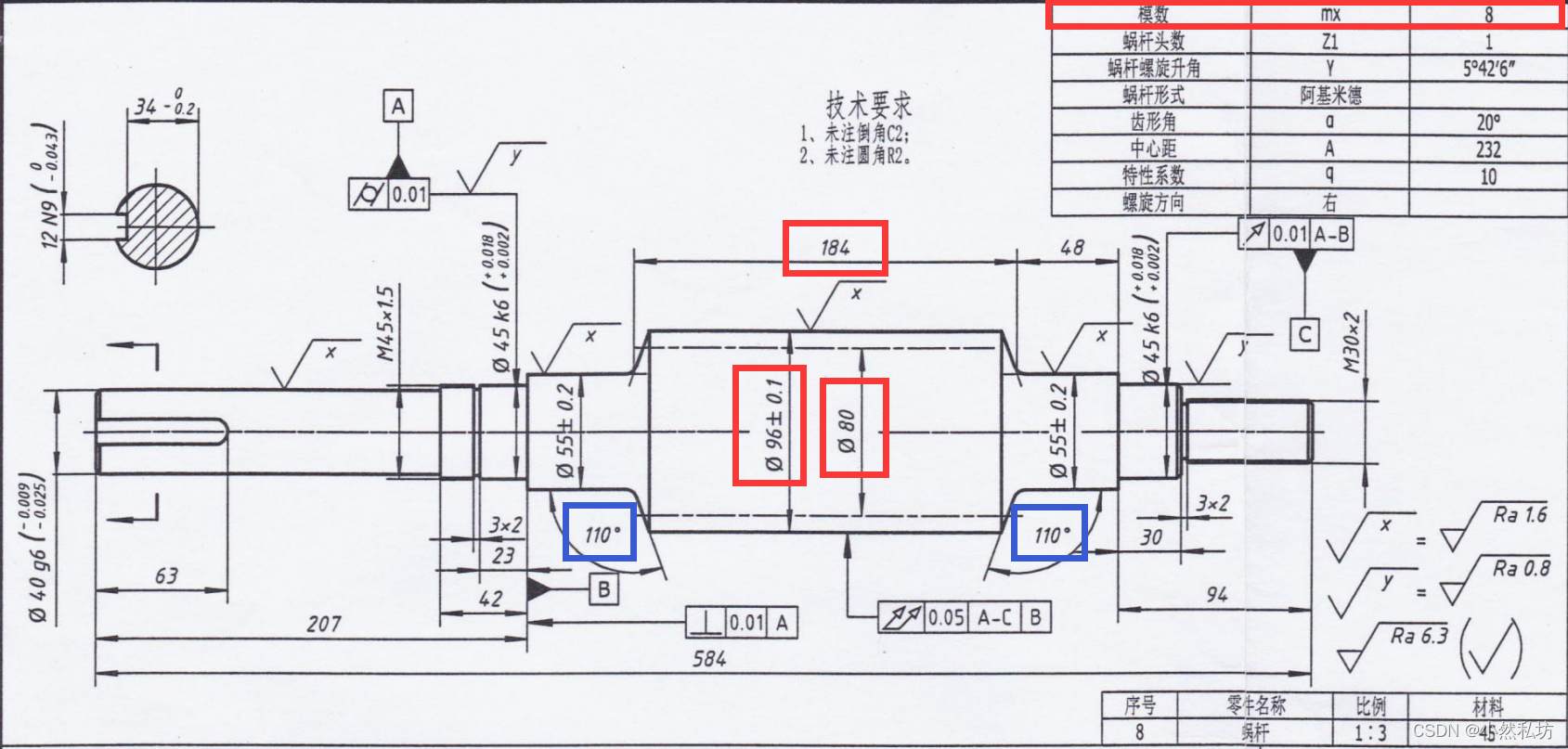

 在比赛过程中，拿到图纸，我们只需要关注图纸上的这几个关键参数：模数、分度圆直径、最大外圆直径、螺旋部分总长。

大部分蜗杆会有倒角，也需要关注，比如这里的110°。

---

在插件上先输入模数、分度圆直径还有蜗杆的齿数。PS:有的时候蜗杆分度圆直径选项中并没有图纸上所显示的数值，那么这里是可以输入值的，输入那个数值。



点击“生成蜗杆”。

---

弹出来个广告选择关闭 。

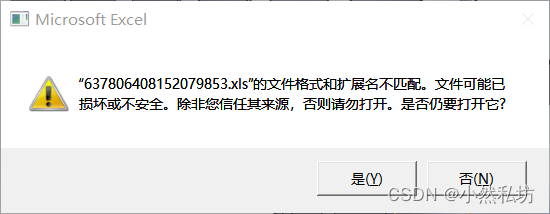

 点击“否”。

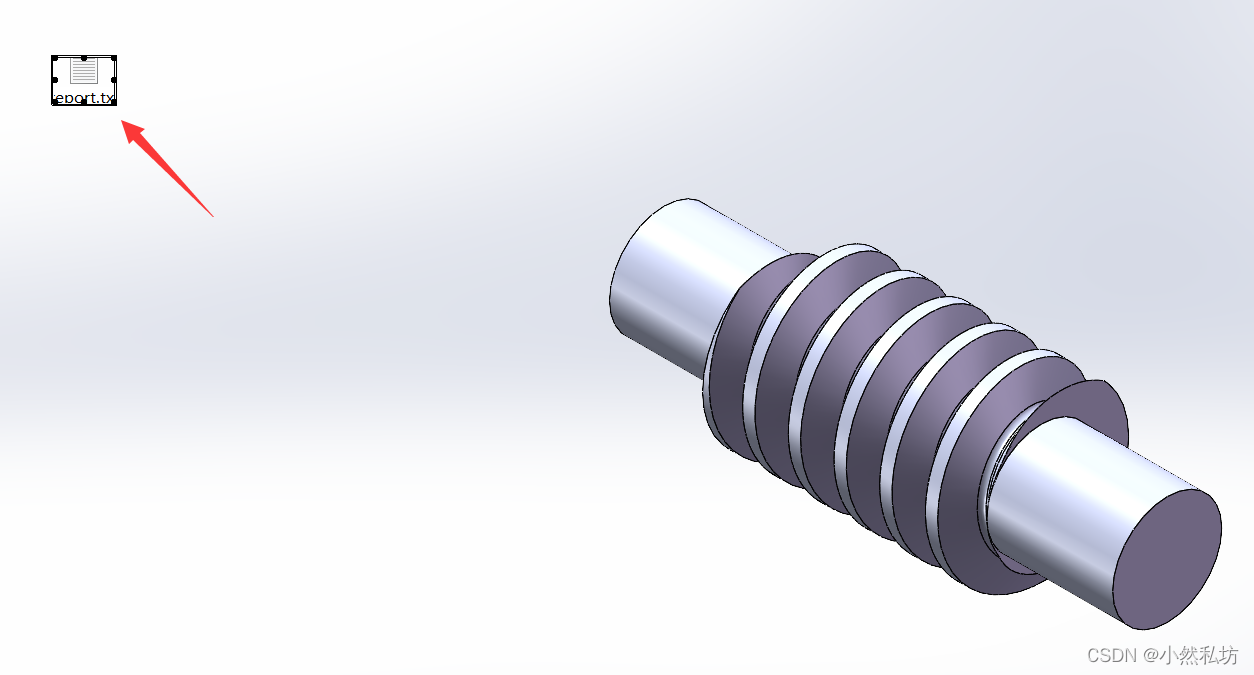

 生成了一个参数报表，点击按Delete删除



---

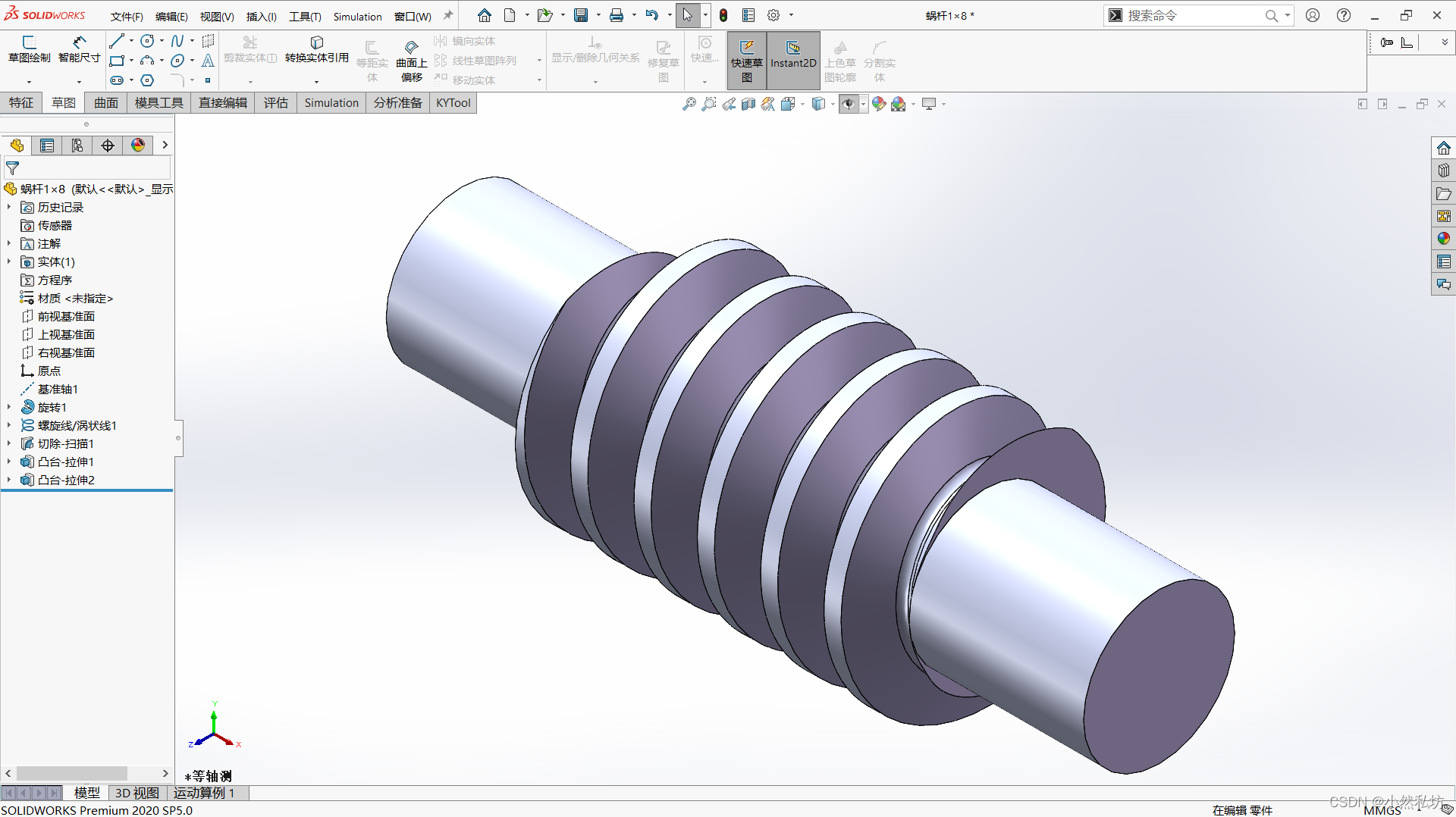

这样我们就 生成了一个这样的蜗杆，插件的使用到此为止，现在在软件中进行修改。

---

 首先要做的第一件事，插件会自动在螺旋部分两边各加一个圆柱，这个和图纸不符，我们不需要，在设计树中删除。

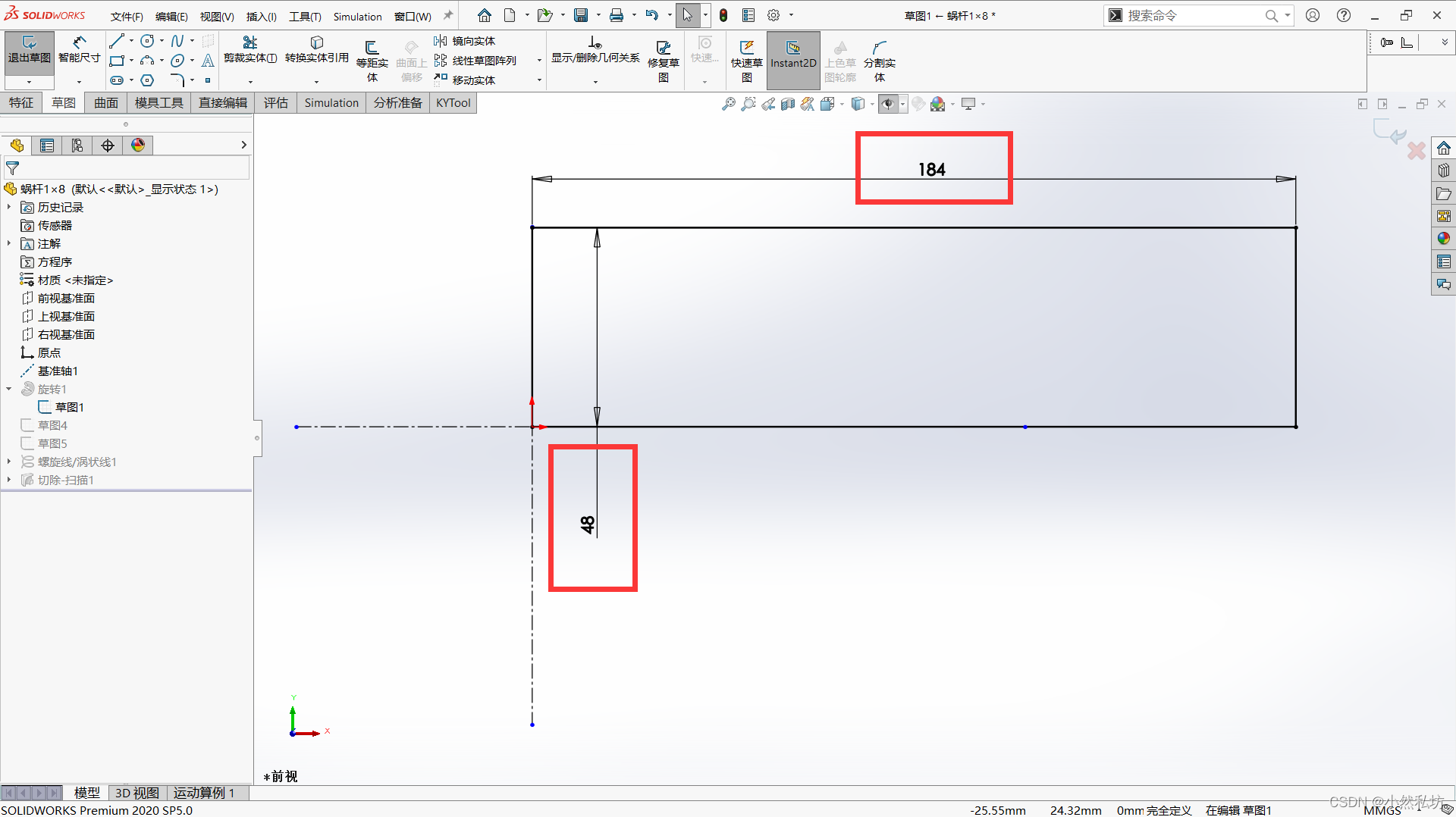

 接着，进入“旋转”的草图，修改两个尺寸：蜗杆长度和最大外圆直径。这样就和图纸上一模一样了。退出草图。

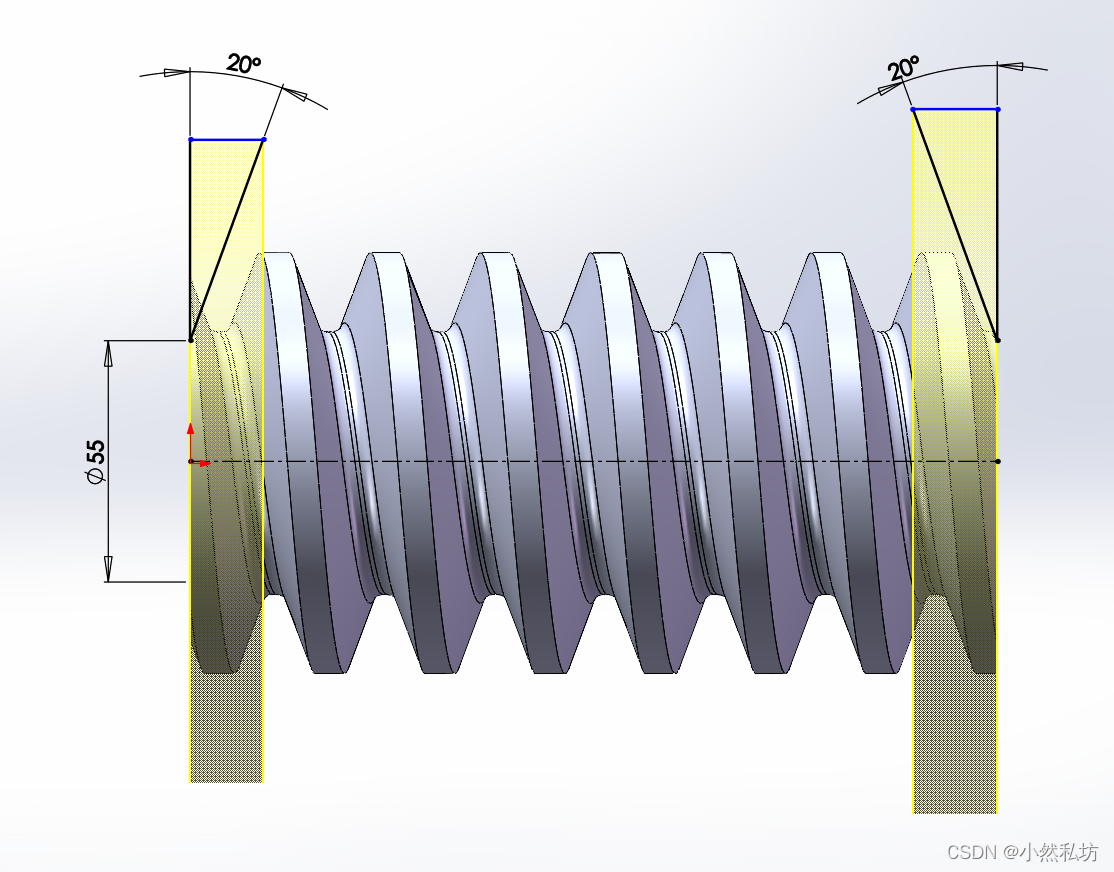

 接着绘制两边的倒角，画两个三角形旋转切除，不要贴着外延，要不然切不全，延伸出去一点，角度对即可。

---

关键部分已经完成，使用插件和修改草图只是为了画中间的螺旋部分，剩下的就很简单了，这边不再做讲解 。

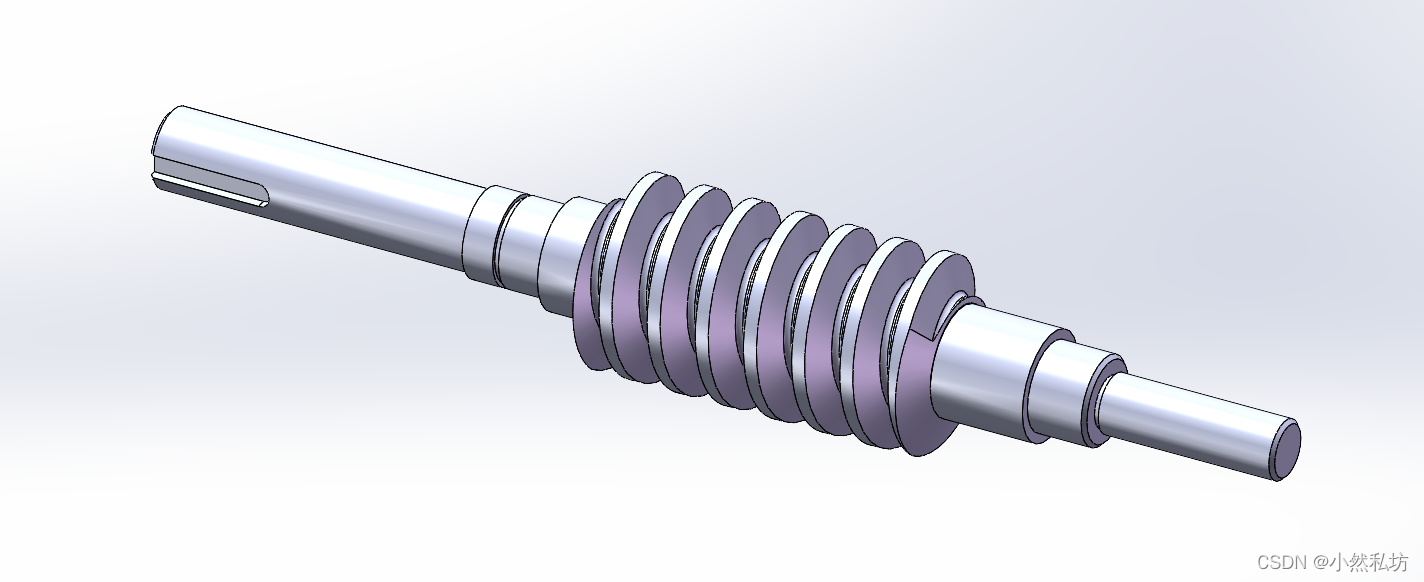

 完成。

---

补充：

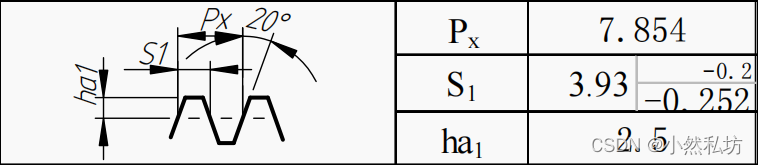

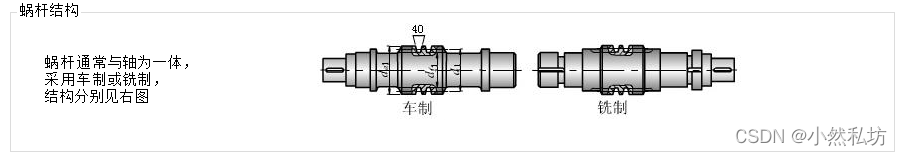

有的图纸会在旁边给一个这种齿形图。这就涉及到蜗杆的种类：车制蜗杆和铣制蜗杆。有齿形图的为车制螺杆。具我比赛的经验来看，没有齿形图的铣制蜗杆（例如第九届“涡轮减速器”）比较多 ，有齿形图的车制蜗杆（例如第五届“涡轮减速器”）比较少。车制蜗杆的画法其实比较简单，先在圆柱上画螺旋线，导程为Px例如这里为7.854，再画好梯形扫描切除即可，其他软件的绘制方法大同小异。不过，我个人认为用插件直接画一个铣制蜗杆也没有太大问题，毕竟画螺旋线再画梯形标尺寸约束好挺麻烦的。

---

总结

用这种方法画出来的蜗杆不一定是完全标准的，但是为了在比赛中快人一步，只要画出这个东西即可，重要外形尺寸不错就行。其实蜗杆还有很多画法，比如更快的近似画法，还有使用Inventor的选手，他们有软件自带的设计工具，其他使用solidworks的选手画蜗杆也各有方法，这里只是阐述个人认为比较好的一种方法。若有不当之处，还请读者多多指教。
