全国大学生“高教杯”成图大赛——如何绘制锥度斜度

前言：
成图大赛全名为：“高教杯”全国大学生先进成图技术与产品信息建模创新大赛，是机械类全国大学生比赛制图类的最高等级比赛。目前已历经十四届。而机械类计算机建模的赛题，目前已相对固定，每届会出现比较固定的零件，例如：齿轮齿条，蜗轮蜗杆，轴类零件等。这些零件并不需要参赛选手仔细去画，因为是比赛，我们有更快捷的办法建模出一个相对标准的，符合图纸内容的零件。这是比赛，并不是要我们搞参数化设计。所以，这里针对使用SolidWorks的比赛选手，提供一些齿轮齿条，蜗轮蜗杆，轴类零件等的快速建模方法，主要用到的是麦迪三维设计工具集插件。这里只是个人比赛的总结理解，若有不当之处，还请读者多加指正。

---

在一些图纸当中，我们常常会看到锥度或者斜度的符号，一些新手往往在软件中不会绘制，下面我就锥度斜度的绘制问题，为大家讲述三种常见方法。也仅仅只是个人见解，如果有不当之处或者更好的方法欢迎各位读者指出。

---

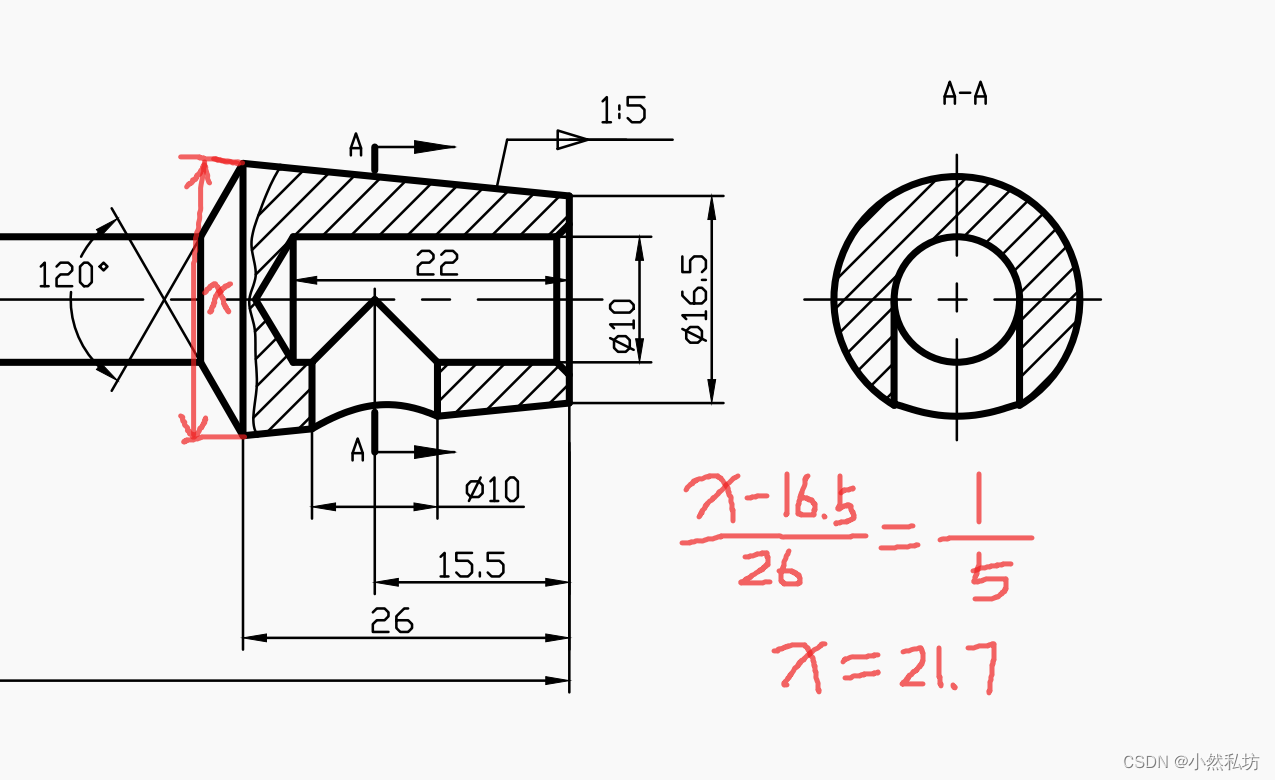

拿刚刚进行过的卡伦特校赛题“换向阀”来说。二号零件“阀门”出现了一个1：5的锥度。我们来看看如何画它。



---

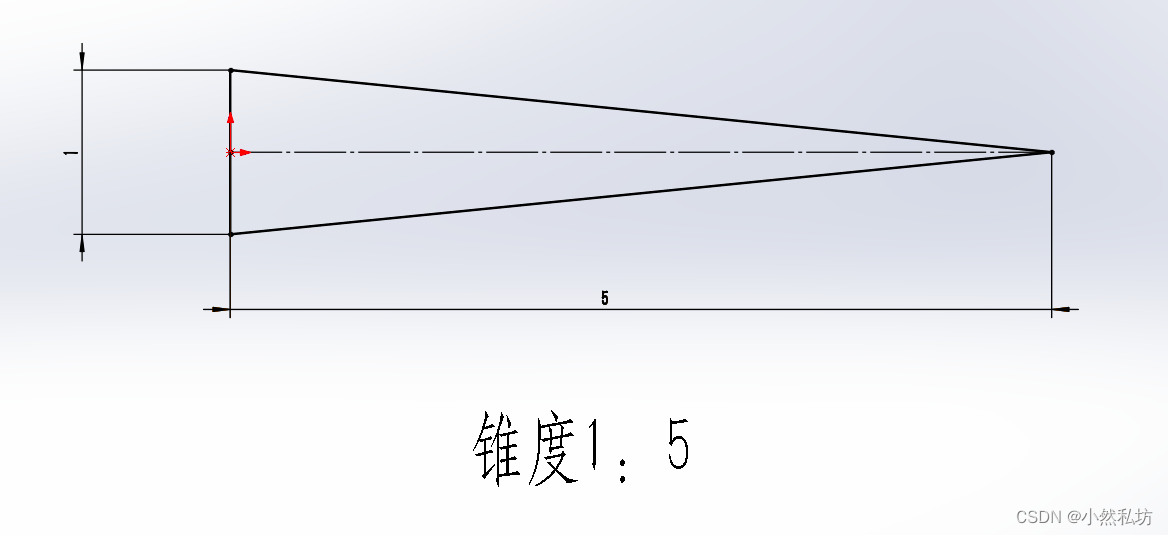

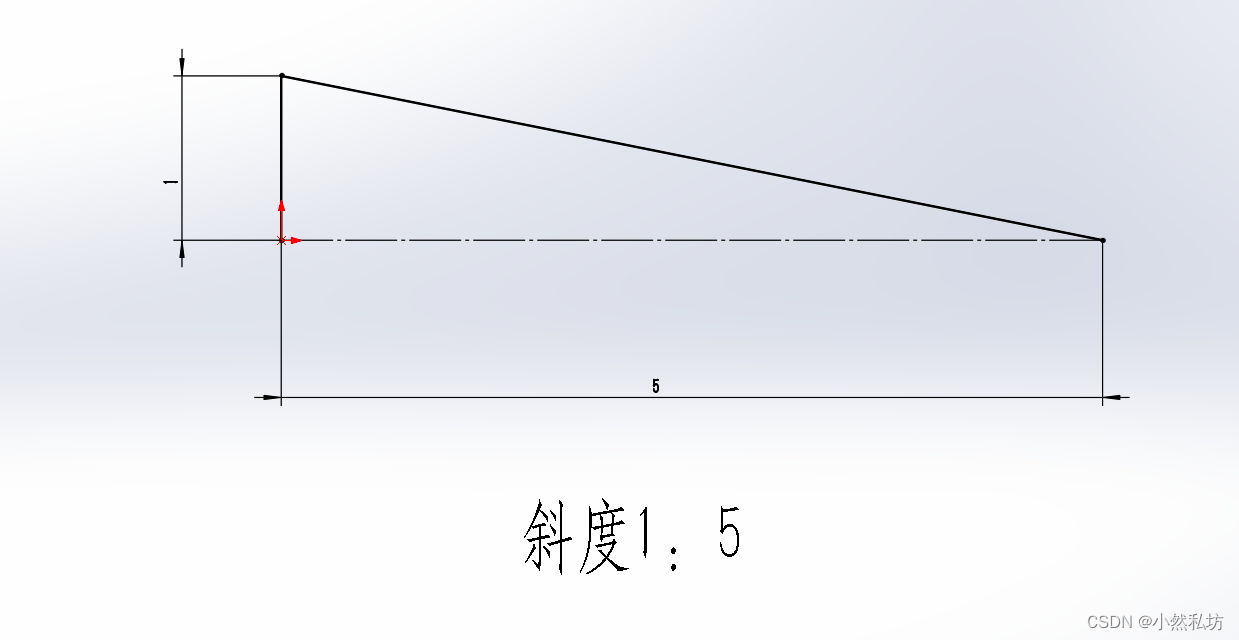

首先我们来了解一下锥度和斜度的定义。 在各位的工图书上，前几章应该都会有介绍。





---

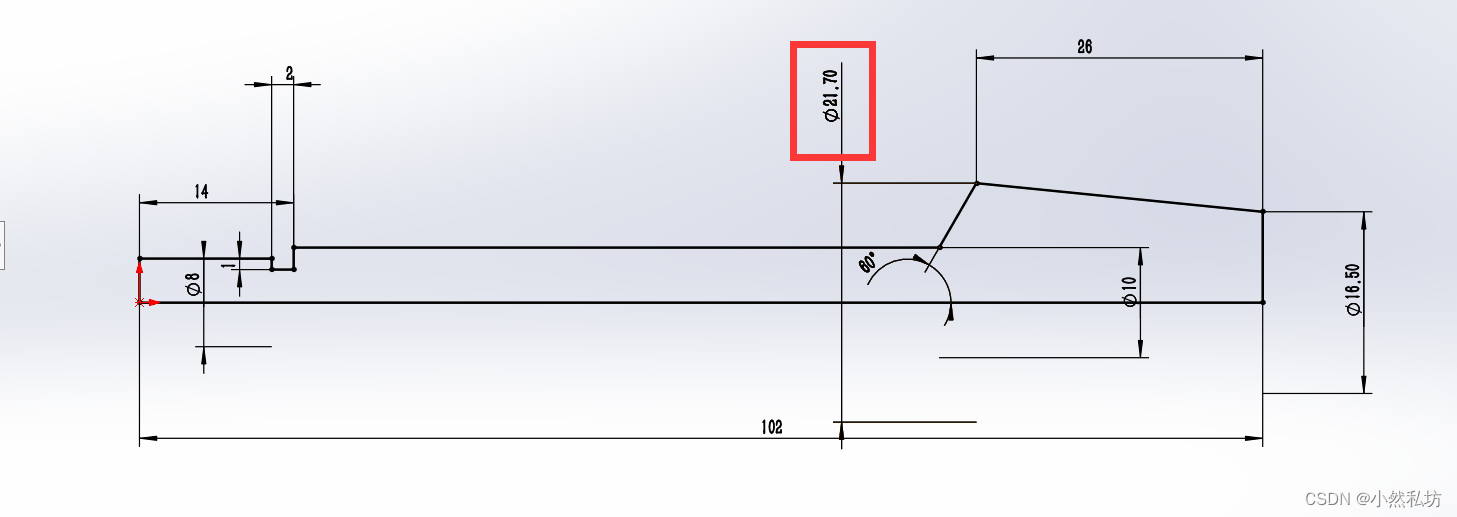

当然对于一个梯形来说 ，锥度还等于下底减上底除以高度，那么，我们还可以通过这个公式计算出未知边的长度。

 这个时候，草图就完全定义了。



---

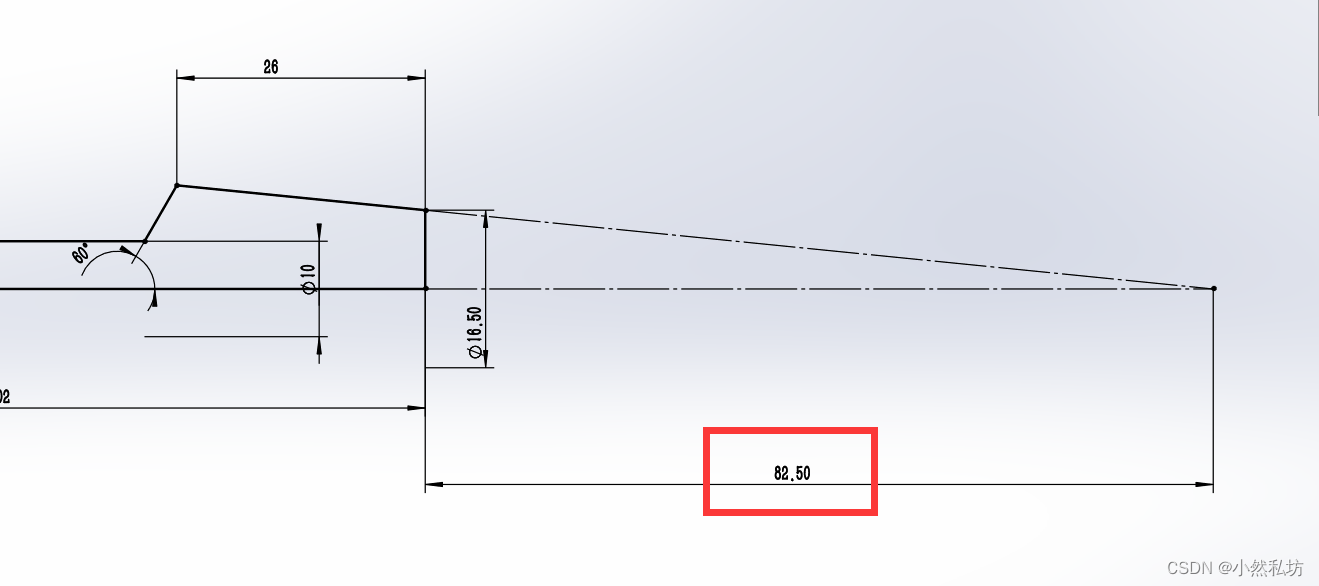

第二种方法，延长这条线，至中线，距离则为16.5的5倍。共线约束即可。

---

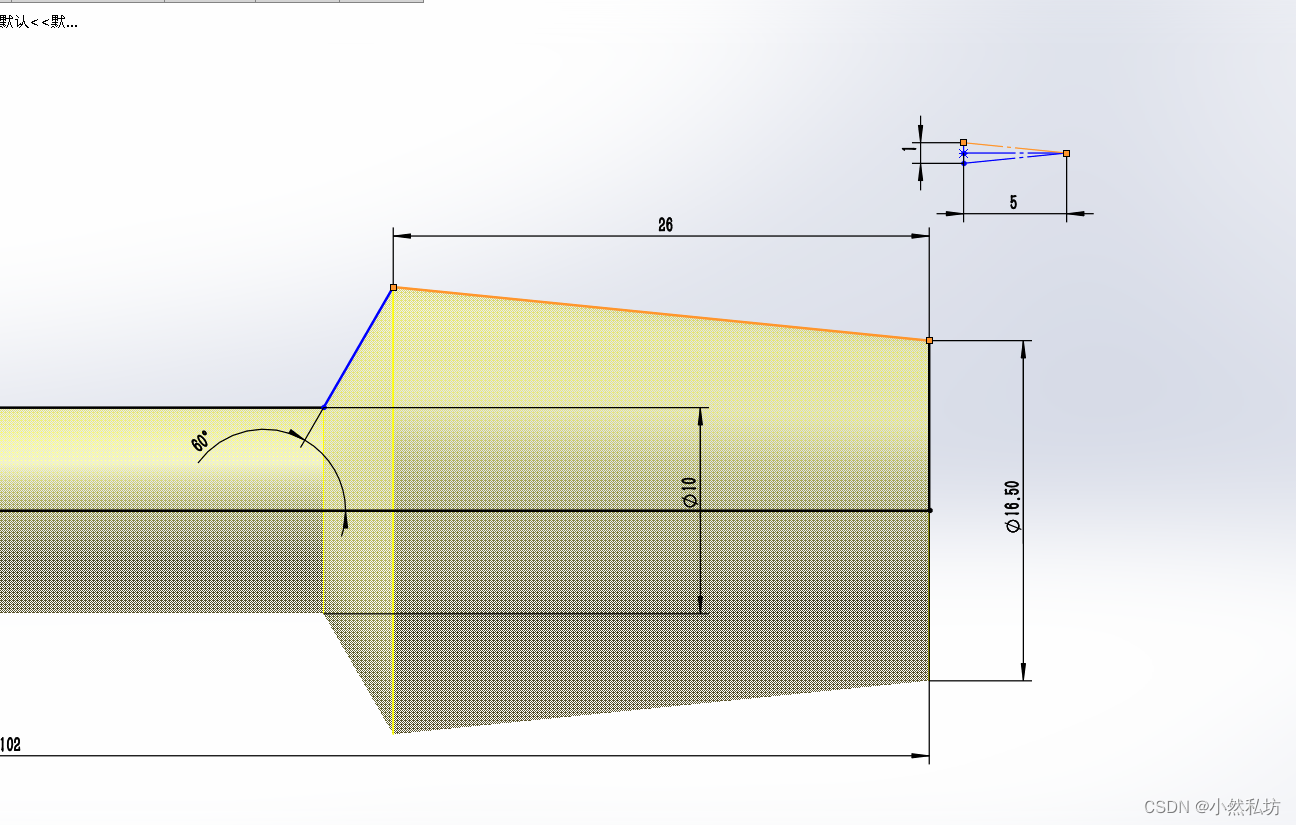

第三种方法，也是最傻的一种方法，当然也是最快的一种方法，简洁明了。我们在空白处画一个小小的坐标系，直接令这两条线平行即可。





---

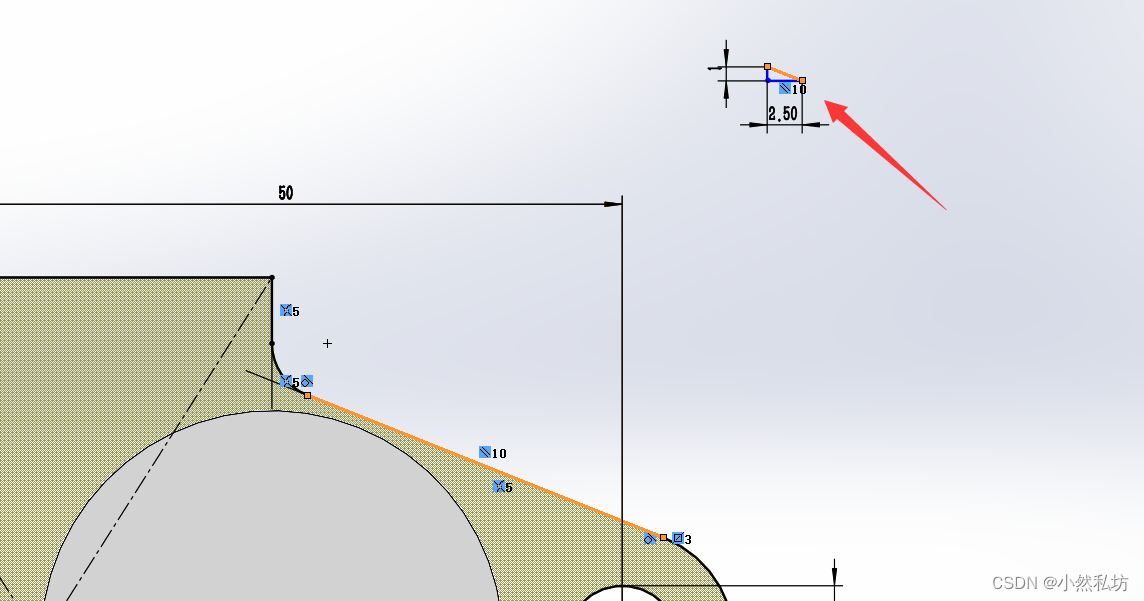

同样的，我们在画1：2.5斜度时也采用类似的方法。



---

 顺便说一句，有的图纸上面有未标注的拔模锥度，一般是作铸件的起模锥度所用，这个时候我们拔模选择5°即可。

---

以上仅仅为个人解答，若有错误或者更好的办法，请在评论区指出，谢谢！
