跑马灯实验

这篇博客介绍了如何在STM32平台上进行跑马灯实验,包括硬件设计和具体步骤。首先回顾了GPIO的四种输入模式和四种输出模式,以及三种输出速度。接着,详细阐述了跑马灯实验的两个关键步骤:LED初始化,涉及时钟和引脚配置;以及延时函数的编写。内容适合对STM32和嵌入式开发感兴趣的学习者。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

GPIO回顾

  1. 4种输入模式:输入浮空,~上拉,~下拉,模拟输入
  2. 4种输出模式:开漏输出,~复用功能,推挽式输出,推挽式复用功能
  3. 3种最大输出速度:-2MHZ,-10MHZ,-50MHZ

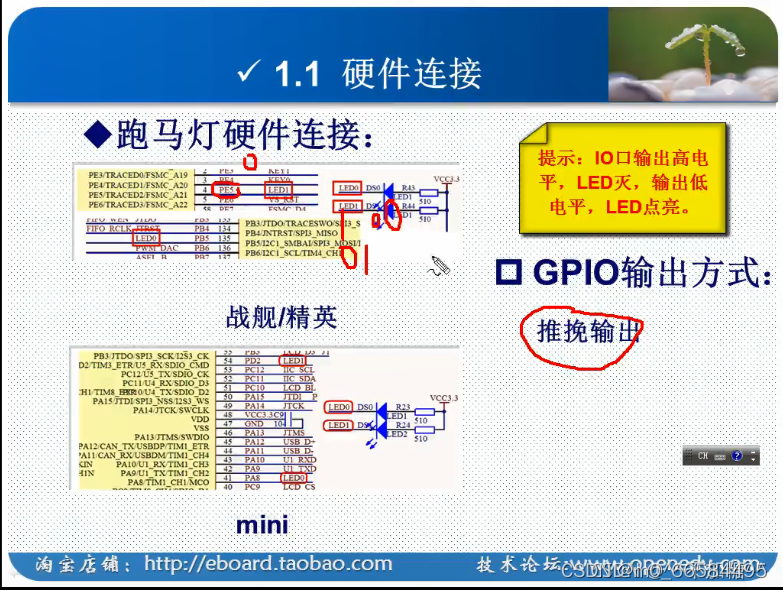

 硬件设计

跑马灯试验步骤:

1.LED初始化
LED初始化包括时钟初始化和引脚初始化。每一个外设都有其对应的时钟,所以在使用外设之前都要先开启外设的时钟。
引脚初始化(端口初始化),本实验是要通过引脚输出高低电平来控制LED的亮灭。端口初始化主要是配置:输出引脚、输出模式、输出速率。
2.延时函数的编写
源文件:

#include "delay.h"

void delay_us(u32 nus)
{
	u32 temp;
	SysTick->LOAD = 9*nus;
	SysTick->VAL=0X00;//清空计数器
	Sy
