25.2linux中外置RTC芯片的PCF8563实验(测试)_csdn

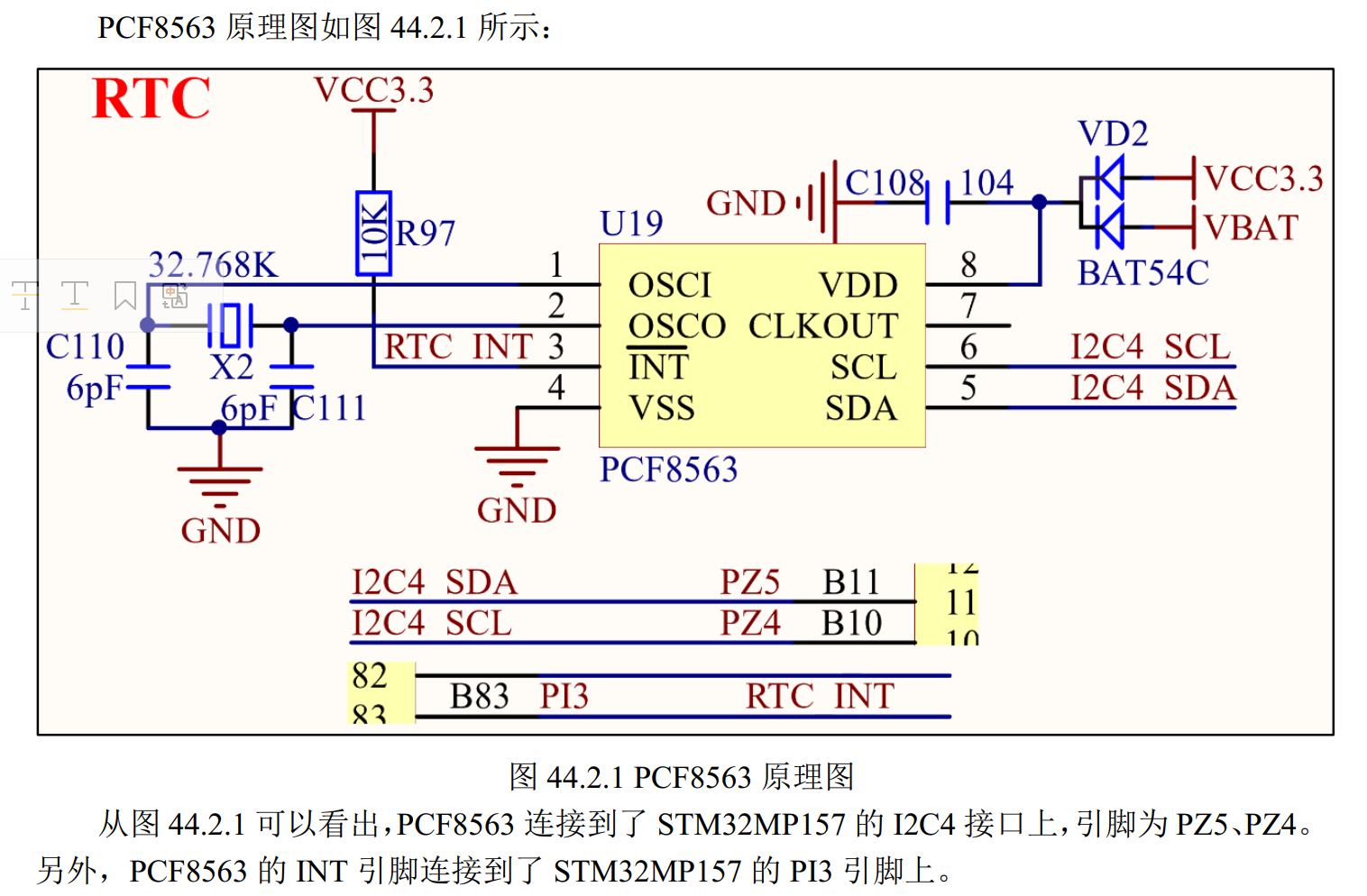

1、硬件原理图分析

知道了这些引脚我们还是按照老习惯！
配置镜像和设备树文件！

2、修改设备树

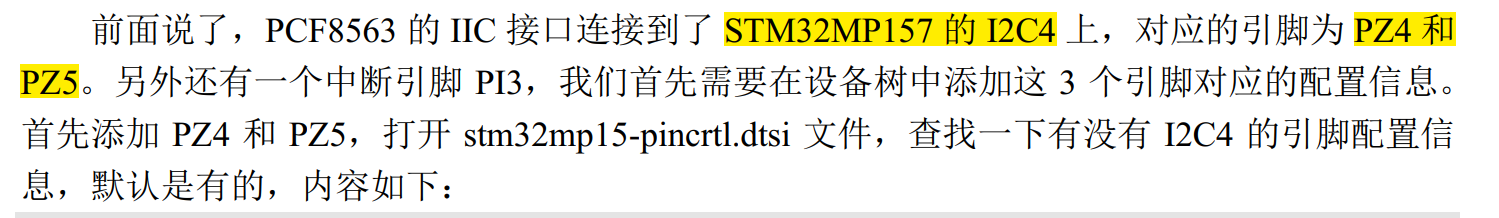

2.1、添加或者查找 PCF8563 所使用的 IO 的 pinmux 配置

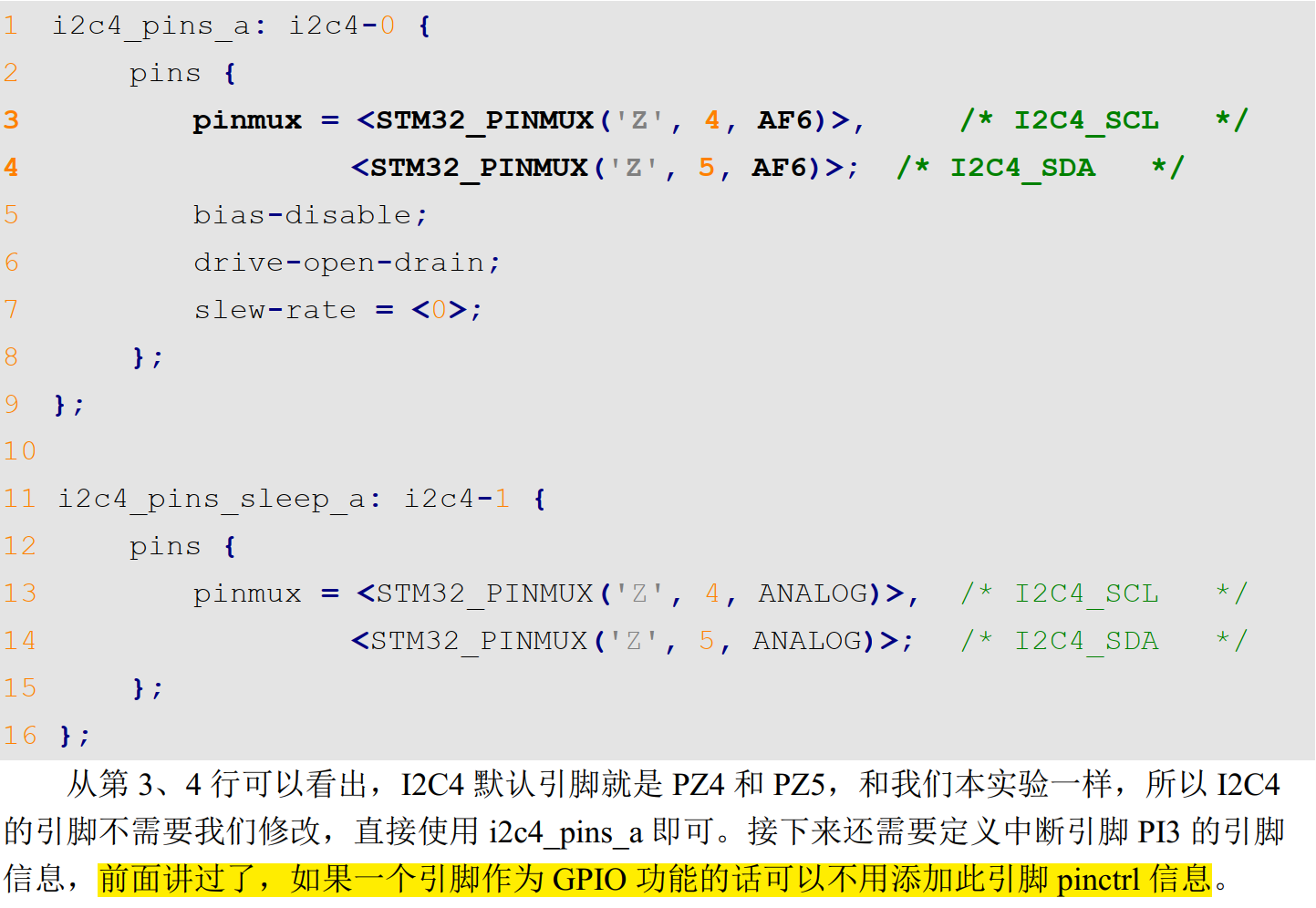

打开stm32mp15-pincrtl.dtsi 文件，查找节点I2C4:

也就是中断引脚并不需要配置pinctrl信息，它作为GPIO功能！而I2C4的两个引脚需要配置pinctrl信息！

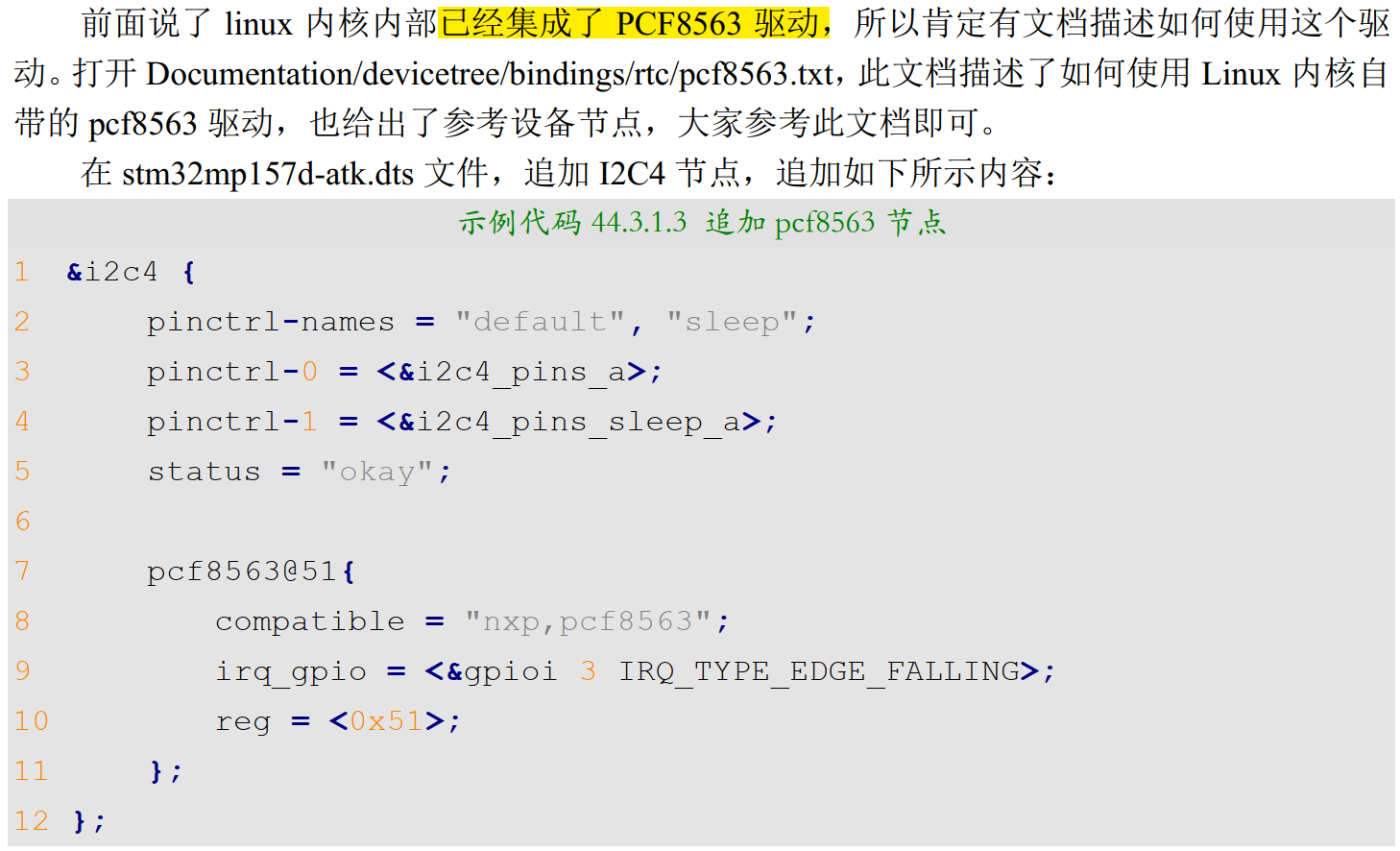

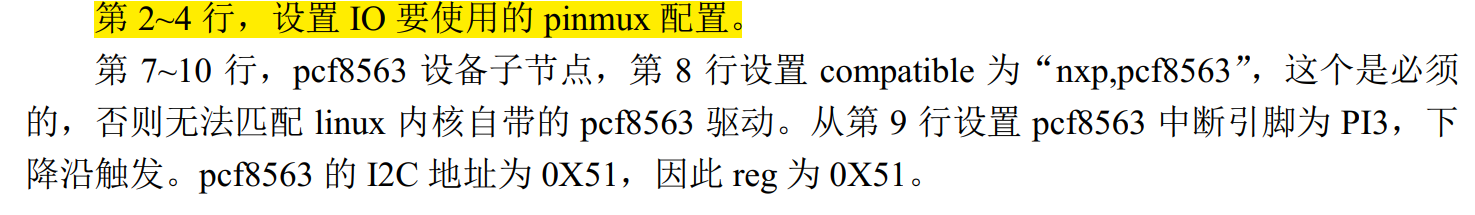

2.2、在 I2C4 节点下添加 pinmux 并追加 pcf8563 子节点

3、PCF8563 驱动使能

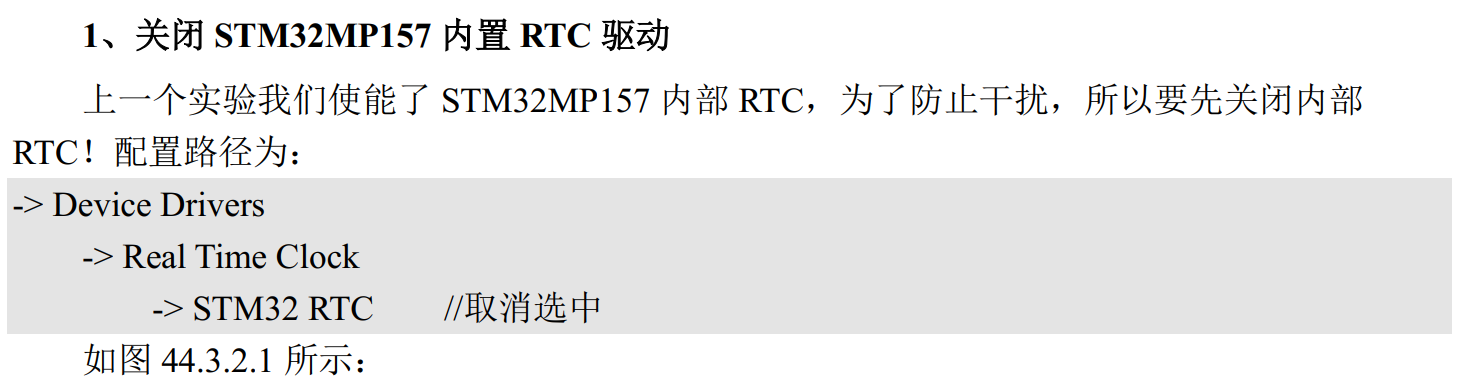

3.1、关闭 STM32MP157 内置 RTC 驱动

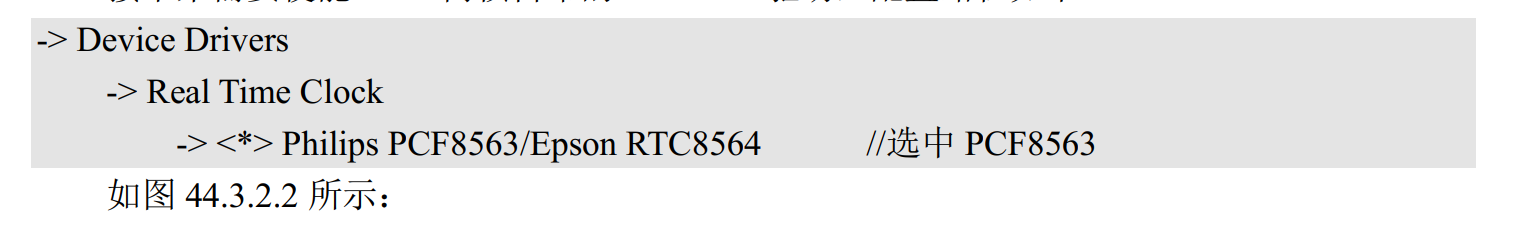

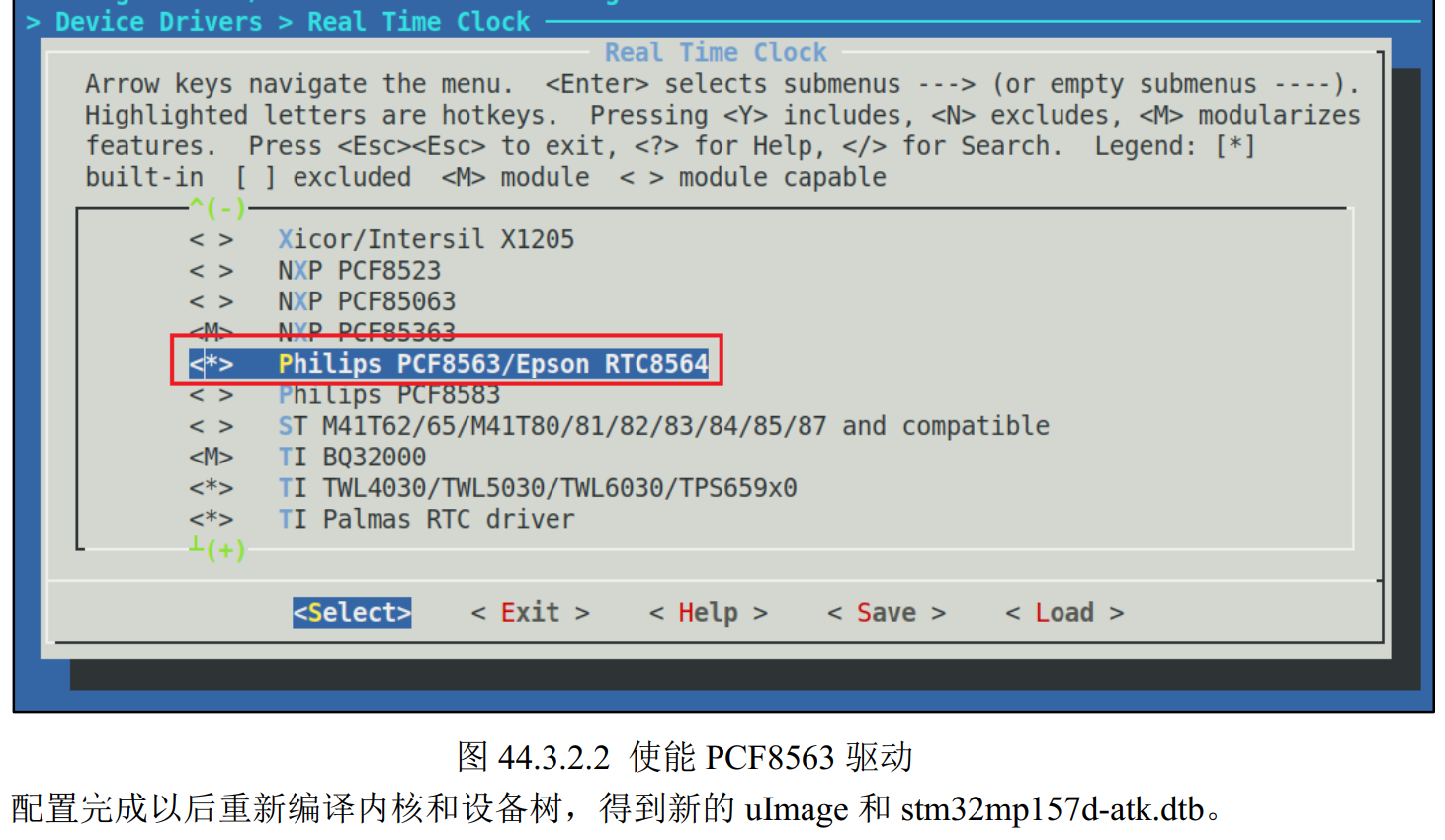

3.2、使能 Linux 内核自带的 PCF8563 驱动

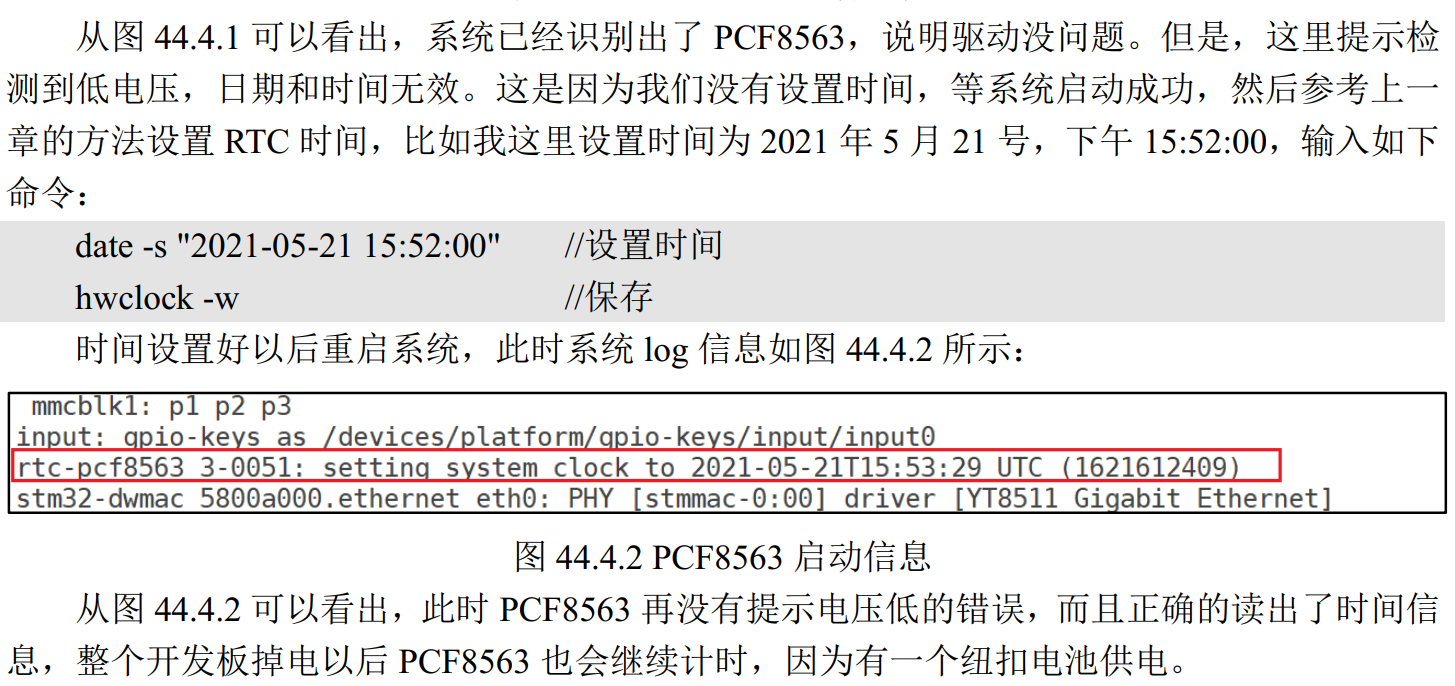

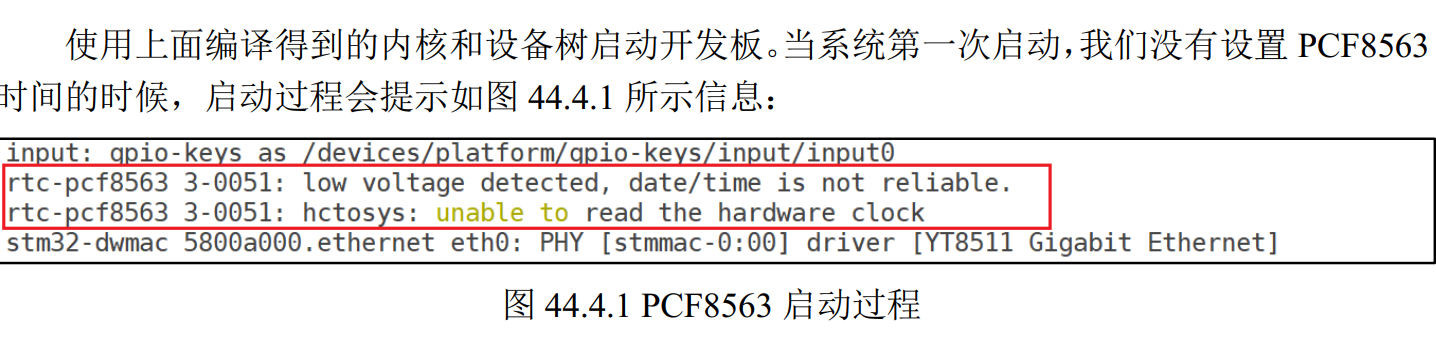

4、运行测试

我们这里设置：

date -s "2025-05-01 18:17:00"
hwclock -w//设置时间//保存

目前我的开发板启动之后提示成功了！
