JDY-31蓝牙模块使用（一）

JDY-31蓝牙模块完全兼容HC-05/06从机，且只能作为蓝牙从机使用。以下是我使用该模块的步骤。蓝牙模块连接stm32通常是用的是串口通信。

目录

一、蓝牙模块测试

                  第一步：实物连接

第二步：串口助手打开

二、手机通过蓝牙发送信息给电脑

第一步：先打开手机上的蓝牙，再开启蓝牙调试器，连接蓝牙模块的名称

第二步：连接成功后在手机端发送信息，即可在电脑端的串口助手获得相关信息

---

一、蓝牙模块测试

所需：JDY-31蓝牙模块，USB转TTL，杜邦线，电脑主机，蓝牙串口调试工具

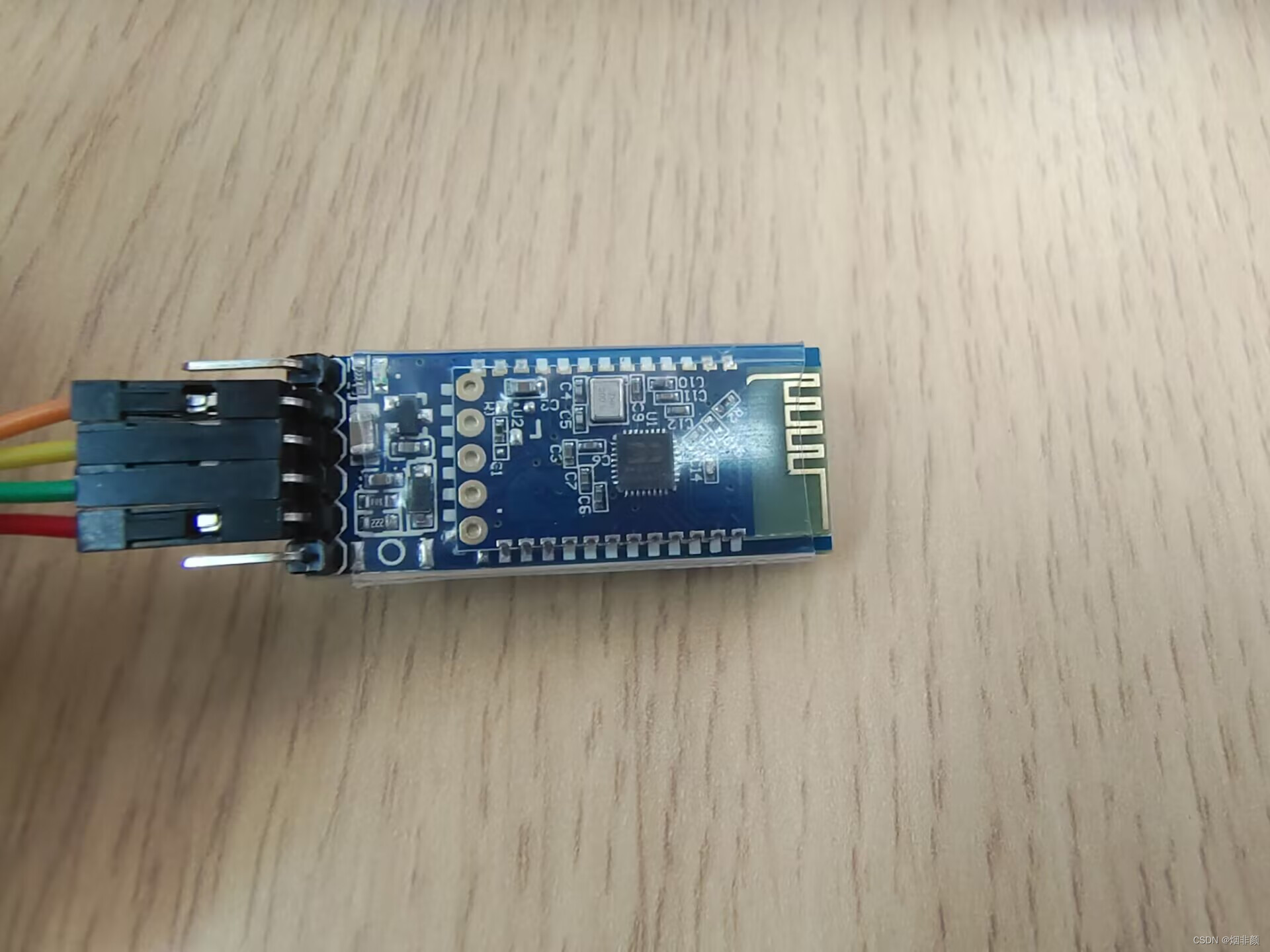

第一步：实物连接

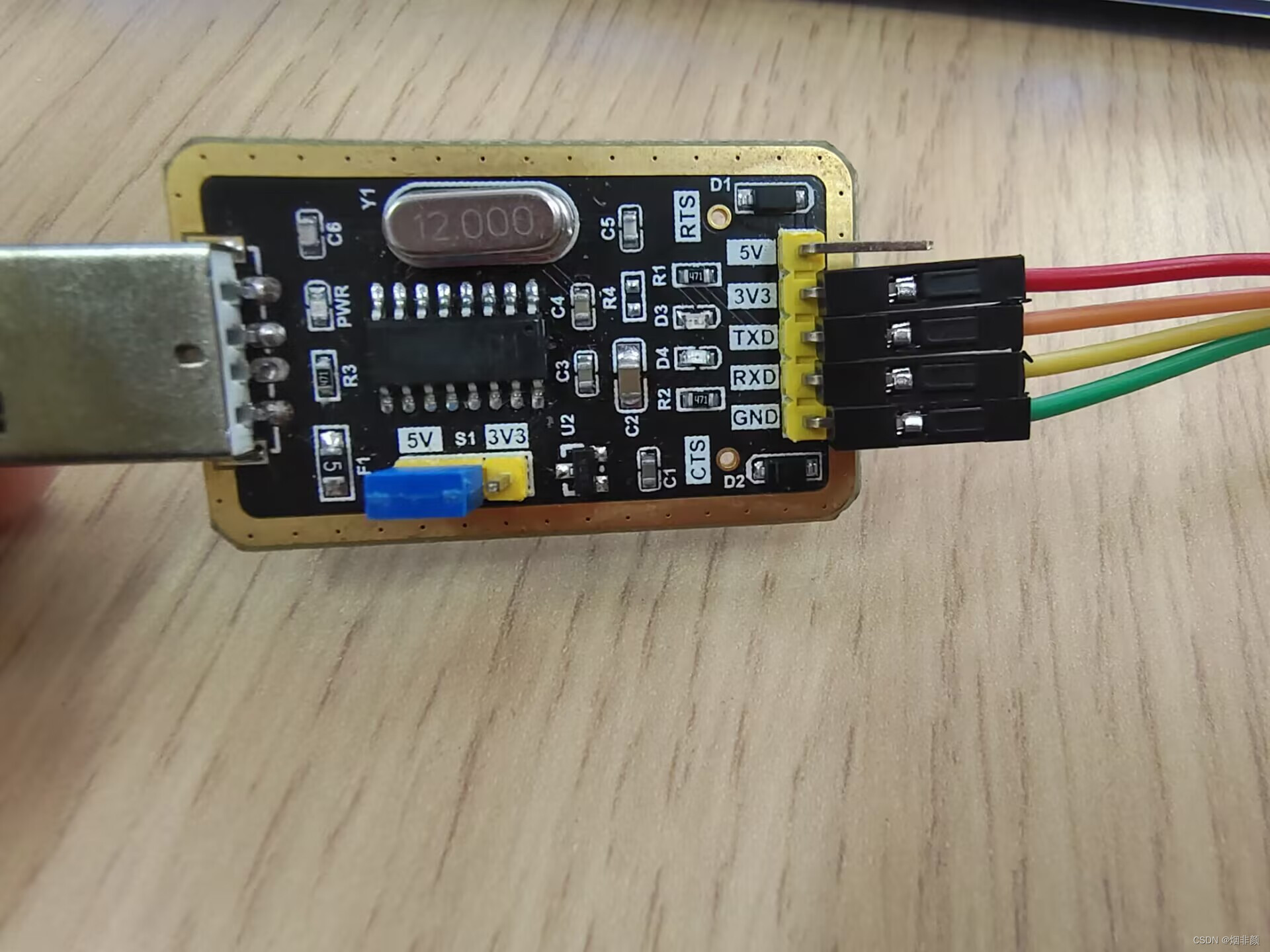

 VCC接3.3v，GND接GND，TXD接RXD，RXD接TXD。

之后将USB转TT了接上电脑端口，实现JDY-31上的灯每两秒闪烁既是连接成功。

第二步：串口助手打开

没有蓝牙串口助手的同志可以从这里下载，我已经打包好永久免费

链接：https://pan.baidu.com/s/1QmS1dvuauoJYjYoRFmr0KA
提取码：6666

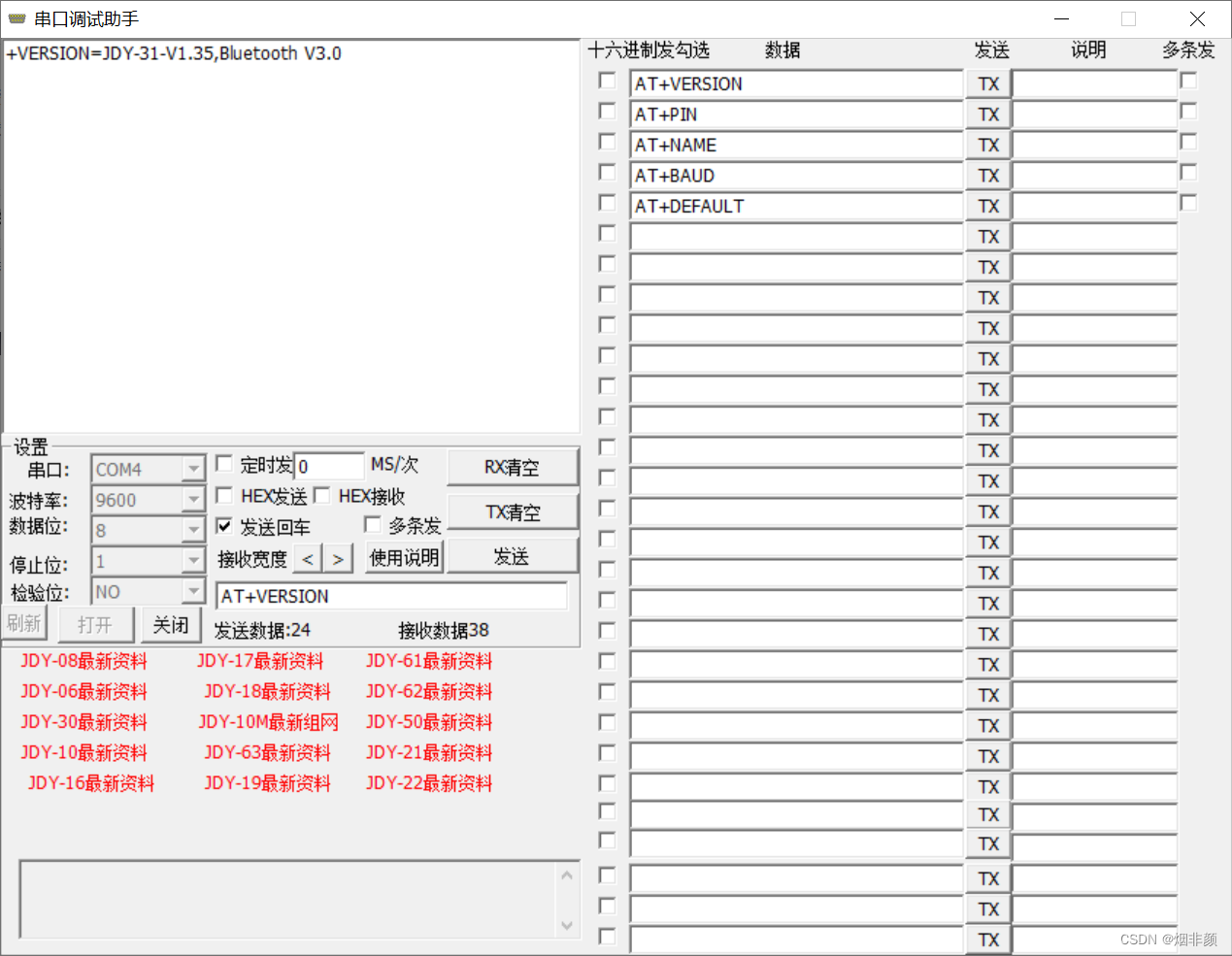

打开后界面如下：

波特率固定：9600

 数据位：8

停止位：1

校验位：无

以下是每个指令的意思，如果发送指令成功收到回复即证明连接成功，蓝牙能正常使用。



二、手机通过蓝牙发送信息给电脑

所需：蓝牙模块测试那些，再在手机上下载一个蓝牙调试器，以连接蓝牙

第一步：先打开手机上的蓝牙，再开启蓝牙调试器，连接蓝牙模块的名称

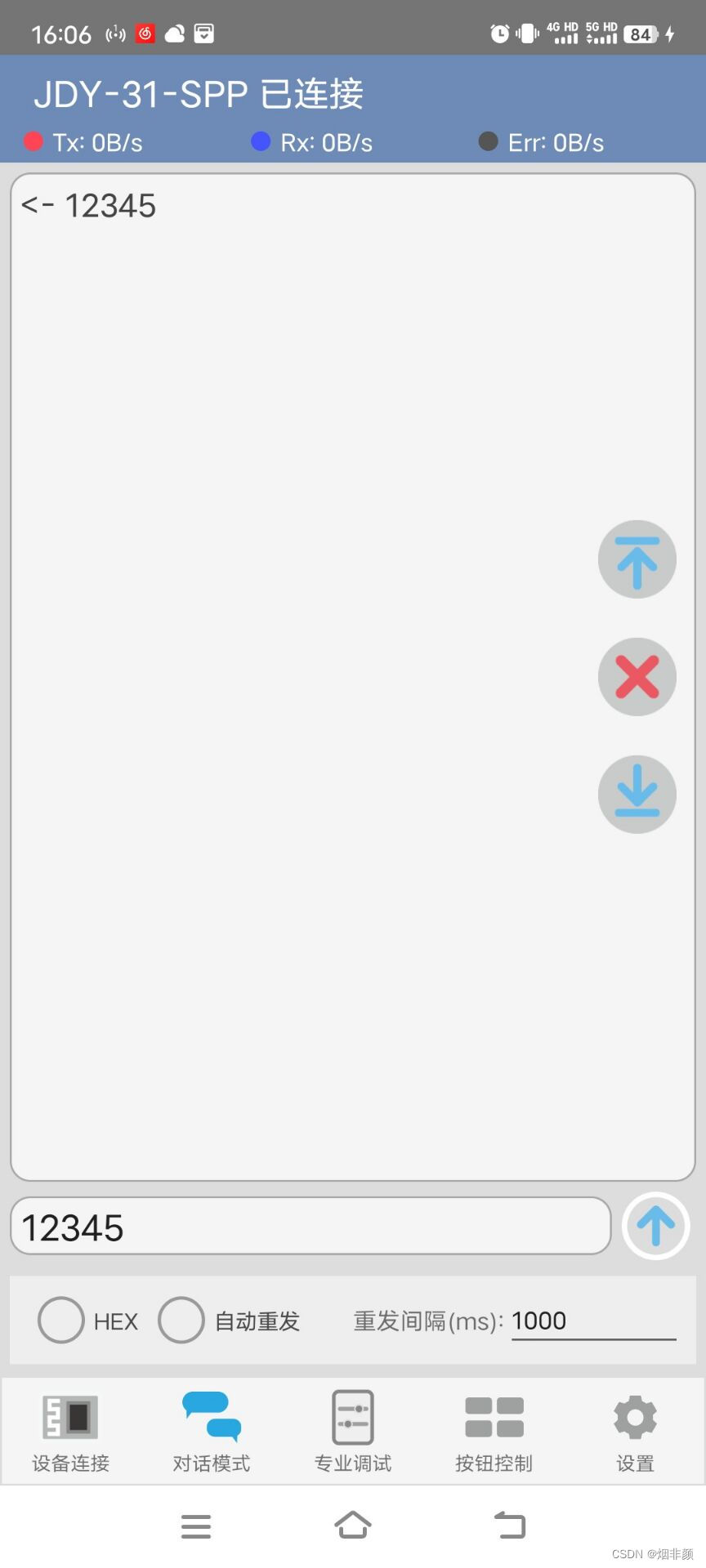

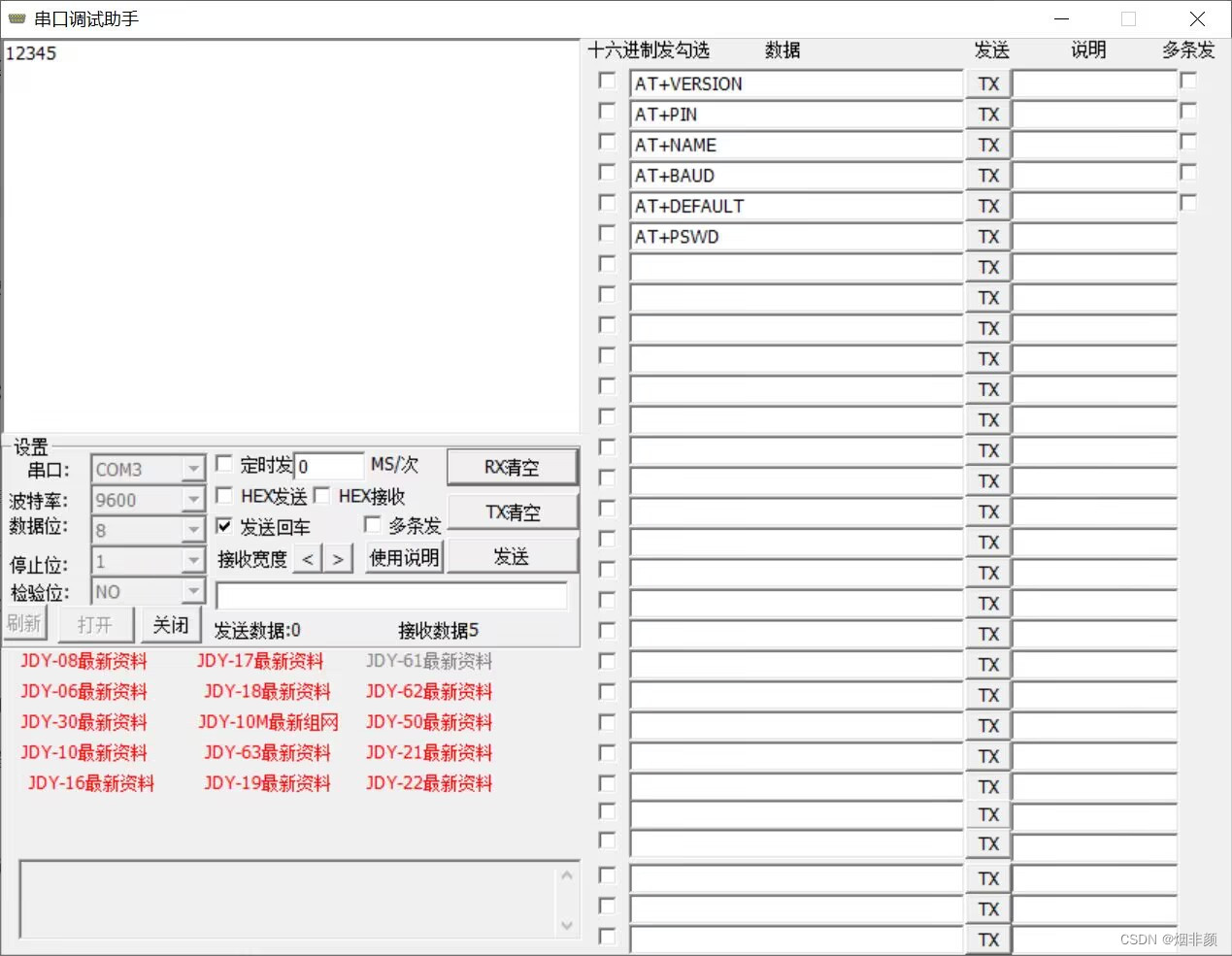

第二步：连接成功后在手机端发送信息，即可在电脑端的串口助手获得相关信息
