新能源充电枪充电桩源代码+PCB+BOM+高压绝缘检测+原理图

直流充电桩程序 已经量产的资料   包含PCB 原理图 BOM 源程序,此为直流双充类型最高支持180KW

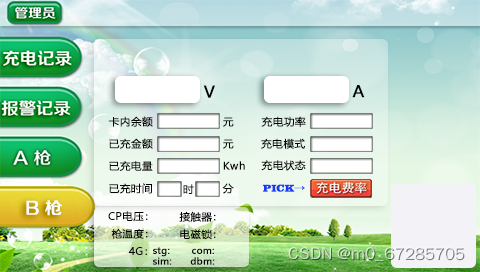

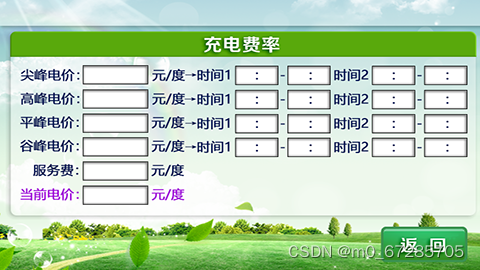

      1、首先检测是否插枪,直流桩的插枪信号是CC1为4V。插枪后,锁定电子锁,并检测,如果锁定失败多次,进入充电结束时序2。
  2  、如果锁定电子锁成功,则启动辅助电源,闭合K3,K4,并开始计时,在5S内,循环发送CHM报文,周期为250ms,正常情况下,电动车收到CHM报文后,需要回复BHM报文。如果超时,则重新进入5S循环发送CHM报文。如果充电桩收到BHM报文,检测K1、K2的外侧电压是否小于10V,这里的意图应该是检测K1,K2是否黏连?因为此时K1和K2应处于断开状态,如果有黏连,则电压大于10V。在BHM报文中,给出了最高允许充电总电压。
  3、如果电压大于10V,进入故障2。如果电压小于10V,则开启绝缘检测,检测输出一定的电压时,绝缘是否正常,这样就能保证在正常充电的过程中的人身安全。绝缘检测时,输出一个在电池的最高允许电压与模块额定电压之间的较小值。然后检测绝缘电阻的阻值,具体阻值检测策略详见《知识库-绝缘检测》,当绝缘检测检测完毕后,要进行泄放处理,直到DC+和DC-之间的电压降到60V以下位置,先断开泄放开光,再断开K1、K2。
  故先开启绝缘检测电路,并闭合K1、K2,控制充电模块输出一个电压,进行绝缘检测,注意要先关闭绝缘检测电路,再进行泄放,开启泄放电路后,检测DC继电器电压是否降到60V以下,如果5S后,还没有降到60V以下,则进入故障1。如果正常降到60V以下,则关闭泄放电路,最后关闭K1、K2。泄放结束。
  4、充电机开始发送SPN2560=0x00的CRM,同样的,它也是250ms周期性发送。并在5S内检测是和否收到BRM,如果超时,则进入故障3。如果接收到,则发送SPN2560=0xAA的CRM。
至此,握手阶段结束

通过百度网盘分享的文件:CSDN直流桩
联系链接:https://pan.baidu.com/s/1jPd8z2cDY80VcU67Gi_1sQ?pwd=37y8
提取码:37y8
复制这段内容打开「百度网盘APP 即可获取」
