免费插件集-illustrator插件-Ai插件-雷达图-图表自动绘制

1.介绍

本文介绍一款免费插件，加强illustrator使用人员工作效率，进行绘制雷达图。首先从下载网址下载这款插件
https://download.csdn.net/download/m0_67316550/87890501，经过测试，这款插件在CC 2018之后都可以使用。

2.安装

点击安装按钮即可以完成安装，如下图所示：

3.通过窗口>扩展>知了插件

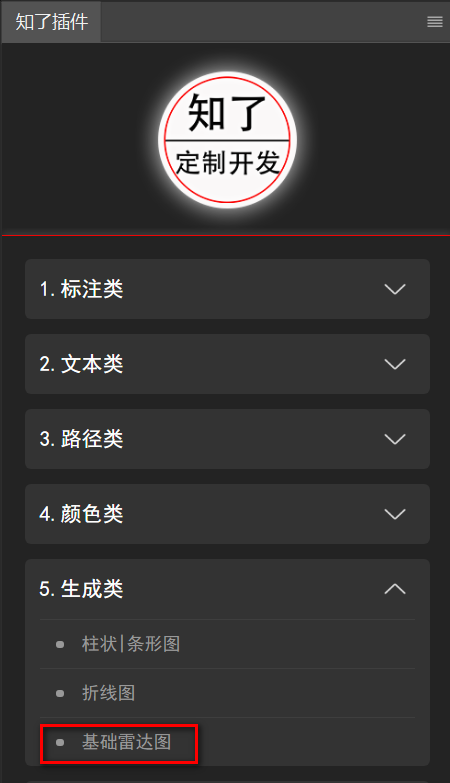

打开illustrator之后，通过窗口>扩展>知了插件，打开插件界面，如下图所示：

接着打开生成类中的基础雷达图，如下图所示：

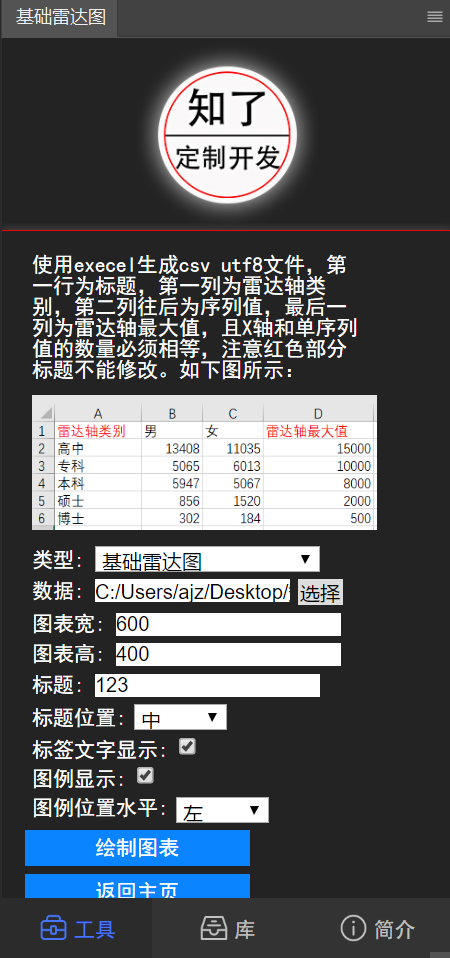

进入如下界面：

4.功能解释

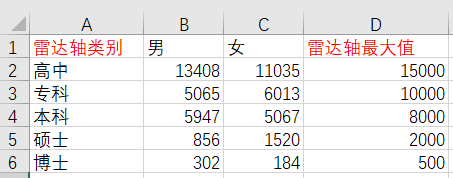

能够根据excel生成csv utf8逗号文件（不是普通的csv文件），快速的生成雷达图，使用时注意，第一行为标题，第一列为雷达轴类别，第二列往后为序列值，最后一列为雷达轴最大值，且X轴和单序列值的数量必须相等，注意红色部分标题不能修改。如下图所示：

【注意】雷达轴类别和雷达轴最大值标题名不能修改，且一个位于第一列，一个位于最后一列，中间的列第一行为图例名。

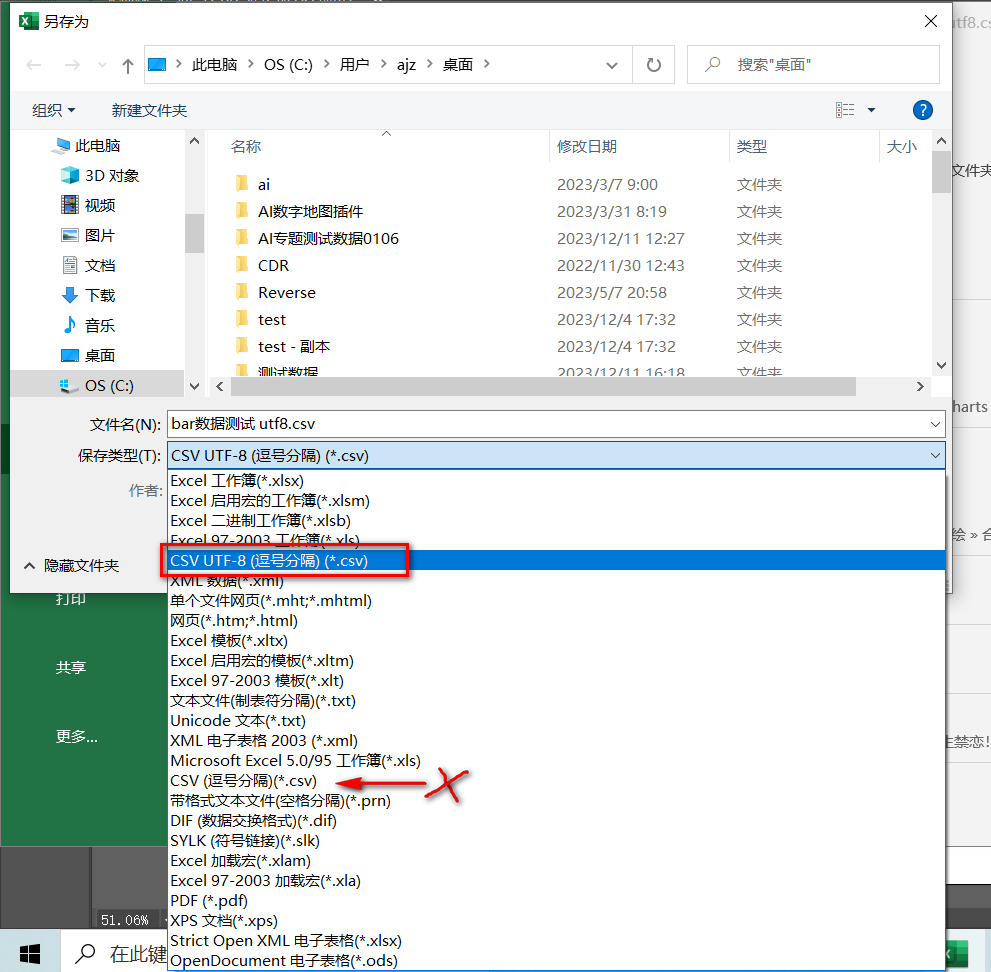

格式注意，选择CSV UTF-8（逗号分隔）：

5.示例

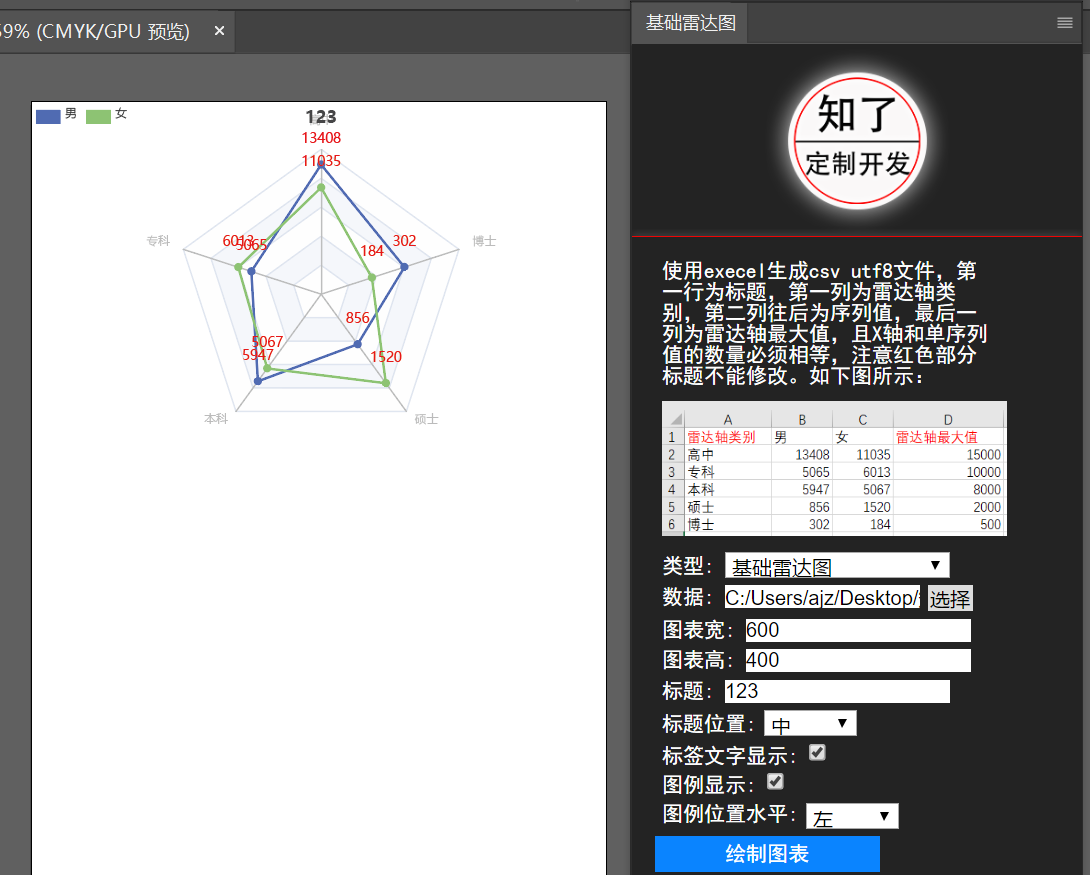

上图数据，生成效果如下图所示：

6.总结

该插件能够快速生成雷达图，生成之后可以编辑文字字体内容、字体大小和字体颜色，也可以修改雷达线的颜色。后续会推出其它图表功能，如果您对该功能有其它建议，请在评论区留言。
【注意技巧】由于字体大小不能修改，请选择合适图表大小，最终通过ai的放大缩小工具进行等比率缩放到目标合适大小。
