消防防排烟监控系统

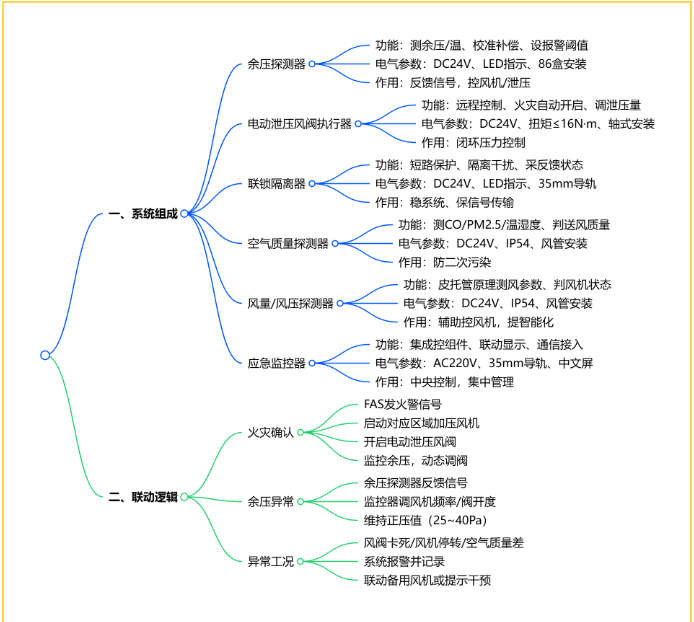

一、消防防排烟监控系统概述
消防防排烟监控系统，主要用于在火灾发生时向楼梯间、前室等疏散通道提供正压空气，防止烟气侵入，及时排出烟雾保障人员安全疏散。该系统通常由多个子模块组成，各模块协同工作以实现智能联动控制与实时监测。

（1）余压探测器
功能：
实时测量楼梯间/前室的余压值
自动校准与温度补偿，确保数据准确性。
报警阈值可设（如25Pa~40Pa），超限时触发泄压动作。防排烟
电气参数：
DC24V供电
LED状态指示
标准86盒安装方式
作用：防排烟监控器，巡检所有余压探测器，发生火灾后加压阀打开，加压风机打开，余压值会随之增长，当低压区与高压区值差值大于30pa时，持续时间1分钟 ，余压探测器报警，控制泄压阀启停。
（2）消防应急疏散电动泄压风阀执行器
功能：
满足国标《GB16806-2006 消防联动控制系统》要求。
支持远程控制开启、关闭及角度调节（精确控制泄压量）。
火灾时自动开启，维持合理余压范围。
电气参数：
DC24V供电
扭矩≤16N·m
轴式风阀适配安装
作用：配合余压探测器，实现闭环压力控制。
（3）联锁隔离器
功能：
具备短路保护与物理隔离功能，防止故障扩散。
隔离FAS（火灾自动报警系统）与末端设备之间的干扰。
实时采集并反馈风阀开关状态。
电气参数：

每个联锁隔离器都有两个输入点，一个有源或者无源输出点，加压送风阀控制方式和有三种。

1.通讯控制，主机可以通过发送命令到防排烟监控器中，防排烟监控器在发送至联锁隔离器打开相对应的加压送风阀 ，DO点只输出6s，等火灾信号恢复后，只能手动关闭加压送风阀。

2.报警信号控制，联锁隔离器的DI2点位，接收到开启/报警信号，开启加压送风/排烟阀，阀是脉冲阀，联锁隔离器 ，       DO点只输出6s，等火灾信号恢复后，只能手动关闭加压送风/排烟阀。

3.手动拉动开启拉绳，开启加压送风/排烟阀

联锁隔离器具有监控阀门状态，反馈阀门状态，控制阀门开启关闭，具有欠压检测，断线检测。类型分为两种类型，一种常开式，一种常闭式，常开式用于防火阀，常闭式用于加压送风/排烟，补风阀，为何要分两种，方便监控器识别阀门类型，方便判断阀门实时状态。

作用：增强系统稳定性与安全性，确保信号传输可靠。
（4）送（补）风空气质量探测器
功能：
复合式探测（如CO、PM2.5、温湿度等）。
判断空气质量是否适合继续送风。
异常情况自动停止风机运行。
电气参数：
DC24V供电
IP54防护等级
安装于送风管道内
作用：保障送风洁净度，避免二次污染。
（5）风量/风压探测器
功能：
基于皮托管原理，检测风速、风量、风压。
提供风机运行状态参考数据。
可用于判断风机是否正常工作或风道堵塞，
电气参数：
DC24V供电
IP54防护等级
安装于风管内部
作用：辅助风机启停控制，提升系统智能化水平。
（6）防排烟应急监控器
功能：
集成多种传感器与控制器于一体，自主巡检类型传感器，采集各类型传感器数据，报警信息，故障信息，实现风机联动控制、状态显示与反馈。
支持RS485通信接口，接入楼宇自控系统（BAS）或FAS。
中文液晶屏+LED指示灯，操作直观。
电气参数：
DC24V 供电
安装于标准35mm导轨
作用：作为中央控制单元，协调各子系统运行，实现集中管理。

加压送风+机械排烟系统=防排烟系统
