51单片机系列之---点亮LED灯

实验介绍：利用51单片机，通过对CPU中相关寄存器的改写，实现对开发板上的LED灯实现控制。

实验设备：普中51-实验开发板

一、硬件知识

LED 是 Light Emitting Diode 的缩写，中文名称为发光二极管。发光二极管可高效地将电能转化为光能，可以将电信号转换为光信号的发光器件

特点：功耗低、高亮度、色彩鲜艳、抗震动、寿命长

直插式LED

长正短负（长的代表正极，短的代表负极）

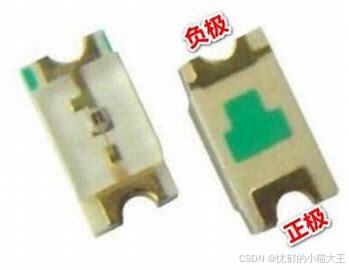

贴片式

LED（发光二极管）两端存在电压差，有一定的电流流过时会亮起。电流可以理解为水流，电压差可以理解为水位差，当两个点水位高度不一样时，水流会从高水位流向低水位。

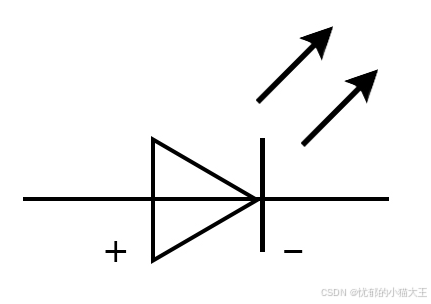

这是一个LED在电路图中的符号 ，其中两个箭头使其与二极管区分，大屁股表示阳极（+），墙表示阴极（-）

二、原理图

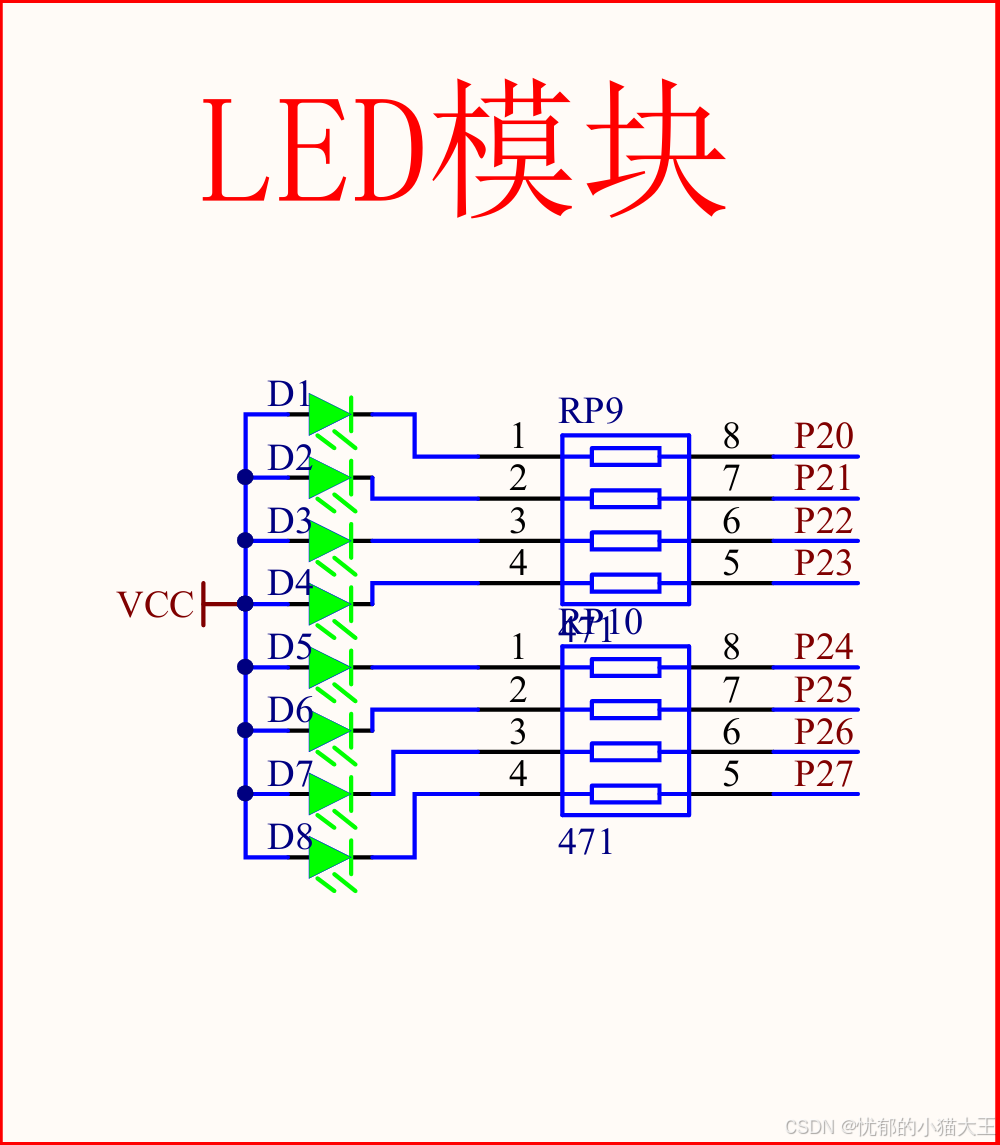

下图为开发板上LED模块的电路图，如图所示，8个LED灯左端（正极）接入VCC，右端（负极）各接入一个电阻，此处的电阻起到的作用是限流，防止通路上的电流过大而烧毁LED，在电阻的右端，分别连接P20-P27接口。

一般插件LED电流是20ma左右，压降:红/黄色1.8V, 蓝/白色 3V， 实际电压要看 LED 规格书。

一般贴片LED电流是5ma左右，压降:红/绿/橙色1.8V，蓝/白色 3V

例如：供电电压是3.3V，黄色贴片LED

根据V = I * R ，则R= (3.3 - 1.8) /0.005 （5ma = 0.005）, 所以 R = 300 欧姆.

很多时候你看到别人设计的电路中，LED串联的电阻去到几百欧或几千欧都有，是设计错了吗？

实际上这是非常合理的，因为大多数电路中，LED只是一个提示灯，对亮度没有要求，反而希望把功耗降低，所以需要增大限流电阻来实现超低电流，像产品中的贴片LED去到0.5ma也是能看清楚灯光的。

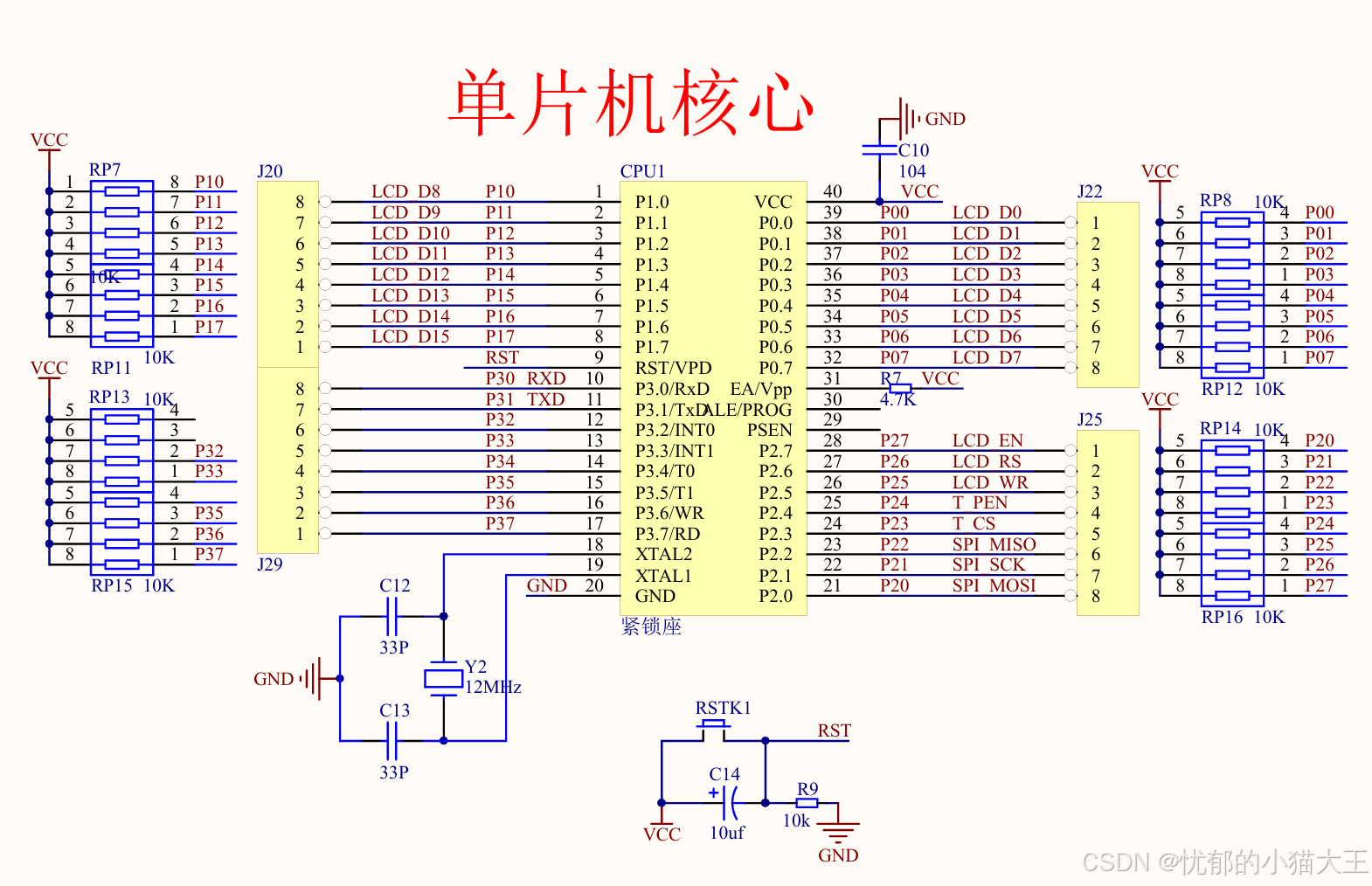

在原理图的单片机核心部分，我们可以看到上述的P20-P27端，与单片机的P2.0-P2.7连接。

通过分析电路硬件图以及原理图，我们得到相应的操作，要是LED（以D1为例）发亮，现在正极已经接上VCC，只要使得负极接地（0V）处于低电平就能够点亮，其负极与单片机的P2.0相连。那么现在的目标就是使P2.0端口输出低电平即可，将问题转化为控制单片机引脚输出高低电平的问题。

        在单片机中，CPU通过控制相关寄存器，寄存器通过驱动器来控制某个端子的高低电平，这也就是说，我们只要配置相应的CPU寄存器（P2寄存器）来实现我们的功能。

三、代码分析

1.点亮一颗LED灯

#include "reg52.h"//引入8052系列微控制器的头文件

sbit led1 = P2^0;//为P2寄存器的第0位创建了一个单独的位变量led1

void main(){
    while(1){//循环使芯片不断输出，否则瞬间运行完代码，我们无法观察
        led1 = 0;//0输出低电平，1输出高电平，这里0输出低电平形成电压差从而使LED灯亮起
    }
}

 2.闪烁LED

#include <reg52.h>

sbit led = P2^7;

//带参延时函数
void delay_ms(unsigned int xms)   //@12MHz
{
    unsigned int i, j;
    for(i=xms;i>0;i--)
    {
        for(j=124;j>0;j--)
        {}
    }
}

void main()
{
    while(1)
    {
        led = 0;
        delay_ms(500);
        led = 1;
        delay_ms(500);
    }
}

 通过添加一个不断递增的函数来控制led灯亮与灭的间隔

3.流水灯

（1）第一种

#include <reg52.h>

sbit led1 = P2^0;
sbit led2 = P2^1;
sbit led3 = P2^2;
sbit led4 = P2^3;
sbit led5 = P2^4;
sbit led6 = P2^5;
sbit led7 = P2^6;
sbit led8 = P2^7;

void delay_ms(unsigned int xms)
{
    unsigned int i, j;
    for(i=xms;i>0;i--)
    {
        for(j=124;j>0;j--)
        {}
    }
}

void main(){
	while(1){
		led1=0;led2=1;led3=1;led4=1;led5=1;led6=1;led7=1;led8=1;
		delay_ms(500);
		led1=1;led2=0;led3=1;led4=1;led5=1;led6=1;led7=1;led8=1;
		delay_ms(500);
		led1=1;led2=1;led3=0;led4=1;led5=1;led6=1;led7=1;led8=1;
		delay_ms(500);
		led1=1;led2=1;led3=1;led4=0;led5=1;led6=1;led7=1;led8=1;
		delay_ms(500);
		led1=1;led2=1;led3=1;led4=1;led5=0;led6=1;led7=1;led8=1;
		delay_ms(500);
		led1=1;led2=1;led3=1;led4=1;led5=1;led6=0;led7=1;led8=1;
		delay_ms(500);
		led1=1;led2=1;led3=1;led4=1;led5=1;led6=1;led7=0;led8=1;
		delay_ms(500);
		led1=1;led2=1;led3=1;led4=1;led5=1;led6=1;led7=1;led8=0;
		delay_ms(500);
	}
}

（2）第二种

#include <reg52.h>

//延时函数
void delay_ms(unsigned int xms)
{
    unsigned int i, j;
    for(i=xms;i>0;i--)
    {
        for(j=124;j>0;j--)
        {}
    }
}

void main() {
    unsigned char i;
    while (1) {
        for (i = 0; i < 8; i++) {
            P2 = (0xFF ^ (1 << i));  // 将 1 左移 i 位，然后取反，点亮第 i 个 LED
            delay_ms(500);        // 延时 500 毫秒
        }
    }
}

（3）第三种

#include "reg52.h"
#include "intrins.h"

typedef unsigned int u16;	//对系统默认数据类型进行重定义
typedef unsigned char u8;

#define LED_PORT	P2	//使用宏定义P2端口

void delay_10us(u16 ten_us)
{
	while(ten_us--);
}

void main()
{
   	u8 i=0;

	LED_PORT=~0x01;
	delay_10us(50000);
	while(1)
	{
		for(i=0;i<7;i++)	 //将led左移一位
		{
			LED_PORT=_crol_(LED_PORT,1);
			delay_10us(50000);
		}
		for(i=0;i<7;i++)	//将led右移一位
		{
			LED_PORT=_cror_(LED_PORT,1);
			delay_10us(50000);
		}
	}
}
