用ENSP模拟WLAN无线的隧道转发与直接转发配置与报文解析

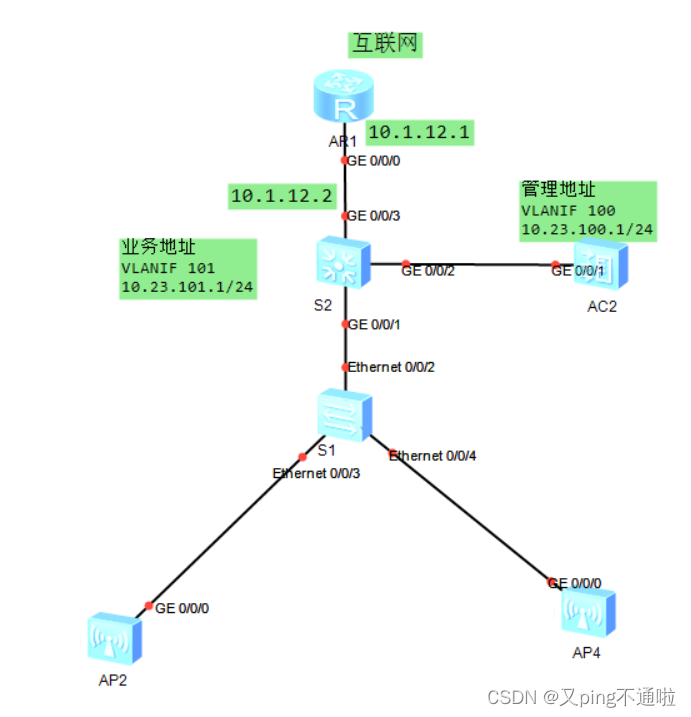

无线组网的概念

1、CAPWAP（无线接入点控制和配置协议）：用于管理AP与AP配置的下发

2、熟悉各种模版的引入

3、隧道转发与直接转发流量转发的区别（抓包了解）

4、实现终端获取地址

一、隧道转发：流量全部经过AC转发

AC配置：

WLAN模版配置

security-profile name hcie             创建安全模版名字为hcie（用于设置无线密码）
  security wpa-wpa2 psk pass-phrase Huawei@123 aes     创建认证方式和加密方式和密码
  ssid-profile name hcie                 创建SSID模版名字为hcie（用于设置无线名称）
  ssid hcie                                      SSID名称为hcie（就是信号名字）
 vap-profile name hcie                  创建VAP模版名字为hcie（用于将安全与ssid模版引入）
  forward-mode tunnel                   设置转发方式为隧道转发
  service-vlan vlan-id 101              设置业务VLAN（就是给终端下发业务地址的）
  ssid-profile hcie                           绑定SSID模版
  security-profile hcie                     绑定安全模版

AP组引入

ap-group name hcie
vap-profile hcie wlan 1 radio all        引入VAP模版  radio：射频信号时2.4g/5g

指定capwap隧道建立接口

capwap source interface vlanif100    指定接口为vlanif 100（也可以指ip地址）

AP手动加入

ap auth-mode mac-auth   开启AP认证为MAC认证

ap-id 1 ap-mac 00e0-fc53-5800  添加AP

ap-name  hcie1              给AP改名字

ap-group  hcie               添加到AP组（另一个AP同样配置）

AP管理地址分配以及互联接口配置

interface Vlanif100                             创建vlan100并进入vlanif接口
 ip address 10.23.100.1 255.255.255.0     配置地址
 dhcp select interface                         直接使用接口dhcp给AP分配管理地址（记得启用DHCP）

interface GigabitEthernet0/0/1            用于和核心交换机互联接口
 port link-type trunk
 port trunk allow-pass vlan 100 to 101  放通vlan100和vlan101

S2配置

终端业务地址

interface Vlanif101                                业务vlan
 ip address 10.23.101.1 255.255.255.0    AP的业务地址
 dhcp select interface                                直接接口分配（可以选择地址池）

互联口配置

interface GigabitEthernet0/0/1                     接入互联口
 port link-type trunk
 port trunk allow-pass vlan 100                   由于隧道转发只需要放通vlan100为AP管理vlan
#
interface GigabitEthernet0/0/2                     AC互联口
 port link-type trunk
 port trunk allow-pass vlan 100 to 101        放通业务和管理VLAN
#
interface GigabitEthernet0/0/3                    互联网互联口ACCESS口即可
 port link-type access
 port default vlan 200

S1配置

interface Ethernet0/0/2                            核心互联口
 port link-type trunk
 port trunk allow-pass vlan 100               隧道转发只需要放通管理VLAN100
#
interface Ethernet0/0/3                            AP互联口
 port link-type trunk
 port trunk pvid vlan 100                          剥离VLAN100的标签，由于AP无法识别带标签的数据
 port trunk allow-pass vlan 100                隧道转发只需放通管理VLAN100
#
interface Ethernet0/0/4                            AP互联口
 port link-type trunk
 port trunk pvid vlan 100                         剥离VLAN100的标签，由于AP无法识别带标签的数据
 port trunk allow-pass vl
