本文介绍了如何使用P2口的单片机控制LED灯，包括硬件电路连接和两种软件实现方法：一是通过循环逐位切换LED灯，二是利用移位库函数实现左右移动。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

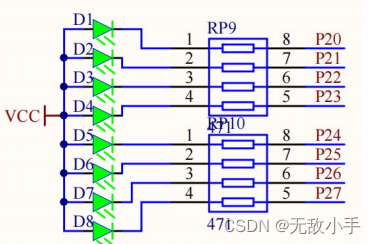

一：硬件电路

P2 口： P2.0~ P2.7 是这些 I0 口

LED 阳极接电源， P20 口为低电平可以让 LED灯亮

二：软件实现部分两种

① 通过循环来展示从左到右

#include "reg52.h"


#define LED_PORT	P2	// 定义单片机的P2端口 为 LED_PORT

typedef unsigned int u16;  // 定义 无符号 整形类型  别名叫 u16
typedef unsigned char u8;  // 定义 无符号 字符类型	别名叫 u8

void delay_times(u16 times)   // 1/定义一个延时函数 ；2；传一个延时的参数进去 	3、 u16 是定义 时间类型
{
	while(times--);   // while 循环自减  times 是传的时间
}


void main()
{
	u8 i = 0;	  // 定义 一个 i  i 是定义led 灯初始值的
	while(1)
	{
		for(i = 0; i<8; i++)	 // 8个led 灯 循环8次	  从第一个led 灯开始进入循环体
		{
		 	LED_PORT = ~(0x01<<i);  // 0000 0001  D1灭的 取反 灯亮1111 1110 ；<<i 位移 每次循环移动一位
			delay_times(50000);	 	// 延时函数
		}
	}

}

② 通过移位库函数来进行移位从左到右，从右到左

#include "reg52.h"
#include "intrins.h"   // 包含 左移 右移的 头文件

#define LED_PORT	P2	// 定义单片机的P2端口 为 LED_PORT

typedef unsigned int u16;  // 定义 无符号 整形类型  别名叫 u16
typedef unsigned char u8;  // 定义 无符号 字符类型	别名叫 u8

void delay_times(u16 times)   // 1/定义一个延时函数 ；2；传一个延时的参数进去 	3、 u16 是定义 时间类型
{
	while(times--);   // while 循环自减  times 是传的时间
}


void main()
{
	u8 i = 0;
	// 定义 一个 i  i 是定义led 灯初始值的

	LED_PORT = ~0x01;
	// D1 灯初始化，0x01 = 0000 0001 取反后 1111 1110 D1 灯亮

	delay_times(50000);
	// 延时函数

	while(1)
	{
		for(i = 0; i<7; i++)	 // 8个led 灯 循环8次	  从第一个led 灯开始进入循环体
		{
		 	LED_PORT = _crol_(LED_PORT,1);
			//  右移（LED_PORT，1 间隔）
			delay_times(50000);
			// 延时函数
		}

		for(i = 0; i<7; i++)	 //
		{
		 	LED_PORT = _cror_(LED_PORT,1);
			//  左移（LED_PORT，1 间隔）
			delay_times(50000);
			// 延时函数
		}
	}
}
