图标APP效果

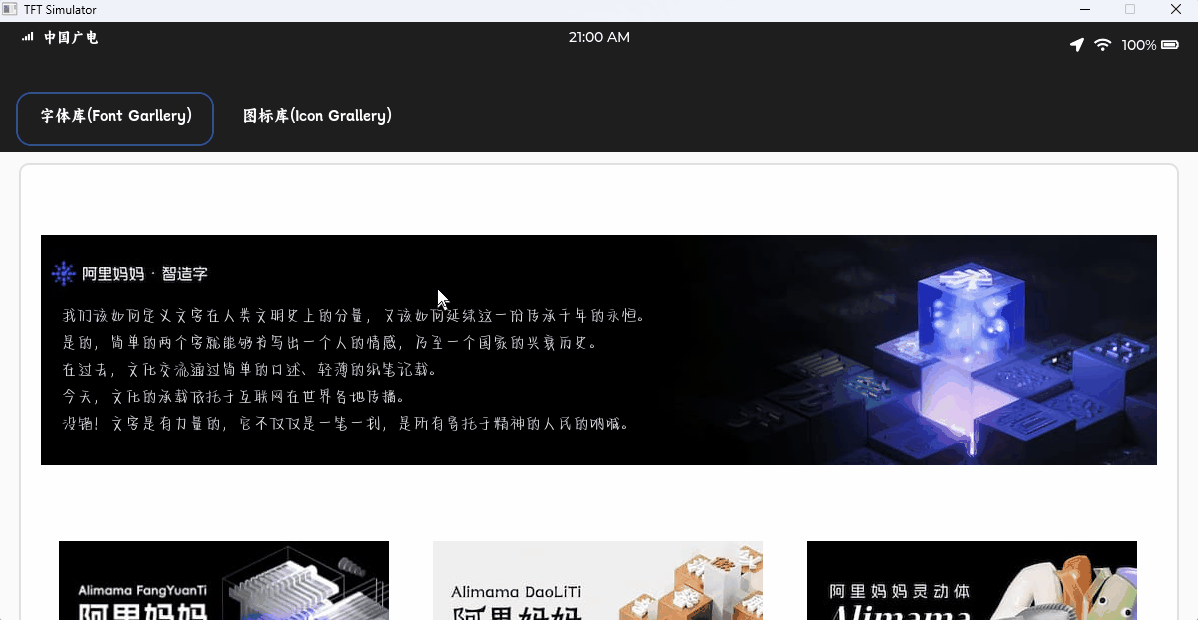

本实例是基于lvgl 8.3 和 windows 11 和老的项目重构的。效果演示👇
emmm~，最近有点事情拖更拉，代码是上周写的，教程是这周做的，争取这周再出一个有用的教程奥~
本教程所用素材来源于互联网，仅作学习使用。Flex布局请参考官网教程奥~
5.1 字体下载
在本次demo中，所用的字体大多来源于作者本作下载的字体奥~
阿里巴巴字体库：iconfont-阿里巴巴矢量图标库
软糖初恋体：作者自己购买的奥~不能用于商业，就不放啦~

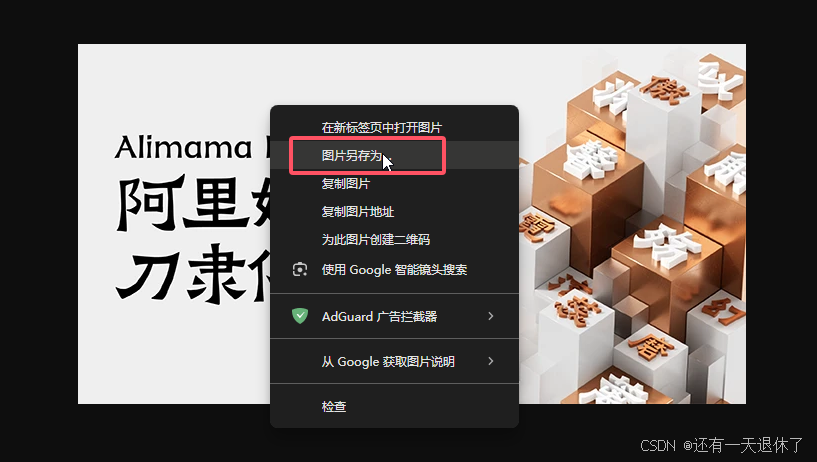

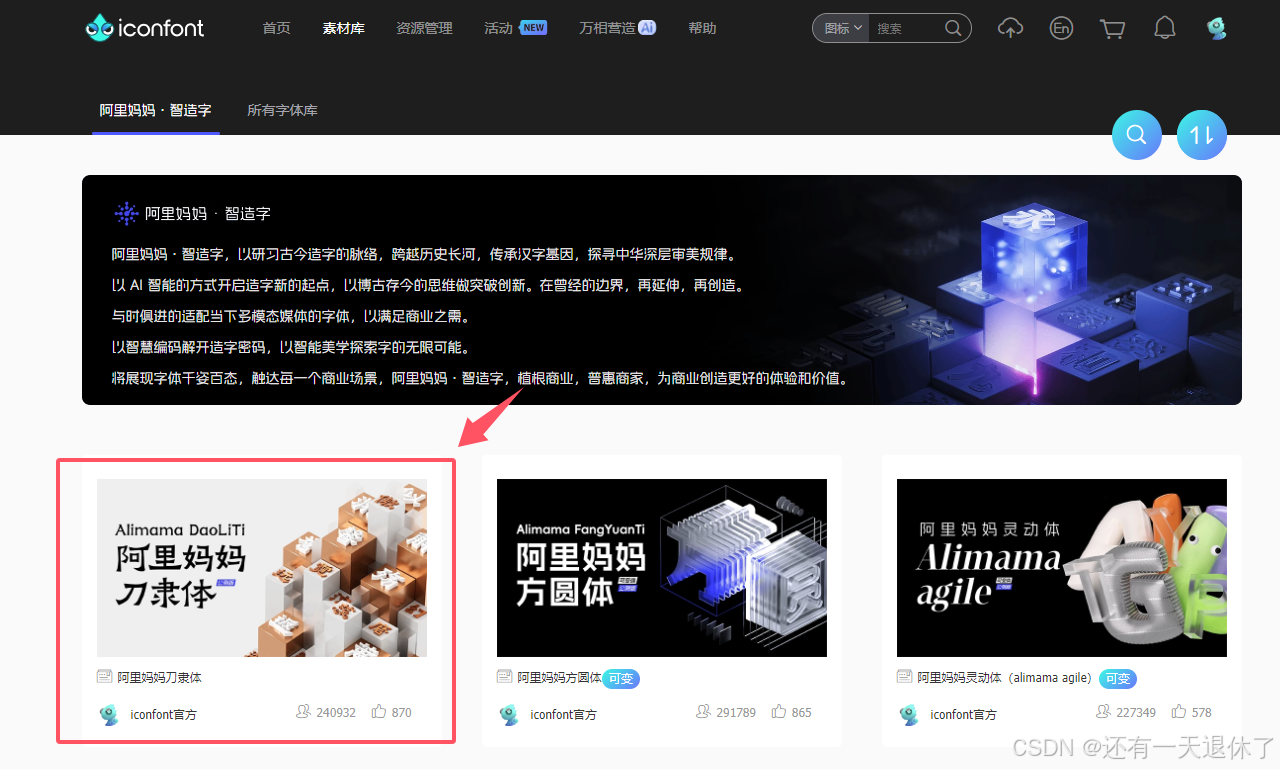

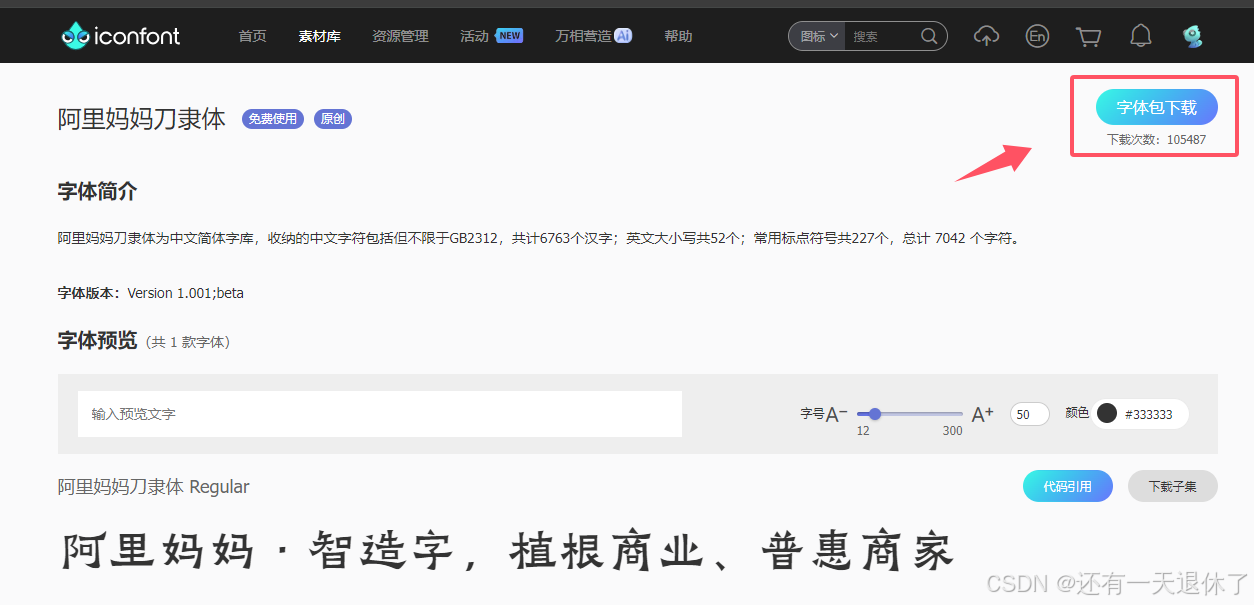

请跟随👇图的顺序下载字体，剩余的字体请按照一样的顺序下载奥~

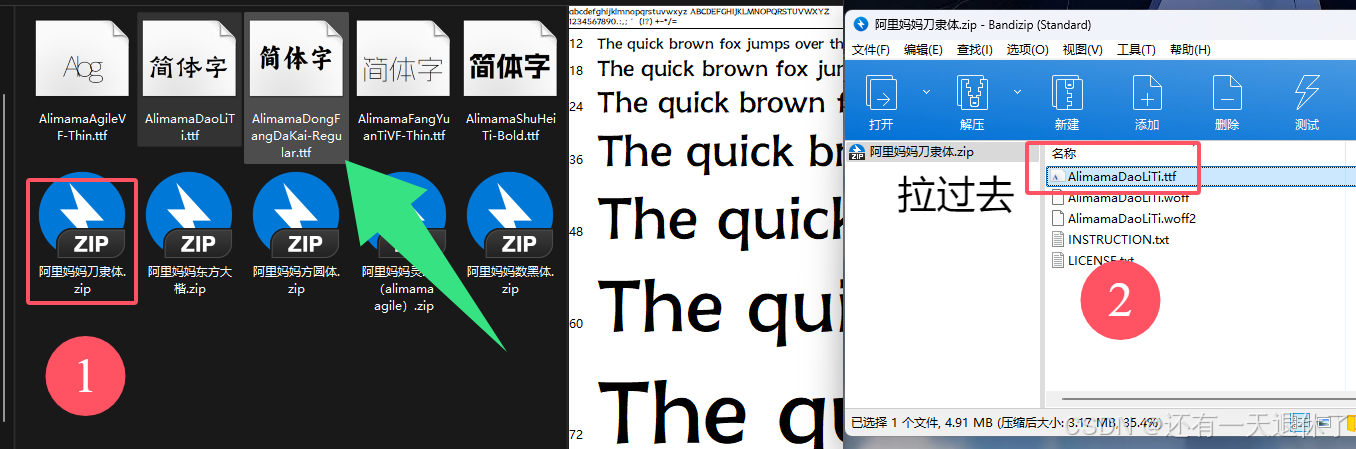

接着，把下载好的字体先解压放在一个文件里，一会儿有用奥！
1.确保提取的字体文件格式为：.ttf or .woff
2.如果不是，请参考<参考文献>提供的字体格式转换网址
5.2 字体转C数组
在之前的教程里并没有说明为什么是C数组而不是二进制bin文件，后者占用更小更快。
选择C数组是因为不需要声明存储位置，读取比较方便。
开始转换前，要确保自己上传的字体支持哪些 Range(编码范围) or Symbols(符号)
字体范围查询页：https://voq.me/character-map/

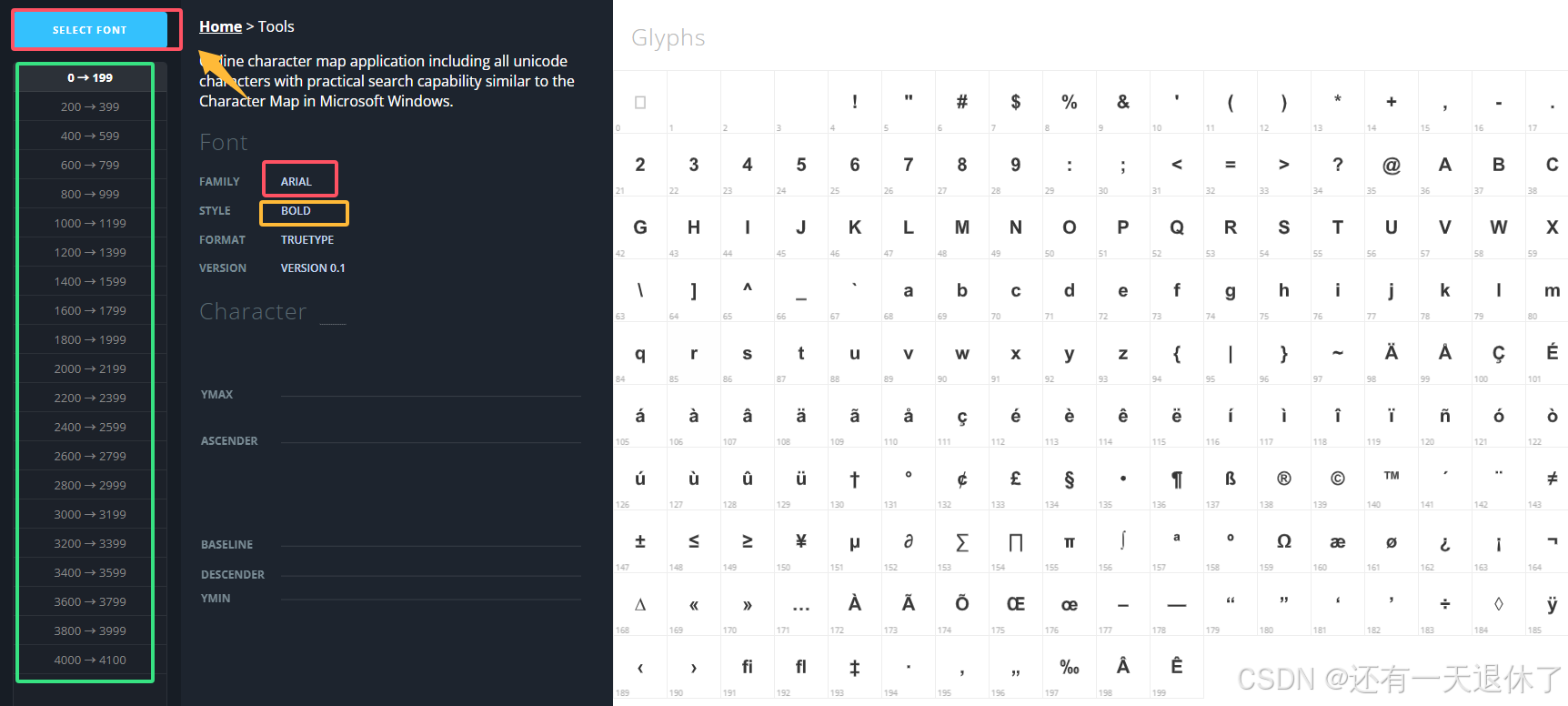

很好，你已经打开了对吧，开始😊
- 👈 上角 SELECT FONT -> 用来选择本地的字体文件的
- 👈 侧绿色 -> 显示的就是该字体包含的符号范围
- 👉 ARIAL -> 字体名称
- 👉 BOLD -> 字体粗细 -> 加粗
举个栗子，在Font Card页面的Banner区域，包含👇文字：
我们该如何定义文字在人类文明史上的分量，又该如何延续这一份传承千年的永恒。
是的，简单的两个字就能够书写出一个人的情感，乃至一个国家的兴衰历史。
在过去，文化交流通过简单的口述、轻薄的纸笔记载。
今天，文化的承载依托于互联网在世界各地传播。

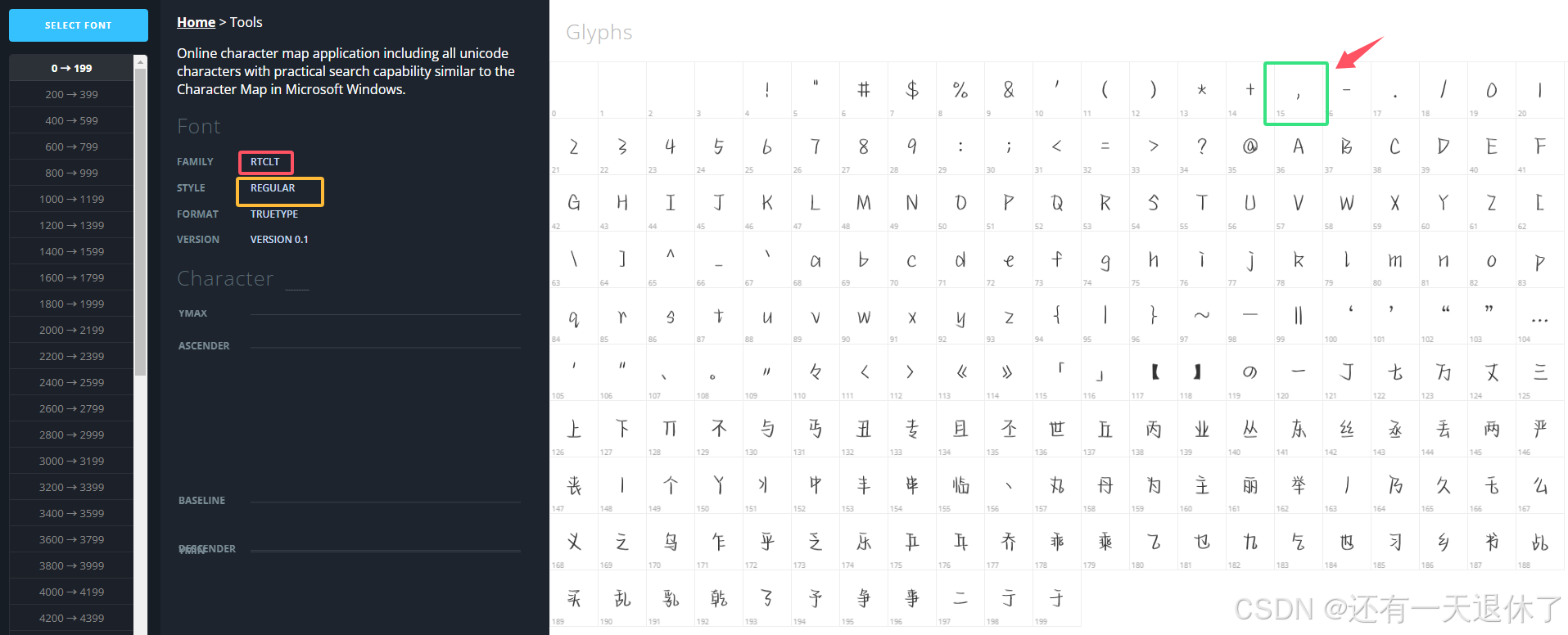

没错！文字是有力量的，它不仅仅是一笔一划，是所有寄托于精神的人民的呐喊。跟着我，先看👀下载的字体是否包含这些文字符号，如👇图所示
偷个懒😄，使用 软糖初恋体.ttf 测试 -> 兼容很好，转换的时候要注意填写 Symbol奥~
- 左侧区域往下看，发现这个字体的(Range)范围是：0x0000-0x9661

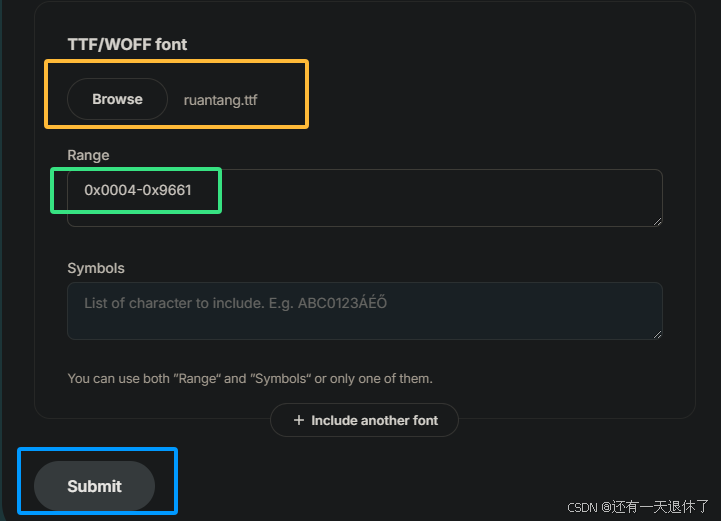

- Range填写：0x0004-0x9661👆的Range前几位是空的，有概率导致符号不显示。主要是会导致中文逗号不显示。
"如果你知道是为什么，欢迎留言、私信教导我，谢谢🙏"

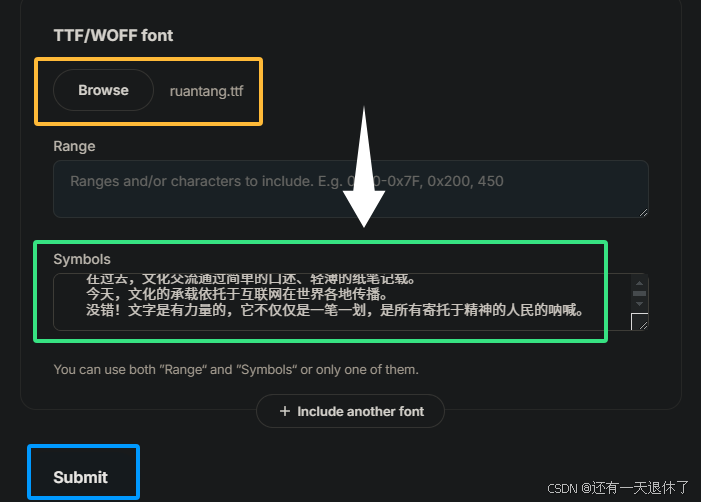

LVGL官方字体转换工具: <https://lvgl.io/tools/fontconverter>
用👆这个链接，下面的图一是方法一
推荐使用下面👇这个方法二，可以减少字体占用大小
太厉害啦你！恭喜🎉！你已经能够独自将这些字体文件 -> 转换为c语言数组。
5.3 配置字体文件
在过往的👆教程里，使用了内置的字体声明方法，这次把两种方式都讲解下~
5.3.1 系统库文件声明

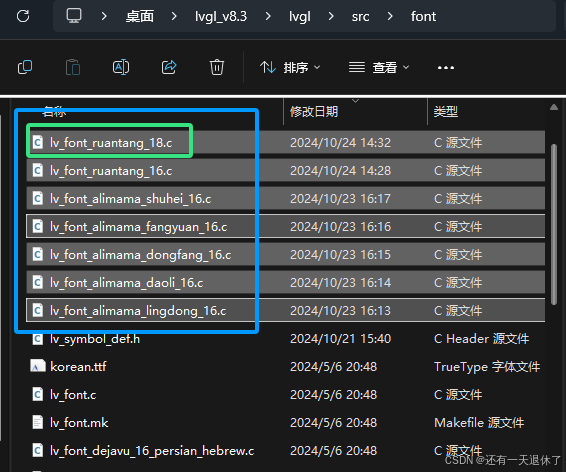

将转换好的字体文件复制到：lvgl\src\font\ 路径下，如👇图所示

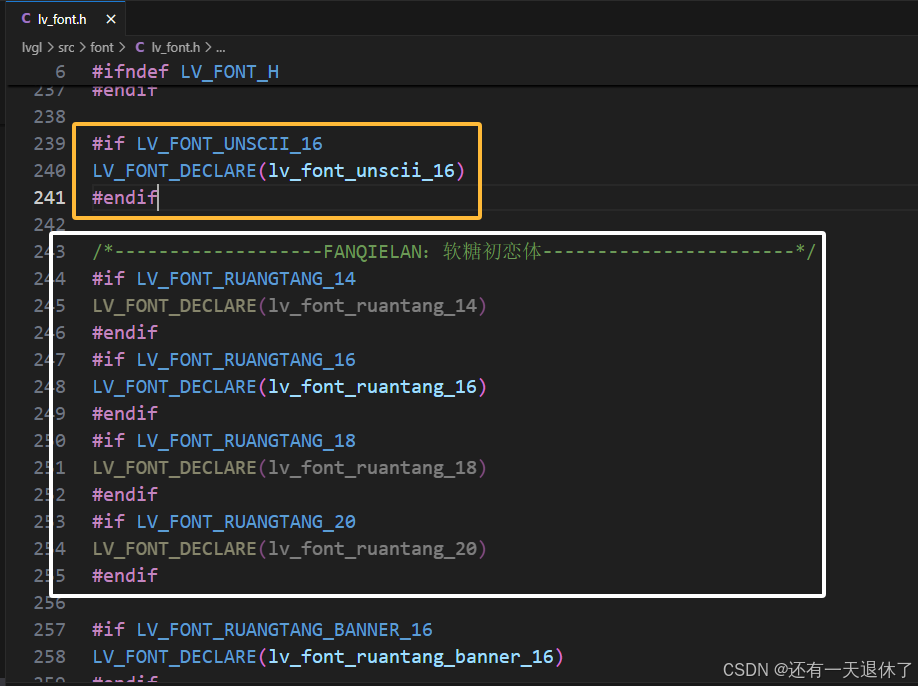

在 lv_font.h 和 lv_conf.h 中声明，如👇图所示（黄色区域字体下载链接放在参考文献板块啦~）
第一次加代码，最担心的就是代码写在哪里！
答：可以打开文件往下看，看看系统内置的代码是怎么写的，放在它们的下面👇就好啦~
- 黄色框：系统内置字体且已经声明了
- 白色框：作者下载的字体奥~，目前只启用了第二行的16号字体，其它没启用，是灰色的奥~

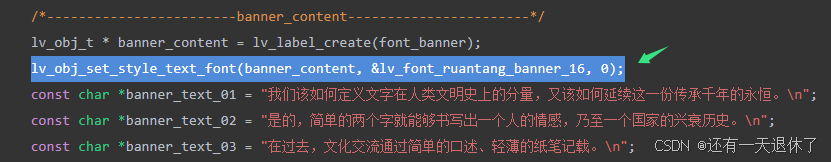

调用方法，就像👇图里所示的写法，在对应的 label 控件里进行声明奥~
5.3.2 项目库里声明
方法二和👆的类似奥，为了方便起见，可以直接把字体文件放到项目根目录下

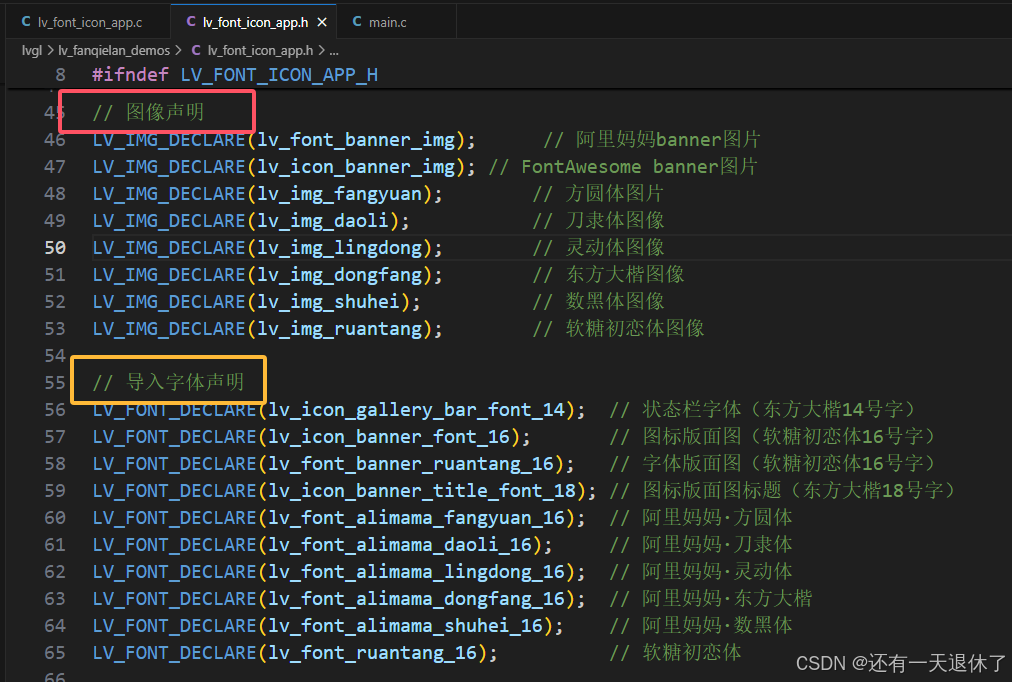

使用 LV_FONT_DECLARE 进行声明即可，如👇图所示。
注意⚠️：在本作者的demo里，使用的是内置文件的方式，前文已经说过啦。
~ 所以添加进来发现读取不到的话: 就是未声明（undeclared）问题
方法1：重新打开VS Code
方法2：在Terminal 里面 重新 Cmake
5.4 图片下载
在Font Card页面：图片来源于Alimama：iconfont-阿里巴巴矢量图标库

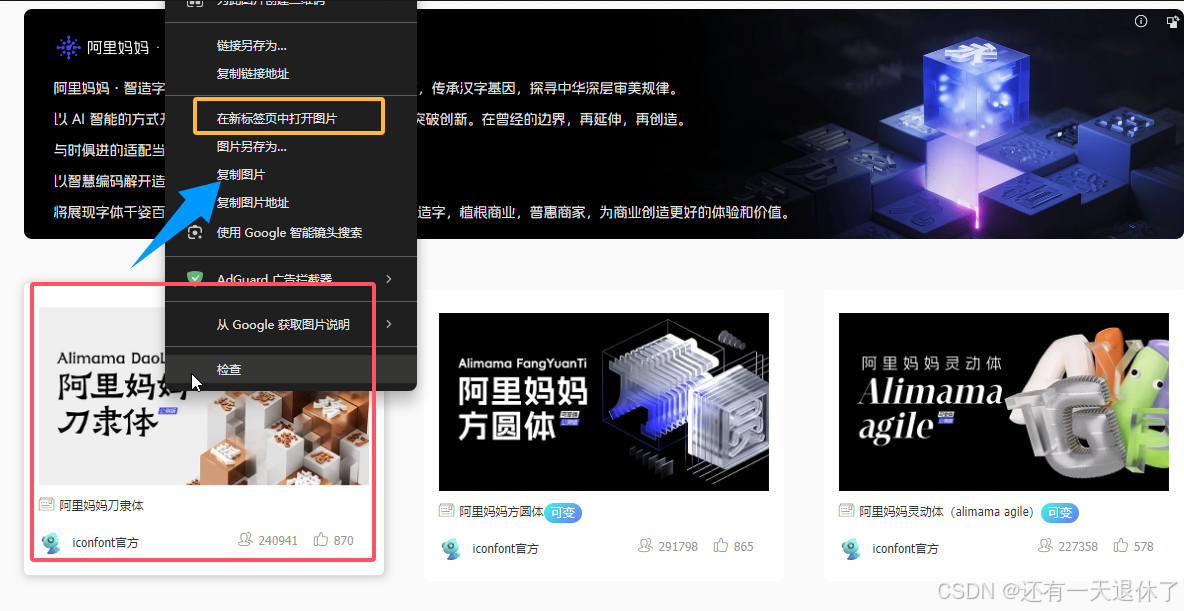

下面👇这张图里面有 Font Card页面 的Banner(版面)图奥~
下面👇这张是 Icon Card 页面的Banner图奥~
5.5 图片转换
让我们继续趴~，先打开谷歌压缩：Squoosh
1.转换大小，2.转换格式
使用方法，参考教程👉：旅行App UI设计：基于LVGL 8.3与Windows 11的复刻_使用lvgl编写的app-CSDN博客

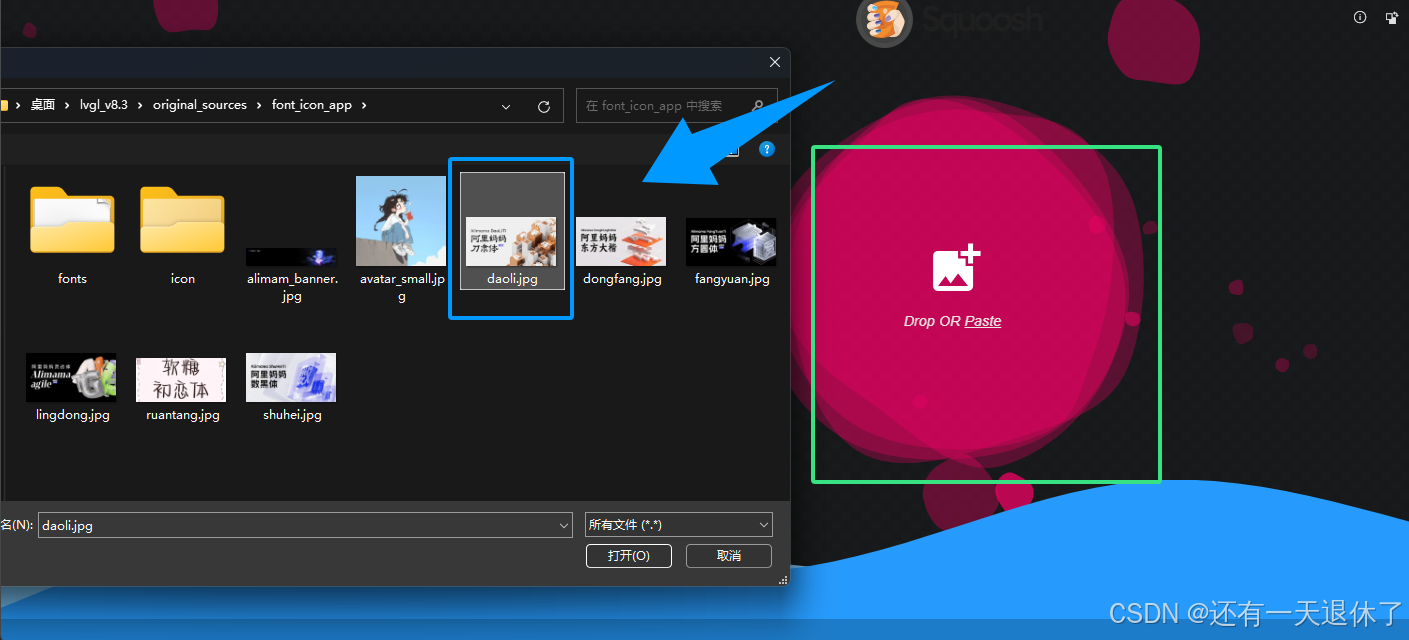

下面👇先转换下图片大小，看看👀吧~

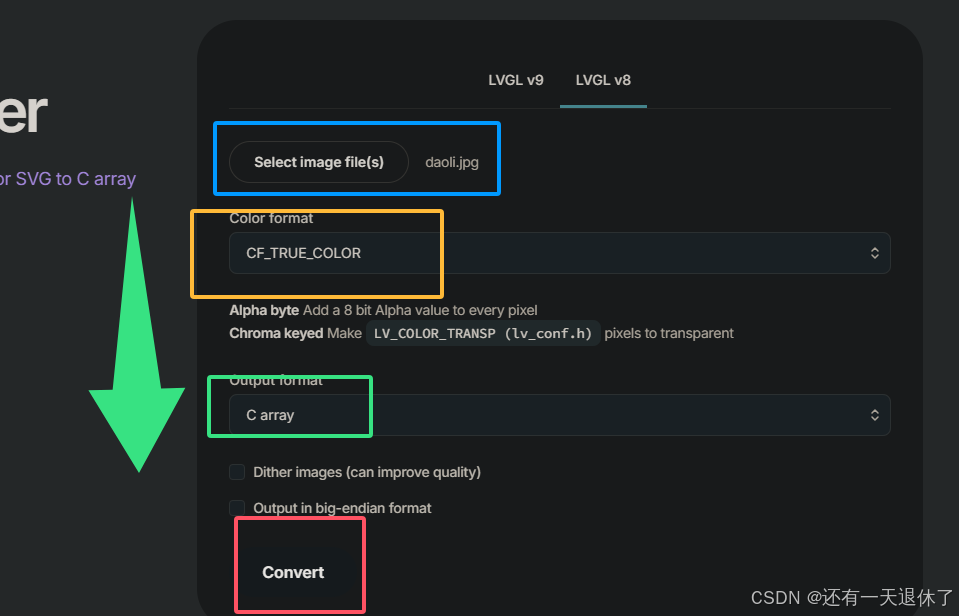

要用到LVGL官方转换工具：Image Converter — LVGL
和👀前面字体转C数组一样的😊，还可以选择转为bin文件（二进制）奥~
因为拖更很久啦，这一块是重点，先补上！！！😊

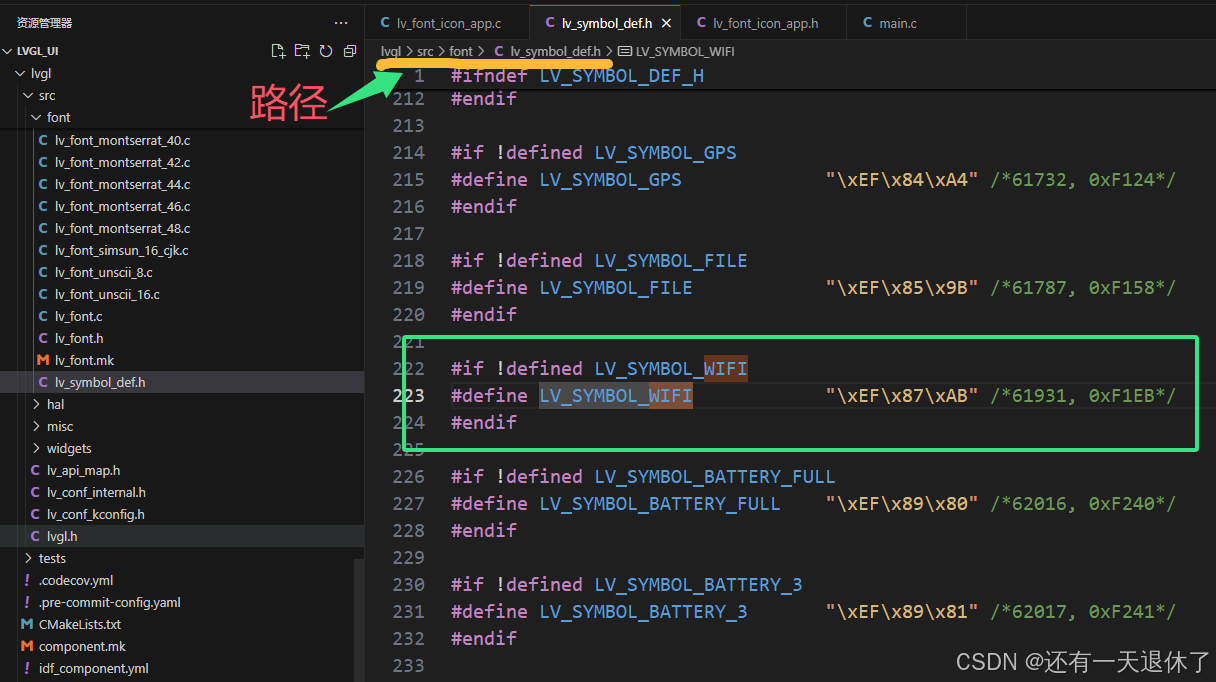

除了普通的图片外，在LVGL里面还内置了一些Symbol符号字体，看看👇的图。

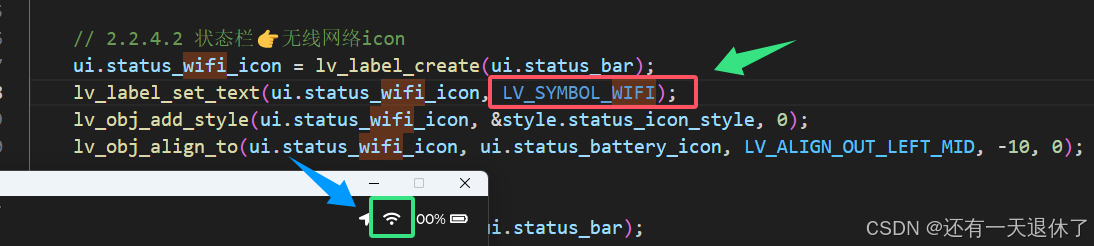

使用也是很简单奥~以本次demo里用到的WIFI Symbol(符号) 为栗子。请看👇的图
那么，就有人好奇🤔了，怎么使用第三方的，可以参考👇的网站。
FontAwesome是官方内置的Symbol来源，就不演示啦，后续会出一期基础的LVGL的教程
阿里妈妈的图标库：iconfont-阿里巴巴矢量图标库
Font Awesome：Font Awesome
其实谷歌et. al：https://fonts.google.com/icons
可以直接在首页搜索你需要的图标 or 进入图标库 查看精选图标。
看我教程👀的小伙伴们，肯定都是又好看又聪明，我就不多说啦~

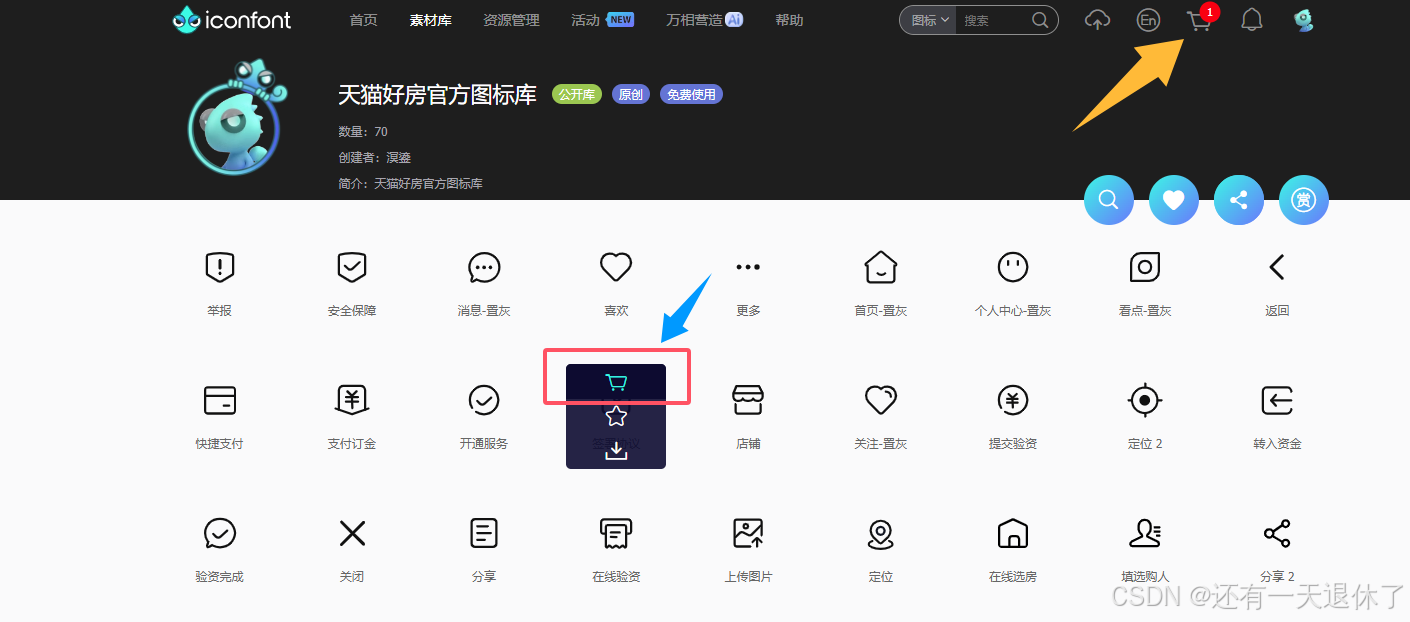

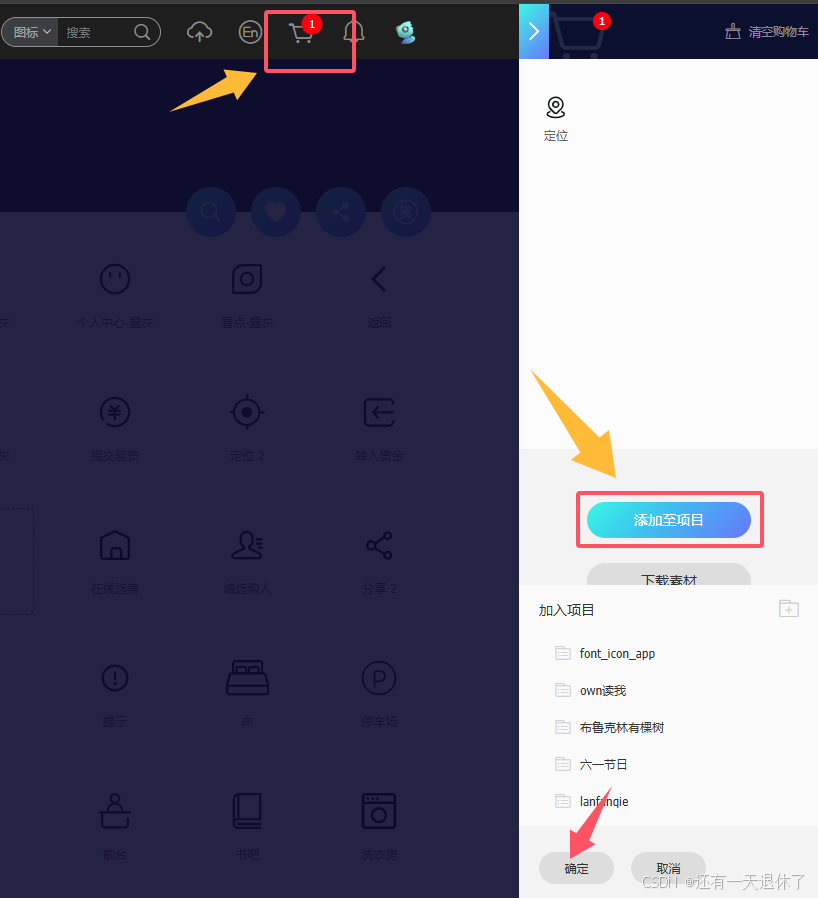

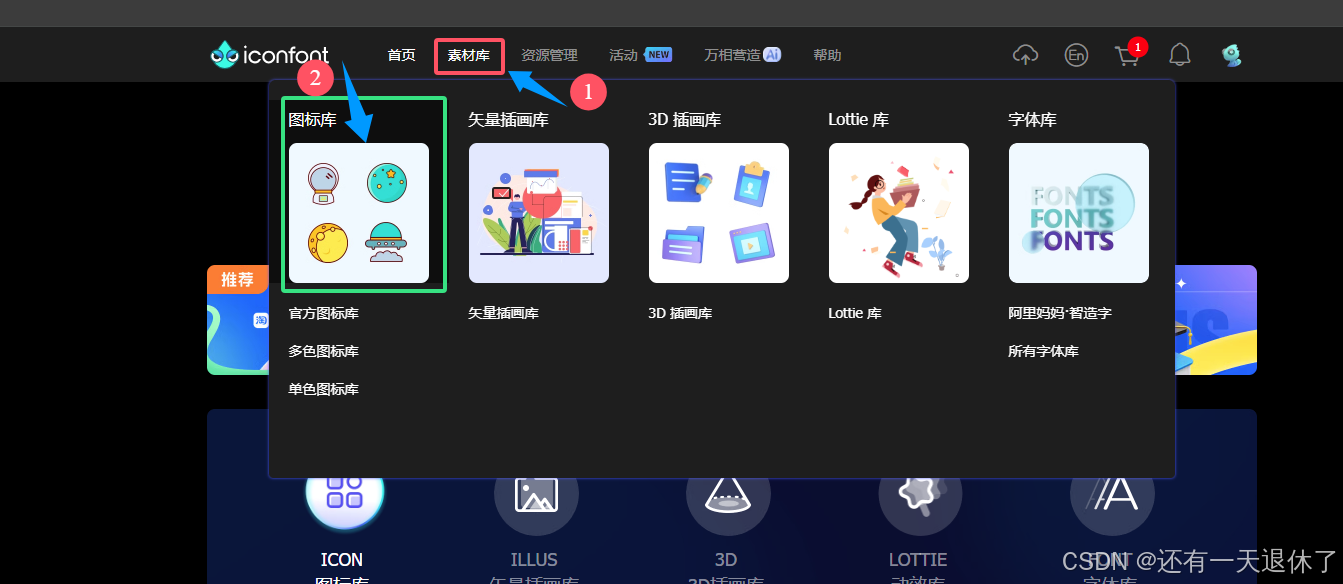

下面👇这里，要注意点击加入购物车后，点击右上角的购物车图标，跟随👇的图文教程继续趴~
记得要选择你自己的项目奥，没有的话就新建一个。
现在，一起来看看在本次demo的图标是如何变成可以用的Symbo符号的。
贴一个官网教程的链接：Fonts（字体） — 百问网LVGL中文教程文档 文档

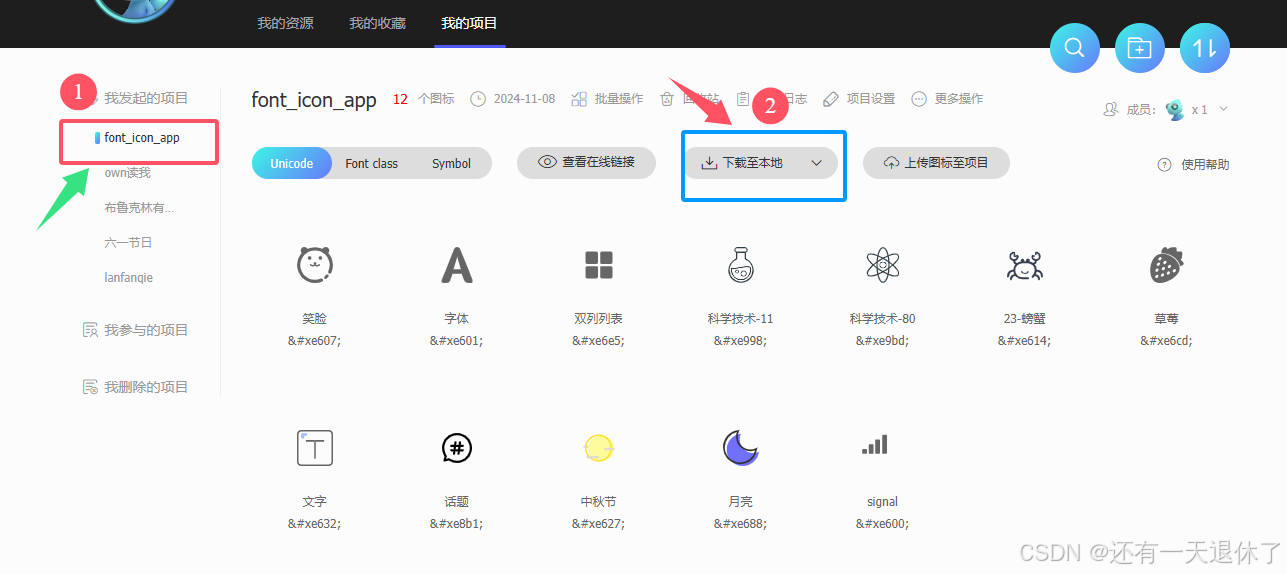

下载👇对应的字体包，然后跟着我解压一下，再提取其中的ttf文件

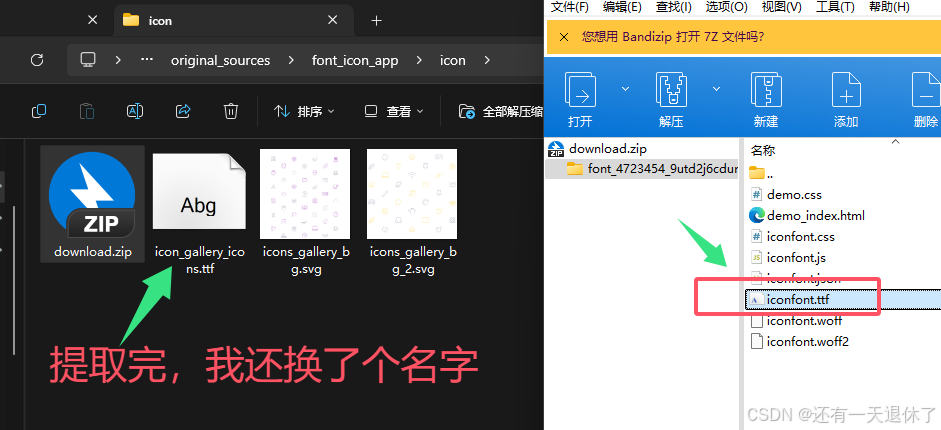

提取完字体，为了后续便于辨认，我换了个名字，如👇所示。
接着，要到关键步骤啦，聪明的你已经想到之前字体是如何转为内置的C数组文件的，其实步骤一样！看好啦👀
为了大家的便利，再贴一次字体转换网站：Font Converter — LVGL

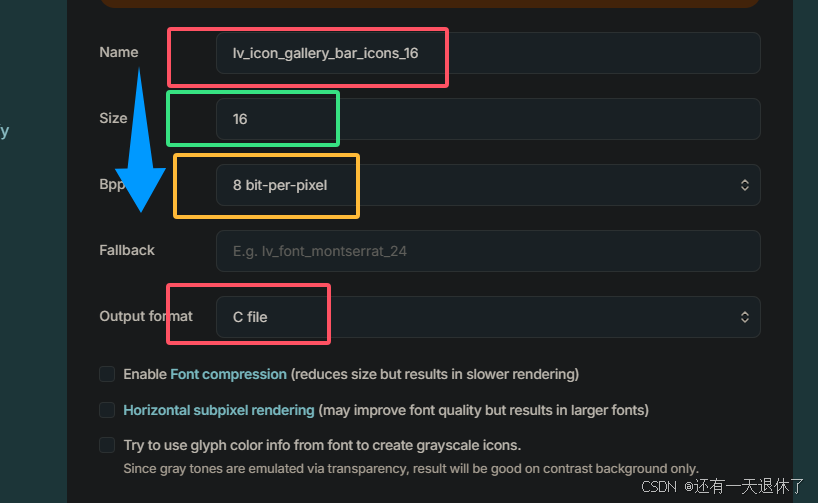

设置还是很简单的，上面👆设置下"名称、大小、分辨率（8bit最清晰，1bit最模糊）、输出格式（C数组）"

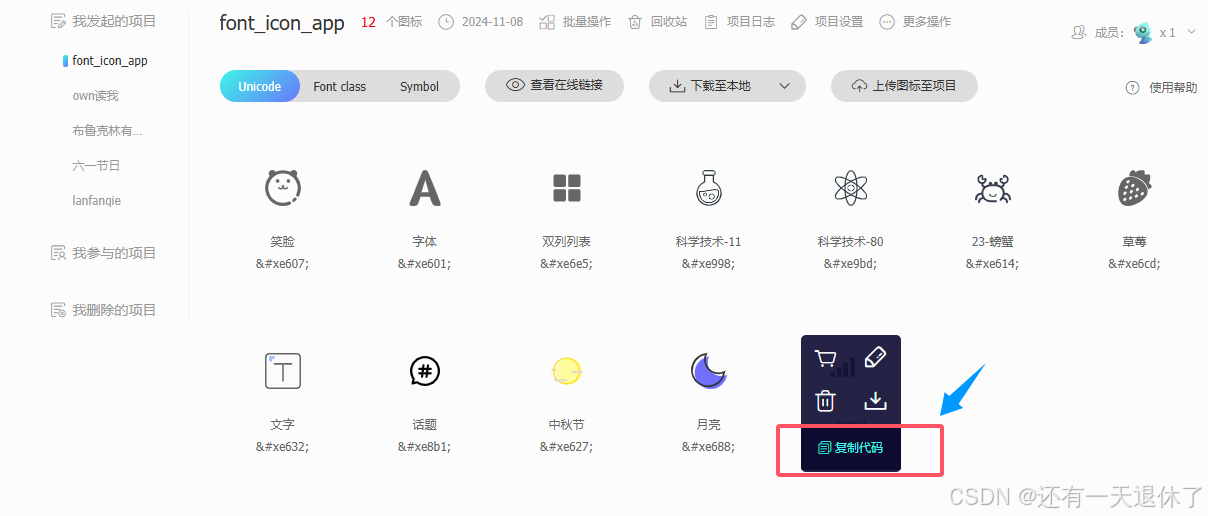

然后开始逐个复制👇需要的图标的16进制的 Unicode 编码~
直接把对应的编码转换好贴出来，小伙伴们可以比对下。其它是去掉了前面的 &# 和 最后的 ; 最后开头加上 0（16进制编码是0x开始的奥）。
要注意2个图标的进制码分隔，要使用英文逗号🔍
0xe600, 0xe688, 0xe627, 0xe8b1

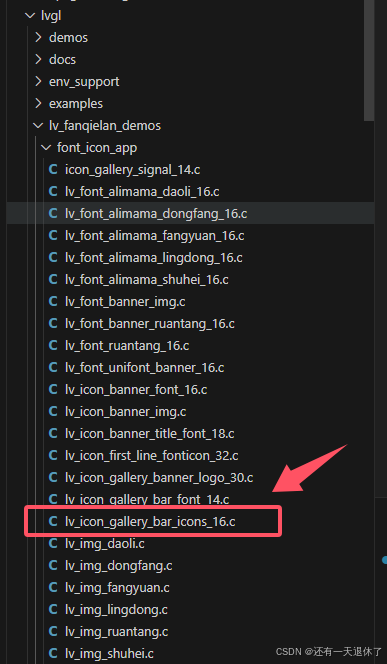

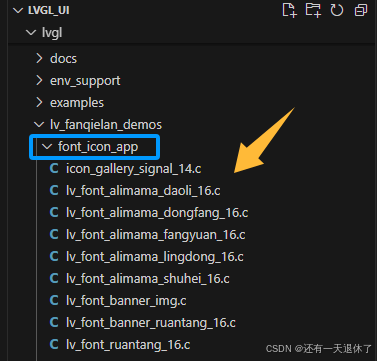

有了前面👆的铺垫，符号字体已经生成啦，记得放到你的项目里，如👇所示。
内容是有点多的，文件也乱。可以用VS Code去搜索🔍文件名，很方便的！

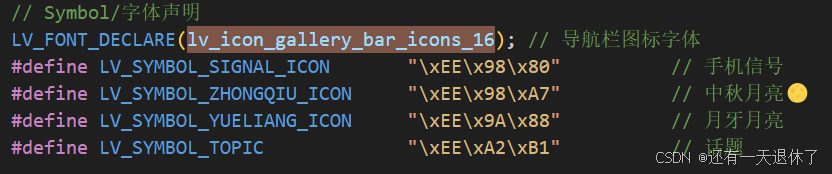

接着，最关键的来啦，演示👀如何定义与使用。
是不是有人开始头晕想去摸鱼了，都看到这里了，还能让你带着困惑复刻demo，那就是我的不对了，安排！👀下面👇。

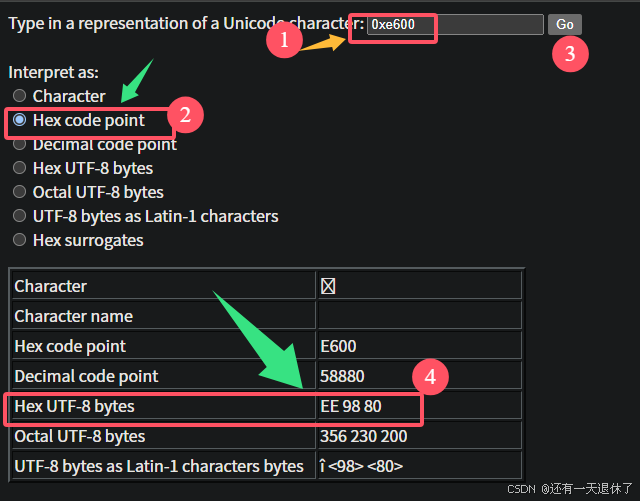

打开编码转换网站，Unicde -> Hex code（utf-8）：UTF-8 Tool
0xe600 -> \xEE\x98\x80

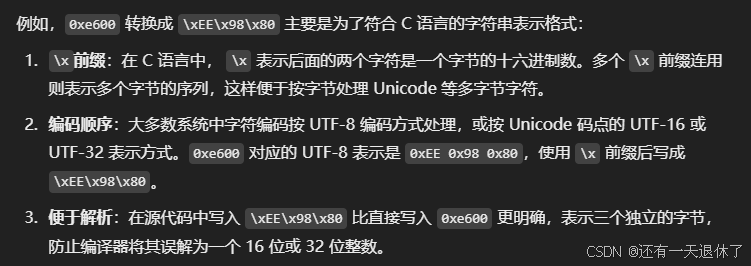

第一次我看到👆的编码转换，大脑🧠已经失控了。后来看👀 了AI的解释。因为Hex的字符，在LVGL里面需要加上 \x 保持16进制的形式读取单个字符。

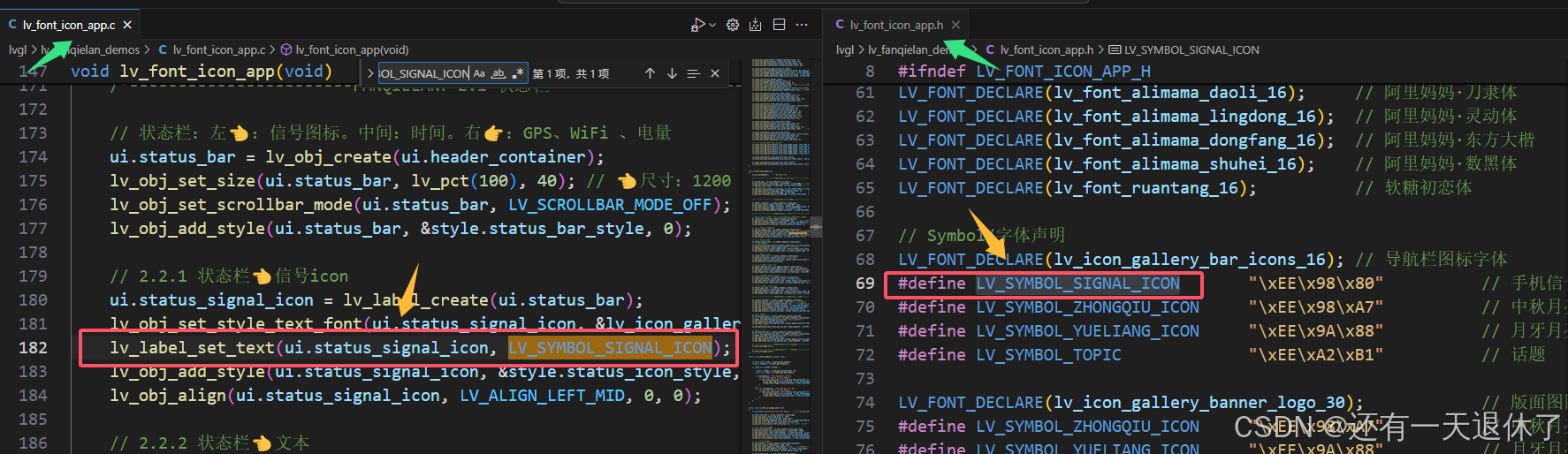

好啦，看到这里肯定已经懂啦，那就看看如何使用这个Symbol图像，看看👀代码。👇
终于，把核心部分都讲完啦~，如果看不懂，可以随意留言。有错误的地方，欢迎👏指教。
5.7 项目说明
👆已经完成了demo的初步准备，请你耐心阅读下项目说明，以便于顺利复现与理解项目
/*
分辨率：2:1
# define SDL_HOR_RES 1200
# define SDL_VER_RES 600
Flex 布局
👇设置flex分配比例为0，后面还会分配一个子类比例为1。
- 相当于这里先设置高度，后面同父类的子类的高度就会占用剩余的父类空间。
以计算宽度为例：
- 父类 -> app_scr：[########]
- 子类1 -> ui.header_container(flex_grow = 0)：[###] -> 用户定义宽度
- 子类2 -> font_card_area(flex_grow = 1): [########] - [###] = [#####] -> 系统自动计算宽度
树状结构：
ui.screen_app
- ui.header_container
- ui.status_bar
- ui.content_switcher
- font_card_area
- ui.font_banner
- using loop to create font_card_area
- ui.daoli_font_card
- ui.fangyuan_font_card
- ui.lingdong_font_card
- ui.dongfang_font_card
- ui.shuhei_font_card
- ui.ruantang_font_card
- icon_card_area
- ui.icon_banner
- some_card_display
- using loop to create icon_card_area
代码编写顺序：
- stylesheet(static lv_style_t obj_style)
- instance(lv_obj_t * obj)
*/5.8 核心代码
5.8.1 c文件
打开 lv_font_icon_app.c 文件，👇是完整的代码，可复现
在👇代码中，新代码或API都会在首次给出注释。
/**
* @file lv_font_icon_app
*
*/
/*********************
* INCLUDES
*********************/
#include "lv_font_icon_app.h"
// 声明下面👇定义的函数
static void event_handler(lv_event_t *e);
static void lv_icon_card_page_init(void);
static void lv_font_card_page_init(void);
// 状态变量：记录 字体/图标库 是否可见
static bool font_gallery_visible = false;
static bool icon_gallery_visible = false;
void lv_style_init_bg_color(lv_style_t *style, lv_color_t color)
{
lv_style_init(style); // 初始化样式
lv_style_set_bg_color(style, color); // 设置背景颜色
}
void lv_ui_stylesheet(void)
{
lv_style_init(&style.app_scr_style);
lv_style_set_bg_color(&style.app_scr_style, APP_BG_COLOR);
lv_style_set_pad_all(&style.app_scr_style, 0); // 👈设置对象内部所有填充为0
lv_style_set_border_width(&style.app_scr_style, 0); // 👈设置边框宽度为0
lv_style_init(&style.app_header_style);
lv_style_set_bg_color(&style.app_header_style, HEADER_BG_COLOR);
lv_style_set_pad_all(&style.app_header_style, 0);
lv_style_set_border_width(&style.app_header_style, 0);
lv_style_set_radius(&style.app_header_style, 0); // 👈设置圆角为0
lv_style_set_flex_grow(&style.app_header_style, 0); // 👈设置flex增长系数为0
lv_style_init(&style.status_bar_style);
lv_style_set_bg_opa(&style.status_bar_style, 0);
lv_style_set_border_width(&style.status_bar_style, 0);
lv_style_set_radius(&style.status_bar_style, 0);
lv_style_init(&style.status_icon_style);
lv_style_set_text_color(&style.status_icon_style, WHITE_COLOR);
lv_style_init(&style.content_switcher_style);
lv_style_set_bg_opa(&style.content_switcher_style, 0);
lv_style_set_border_width(&style.content_switcher_style, 0);
lv_style_set_radius(&style.content_switcher_style, 0);
lv_style_set_pad_all(&style.content_switcher_style, 0);
lv_style_set_pad_left(&style.content_switcher_style, 20);
lv_style_set_pad_right(&style.content_switcher_style, 20);
lv_style_init(&style.page_sw_btn_txt_style);
lv_style_set_text_font(&style.page_sw_btn_txt_style, &lv_font_alimama_dongfang_16); // 👈设置文本字体
lv_style_set_bg_opa(&style.page_sw_btn_txt_style, LV_OPA_TRANSP); // 👈设置背景透明
lv_style_set_border_opa(&style.page_sw_btn_txt_style, LV_OPA_TRANSP); // 👈设置按钮边框隐藏
lv_style_set_shadow_opa(&style.page_sw_btn_txt_style, LV_OPA_TRANSP); // 👈设置阴影效果隐藏
lv_style_init(&style.banner_style);
lv_style_set_bg_opa(&style.banner_style, 0);
lv_style_set_border_opa(&style.banner_style, 0);
lv_style_set_clip_corner(&style.banner_style, true); // 👈启用裁剪,子类超出部分会被屏蔽
lv_style_set_pad_all(&style.banner_style, 0);
lv_style_set_text_color(&style.banner_style, BANNER_FONT_COLOR);
lv_style_set_text_line_space(&style.banner_style, 10); // 👈设置行间距
lv_style_init(&style.font_card_items_style);
lv_style_set_pad_all(&style.font_card_items_style, 0);
lv_style_set_bg_opa(&style.font_card_items_style, 0);
lv_style_set_border_width(&style.font_card_items_style, 0);
lv_style_set_pad_row(&style.font_card_items_style, 50);
lv_style_init(&style.font_card_item_style);
lv_style_set_bg_color(&style.font_card_item_style, WHITE_COLOR);
lv_style_set_pad_all(&style.font_card_item_style, 0);
lv_style_set_radius(&style.font_card_item_style, 5);
lv_style_set_border_opa(&style.font_card_item_style, 0);
lv_style_set_pad_right(&style.font_card_item_style, 15);
lv_style_set_pad_left(&style.font_card_item_style, 15);
lv_style_set_pad_bottom(&style.font_card_item_style, 15);
lv_style_set_pad_top(&style.font_card_item_style, 24);
lv_style_init(&style.icon_card_items_style);
lv_style_set_pad_all(&style.icon_card_items_style, 0);
lv_style_set_bg_opa(&style.icon_card_items_style, 0);
lv_style_set_border_width(&style.icon_card_items_style, 0);
lv_style_set_pad_row(&style.icon_card_items_style, 50); // 👈设置行间距
lv_style_init(&style.icon_card_item_style);
lv_style_set_bg_color(&style.icon_card_item_style, WHITE_COLOR);
lv_style_set_pad_all(&style.icon_card_item_style, 0);
lv_style_set_radius(&style.icon_card_item_style, 5);
lv_style_set_border_opa(&style.icon_card_item_style, 0);
// 👇通过自定义函数初始化背景颜色
lv_style_init_bg_color(&style.icon_card_item1_style, ICON_CARD_ITEM_COLOR1);
lv_style_init_bg_color(&style.icon_card_item2_style, ICON_CARD_ITEM_COLOR2);
lv_style_init_bg_color(&style.icon_card_item3_style, ICON_CARD_ITEM_COLOR3);
lv_style_init_bg_color(&style.icon_card_item4_style, ICON_CARD_ITEM_COLOR4);
lv_style_init_bg_color(&style.icon_card_item5_style, ICON_CARD_ITEM_COLOR5);
lv_style_init_bg_color(&style.icon_card_item6_style, ICON_CARD_ITEM_COLOR6);
lv_style_init(&style.icon_card_txt_color_style);
lv_style_set_text_color(&style.icon_card_txt_color_style, ICON_CARD_TXT_COLOR);
lv_style_init(&style.icon_card_icon_color_style);
lv_style_set_text_color(&style.icon_card_icon_color_style, BLACK_COLOR);
}
void lv_font_icon_app(void)
{
lv_ui_stylesheet(); // 样式表初始化
/*-----------------------FANQIELAN：1-屏幕实例--------------------------------*/
ui.screen_app = lv_obj_create(lv_scr_act());
lv_obj_set_size(ui.screen_app, lv_pct(100), lv_pct(100)); // 👈设置大小为父类的100%
lv_obj_set_flex_flow(ui.screen_app, LV_FLEX_FLOW_COLUMN); // 👈设置垂直方向换行Flex布局
// 👇子类对象居中显示
lv_obj_set_flex_align(ui.screen_app, LV_FLEX_ALIGN_CENTER, LV_FLEX_ALIGN_CENTER, LV_FLEX_ALIGN_CENTER);
lv_obj_add_style(ui.screen_app, &style.app_scr_style, 0); // 👈添加样式
lv_obj_set_scroll_dir(ui.screen_app, LV_DIR_VER); // 👈设置滚动为垂直方向上下滚动
lv_obj_set_scrollbar_mode(ui.screen_app, LV_SCROLL_SNAP_NONE); // 👈设置滚动条隐藏
/*-----------------------FANQIELAN：2-头部区域--------------------------------*/
ui.header_container = lv_obj_create(ui.screen_app);
lv_obj_set_size(ui.header_container, lv_pct(100), 135); // 👈尺寸：1200 * 135 ☑️
lv_obj_add_style(ui.header_container, &style.app_header_style, 0);
lv_obj_set_align(ui.header_container, LV_ALIGN_TOP_MID); // 👈设置顶部居中对齐
lv_obj_set_scrollbar_mode(ui.header_container, LV_SCROLLBAR_MODE_OFF); // 👈设置滚动条禁用
/*-----------------------FANQIELAN：2.1 状态栏--------------------------------*/
// 状态栏：左👈：信号图标。中间：时间。右👉：GPS、WiFi 、电量
ui.status_bar = lv_obj_create(ui.header_container);
lv_obj_set_size(ui.status_bar, lv_pct(100), 40); // 👈尺寸：1200 * 40 ☑️
lv_obj_set_scrollbar_mode(ui.status_bar, LV_SCROLLBAR_MODE_OFF);
lv_obj_add_style(ui.status_bar, &style.status_bar_style, 0);
// 2.2.1 状态栏👈信号icon
ui.status_signal_icon = lv_label_create(ui.status_bar);
lv_obj_set_style_text_font(ui.status_signal_icon, &lv_icon_gallery_bar_icons_16, 0);
lv_label_set_text(ui.status_signal_icon, LV_SYMBOL_SIGNAL_ICON);
lv_obj_add_style(ui.status_signal_icon, &style.status_icon_style, 0);
lv_obj_align(ui.status_signal_icon, LV_ALIGN_LEFT_MID, 0, 0);
// 2.2.2 状态栏👈文本
ui.status_signal_text = lv_label_create(ui.status_bar);
// 👇设置icon字体
lv_obj_set_style_text_font(ui.status_signal_text, &lv_icon_gallery_bar_font_14, 0);
lv_label_set_text(ui.status_signal_text, "中国广电");
lv_obj_add_style(ui.status_signal_text, &style.status_icon_style, 0);
lv_obj_align_to(ui.status_signal_text, ui.status_signal_icon, LV_ALIGN_OUT_RIGHT_MID, 0, 0);
// 2.2.3 状态栏⌛️icon
ui.status_time_icon = lv_label_create(ui.status_bar);
lv_label_set_text(ui.status_time_icon, "11:11 AM");
lv_obj_add_style(ui.status_time_icon, &style.status_icon_style, 0);
lv_obj_center(ui.status_time_icon);
// 2.2.4.1 状态栏👉电池icon
ui.status_battery_icon = lv_label_create(ui.status_bar);
lv_label_set_text(ui.status_battery_icon, "100% \xEF\x89\x80");
lv_obj_add_style(ui.status_battery_icon, &style.status_icon_style, 0);
lv_obj_align_to(ui.status_battery_icon, ui.status_bar, LV_ALIGN_TOP_RIGHT, 0, 0);
// 2.2.4.2 状态栏👉无线网络icon
ui.status_wifi_icon = lv_label_create(ui.status_bar);
lv_label_set_text(ui.status_wifi_icon, LV_SYMBOL_WIFI);
lv_obj_add_style(ui.status_wifi_icon, &style.status_icon_style, 0);
lv_obj_align_to(ui.status_wifi_icon, ui.status_battery_icon, LV_ALIGN_OUT_LEFT_MID, -10, 0);
// 2.2.4.3 状态栏:👉定位icon
ui.status_gps_icon = lv_label_create(ui.status_bar);
lv_label_set_text(ui.status_gps_icon, LV_SYMBOL_GPS);
lv_obj_add_style(ui.status_gps_icon, &style.status_icon_style, 0);
lv_obj_align_to(ui.status_gps_icon, ui.status_wifi_icon, LV_ALIGN_OUT_LEFT_MID, -10, 0);
/*-----------------------FANQIELAN：2.2-页面选择按钮区域--------------------------------*/
ui.content_switcher = lv_obj_create(ui.header_container);
lv_obj_set_size(ui.content_switcher, 1160, 65); // 👈设置尺寸
lv_obj_set_flex_grow(ui.content_switcher, 0); // 👈设置flex增长系数为0
lv_obj_set_flex_flow(ui.content_switcher, LV_FLEX_FLOW_ROW_WRAP); // 设置flex布局为行且自动换行
lv_obj_set_flex_align(ui.content_switcher, LV_FLEX_ALIGN_START, LV_FLEX_ALIGN_SPACE_EVENLY, LV_FLEX_ALIGN_SPACE_EVENLY);
lv_obj_set_align(ui.content_switcher, LV_ALIGN_BOTTOM_LEFT);
lv_obj_add_style(ui.content_switcher, &style.content_switcher_style, 0);
// 2.3.1 字体库
ui.font_gallery_btn = lv_btn_create(ui.content_switcher);
lv_obj_t *font_gallery_btn_text = lv_label_create(ui.font_gallery_btn);
lv_label_set_text(font_gallery_btn_text, "Font Gallery");
lv_obj_center(font_gallery_btn_text);
lv_obj_add_style(ui.font_gallery_btn, &style.page_sw_btn_txt_style, 0);
// 👇添加按钮事件
lv_obj_add_event_cb(ui.font_gallery_btn, event_handler, LV_EVENT_ALL, NULL);
// 2.3.2 图标库
ui.icon_gallery_btn = lv_btn_create(ui.content_switcher);
lv_obj_t *icon_gallery_btn_text = lv_label_create(ui.icon_gallery_btn);
lv_label_set_text(icon_gallery_btn_text, "Icon Gallery");
lv_obj_center(icon_gallery_btn_text);
lv_obj_add_style(ui.icon_gallery_btn, &style.page_sw_btn_txt_style, 0);
lv_obj_add_event_cb(ui.icon_gallery_btn, event_handler, LV_EVENT_ALL, NULL);
/*-----------------------FANQIELAN：3-字体卡片区域--------------------------------*/
lv_font_card_page_init();
/*-----------------------FANQIELAN：4-图标卡片区域--------------------------------*/
lv_icon_card_page_init();
}

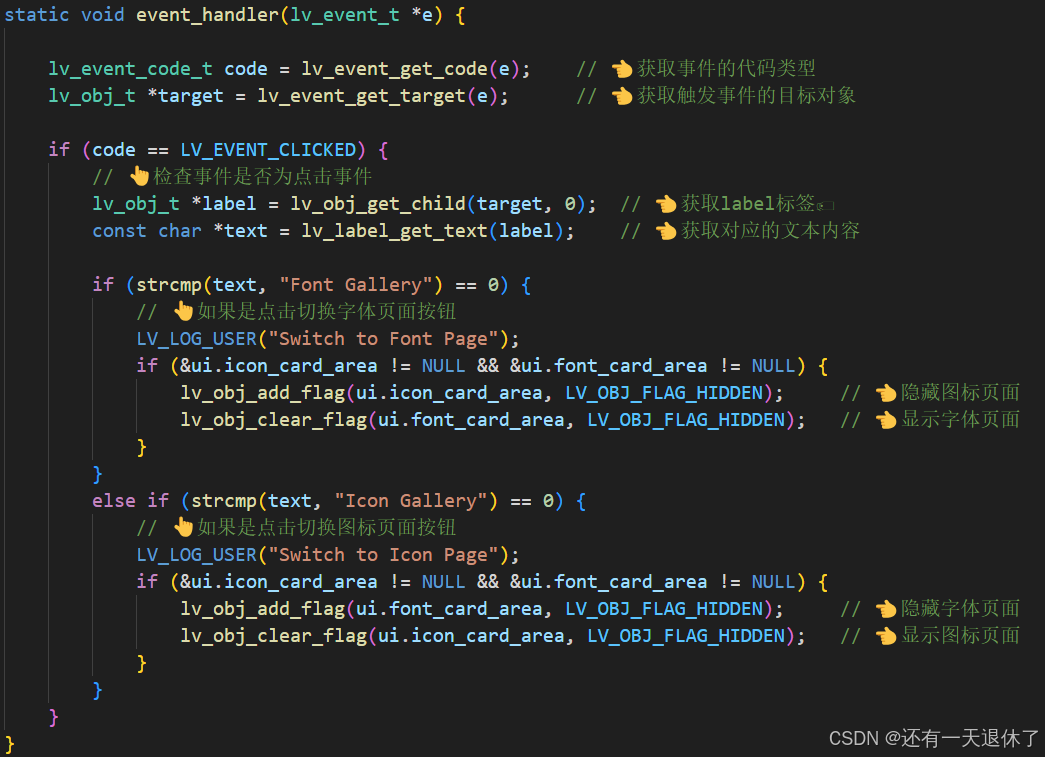

static void event_handler(lv_event_t *e) {
lv_event_code_t code = lv_event_get_code(e); // 👈获取事件的代码类型
lv_obj_t *target = lv_event_get_target(e); // 👈获取触发事件的目标对象
if (code == LV_EVENT_CLICKED) {
// 👆检查事件是否为点击事件
lv_obj_t *label = lv_obj_get_child(target, 0); // 👈获取label标签🏷
const char *text = lv_label_get_text(label); // 👈获取对应的文本内容
if (strcmp(text, "Font Gallery") == 0) {
// 👆如果是点击切换字体页面按钮
LV_LOG_USER("Switch to Font Page");
if (&ui.icon_card_area != NULL && &ui.font_card_area != NULL) {
lv_obj_add_flag(ui.icon_card_area, LV_OBJ_FLAG_HIDDEN); // 👈隐藏图标页面
lv_obj_clear_flag(ui.font_card_area, LV_OBJ_FLAG_HIDDEN); // 👈显示字体页面
}
}
else if (strcmp(text, "Icon Gallery") == 0) {
// 👆如果是点击切换图标页面按钮
LV_LOG_USER("Switch to Icon Page");
if (&ui.icon_card_area != NULL && &ui.font_card_area != NULL) {
lv_obj_add_flag(ui.font_card_area, LV_OBJ_FLAG_HIDDEN); // 👈隐藏字体页面
lv_obj_clear_flag(ui.icon_card_area, LV_OBJ_FLAG_HIDDEN); // 👈显示图标页面
}
}
}
}
static void lv_font_card_page_init(void)
{
LV_LOG_USER("Initializing Font Card Page"); // 👈初始化页面打印信息
ui.font_card_area = lv_obj_create(ui.screen_app);
lv_obj_set_pos(ui.font_card_area, 0, 135);
lv_obj_set_size(ui.font_card_area, 1160, 465);
lv_obj_set_scrollbar_mode(ui.font_card_area, LV_SCROLLBAR_MODE_ACTIVE); // 👈设置当滚动页面 -> 显示滚动条
lv_obj_set_scroll_dir(ui.font_card_area, LV_DIR_VER);
lv_obj_set_flex_grow(ui.font_card_area, 0); // 👈防止占据空间
// 3.1.1 字体库内部子项
ui.font_card_container = lv_obj_create(ui.font_card_area);
lv_obj_set_size(ui.font_card_container, lv_pct(100), 1100);
lv_obj_align_to(ui.font_card_container, ui.font_card_area, LV_ALIGN_TOP_MID, 0, 50);
lv_obj_add_style(ui.font_card_container, &style.font_card_items_style, 0);
lv_obj_set_flex_flow(ui.font_card_container, LV_FLEX_FLOW_ROW_WRAP);
lv_obj_set_flex_align(ui.font_card_container, LV_FLEX_ALIGN_SPACE_EVENLY, LV_FLEX_ALIGN_SPACE_EVENLY, LV_FLEX_ALIGN_START);
// 3.1.2 字体库版面图
ui.font_banner = lv_obj_create(ui.font_card_container);
lv_obj_set_size(ui.font_banner, 1160, 230);
lv_obj_set_style_radius(ui.font_banner, 8, 0); // 👈设置圆角值为8
lv_obj_set_scrollbar_mode(ui.font_banner, LV_SCROLL_SNAP_NONE);
lv_obj_add_style(ui.font_banner, &style.banner_style, 0);
ui.font_banner_img = lv_img_create(ui.font_banner);
lv_img_set_src(ui.font_banner_img, &lv_font_banner_img);
lv_obj_set_size(ui.font_banner_img, 1160, 230);
lv_obj_center(ui.font_banner_img);
ui.banner_content = lv_label_create(ui.font_banner);
lv_obj_set_style_text_font(ui.banner_content, &lv_font_banner_ruantang_16, 0);
const char *banner_text_01 = "我们该如何定义文字在人类文明史上的分量，又该如何延续这一份传承千年的永恒。\n";
const char *banner_text_02 = "是的，简单的两个字就能够书写出一个人的情感，乃至一个国家的兴衰历史。\n";
const char *banner_text_03 = "在过去，文化交流通过简单的口述、轻薄的纸笔记载。\n";
const char *banner_text_04 = "今天，文化的承载依托于互联网在世界各地传播。\n";
const char *banner_text_05 = "没错！文字是有力量的，它不仅仅是一笔一划，是所有寄托于精神的人民的呐喊。";
char banner_story[512];
strcpy(banner_story, banner_text_01);
strcat(banner_story, banner_text_02);
strcat(banner_story, banner_text_03);
strcat(banner_story, banner_text_04);
strcat(banner_story, banner_text_05);
lv_label_set_text(ui.banner_content, banner_story);
lv_obj_align(ui.banner_content, LV_ALIGN_TOP_LEFT, 40, 70);
// 3.1.3 展示字体子项
ui.font_card_items = lv_obj_create(ui.font_card_container);
lv_obj_set_size(ui.font_card_items, 1120, LV_SIZE_CONTENT);
lv_obj_set_flex_flow(ui.font_card_items, LV_FLEX_FLOW_ROW_WRAP);
lv_obj_set_flex_align(ui.font_card_items, LV_FLEX_ALIGN_SPACE_EVENLY, LV_FLEX_ALIGN_SPACE_EVENLY, LV_FLEX_ALIGN_SPACE_EVENLY);
lv_obj_set_scrollbar_mode(ui.font_card_items, LV_SCROLL_SNAP_NONE);
lv_obj_add_style(ui.font_card_items, &style.icon_card_item_style, 0);
// 字体引用数组
const lv_font_t *font_family_name[] = {
&lv_font_alimama_fangyuan_16,
&lv_font_alimama_daoli_16,
&lv_font_alimama_lingdong_16,
&lv_font_alimama_dongfang_16,
&lv_font_alimama_shuhei_16,
&lv_font_ruantang_16
};
// 图片引用数组
const lv_img_dsc_t *font_img_array[] = {
&lv_img_fangyuan,
&lv_img_daoli,
&lv_img_lingdong,
&lv_img_dongfang,
&lv_img_shuhei,
&lv_img_ruantang
};
// 卡片字体名称数组
const char *font_card_items_name[] = {
"方圆体(Fangyuan Font)",
"刀栗体(Daoli Font)",
"Lingdong Ti(Agile Font)",
"东方大楷(Dongfang Font)",
"数栗体(Shuhei Font)",
"软糖初恋体(Ruantang Font)"
};
// 循环创建字体卡片
for (i = 0; i < 6; i++)
{
ui.font_card_item = lv_btn_create(ui.font_card_items);
lv_obj_set_size(ui.font_card_item, 360, 291);
lv_obj_add_style(ui.font_card_item, &style.font_card_item_style, 0);
lv_obj_set_scrollbar_mode(ui.font_card_item, LV_SCROLL_SNAP_NONE);
ui.font_card_img = lv_img_create(ui.font_card_item);
lv_img_set_src(ui.font_card_img, font_img_array[i]);
lv_obj_set_size(ui.font_card_img, 330, 178);
lv_obj_align(ui.font_card_img, LV_ALIGN_TOP_LEFT, 0, 0);
ui.font_card_txt = lv_label_create(ui.font_card_item);
lv_obj_set_style_text_font(ui.font_card_txt, font_family_name[i], 0);
lv_label_set_text(ui.font_card_txt, font_card_items_name[i]);
lv_obj_set_style_text_color(ui.font_card_txt, BLACK_COLOR, 0);
lv_obj_align(ui.font_card_txt, LV_ALIGN_BOTTOM_LEFT, 0, 0);
lv_obj_add_style(ui.font_card_txt, &style.font_card_item_style, 0);
}
}
static void lv_icon_card_page_init(void)
{
LV_LOG_USER("Initializing Icon Card Page"); // 👈初始化页面打印信息
ui.icon_card_area = lv_obj_create(ui.screen_app);
lv_obj_set_pos(ui.icon_card_area, lv_pct(100), 135);
lv_obj_set_size(ui.icon_card_area, 1160, 465);
lv_obj_set_scrollbar_mode(ui.icon_card_area, LV_SCROLLBAR_MODE_ACTIVE);
lv_obj_set_scroll_dir(ui.icon_card_area, LV_DIR_VER);
lv_obj_set_flex_grow(ui.icon_card_area, 0);
lv_obj_add_flag(ui.icon_card_area, LV_OBJ_FLAG_HIDDEN);
// 4.1.1 图标库内部子项
ui.icon_card_container = lv_obj_create(ui.icon_card_area);
lv_obj_set_size(ui.icon_card_container, lv_pct(100), LV_SIZE_CONTENT);
lv_obj_align_to(ui.icon_card_container, ui.icon_card_area, LV_ALIGN_TOP_MID, 0, 50);
lv_obj_set_flex_flow(ui.icon_card_container, LV_FLEX_FLOW_ROW_WRAP);
lv_obj_add_style(ui.icon_card_container, &style.icon_card_items_style, 0);
// 4.1.2 图标库版面
ui.icon_banner = lv_obj_create(ui.icon_card_container);
lv_obj_set_size(ui.icon_banner, 1116, 230);
lv_obj_set_style_radius(ui.icon_banner, 8, 0);
lv_obj_set_scrollbar_mode(ui.icon_banner, LV_SCROLL_SNAP_NONE);
lv_obj_set_style_bg_color(ui.icon_banner, ICON_CARD_BANNER_COLOR, 0);
lv_obj_center(ui.icon_banner);
lv_obj_add_style(ui.icon_banner, &style.banner_style, 0);
ui.icon_banner_img = lv_img_create(ui.icon_banner);
lv_img_set_src(ui.icon_banner_img, &lv_icon_banner_img);
lv_obj_set_size(ui.icon_banner_img, 1160, 230);
lv_obj_center(ui.icon_banner_img);
ui.icon_banner_logo = lv_label_create(ui.icon_banner);
lv_obj_set_style_text_font(ui.icon_banner_logo, &lv_icon_gallery_banner_logo_30, 0);
lv_label_set_text(ui.icon_banner_logo, LV_SYMBOL_ZHONGQIU_ICON);
lv_obj_add_style(ui.icon_banner_logo, &style.status_icon_style, 0);
lv_obj_align(ui.icon_banner_logo, LV_ALIGN_TOP_LEFT, 30, 30);
// banner_content_title
ui.icon_banner_title = lv_label_create(ui.icon_banner);
lv_obj_set_style_text_font(ui.icon_banner_title, &lv_icon_banner_title_font_18, 0);
lv_label_set_text(ui.icon_banner_title, "阿里妈妈·图标库");
lv_obj_align_to(ui.icon_banner_title, ui.icon_banner_logo, LV_ALIGN_OUT_RIGHT_MID, 10, 0);
// ui.banner_content
ui.icon_banner_txt = lv_label_create(ui.icon_banner);
lv_obj_set_style_text_font(ui.icon_banner_txt, &lv_icon_banner_font_16, 0);
const char *icon_banner_text_01 = "如果说文字是无形的，那么图标就是它们的具象。\n";
const char *icon_banner_text_02 = "小时候，画画是随着笔在纸上游走。\n";
const char *icon_banner_text_03 = "长大后，画画是篆刻在心里却映衬在荧幕里的思念。\n";
const char *icon_banner_text_04 = "后来，我们学会了在生活中捕捉美好。\n";
const char *icon_banner_text_05 = "今天，让icon去点亮藏在文字里的美好~";
char icon_banner_story[512];
strcpy(icon_banner_story, icon_banner_text_01);
strcat(icon_banner_story, icon_banner_text_02);
strcat(icon_banner_story, icon_banner_text_03);
strcat(icon_banner_story, icon_banner_text_04);
strcat(icon_banner_story, icon_banner_text_05);
lv_label_set_text(ui.icon_banner_txt, icon_banner_story);
lv_obj_align(ui.icon_banner_txt, LV_ALIGN_BOTTOM_LEFT, 40, -26);
// 4.1.3 图标卡片项
ui.icon_card_items = lv_obj_create(ui.icon_card_container);
lv_obj_set_size(ui.icon_card_items, 1120, 1200);
lv_obj_set_flex_flow(ui.icon_card_items, LV_FLEX_FLOW_ROW_WRAP);
lv_obj_set_flex_align(ui.icon_card_items, LV_FLEX_ALIGN_SPACE_EVENLY, LV_FLEX_ALIGN_SPACE_EVENLY, LV_FLEX_ALIGN_START);
lv_obj_set_scrollbar_mode(ui.icon_card_items, LV_SCROLL_SNAP_NONE);
lv_obj_set_style_pad_row(ui.icon_card_items, 35, 0); // 👈设置行间距
lv_obj_add_style(ui.icon_card_items, &style.icon_card_item_style, 0);
const char *icon_card_items_name[] = {
"Emoji",
"Vegetables",
"Alphabet",
"Maritime",
"Science",
"All Categories"
};
// 图标卡片样式
lv_style_t *icon_card_styles[] = {
&style.icon_card_item1_style,
&style.icon_card_item2_style,
&style.icon_card_item3_style,
&style.icon_card_item4_style,
&style.icon_card_item5_style,
&style.icon_card_item6_style
};
// 图标卡片字符图片
const char *icon_card_item_symbols[] = {
"\xEE\x98\x87", // 笑脸🤣
"\xEE\x9B\x8D", // 草莓🍓
"\xEE\x98\x81", // 字母A
"\xEE\x98\x94", // 海洋的🦀
"\xEE\xA6\x98", // 科学✈️
"\xEE\x9B\xA5" // 分类
};
// 循环创建图标卡片
for (i = 0; i < 6; i++)
{
// 第一行(6张卡片)
ui.icon_card_item = lv_btn_create(ui.icon_card_items);
lv_obj_set_size(ui.icon_card_item, 155, 126);
lv_obj_center(ui.icon_card_item);
lv_obj_add_style(ui.icon_card_item, icon_card_styles[i], 0);
ui.item_img_label = lv_label_create(ui.icon_card_item);
lv_obj_set_style_text_font(ui.item_img_label, &lv_icon_first_line_fonticon_32, 0);
lv_label_set_text(ui.item_img_label, icon_card_item_symbols[i]);
lv_obj_align(ui.item_img_label, LV_ALIGN_CENTER, 0, -10);
lv_obj_add_style(ui.item_img_label, &style.icon_card_icon_color_style, 0);
ui.item_img_symbol = lv_label_create(ui.icon_card_item);
lv_label_set_text(ui.item_img_symbol, icon_card_items_name[i]);
lv_obj_set_style_text_font(ui.item_img_symbol, &lv_font_alimama_dongfang_16, 0);
lv_obj_align_to(ui.item_img_symbol, ui.icon_card_item, LV_ALIGN_BOTTOM_MID, 0, 0);
lv_obj_add_style(ui.item_img_symbol, &style.icon_card_txt_color_style, 0);
}
for (i = 0; i < 2; i++)
{
if(i==0){
for (j = 0; j < 4; j++)
{
// 第二行(4张卡片)
ui.icon_card_item = lv_btn_create(ui.icon_card_items);
lv_obj_set_size(ui.icon_card_item, 254, 280);
lv_obj_center(ui.icon_card_item);
lv_obj_add_style(ui.icon_card_item, icon_card_styles[j], 0);
ui.item_img_label = lv_label_create(ui.icon_card_item);
lv_obj_set_style_text_font(ui.item_img_label, &lv_icon_first_line_fonticon_32, 0);
lv_label_set_text(ui.item_img_label, icon_card_item_symbols[j]);
lv_obj_align(ui.item_img_label, LV_ALIGN_CENTER, 0, -10);
lv_obj_add_style(ui.item_img_label, &style.icon_card_icon_color_style, 0);
ui.item_img_symbol = lv_label_create(ui.icon_card_item);
lv_label_set_text(ui.item_img_symbol, icon_card_items_name[j]);
lv_obj_set_style_text_font(ui.item_img_symbol, &lv_font_alimama_dongfang_16, 0);
lv_obj_align_to(ui.item_img_symbol, ui.icon_card_item, LV_ALIGN_BOTTOM_MID, 0, 0);
lv_obj_add_style(ui.item_img_symbol, &style.icon_card_txt_color_style, 0);
}
} else {
for (j = 3; j > -1; j--)
{
// 第三行(4张卡片)
ui.icon_card_item = lv_btn_create(ui.icon_card_items);
lv_obj_set_size(ui.icon_card_item, 254, 280);
lv_obj_center(ui.icon_card_item);
lv_obj_add_style(ui.icon_card_item, icon_card_styles[j], 0);
ui.item_img_label = lv_label_create(ui.icon_card_item);
lv_obj_set_style_text_font(ui.item_img_label, &lv_icon_first_line_fonticon_32, 0);
lv_label_set_text(ui.item_img_label, icon_card_item_symbols[j]);
lv_obj_align(ui.item_img_label, LV_ALIGN_CENTER, 0, -10);
lv_obj_add_style(ui.item_img_label, &style.icon_card_icon_color_style, 0);
ui.item_img_symbol = lv_label_create(ui.icon_card_item);
lv_label_set_text(ui.item_img_symbol, icon_card_items_name[j]);
lv_obj_set_style_text_font(ui.item_img_symbol, &lv_font_alimama_dongfang_16, 0);
lv_obj_align_to(ui.item_img_symbol, ui.icon_card_item, LV_ALIGN_BOTTOM_MID, 0, 0);
lv_obj_add_style(ui.item_img_symbol, &style.icon_card_txt_color_style, 0);
}
}
}
for (i = 0; i < 3; i++)
{
// 第四行(3张卡片)
ui.icon_card_item = lv_btn_create(ui.icon_card_items);
lv_obj_set_size(ui.icon_card_item, 299, 268);
lv_obj_center(ui.icon_card_item);
lv_obj_add_style(ui.icon_card_item, icon_card_styles[i], 0);
ui.item_img_label = lv_label_create(ui.icon_card_item);
lv_obj_set_style_text_font(ui.item_img_label, &lv_icon_first_line_fonticon_32, 0);
lv_label_set_text(ui.item_img_label, icon_card_item_symbols[i]);
lv_obj_align(ui.item_img_label, LV_ALIGN_CENTER, 0, -10);
lv_obj_add_style(ui.item_img_label, &style.icon_card_icon_color_style, 0);
ui.item_img_symbol = lv_label_create(ui.icon_card_item);
lv_label_set_text(ui.item_img_symbol, icon_card_items_name[i]);
lv_obj_set_style_text_font(ui.item_img_symbol, &lv_font_alimama_dongfang_16, 0);
lv_obj_align_to(ui.item_img_symbol, ui.icon_card_item, LV_ALIGN_BOTTOM_MID, 0, 0);
lv_obj_add_style(ui.item_img_symbol, &style.icon_card_txt_color_style, 0);
}
}5.8.2 头文件
当然，还有对应的头文件：lv_font_icon_app.h
/**
* @file lv_font_icon_app.h
*
*/
#include "../lvgl.h"
#ifndef LV_FONT_ICON_APP_H
#define LV_FONT_ICON_APP_H
// 屏幕分辨率
#define APP_HOR_RES 1200
#define APP_VER_RES 600
// Flex布局的分辨率(暂时没有使用，适配太麻烦啦~)
#define FLEX_BANNER_W 1160
#define FLEX_BANNER_H 230
#define FLEX_LAYOUT_ITEM_W 360
#define FLEX_LAYOUT_ITEM_H 291
#define FLEX_LAYOUT_ITEM_IMG_W 330
#define FLEX_LAYOUT_ITEM_IMG_H 178
// APP颜色宏
#define APP_BG_COLOR lv_color_hex(0xfafafb)
#define HEADER_BG_COLOR lv_color_hex(0x1E1E1E)
// 单独配色宏
#define WHITE_COLOR lv_color_hex(0xffffff)
#define BLACK_COLOR lv_color_hex(0x000000)
// 字体卡片页面颜色宏
#define FONT_CARD_BG_COLOR lv_color_hex(0xfafafb)
#define BANNER_FONT_COLOR lv_color_hex(0xe8e8e8)
// 图标卡片页面颜色宏
#define ICON_CARD_ITEM_COLOR1 lv_color_hex(0x7ac1fa)
#define ICON_CARD_ITEM_COLOR2 lv_color_hex(0xe39af5)
#define ICON_CARD_ITEM_COLOR3 lv_color_hex(0xfb8588)
#define ICON_CARD_ITEM_COLOR4 lv_color_hex(0x6de6bf)
#define ICON_CARD_ITEM_COLOR5 lv_color_hex(0xb199fa)
#define ICON_CARD_ITEM_COLOR6 lv_color_hex(0xffffff)
#define ICON_CARD_TXT_COLOR lv_color_hex(0x183153)
#define ICON_CARD_BANNER_COLOR lv_color_hex(0xf0f6fc)
// 图像声明
LV_IMG_DECLARE(lv_font_banner_img); // 阿里妈妈banner图片
LV_IMG_DECLARE(lv_icon_banner_img); // FontAwesome banner图片
LV_IMG_DECLARE(lv_img_fangyuan); // 方圆体图片
LV_IMG_DECLARE(lv_img_daoli); // 刀隶体图像
LV_IMG_DECLARE(lv_img_lingdong); // 灵动体图像
LV_IMG_DECLARE(lv_img_dongfang); // 东方大楷图像
LV_IMG_DECLARE(lv_img_shuhei); // 数黑体图像
LV_IMG_DECLARE(lv_img_ruantang); // 软糖初恋体图像
// 导入字体声明
LV_FONT_DECLARE(lv_icon_gallery_bar_font_14); // 状态栏字体（东方大楷14号字）
LV_FONT_DECLARE(lv_icon_banner_font_16); // 图标版面图（软糖初恋体16号字）
LV_FONT_DECLARE(lv_font_banner_ruantang_16); // 字体版面图（软糖初恋体16号字）
LV_FONT_DECLARE(lv_icon_banner_title_font_18); // 图标版面图标题（东方大楷18号字）
LV_FONT_DECLARE(lv_font_alimama_fangyuan_16); // 阿里妈妈·方圆体
LV_FONT_DECLARE(lv_font_alimama_daoli_16); // 阿里妈妈·刀隶体
LV_FONT_DECLARE(lv_font_alimama_lingdong_16); // 阿里妈妈·灵动体
LV_FONT_DECLARE(lv_font_alimama_dongfang_16); // 阿里妈妈·东方大楷
LV_FONT_DECLARE(lv_font_alimama_shuhei_16); // 阿里妈妈·数黑体
LV_FONT_DECLARE(lv_font_ruantang_16); // 软糖初恋体
// Symbol/字体声明
LV_FONT_DECLARE(lv_icon_gallery_bar_icons_16); // 导航栏图标字体
#define LV_SYMBOL_SIGNAL_ICON "\xEE\x98\x80" // 手机信号
#define LV_SYMBOL_ZHONGQIU_ICON "\xEE\x98\xA7" // 中秋月亮🌕
#define LV_SYMBOL_YUELIANG_ICON "\xEE\x9A\x88" // 月牙月亮
#define LV_SYMBOL_TOPIC "\xEE\xA2\xB1" // 话题
LV_FONT_DECLARE(lv_icon_gallery_banner_logo_30); // 版面图图标字体
#define LV_SYMBOL_ZHONGQIU_ICON "\xEE\x98\xA7" // 中秋月亮🌕
#define LV_SYMBOL_YUELIANG_ICON "\xEE\x9A\x88" // 月牙月亮
#define LV_SYMBOL_TOPIC "\xEE\xA2\xB1" // 话题
LV_FONT_DECLARE(lv_icon_first_line_fonticon_32); // 第一行图标字体
#define LV_SYMBOL_EMOJI "\xEE\x98\x87" // 笑脸🤣
#define LV_SYMBOL_FRUIT "\xEE\x9B\x8D" // 草莓🍓
#define LV_SYMBOL_ALPHABET "\xEE\x98\x81" // 字母A
#define LV_SYMBOL_MARITIME "\xEE\x98\x94" // 海洋的🦀
#define LV_SYMBOL_SCIENCE "\xEE\xA6\x98" // 科学✈️
#define LV_SYMBOL_SORT "\xEE\x9B\xA5" // 分类
typedef struct
{
lv_obj_t *screen_app; // 主页面
lv_obj_t *header_container; // 头部区域
lv_obj_t *status_bar; // 状态栏
lv_obj_t *status_signal_icon; // 信号图标
lv_obj_t *status_signal_text; // 信号图标文本
lv_obj_t *status_time_icon; // 时间图标
lv_obj_t *status_battery_icon; // 电池图标
lv_obj_t *status_wifi_icon; // WIFI图标
lv_obj_t *status_gps_icon; // GPS图标
lv_obj_t *content_switcher; // 页面选择按钮
lv_obj_t *font_gallery_btn; // 字体页面切换按钮
lv_obj_t *icon_gallery_btn; // 图标页面切换按钮
lv_obj_t *font_card_area; // 字体展示页面
lv_obj_t *font_card_container; // 字体页面内嵌子项
lv_obj_t *font_banner; // 字体页版面图
lv_obj_t *font_banner_img; // 版面图Image(图片)
lv_obj_t *banner_content; // 版面图文本
lv_obj_t *font_card_items; // 图标卡片项
lv_obj_t *font_card_item; // 卡片子项
lv_obj_t *font_card_img; // 卡片图像
lv_obj_t *font_card_txt; // 卡片文本
lv_obj_t *fangyuan_font_card; // 方圆体卡片
lv_obj_t *fangyuan_card_img; // 方圆体卡片图片
lv_obj_t *fangyuan_card_txt; // 方圆体文本
lv_obj_t *daoli_font_card; // 刀隶体卡片
lv_obj_t *daoli_card_img; // 刀隶体卡片图片
lv_obj_t *daoli_card_txt; // 刀隶体文本
lv_obj_t *lingdong_font_card; // 灵动体卡片
lv_obj_t *lingdong_card_img; // 灵动体卡片图片
lv_obj_t *lingdong_card_txt; // 灵动体文本
lv_obj_t *dongfang_font_card; // 东方大楷卡片
lv_obj_t *dongfang_card_img; // 东方大楷卡片图片
lv_obj_t *dongfang_card_txt; // 东方大楷文本
lv_obj_t *shuhei_font_card; // 数黑体卡片
lv_obj_t *shuhei_card_img; // 数黑体卡片图片
lv_obj_t *shuhei_card_txt; // 数黑体文本
lv_obj_t *ruantang_font_card; // 软糖初恋体卡片
lv_obj_t *ruantang_card_img; // 软糖初恋体卡片图片
lv_obj_t *ruantang_card_txt; // 软糖初恋体文本
lv_obj_t *icon_card_area; // 图标展示页面
lv_obj_t *icon_card_container; // 图标页面内嵌子项
lv_obj_t *icon_banner; // 图标页版面图
lv_obj_t *icon_banner_img; // 版面图图片
lv_obj_t *icon_banner_logo; // 版面图logo
lv_obj_t *icon_banner_title; // 版面图标题
lv_obj_t *icon_banner_txt; // 版面图介绍
lv_obj_t *icon_card_items; // 图标卡片项
lv_obj_t *icon_card_item; // 卡片子项
lv_obj_t *item_img_label; // 卡片子项符号图像
lv_obj_t *item_img_symbol; // 卡片Symbol图像
} ui_objs_t;
ui_objs_t ui; // 初始化结构体的实例(ui)
typedef struct
{
lv_style_t app_scr_style;
lv_style_t app_header_style;
lv_style_t status_bar_style;
lv_style_t status_icon_style;
lv_style_t content_switcher_style;
lv_style_t page_sw_btn_txt_style;
lv_style_t banner_style;
lv_style_t font_card_items_style;
lv_style_t font_card_item_style;
lv_style_t icon_card_items_style;
lv_style_t icon_card_item_style;
lv_style_t icon_card_item1_style;
lv_style_t icon_card_item2_style;
lv_style_t icon_card_item3_style;
lv_style_t icon_card_item4_style;
lv_style_t icon_card_item5_style;
lv_style_t icon_card_item6_style;
lv_style_t icon_card_txt_color_style;
lv_style_t icon_card_icon_color_style;
} ui_styles_t;
static ui_styles_t style; // 初始化结构体实例(style)
// 用于控制循环函数迭代次数
int16_t i;
int16_t j;
void lv_font_icon_app(void);
#endif // LV_FONT_ICON_APP_H5.9 页面切换
为什么最后才写这个呢？因为我也不知道放在哪合适，或许大多数人复制完代码就跑路了，点赞、收藏、关注也没有，作者喝西北风的时候，记得别帮作者关窗户奥~
在本次Demo中，使用的还是比较不那么正规的页面管理
1. 该项目的UI页面，包括一个主页面，和2个待切换显示页面区域。
2. 初始化的时候，设置第二个区域(ui.icon_card_area) 为隐藏
3. 通过2个切换按钮，添加回调函数（去检测按钮的点击事件响应的时候 -> 执行页面的隐藏与显示）那么~请👀看这里。下面👇就是对应的切换代码啦。
1. code 是诸如：点击按钮、鼠标放在按钮上、鼠标长时间点击按钮等事件
2. target 是点击或操作的obj(对象)的名称
3. 通过获取按钮的文本名称，当发现是点击事件的时候，对应不同按钮执行点击事件。切换到对应的页面
4. 上面👆的切换原理：添加或移除隐藏页面的效果
恭喜🎉你看到了这里，快去动手试试吧~
喜欢我的demo的话，可以一键三连奥~这里是 还有一天就退休了
参考文献：
1 - UI设计灵感1：iconfont-阿里巴巴矢量图标库
2 - UI设计灵感2：Font Awesome
2 - 字体文件编码范围查询：https://voq.me/character-map/
3 - LVGL转换工具：Font Converter — LVGL
4 - .otf字体格式转换：OTF 转换器 - 免费在线转换您的OTF文件
5 - Unicde -> Hex code（utf-8）：UTF-8 Tool
6 - LVGL8.x样式：LVGL V8样式_lv obj set style border side-CSDN博客
7 - windows颜色提取工具：使用 Color Picker 颜色选择器，瞬间拾取想要的颜色代码
8 - 颜色选择：HTML Color Codes
9 - 图片显示：LVGL移植和图片显示_lvgl 显示图片-CSDN博客
10 - LVGL-8.3安装教程：关于用windows搭建lvgl_port_pc_vscode（V9）时碰到的一些问题_windows lvgl-CSDN博客
11- GIF在线压缩：免费在线 GIF 动图压缩工具 - docsmall
扫一扫
被折叠的 条评论
为什么被折叠?
到【灌水乐园】发言
