旅行App页面效果

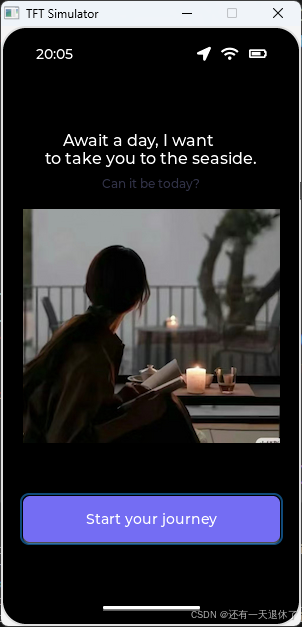

本实例是基于lvgl 8.3 和 windows 11 实现的。效果演示👇

文末给出了UI设计参考出处，仅做学习使用，请勿应用于商业！

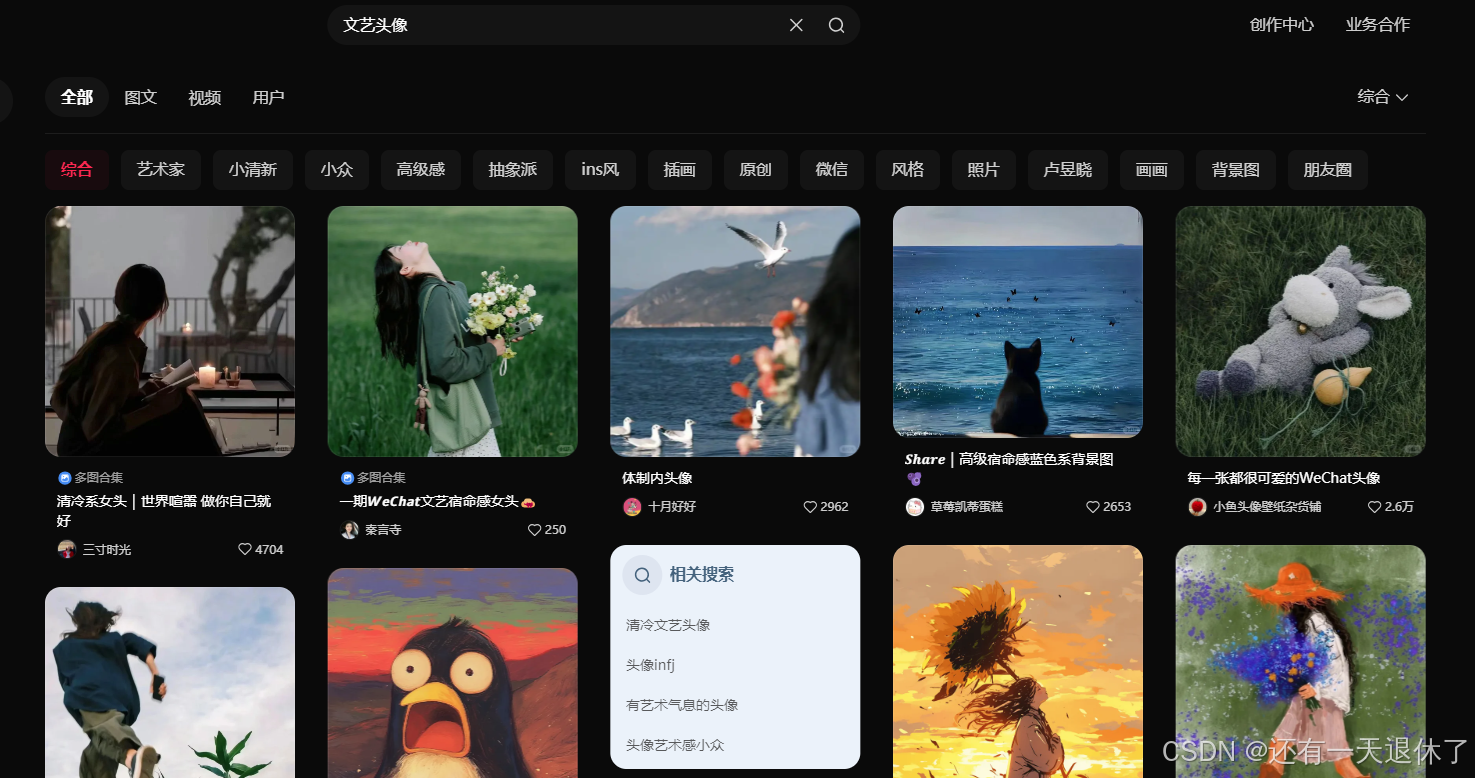

2.1 打开小红书

下载你喜欢的图片：小红书 - 你的生活指南

2.2 下载图片

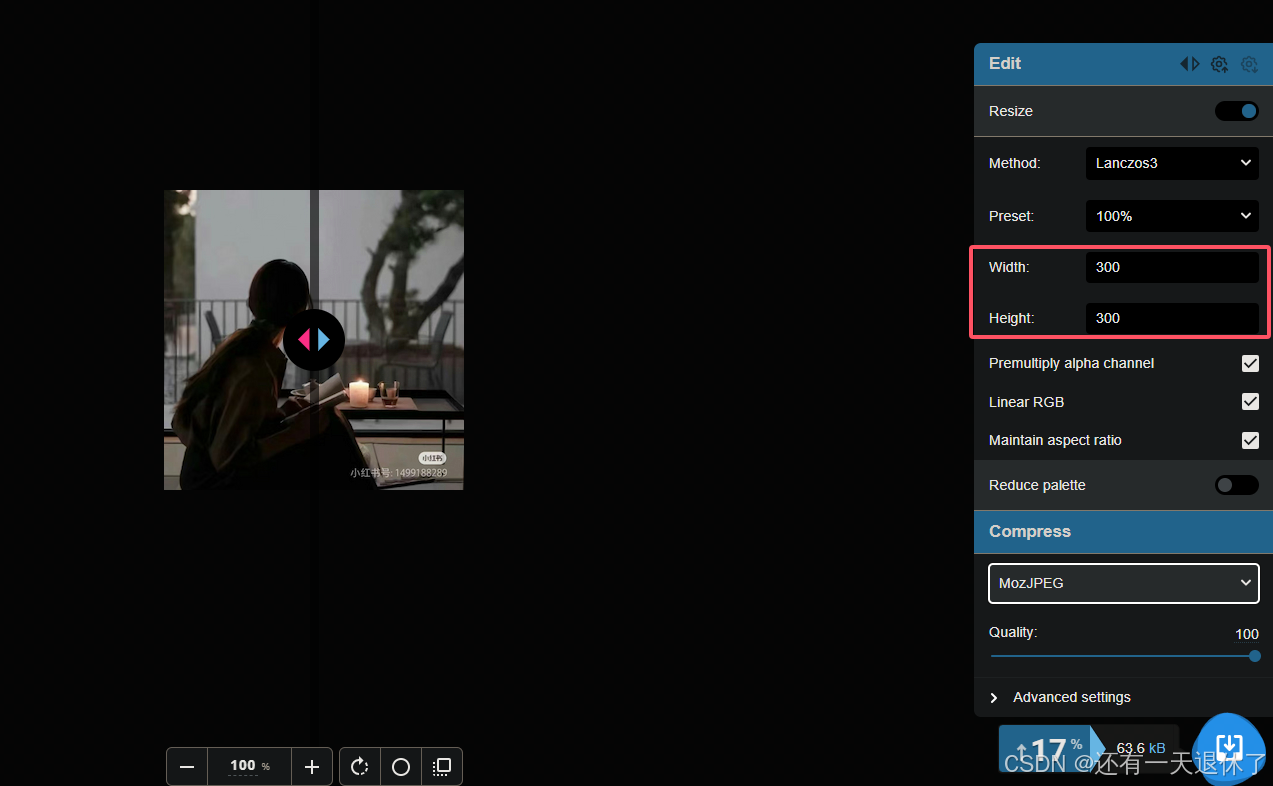

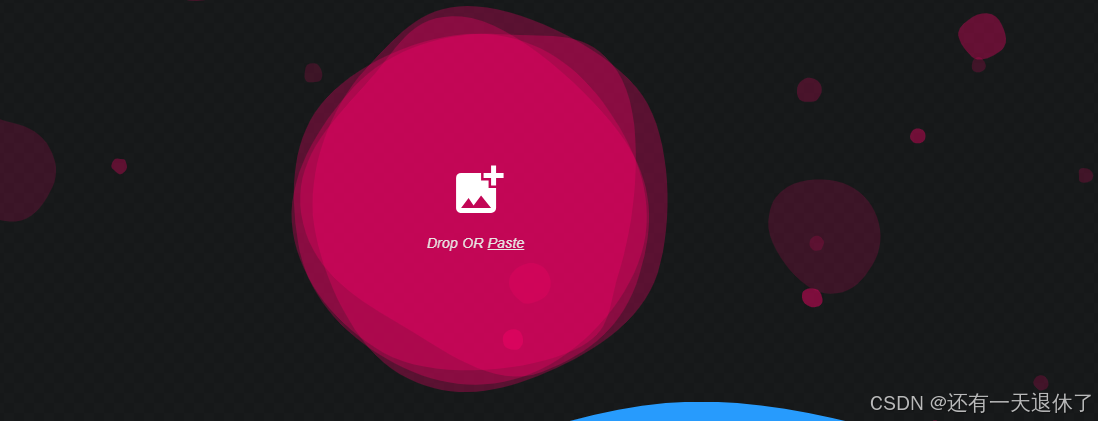

下载的图片一般是webp格式，先转换为lvgl支持的png、jpg等格式：Squoosh

2.3 图片格式转换

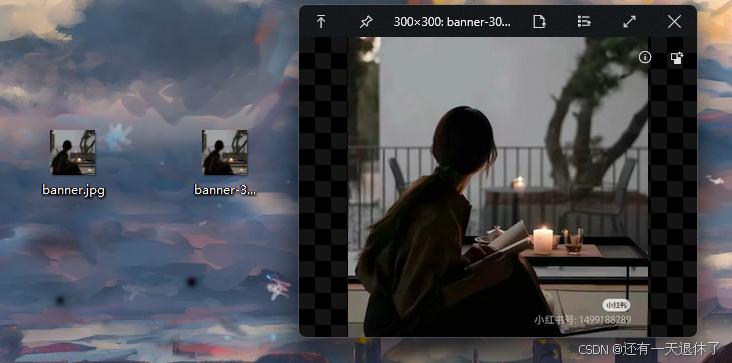

在本地文件夹内，可以看到前后转换后，图片分辨率发生了变化

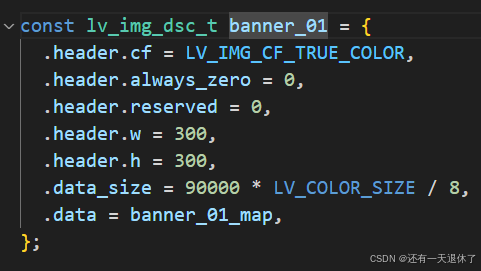

2.4 图片转C数据

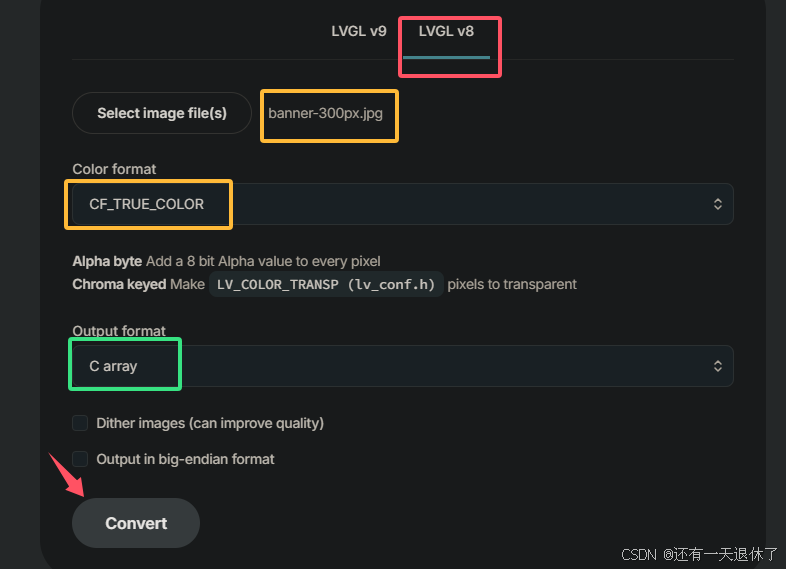

开始制作满足lvgl格式的c语言数组形式的图片，打开lvgl官方的图片转换网址&选择如下格式：Image Converter — LVGL

2.5 文件存储结构树

下载得到的 avatar.c 文件请直接保存在项目所在路径

2.6 核心代码

打开 lv_circle.c 文件，下面是完整的代码，可复现

void travel_app_ui_design(void)
{
    /*
    ui屏幕：
        - 1. ui屏幕-样式
        - 2. ui屏幕-实例
    */
    // 1.1 ui屏幕-样式
    static lv_style_t ui_bg_style;
    lv_style_init(&ui_bg_style);
    lv_style_set_bg_color(&ui_bg_style, lv_color_hex(0x000000));    // 设置背景图颜色：黑色
    lv_style_set_pad_all(&ui_bg_style, 5);  // 设置偏移量
    lv_style_set_radius(&ui_bg_style, 25);  // 设置圆角值

    // 1.1 ui屏幕-实例
    lv_obj_t * ui_scr = lv_obj_create(lv_scr_act());
    lv_obj_set_size(ui_scr, lv_pct(100), lv_pct(100));
    lv_obj_add_style(ui_scr, &ui_bg_style, 0);
    lv_obj_set_scrollbar_mode(ui_scr, LV_SCROLL_SNAP_NONE); // 禁止显示滚动条

    /*
    顶部组件
        - 1. 左👈：时间。右👉：GPS、WiFi 、电量
    */
    // 2.1.1 状态栏-样式
    static lv_style_t status_bar_style;
    lv_style_init(&status_bar_style);
    lv_style_set_bg_opa(&status_bar_style, 0);  // 设置背景图可见度为0 = 不可见
    lv_style_set_border_width(&status_bar_style, 0);    // 设置边框宽度为0 = 边框隐藏

    // 2.1.2 状态栏-实例
    lv_obj_t * status_bar = lv_obj_create(ui_scr);
    lv_obj_set_height(status_bar, LV_SIZE_CONTENT);     // 根据内部字类的大小动态调整<状态栏>高度
    lv_obj_set_width(status_bar, lv_pct(90));
    lv_obj_add_style(status_bar, &status_bar_style, 0); // 添加状态栏-样式
    lv_obj_set_align(status_bar, LV_ALIGN_TOP_MID); // 设置对齐方式为：顶部居中显示（相对于父类）

    // 2.2.1 状态栏icon-样式
    static lv_style_t status_icon_style;
    lv_style_init(&status_icon_style);
    lv_style_set_text_color(&status_icon_style, lv_color_hex(0xffffff));

    // 2.2.2 状态栏icon-实例: left-icon
    lv_obj_t * status_time_icon = lv_label_create(status_bar);
    lv_label_set_text(status_time_icon, "20:05");
    lv_obj_add_style(status_time_icon, &status_icon_style, 0);
    lv_obj_align_to(status_time_icon, status_bar, LV_ALIGN_TOP_LEFT, 0, 0);

    // 2.2.3 状态栏icon-实例: right-icons
    lv_obj_t * status_battery_icon = lv_label_create(status_bar);
    lv_label_set_text(status_battery_icon, LV_SYMBOL_BATTERY_3);    // 右3：电源 icon
    lv_obj_add_style(status_battery_icon, &status_icon_style, 0);
    // 👇基于父类的对齐方式：顶部右侧
    lv_obj_align_to(status_battery_icon, status_bar, LV_ALIGN_TOP_RIGHT, 0, 0);

    lv_obj_t * status_wifi_icon = lv_label_create(status_bar);
    lv_label_set_text(status_wifi_icon, LV_SYMBOL_WIFI);    // 右2：WiFi icon
    lv_obj_add_style(status_wifi_icon, &status_icon_style, 0);
    // 👇基于<电源 icon>的对齐方式：水平（x）轴方向往左偏移 10px（像素）
    lv_obj_align_to(status_wifi_icon, status_battery_icon, LV_ALIGN_OUT_LEFT_MID, -10, 0);

    lv_obj_t * status_gps_icon = lv_label_create(status_bar);
    lv_label_set_text(status_gps_icon, LV_SYMBOL_GPS);  // 右1：GPS icon
    lv_obj_add_style(status_gps_icon, &status_icon_style, 0);
    // 👇基于<Wifi icon>的对齐方式：水平（x）轴方向往左偏移 10px（像素）
    lv_obj_align_to(status_gps_icon, status_wifi_icon, LV_ALIGN_OUT_LEFT_MID, -10, 0);

    /*
    标题组件
        - 1.标题
        - 2.副标题
    */
    // 3.1.1 标题区域-样式
    static lv_style_t title_area_style;
    lv_style_init(&title_area_style);
    lv_style_set_bg_opa(&title_area_style, 0);
    lv_style_set_border_opa(&title_area_style, 0);

    // 3.1.2 主标题内容-样式
    static lv_style_t title_style;
    lv_style_init(&title_style);
    lv_style_set_bg_opa(&title_style, 0);
    lv_style_set_text_font(&title_style, &lv_font_montserrat_16);   // 字体设置
    lv_style_set_text_color(&title_style, lv_color_hex(0xffffff));  // 字体颜色设置

    // 3.1.3 副标题内容-样式
    static lv_style_t subtitle_style;
    lv_style_init(&subtitle_style);
    lv_style_set_text_font(&subtitle_style, &lv_font_montserrat_12);
    lv_style_set_text_color(&subtitle_style, lv_color_hex(0x313247));
    lv_style_set_bg_opa(&subtitle_style, 0);

    // 3.2.1 标题文本区域-实例
    lv_obj_t * title_area = lv_obj_create(ui_scr);
    lv_obj_set_size(title_area, lv_pct(90), lv_pct(20));
    lv_obj_set_align(title_area, LV_ALIGN_TOP_MID);
    lv_obj_set_y(title_area, lv_pct(10));
    lv_obj_add_style(title_area, &title_area_style, 0);
    lv_obj_set_scrollbar_mode(title_area, LV_SCROLL_SNAP_NONE); // 禁止显示滚动条

    // 3.2.2 主标题-实例
    lv_obj_t * title_content = lv_label_create(title_area); // 主标题
    lv_label_set_text(title_content, "\t\tAwait a day, I want\nto take you to the seaside.");
    lv_obj_add_style(title_content, &title_style, 0);
    lv_obj_center(title_content);   // 主标题居中显示（相对于父类）

    // 3.2.3 副标题-实例
    lv_obj_t * subtitle_content = lv_label_create(title_area);  // 副标题
    lv_label_set_text(subtitle_content, "Can it be today?");
    lv_obj_add_style(subtitle_content, &subtitle_style, 0);
    // 👇副标题相对于主标题向下垂直移动 标题区域高度的20% px
    lv_obj_align_to(subtitle_content, title_content, LV_ALIGN_OUT_BOTTOM_MID, 0, lv_pct(20));

    /*
    状态贴图
        - 1. 版面图-样式
        - 2. 版面图-实例
    */

    // 4.1.1 版面图-样式
    static lv_style_t banner_style;
    lv_style_init(&banner_style);
    lv_style_set_border_opa(&banner_style, 0);

    // 4.2.1 版面图区域-实例
    lv_obj_t * banner_area = lv_obj_create(ui_scr);
    lv_obj_add_style(banner_area, &banner_style, 0);
    lv_obj_set_height(banner_area, lv_pct(40));
    lv_obj_set_width(banner_area, lv_pct(90));
    lv_obj_align(banner_area, LV_ALIGN_CENTER, 0, 0);
    // 👇设置滚动条隐藏
    lv_obj_set_scrollbar_mode(banner_area, LV_SCROLL_SNAP_NONE);

    // 4.2.2 版面图-实例
    LV_IMG_DECLARE(banner_01);  // 声明版面图
    lv_obj_t * banner_img = lv_img_create(banner_area);
    lv_img_set_src(banner_img, &banner_01);
    lv_obj_center(banner_img);  // 设置居中显示

    /*
    开始按钮
        - 1. 按钮-样式
        - 2. 按钮-实例
    */

    // 5.1.1 按钮-样式
    static lv_style_t start_btn_style;
    lv_style_init(&start_btn_style);
    lv_style_set_bg_color(&start_btn_style, lv_color_hex(0x746df3));
    lv_style_set_width(&start_btn_style, lv_pct(90));
    lv_style_set_height(&start_btn_style, lv_pct(8));
    lv_style_set_align(&start_btn_style, LV_ALIGN_CENTER);

    // 5.2.1 按钮-实例
    lv_obj_t * start_btn = lv_btn_create(ui_scr);
    lv_obj_add_style(start_btn, &start_btn_style, 0);
    lv_obj_set_y(start_btn, lv_pct(33));
    // 5.2.2 按钮文本-实例
    lv_obj_t * start_btn_content = lv_label_create(start_btn);
    lv_label_set_text(start_btn_content, "Start your journey");
    lv_obj_center(start_btn_content);

    // 6.1.1 底部装饰-样式
    lv_style_t bottom_btn_style;
    lv_style_init(&bottom_btn_style);
    lv_style_set_bg_color(&bottom_btn_style, lv_color_hex(0xffffff));
    lv_style_set_radius(&bottom_btn_style, lv_pct(1));
    lv_style_set_shadow_color(&bottom_btn_style, lv_color_hex(0xffffff));

    // 6.2.1 底部装饰-实例
    lv_obj_t * bottom_btn = lv_btn_create(ui_scr);
    lv_obj_add_style(bottom_btn, &bottom_btn_style, 0);
    lv_obj_set_size(bottom_btn, lv_pct(34), 3);
    lv_obj_align_to(bottom_btn, ui_scr, LV_ALIGN_BOTTOM_MID, 0, -10);
}

/*
    - 如果图片格式在前面没有设置好，这里可以设置图片的缩放比，让头像图片显示在父类框里更加合理
*/

// 获取原始图像的宽度和高度
const lv_img_dsc_t * img_dsc = lv_img_get_src(banner_img);
uint32_t img_w = img_dsc->header.w;
uint32_t img_h = img_dsc->header.h;

/*
    - 计算缩放比例，保持宽高比。
    - 此处为简单的实现，没有使用算法优化
*/
uint32_t new_w, new_h;
float scale = LV_MIN((float)size / img_w, (float)size / img_h);
new_w = img_w * scale;
new_h = img_h * scale;

lv_img_set_zoom(banner_img, new_w*0.5);  // 设置图像的缩放级别，new_w*0.5的值可以自己调整奥~
lv_img_set_antialias(banner_img, true); /* 启用抗锯齿 */
lv_obj_center(banner_img);  // 在父类内部居中显示

恭喜🎉你看到了这里，快去动手试试吧~
