APDL 学习笔记（）

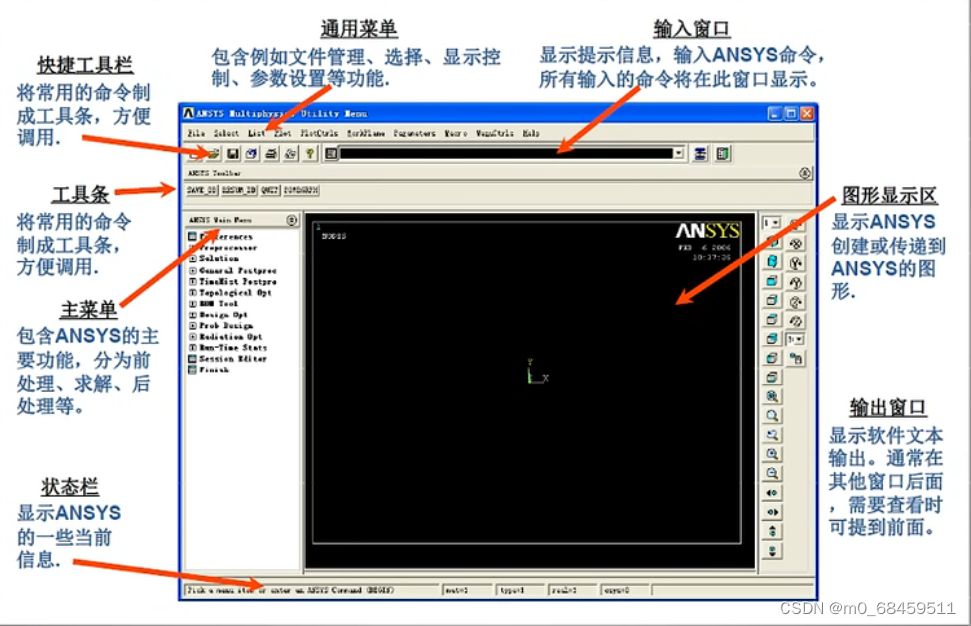

一、界面介绍(bilibiliUP主：水哥ANSYS)

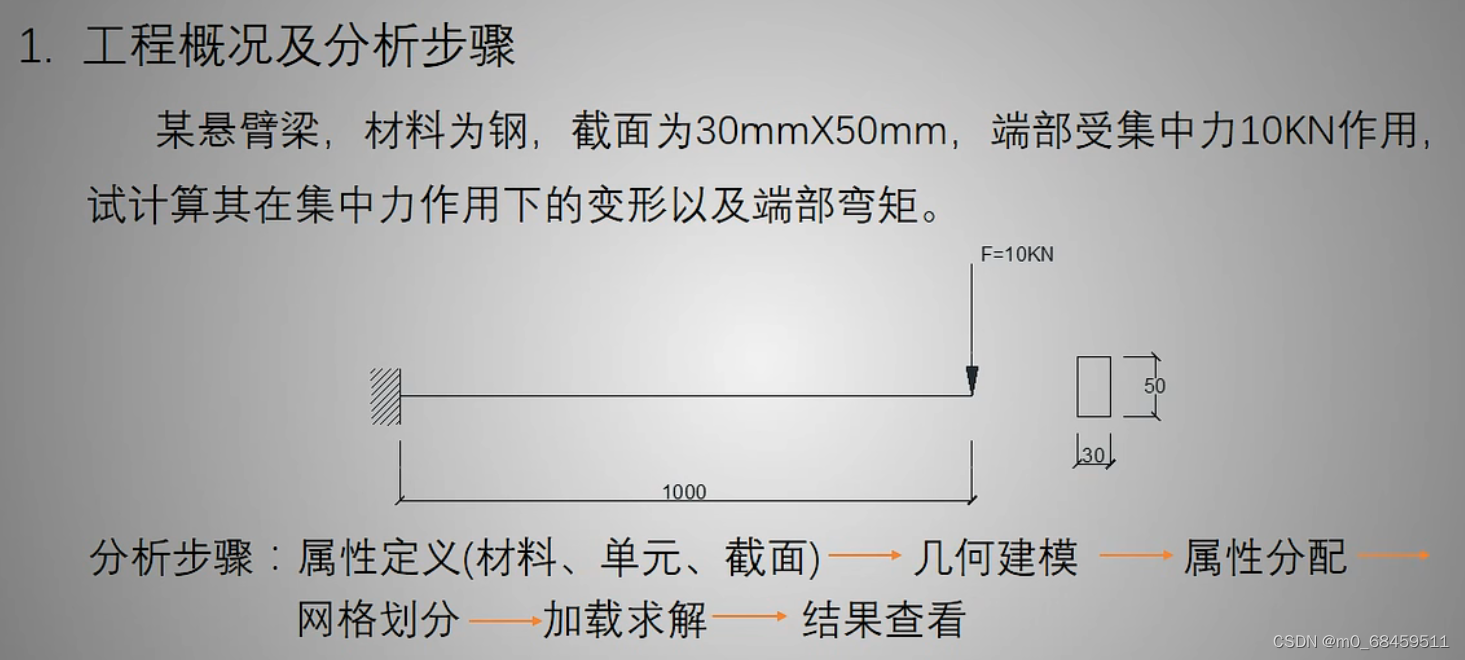

二、悬臂梁(GUI操作)

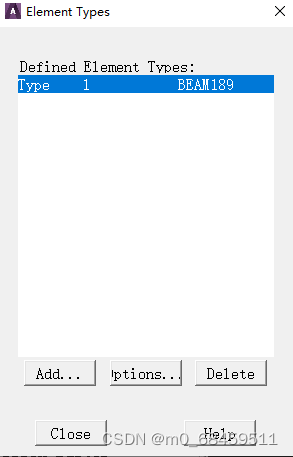

 1、定义单元类型

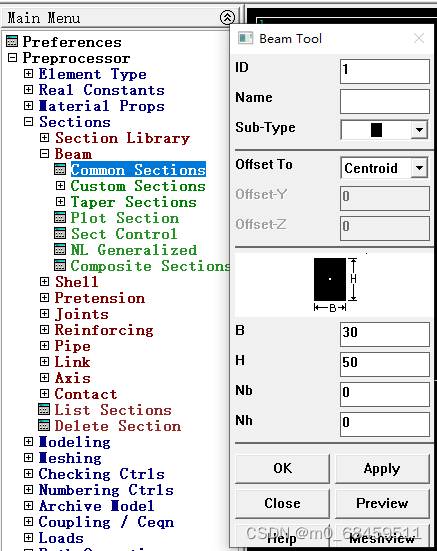

2、定义单元截面

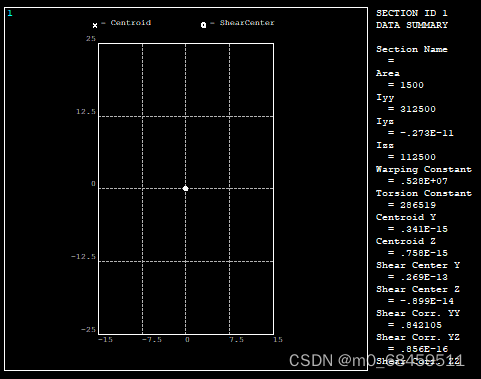

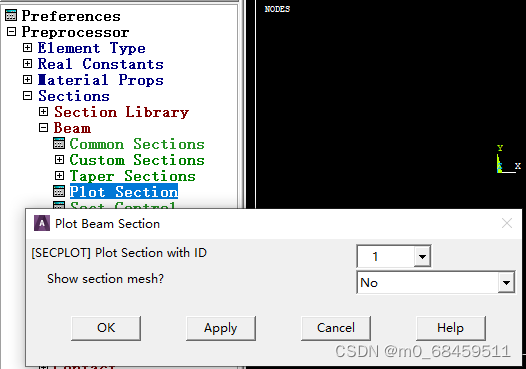

3、绘制截面

得到下图：

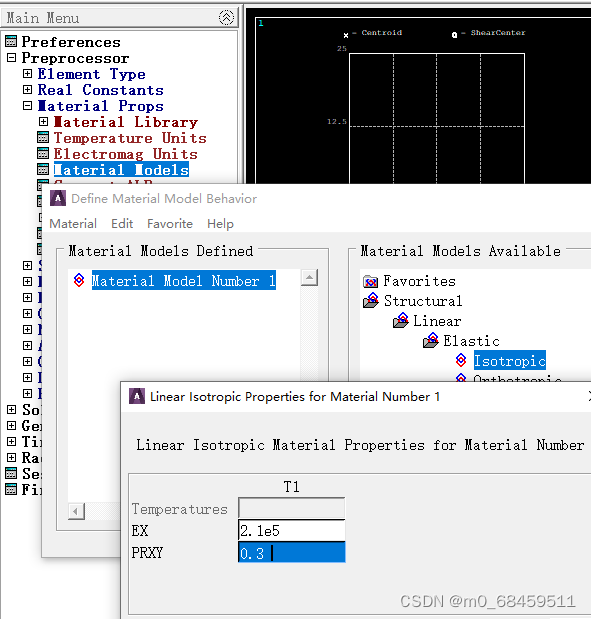

4、定义材料

EX：弹性模量

PRXY：泊松比

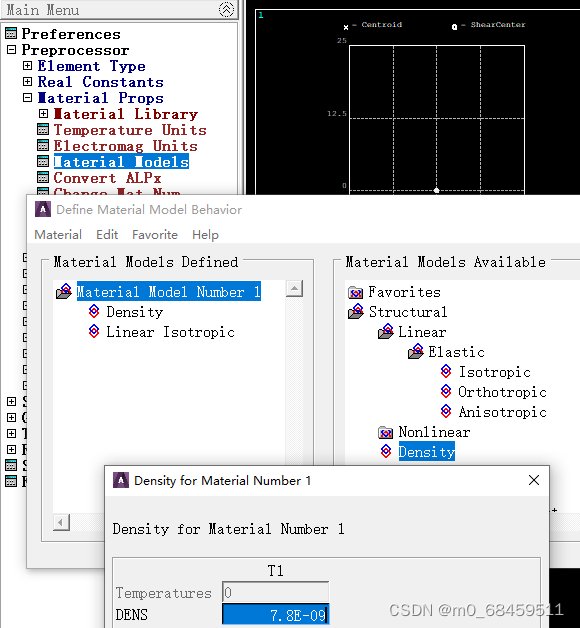

定义材料密度：

5、创立关键点

第一个点：

1

0     0     0

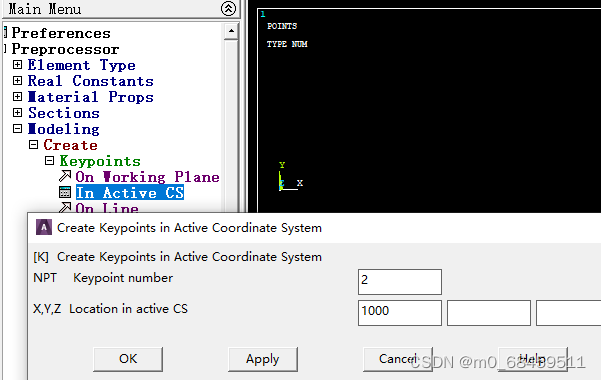

第二个点：

2

1000     0       0

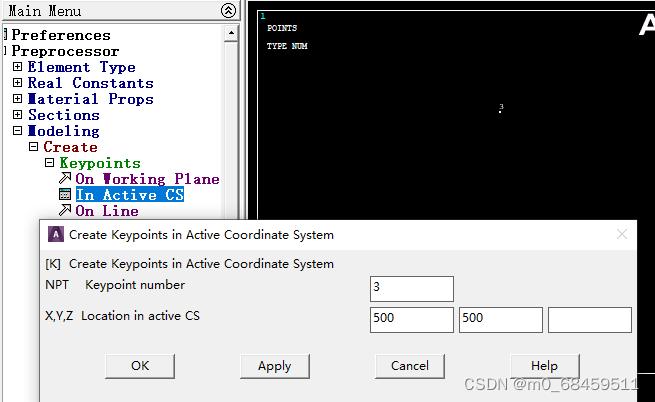

方向点：

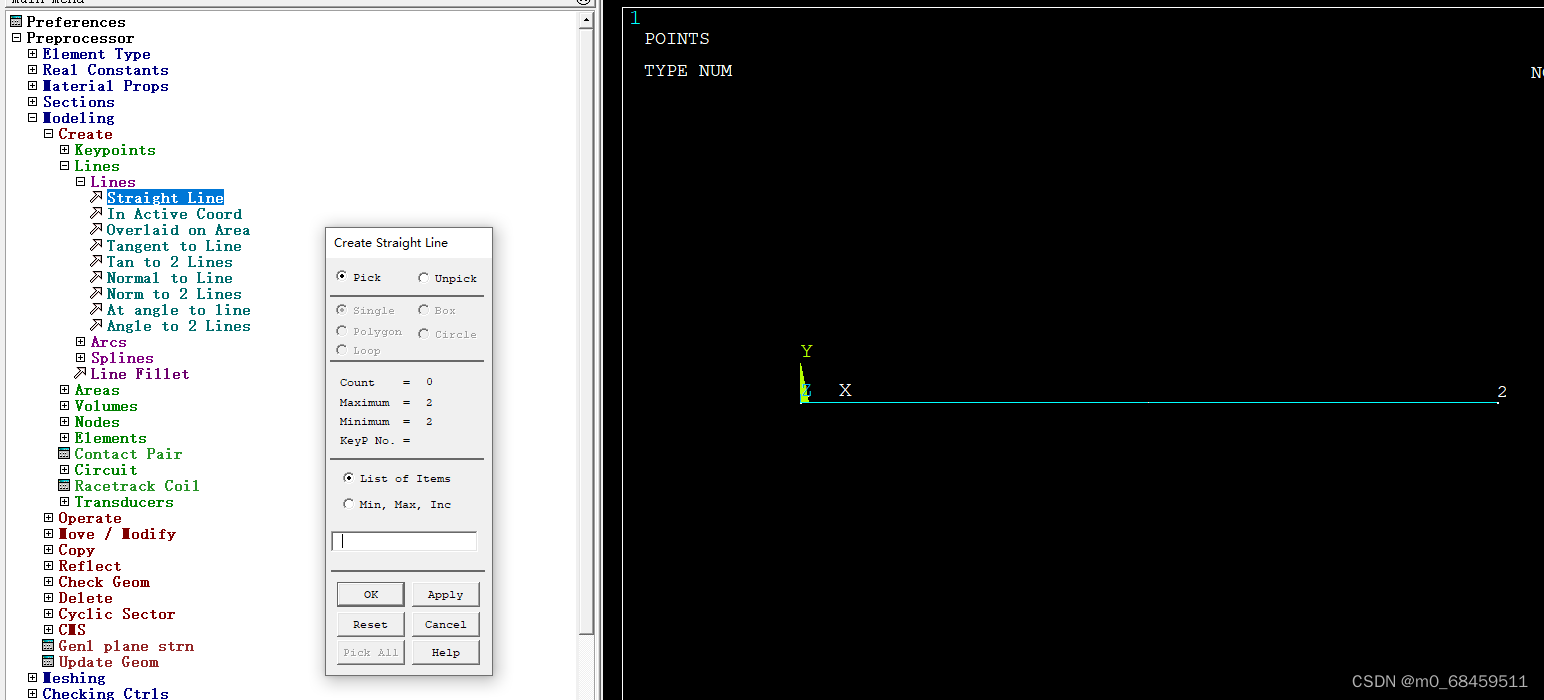

6、在两关键点间连接直线：用鼠标点选

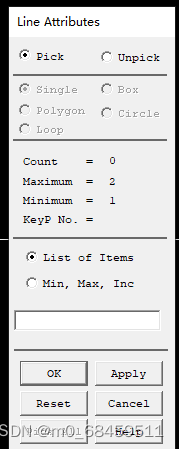

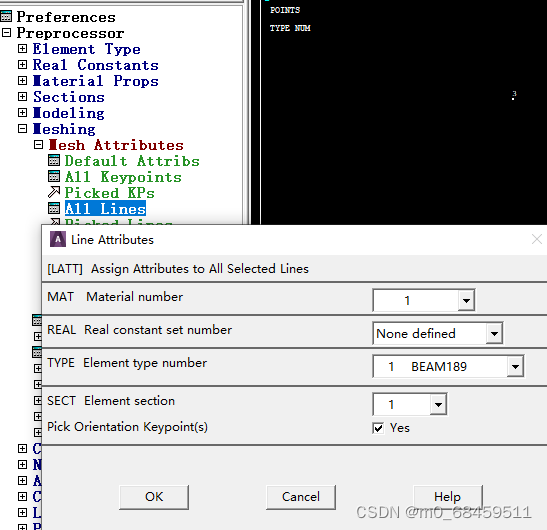

7、属性分配，指定梁、直线的特性

弹出后，鼠标点选关键点3，OK

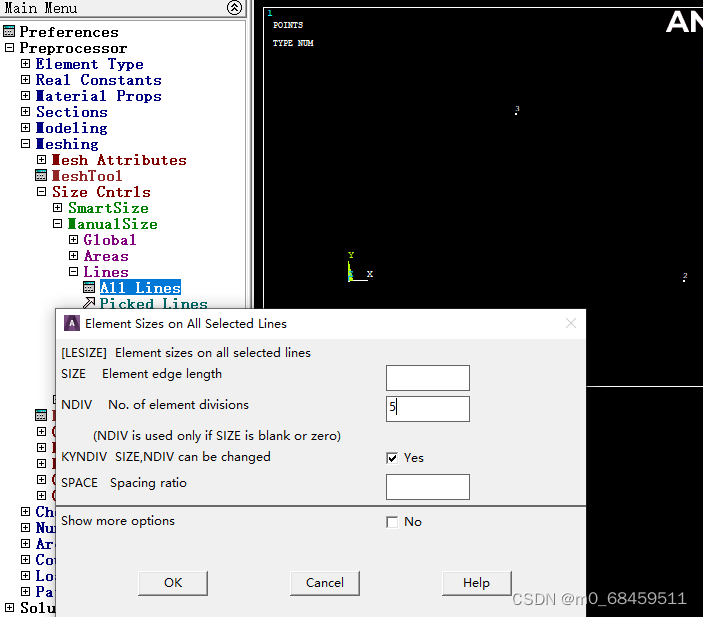

8、划分网格尺寸

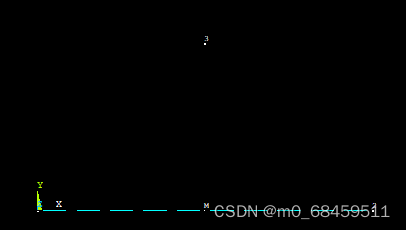

得到下图：

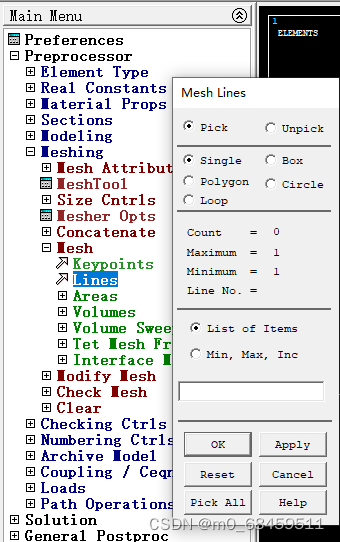

9、有限元划分

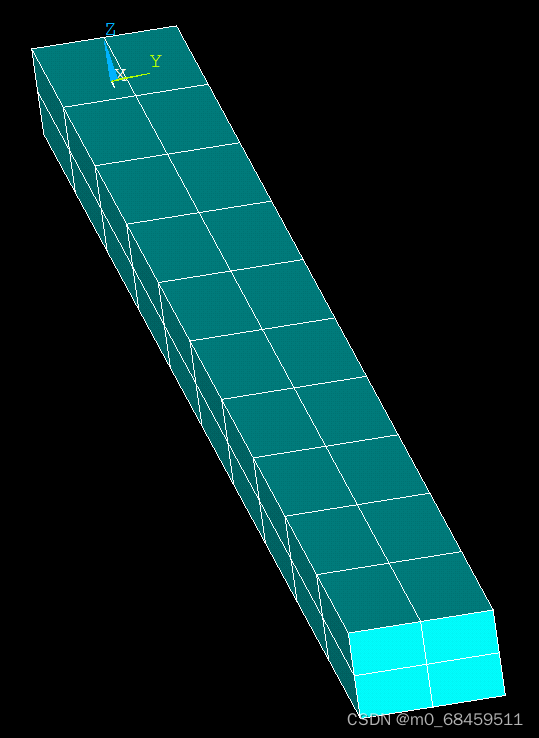

选择"pick all"，得到下图：

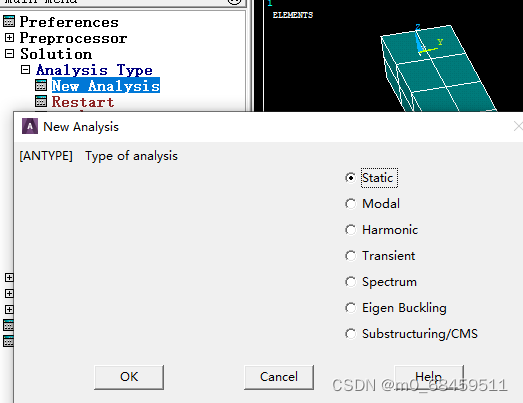

10、定义求解模块

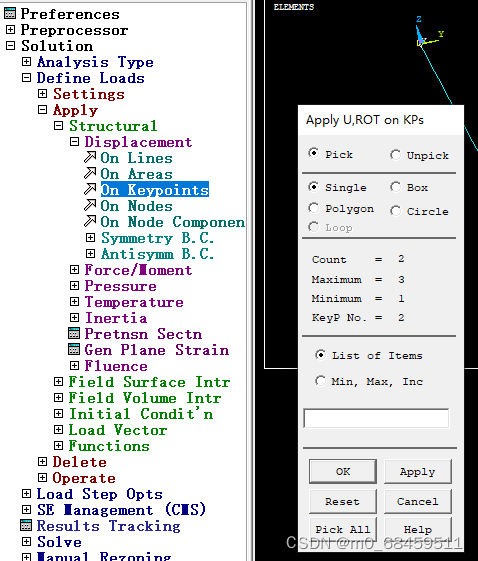

11、定义边界条件

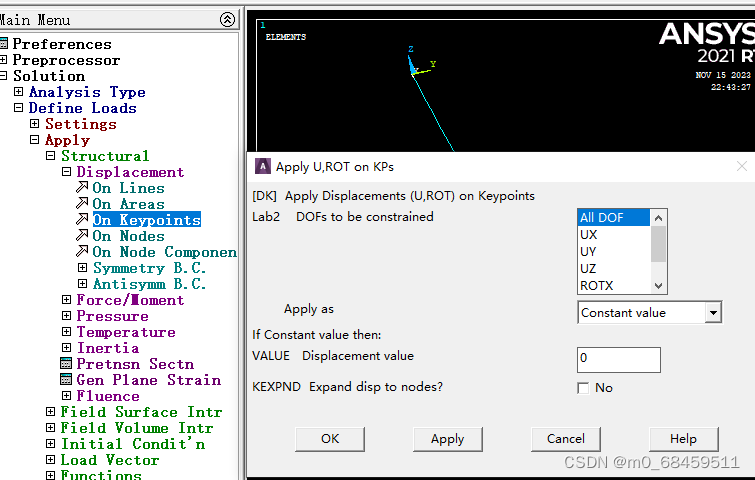

点选关键点1,OK。弹出下图，选择自由度

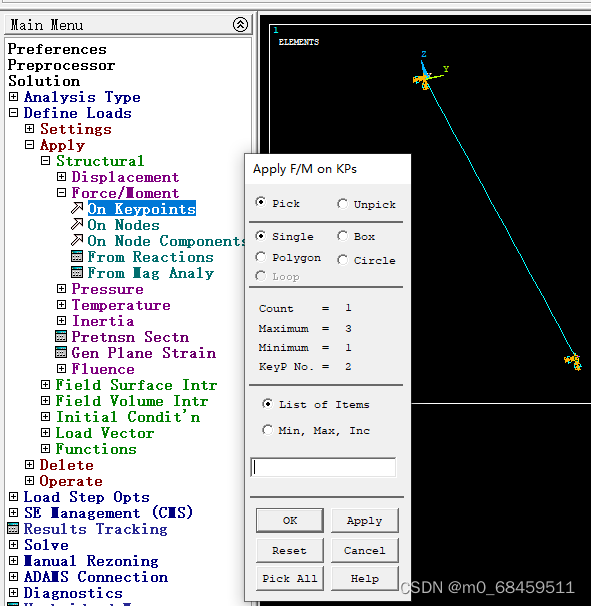

添加集中力：

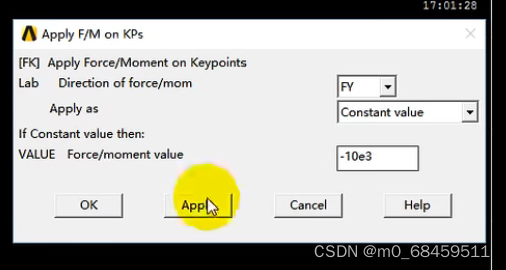

点选关键点2，出现下图，设置力的方向和大小

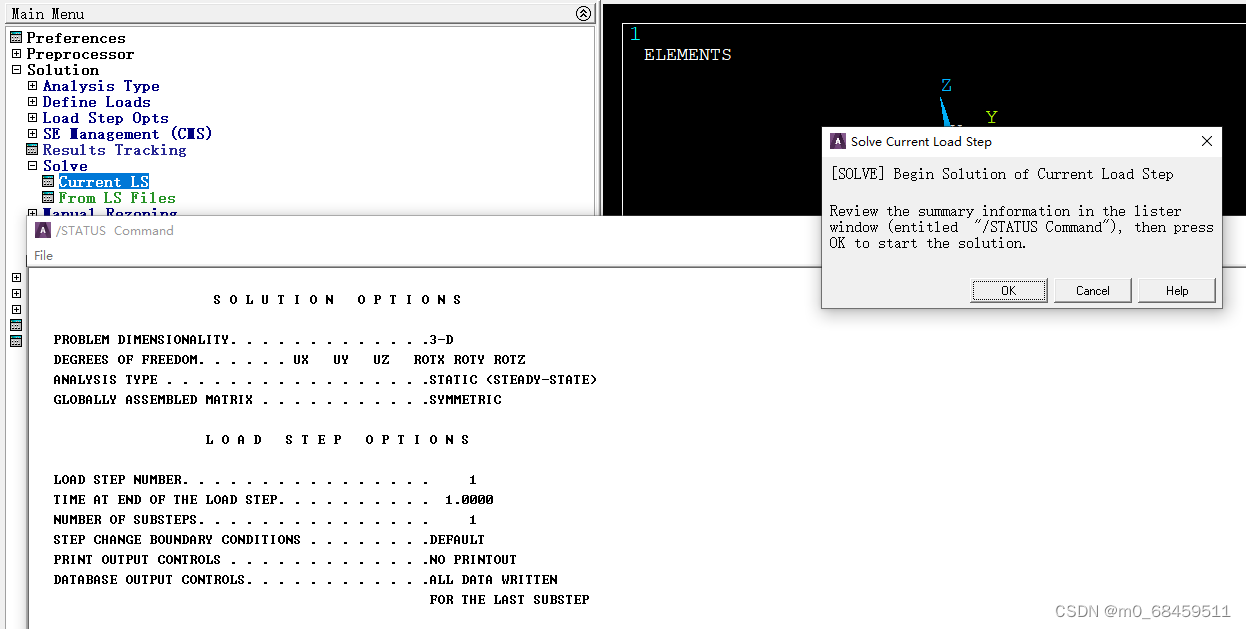

12、有限元求解

当前的荷载工况，点击"OK"

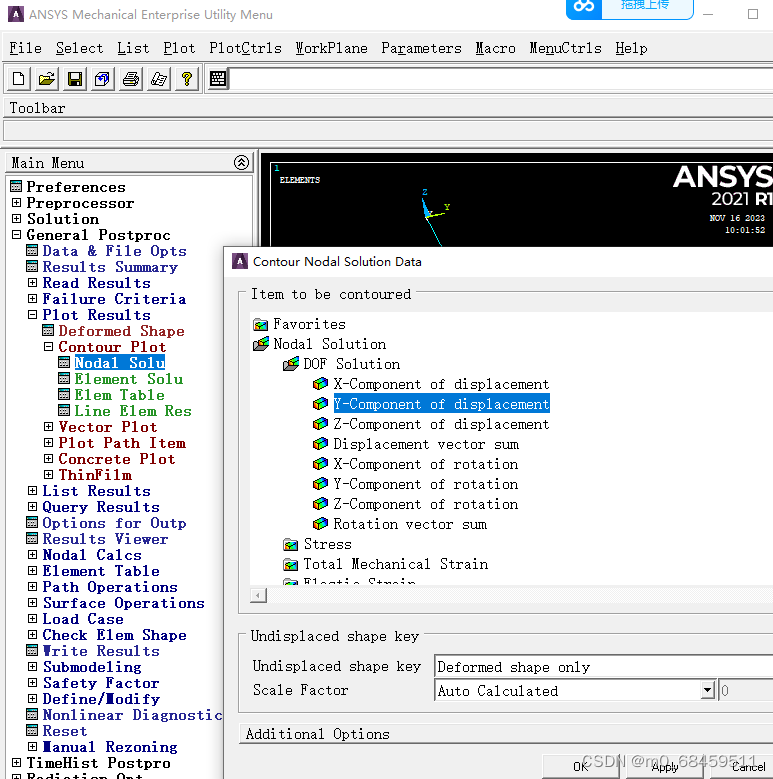

13、通用后处理

三、APDL操作

finish
/clear
/prep7

!-----------前处理-----------

et,1,beam189          !单元类型定义，编号为1，关键字
mp,ex,1,2.1e5         !材料性质，弹性模量，材料编号，弹性模量具体数值
mp,prxy,1,0.3         !泊松比
mp,dens,1,7850e-12    !材料密度

!-----------截面定义-----------

sectype,1,beam,rect   !截面定义缩写，截面识别编号，截面类型（如：梁），具体截面类型（如：矩形、工字梁）
secdata,30,50         !截面具体数据（如：长、宽等）

!-----------建模-----------

!定义点
k,1,0,0,0
k,2,1000,0,0
k,3,500,500,0

!定义线,连接关键点1、2
l,1,2                 !线段l由点1和点2连接而成

!-----------属性分配-----------

latt,1,,1,,,3,1      !关于线段的一些属性设置，具体查看latt的help页面
lesize,1,,,10        !对线段进行单元划分时的设置（如：单元大小）
lmesh,all            !对直线进行划分

/solu
!-----------对关键点进行约束-----------
dk,1,all,0
fk,2,fy,-10e3

!-----------求解-----------
allsel,all
solve
