1、APDL语言与ANSYS WB平台结构计算模块关系

APDL语言是ANSYS公司自己开发的语言，应用在该公司所有的独立模块，即除了后来收购的软件外。

ANSYS WB平台是实现ANSYS所有产品集中协调工作的平台，APDL语言可以应用于WB平台中的Mechanical模块，来实现ANSYS经典环境的所有功能。


Mechanical模块在求解时，也是将用户的GUI操作转换为APDL命令流提交给ANSYS求解器进行求解，然后把求解的结果返回给Mechanical模块。


2、APDL命令简介

• ANYS提供两种工作方式，GUI图形用户界面（GraphicalUser Interface又称图形用户接口）操作和命令流。

• 在ANSYS 中，命令流是由一条条ANSYS 的命令组成的一个命令组合，这些命令按照一定顺序排布，能够完成同GUI方式一样甚至GUI不能完成的的 操作。

• 命令流方式融GUI方式、APDL、UPFs、UIDL、MAC，甚至TCL/TK于一个文本文件中，可通过/input命令（或UtilityMenu>File>Read Input From）读入并执行，也可通过拷贝该文件的内容粘贴到命令行中执行。

APDL 是什么 >

命令流通常由ANSYS命令和APDL功能语句组成。APDL（ANSYS Parametric Design Language）为ANSYS参数化设计语言。APDL是用来自动完成某些功能或建模的类似于FORTRAN的解释性语言，提供一般程序语言的功能。它包含三个方面的

内容：工具条、参量和宏命令。灵活运用这三种工具，可以实现快速操作，数据快速传递、更新等功能。

解释性语言

解释性语言的程序不需要编译，在运行程序的时候才翻译，每个语句都是执行的时候才翻译。这样解释性语言每执行一次就需要逐行翻译一次，效率比较低。现代解释性语言通常把源程序编译成中间代码，然后用解释器把中间代码一条条翻译成目标机器代码，一条条执行。

ANSYS命令流与GUI方式联系及其优点

ANSYS命令流可以和GUI方式配合使用，各自分别都能独立完成分析，部分操作只能通过命令方式实现。对于复杂的有限元模型，使用GUI方式的缺点就会暴露，因为一个分析的完成需要进行多次反复。这样，在GUI方式中，就会出现大量重复的操作，会严重影响设计人员的心情。


命令流方式的优点

命令流有以下几个优点：

• 可减少大量的重复工作，少许修改的话，只需变动几行代码或者参数就行，可为设计人员节省大量的时间。

• 便于保存和携带，一个复杂的有限元分析的APDL代码也就几百行，也就几十KB。

• 便于交流，设计人员进行交流时，查看APDL代码明显方便得多。

• 高级需求时，可以二次开发。

• 熟练后分析速度要快于使用GUI；减少重复劳动；方便和别人交流。

但这并不是说只需学习命令流就可以了，对于初学者来说，GUI方式是最易懂和入门的方式，熟练的操作GUI可以便于命令的理解。因此，我们在学习ANSYS过程中，菜单操作是对ANSYS使用环境熟悉的一个重要过程。

二次开发涉及到的工具

可以通过ANSYS为用户提供了良好的二次开发环境，开发适用于用户自己的模块，提高分析效率和质量。ANSYS提供了四种次开发工具：APDL；UPFs（User Programmable Features）——用户可编程特性，操作途径是对ANSYS核心FORTRAN代码进行修改，对开发者有限元知识水平要求较高；UIDL（User InterfaceDesign Language）——用户界面设计语言；Tcl（Tool commandlanguage）——工具命令语言，Tk是基于Tcl的图形开发工具箱，二者用于ANSYS界面开发，比UIDL更加接近底层。

如何学习ANSYS命令和APDL

命令流通常由ANSYS命令和APDL功能语句组成。

大致可以通过命令有无前缀区分：

带/的命令：一般是系统命令（总体命令）或各模块标示符，比如功能菜单（Utility Menu）中的多数操作、主菜单（Main Menu）进入各模块。如删除所有的参数以及模型和结果/clear，前处理命令对应的处理器/PREP7，求解模块/SOLUTION，后处理命令/post1、/post26等。

带*的命令：一般是APDL的标识符，也就是ANSYS的参数化语言，

如*do ,,,*enddo等

无/和*命令：是各个模块下的ANSYS命令，使用时需要进入相应的处理器。如/PREP7下才可以使用ET（定义单元）命令。

ANSYS命令按照功能可分为三个大类：前处理命令、后处理命令、和结果查看命令，每个大类有自己对应的处理器，/PREP7处理器，后处理/POST1、/POST26等。

ANSYS有超过1000条命令，很难有人把这些完完全全记住，我建议先学习APDL语法及规则，记住常用的关键词，配合这些关键词套用需要的命令。然后了解常用的ANSYS命令。对于ANSYS常用命令的学习，网上资料很多，更详细的用法可、以在ANSYS主菜单-help-help topic中查找。

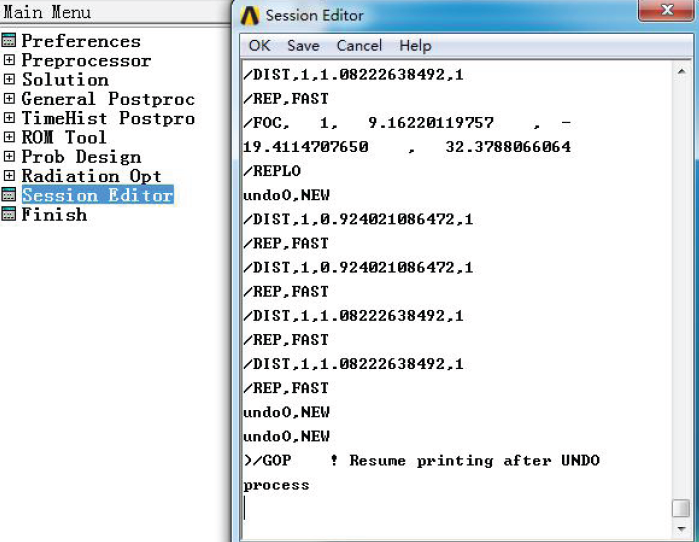

LOG文件的秘密

通过ANSYS GUI操作时，几乎所有的操作都会记录到工作目录jobname.log文件中，并且以ANSYS命令的方式记录。所以，查看log文件就能弄明白操作所对应的命令，这也是初学者学习和编写命令流的一种途径。


LOG文件整理

但log里也记录了很多无用的东西，比如转动视角，放大缩小等；选择实体也会产生啰嗦大量代码。这就需要进行整理和简化。

下面7点是网友总结的log文件整理心得

1. 要注意时间，因为每次做的东西都会跟在log文件后面，所以要根据

时间取舍，不是所有的log文件中的内容就有用的，一开始我建议从新建一个文件开始

2. 最好每做一步看一下log文件，可以知道自己的操作对应哪些命令

3. 有些关于存盘、显示视角等命令可以删除

4. 选取实体时往往会产生很多命令，可以简化

5. 整理命令流时要新建立一个文本文件，以便从log文件中拷贝所需要的

6. File菜单中的Read input from可以读入自己所建立的命令流来执行

7. 可以增加注释语句以增强可读性

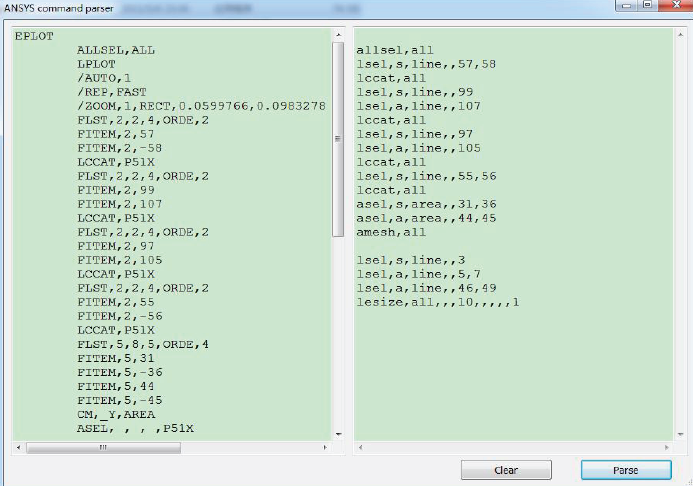

ANSYS命令解析器

其实有一个小工具可以帮助你快速整理log

AnsysCommandParser ANSYS命令解析器


转换Ansys日志文件命令流的小工具

AnsysCommandParser

http://www.cnblogs.com/wdhust/archive/2011/05/06/2039515.html

用于清理和转换Ansys日志文件(.log文件)，以生成等价的Ansys命令流的小工具。

主要功能：

1.删除"/auto“,"/dist“,"/replot"之类因图形界面操作所产生的“无用指令”（对建模和计算本身无影响的指令）；

2.将图形界面选择操作所产生的选择操作指令转换为等价，但更加简洁、可读性更好、更适合手工输入的选择操作指令

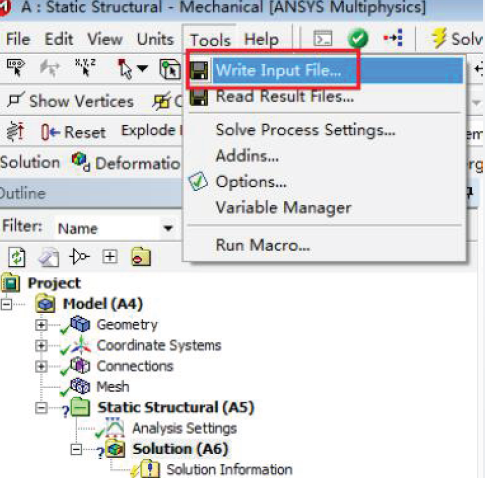

3、APDL命令在WB中的使用位置

Workbench中APDL命令流的功能：

（1）命令流可以实现材料模型的定义和部分单元的控制；

（2）命令流可以实现对接触对的实常数和关键字的控制；

（3）命令流可以实现对求解的补充控制；

（4）命令流可以补充后处理的功能。

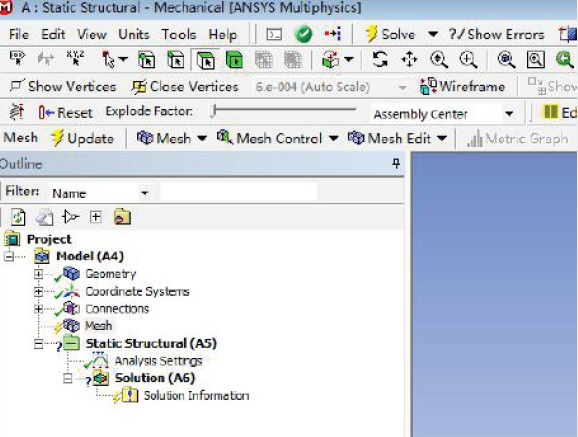

APDL命令在WB中的使用位置涉及WB分析的整个过程。用户可以在前处理、边界、分析设置、求解项、后处理等处插入命令流

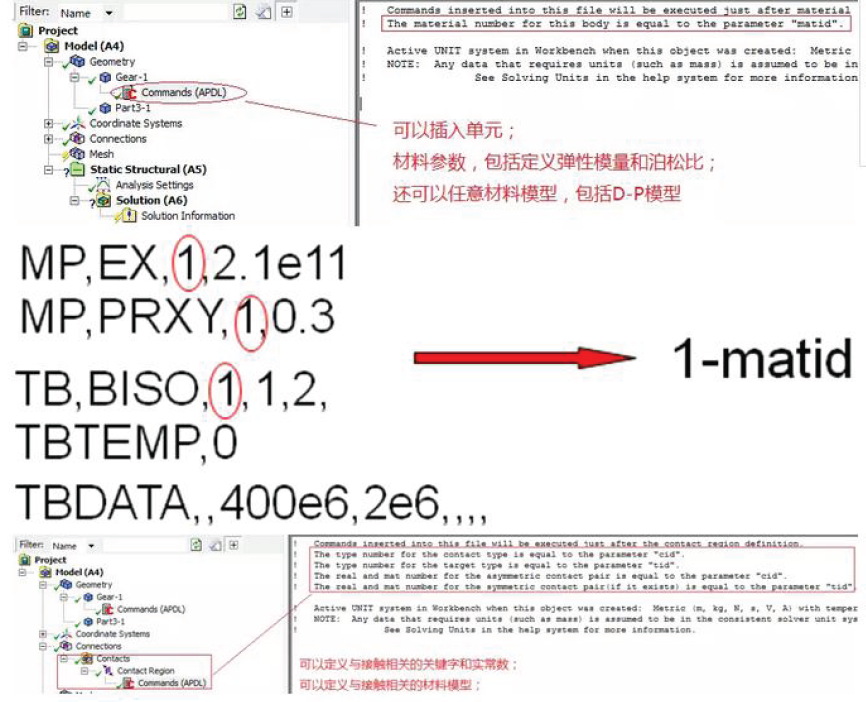

用户可以右击几何选项下方的模型，插入命令，该位置主要设置材料模型，用于补充ANSYS WB平台中工程数据模块中没有的材料模型，也可以定义单元，但是要想成功将用户的单元应用到几何模型上，必须要和网格划分设置相协调！

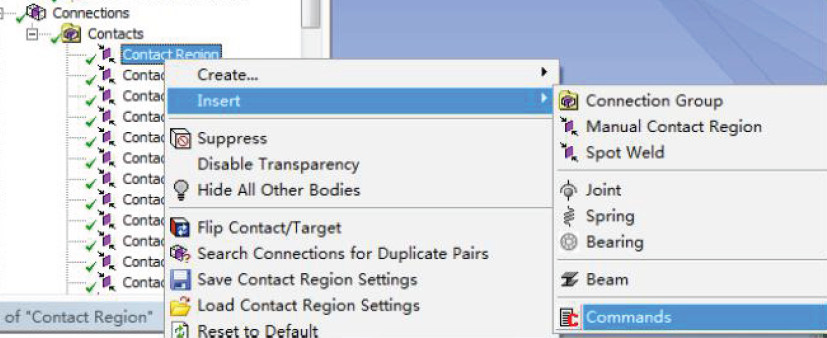

对于装配体结果，用户可以在接触位置右击插入命令流，用来补充设置对接触的控制，主要包括单元关键字和实常数。

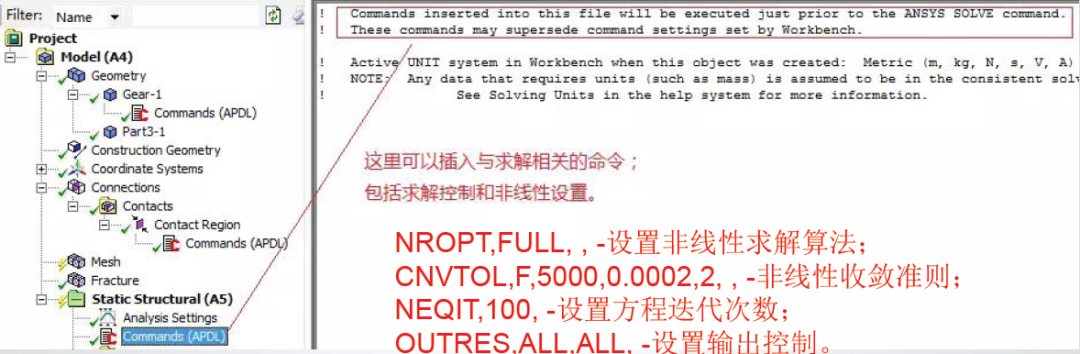

用户也可以在求解中插入命令，例如函数加载、数组和表格等。

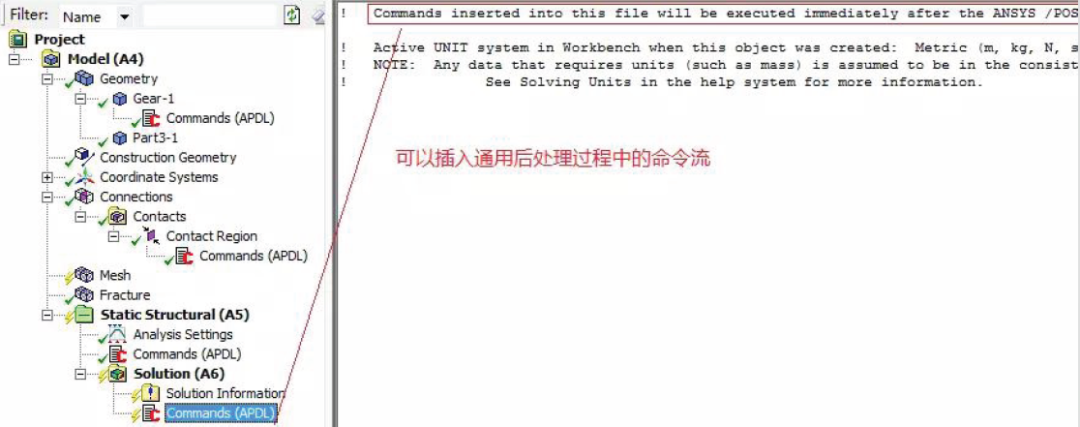

用户也可以在后处理中插入命令，来丰富观察结果选项，但是建议，如果在WB平台不支持查看结果，直接把结果转换到经典查看。


4、实例分析

4.1 命令流实例解析——桁架结构受力分析

FINISH

/CLEAR

!进入PREP7并建模

/prep7

et,1,link180 !二维单元

r,1,1000 !以参数形式的实参

r,2,1000

r,3,1000

mp,ex,1,2.1E6 !杨氏模量

mp,prxy,1,0.3

n,1,-1000,0,0

n,2,0,0,0

n,3,1000,0,0

n,4,0,-1000,0

/pnum,node,1

/number,0

real,1

e,1,4

real,2

e,2,4

real,3

e,3,4

finish

!进入求解器，定义载荷和求解

/solu

d,1,all,0,,3

f,4,fx,200000

f,4,fy,-200000

solve

finish

!

!进入POST1并读出状态变量数值

/post1

set,last

etable,evol,volu !将每个单元的体积放入ETABLE

ssum !将单元表格内数据求和

*get,vtot,ssum,,item,evol !VTOT＝总体积

rho=2.85e-4

wt=rho*vtot !计算总体积

etable,sig,ls,1!将轴向应力放入ETABLE

!

*get,sig1,elem,1,etab,sig !SIG1＝第一个单元的轴向应力

*get,sig2,elem,2,etab,sig !SIG2＝二单元的轴向应力

*get,sig3,elem,3,etab,sig !SIG3＝三单元的轴向应力

sig1=abs(sig1) !计算轴向应力的绝值

sig2=abs(sig2)

sig3=abs(sig3)

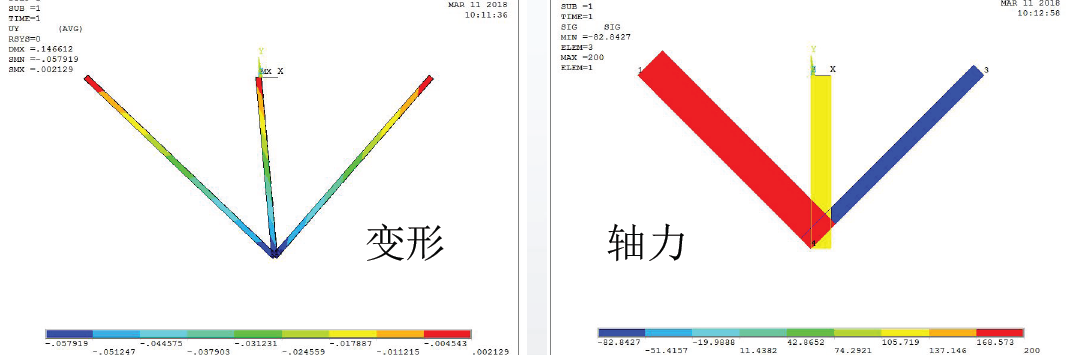

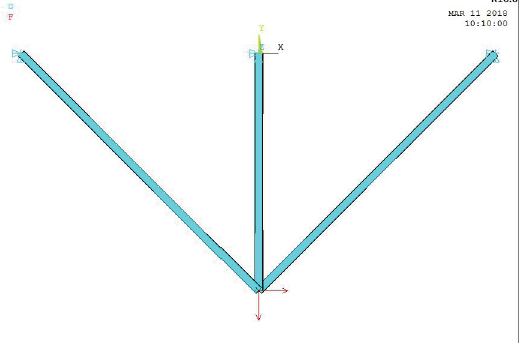

模型

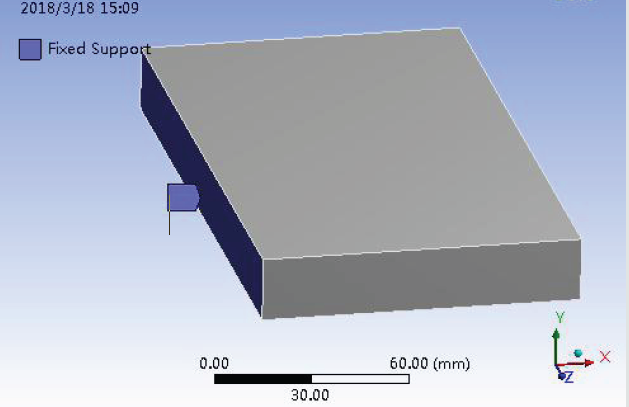

4.2 矩形板受力分析

问题描述：上表面分别加载1、2、3Mpa。采用命令流方式加载，求应力和位移。

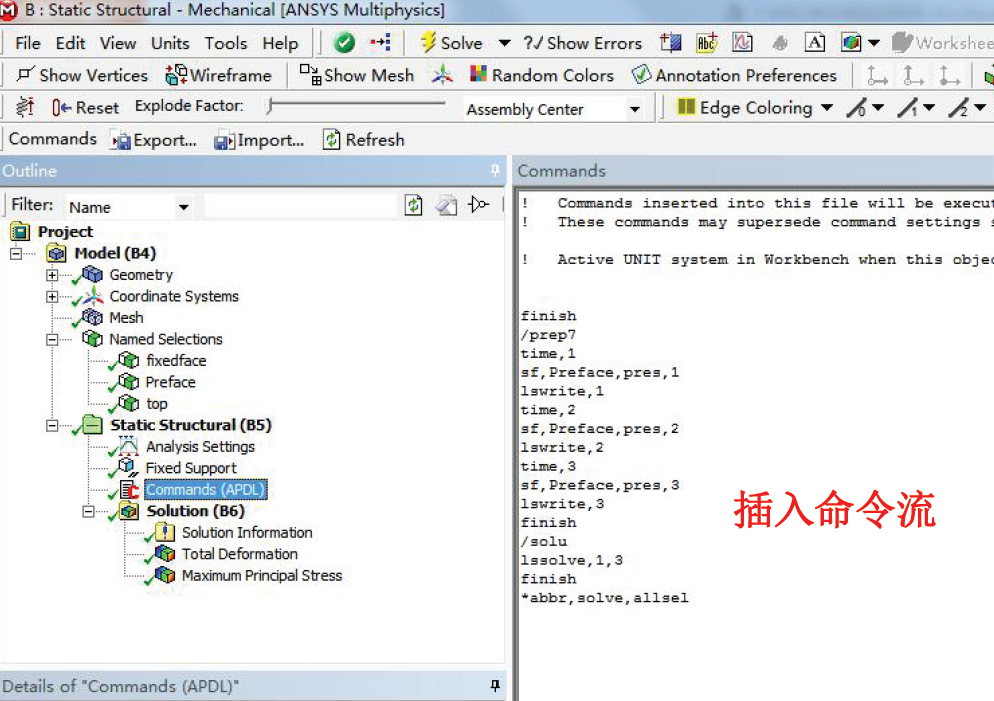

定义加载面

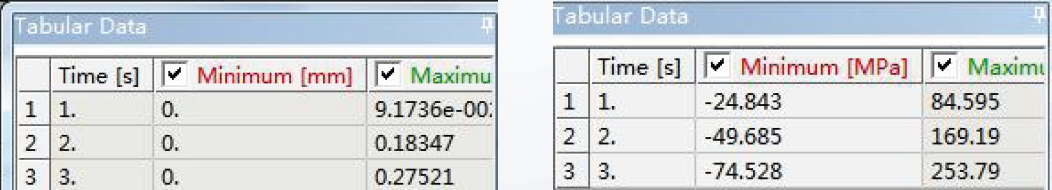

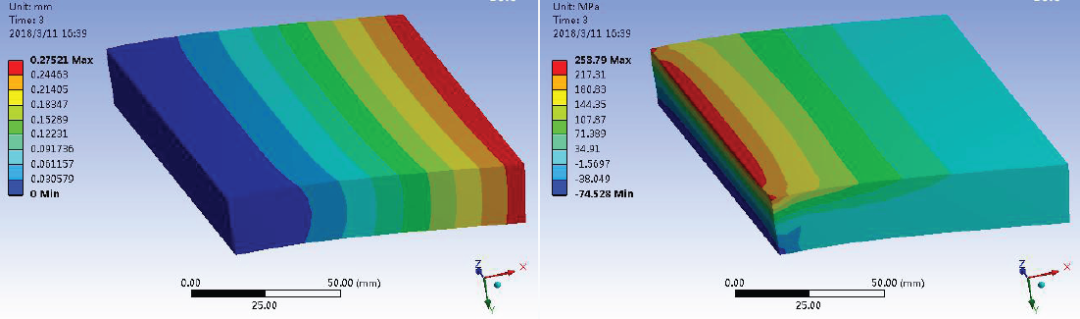

计算结果
