【1】按键中断实验（外部中断）--EXTI：

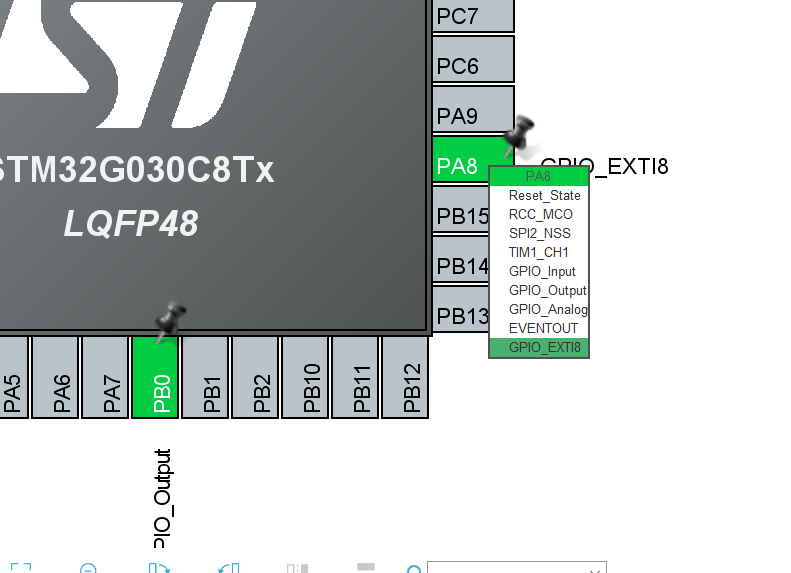

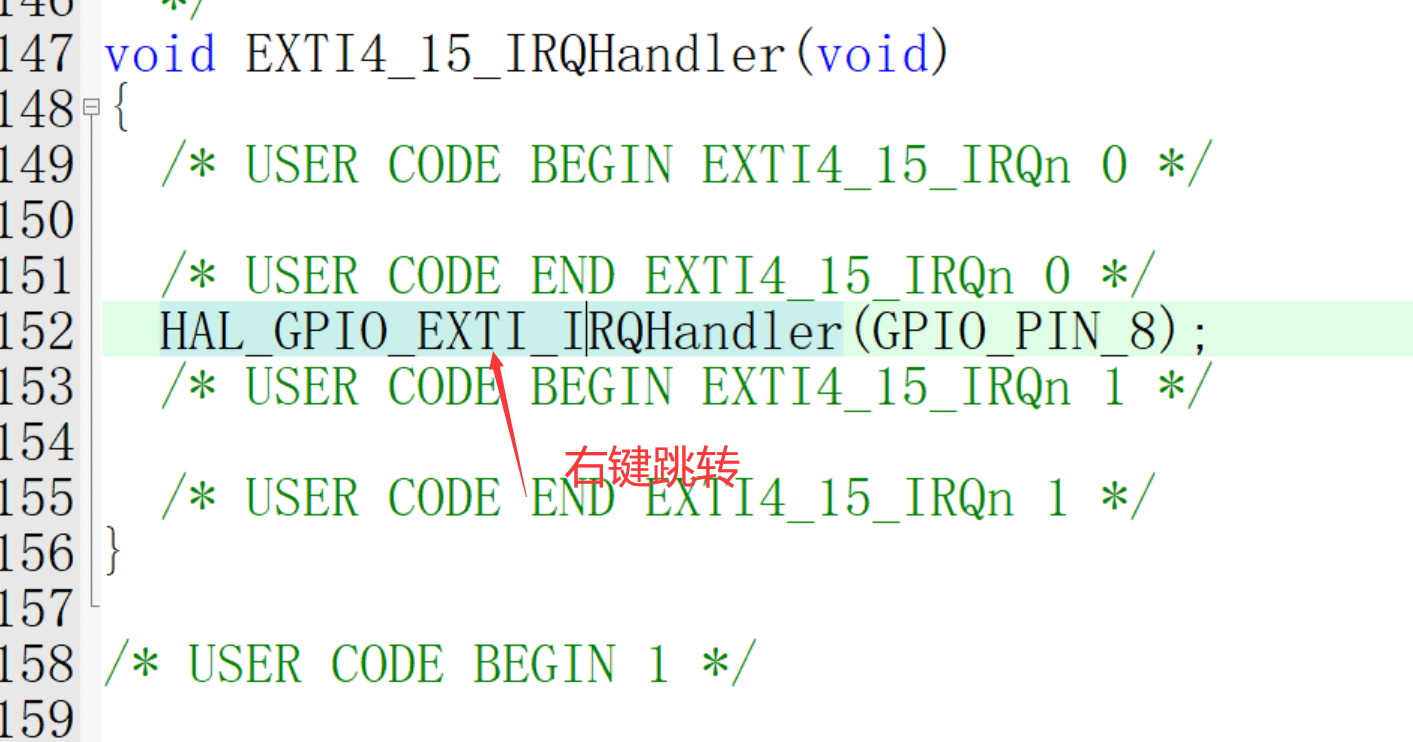

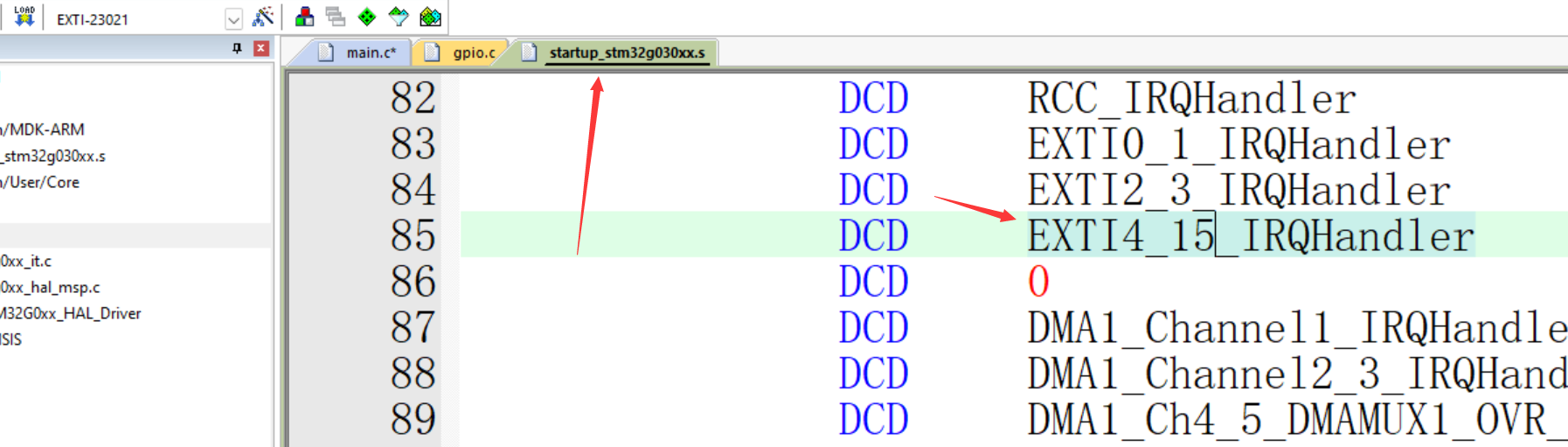

STM32上电LED（PB0）灯亮，当检测到按键（PA8）按下时处理中断事件，变量i++

扩展：知识点

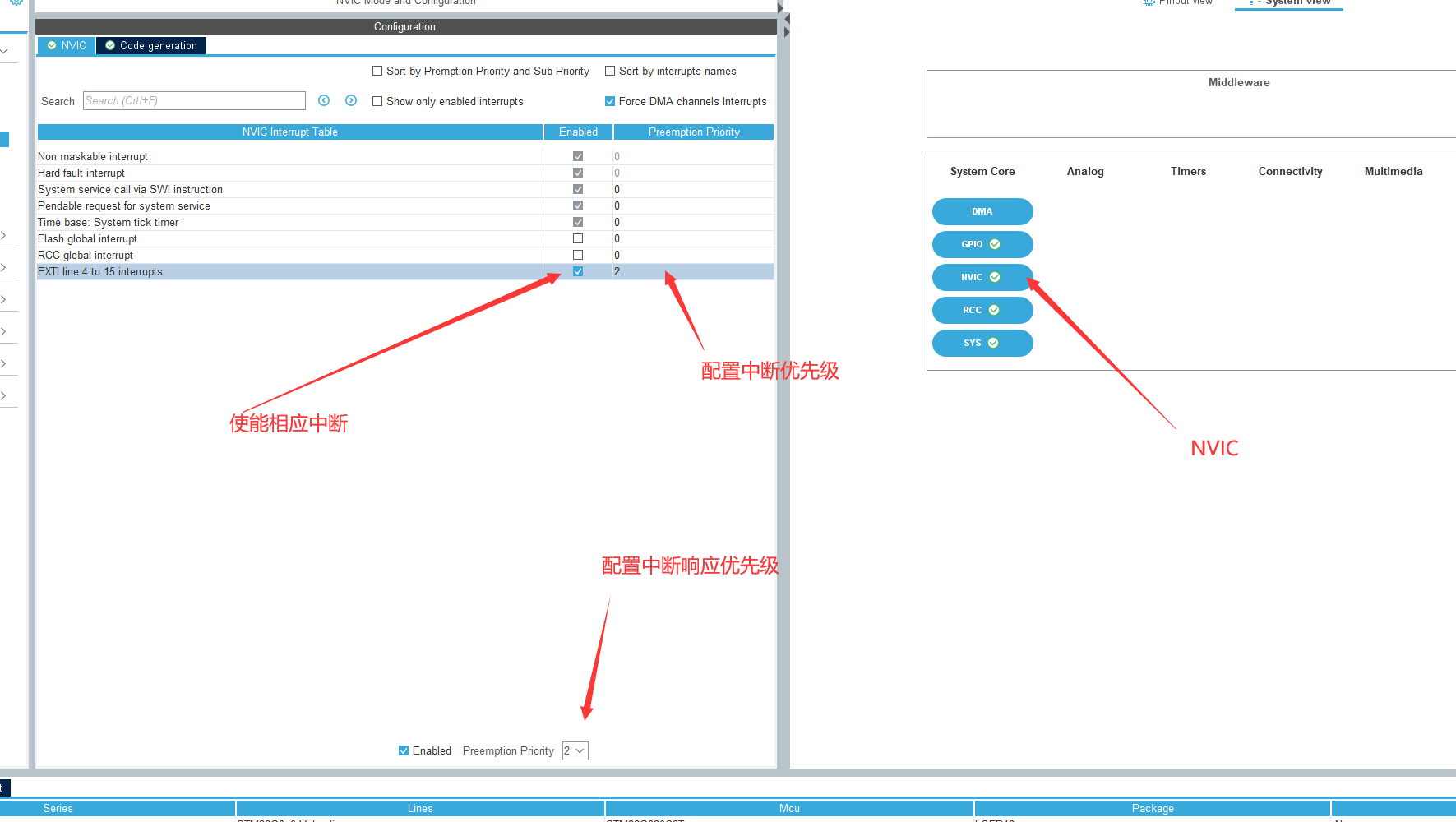

响应优先级->在两个中断同时触发时，且这两个中断的优先级相同，响应优先级高先执行

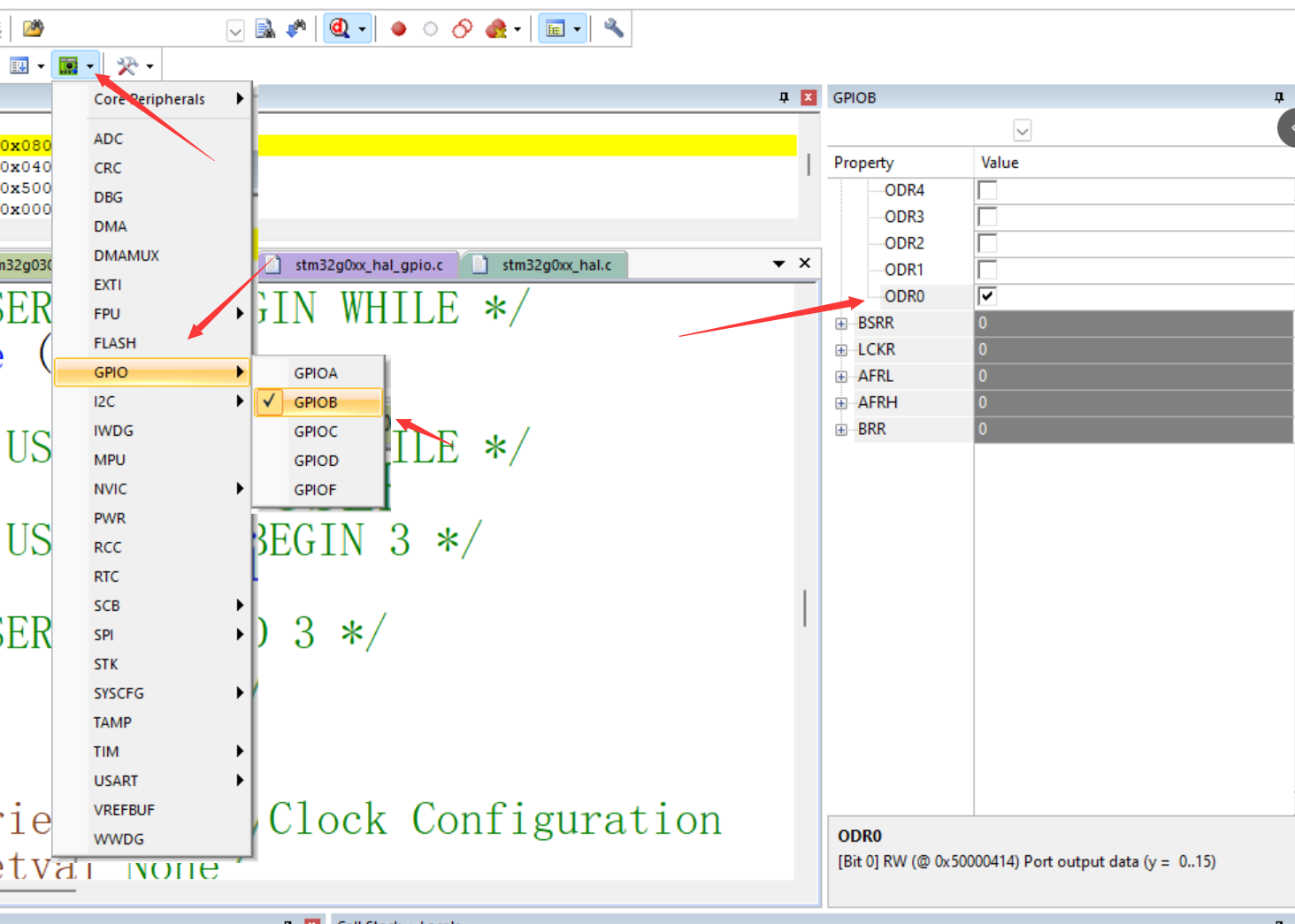

验证：扩展知识->仿真的使用

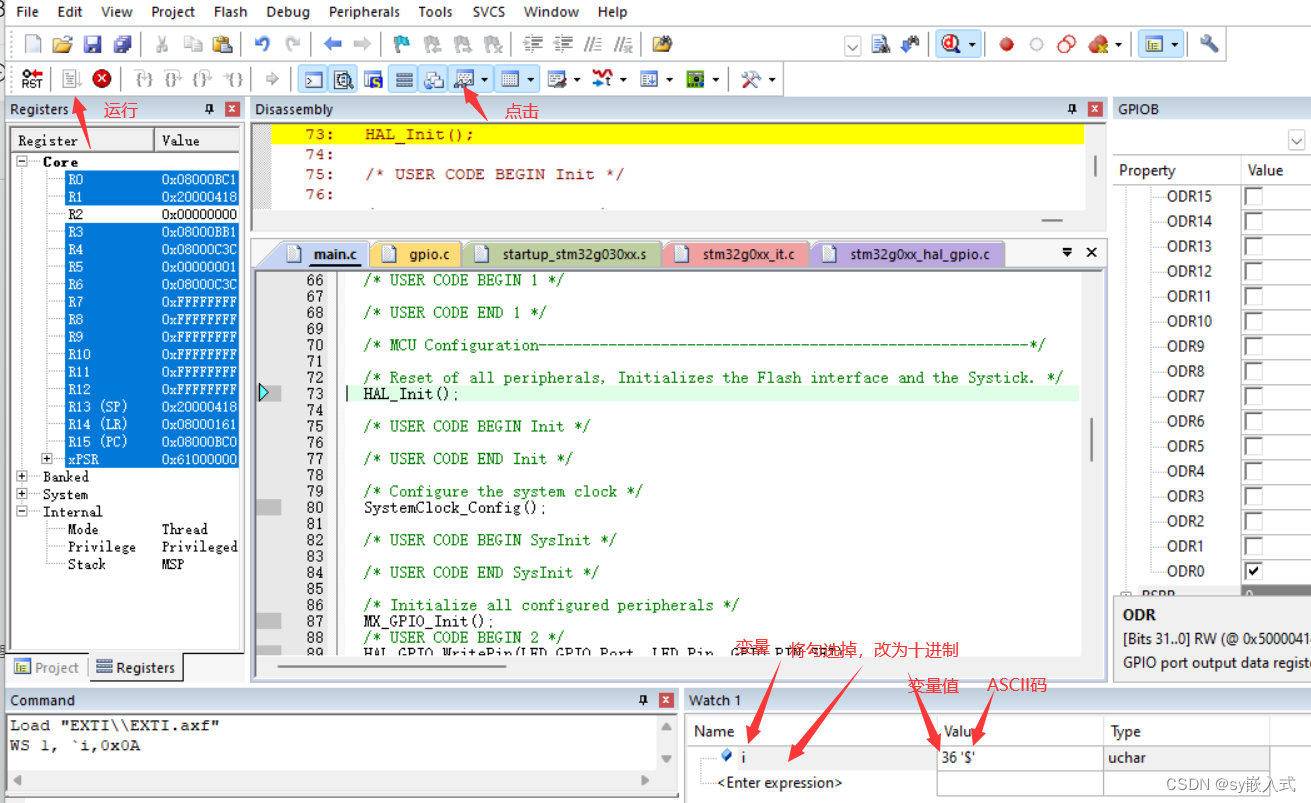

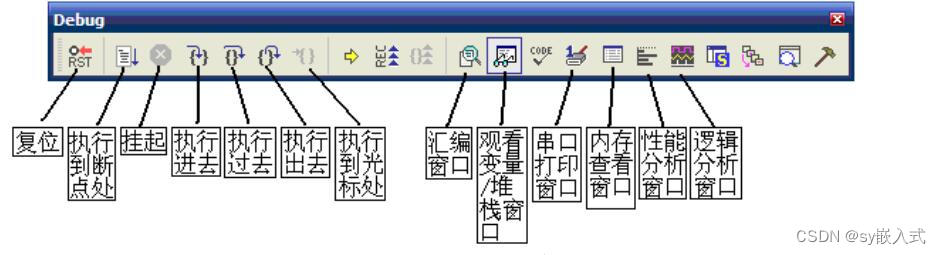

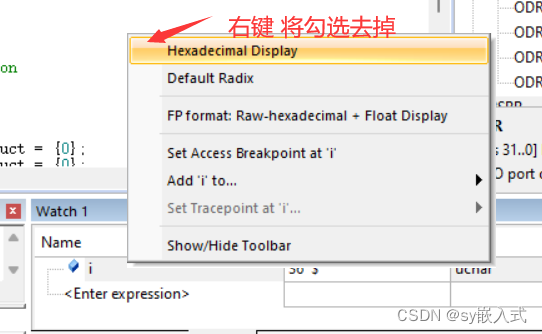

寄存器仿真控制查看

知识点：消抖

消抖是为了避免在按键按下或是抬起时电平剧烈抖动带来的影响，确保在每一次断开或闭合触点时只有一个信号起作用。

方法一：进入中断赋值标号，然后main函数中判断标号，用HAL_Delay消抖

方法二：使用定时器中断消抖

方法三：自己写个延时函数

uint8_t i=0;
void delay(int time)
{

}

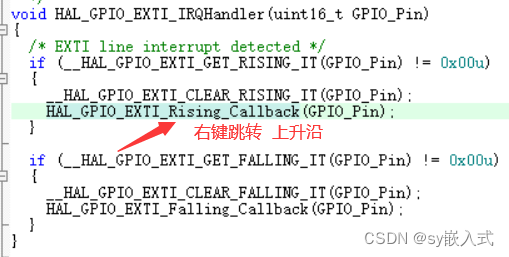

void HAL_GPIO_EXTI_Rising_Callback(uint16_t GPIO_Pin)
{
  if(GPIO_Pin==GPIO_PIN_8)//判断是不是GPIO_PIN_8
	{
		 delay(100);
		 if(GPIO_Pin==GPIO_PIN_8)//判断是不是GPIO_PIN_8
		{
		 i++;
		}
	}
}

【2】串口中断实验(内部中断)--NVIC控制

发送完成中断实验

实验要求：主程序发送一句字符串“helloworld”，当这条字符串发送完成时触发中断事件，调用中断服务程序发送“UART Transmit completed！”

实验步骤：

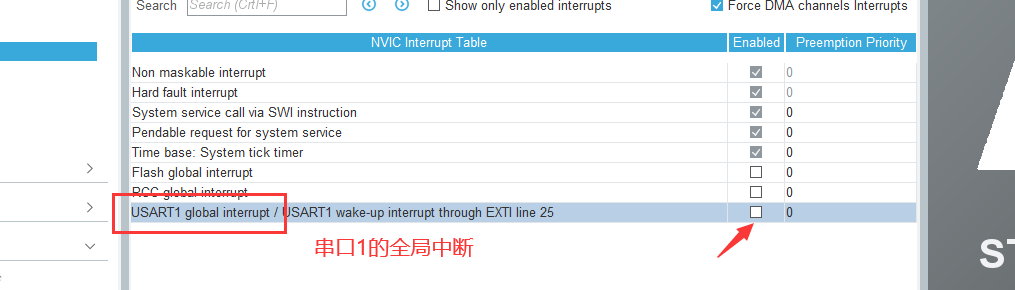

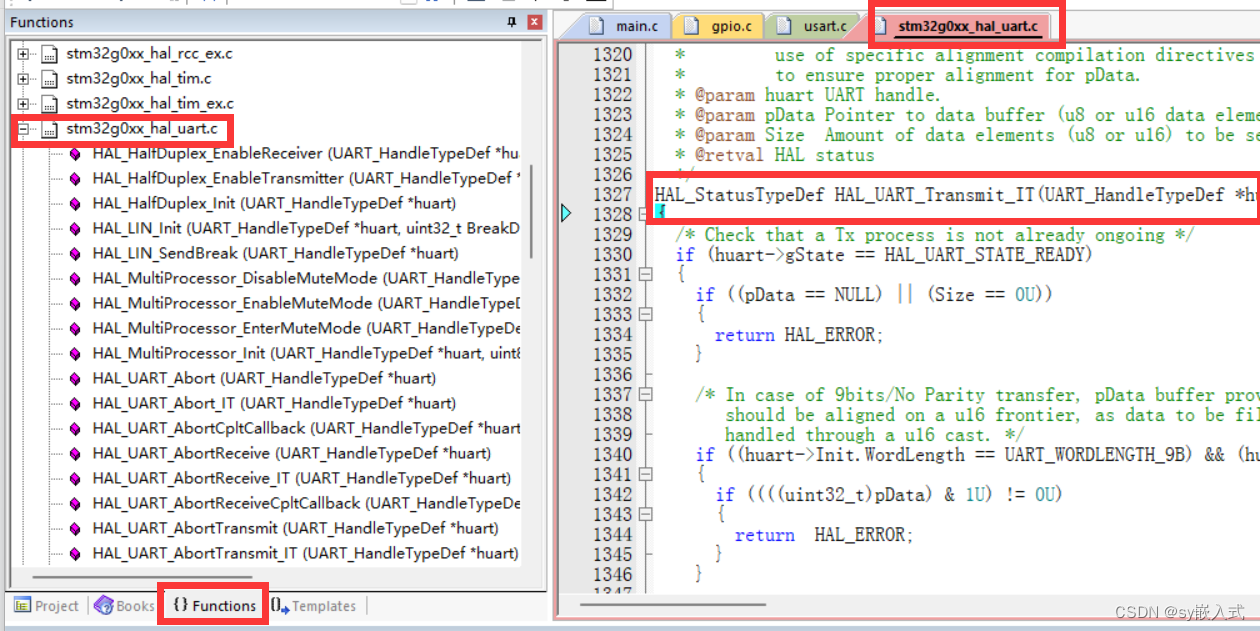

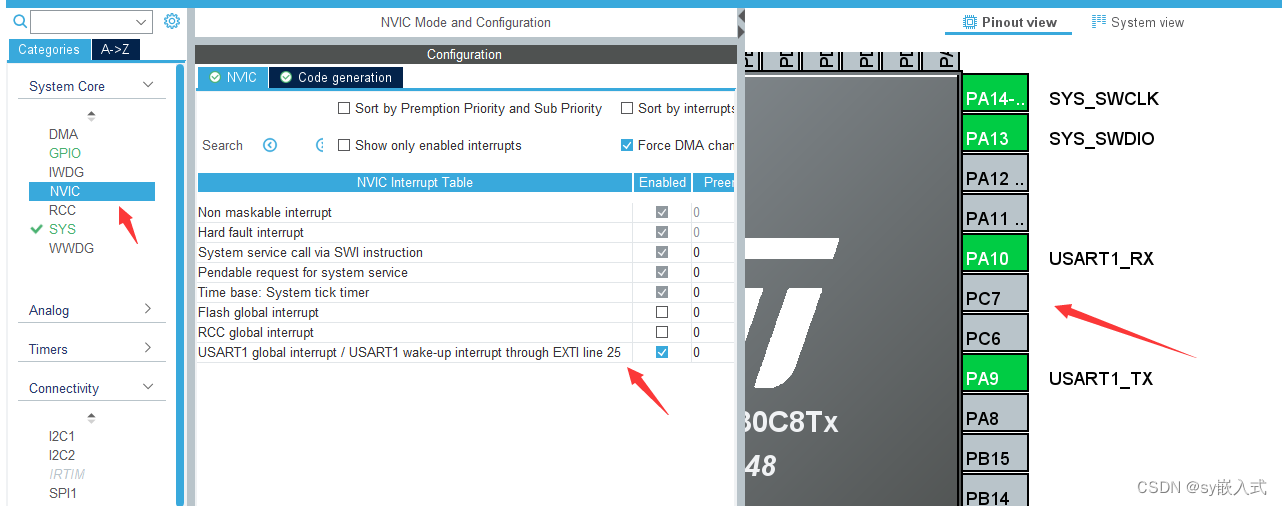

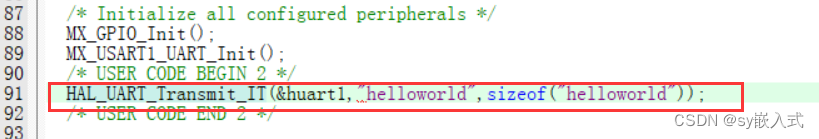

1.打开CubeMX,创建新项目，配置USART1为异步，以及NVIC全局中断

2.发送函数

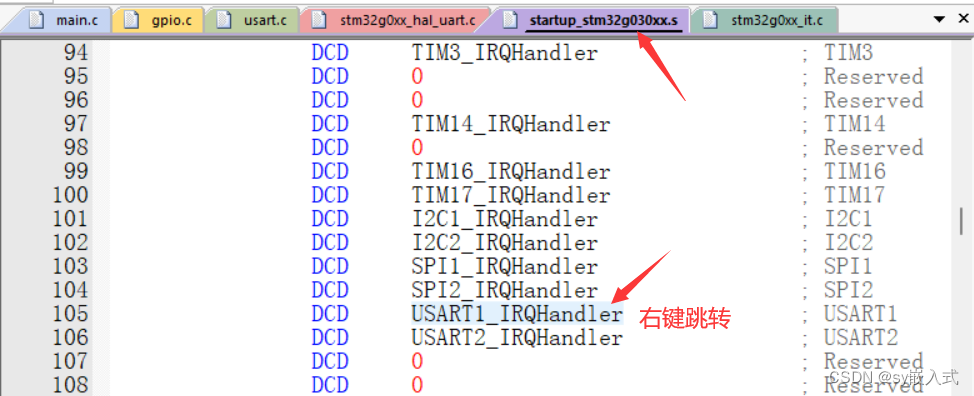

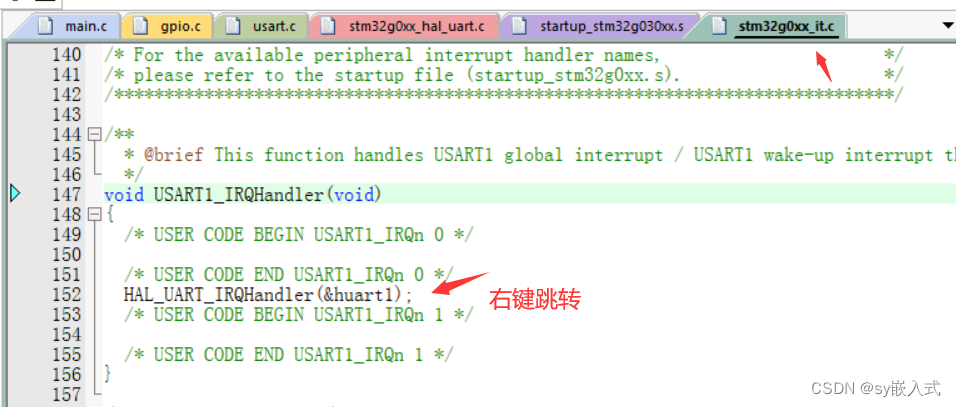

3.找到串口1的中断服务程序

4. 当发送结束时调用UART_EndTransmit()

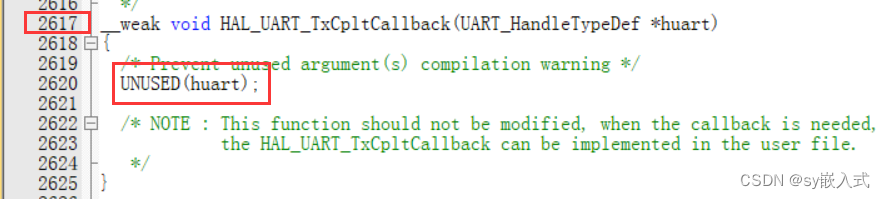

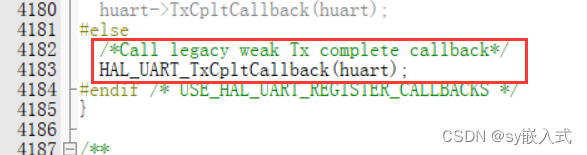

5. 找到发送完成中断回调函数：

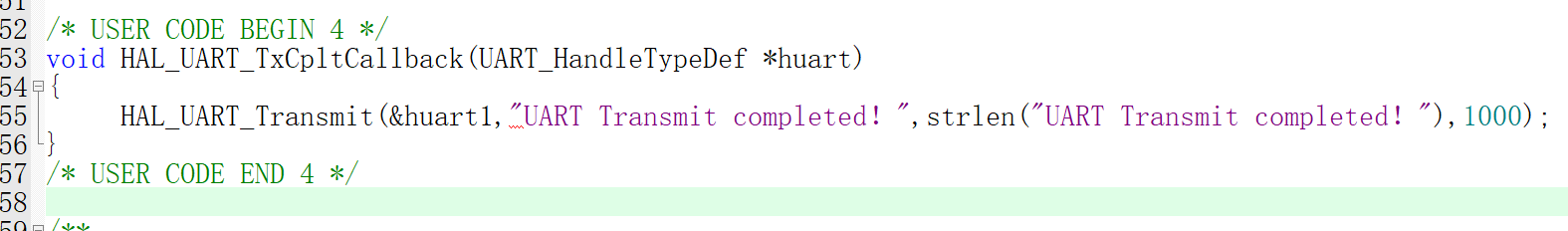

6.重写发送完成回调函数：

7.实验现象：

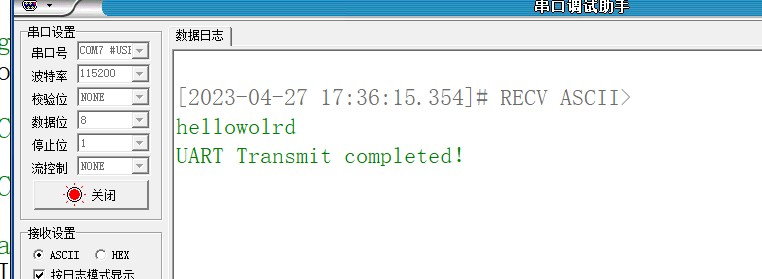

当串口发送完“helloworld”之后产生发送完成事件触发中断，执行中断服务程序，并输出“UART Transmit completed！”

【3】串口接收中断实验

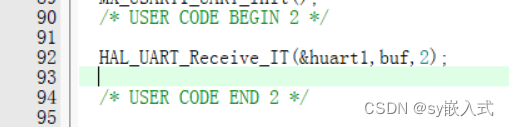

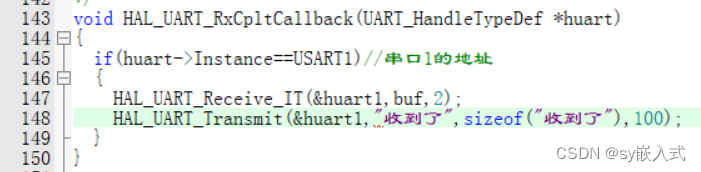

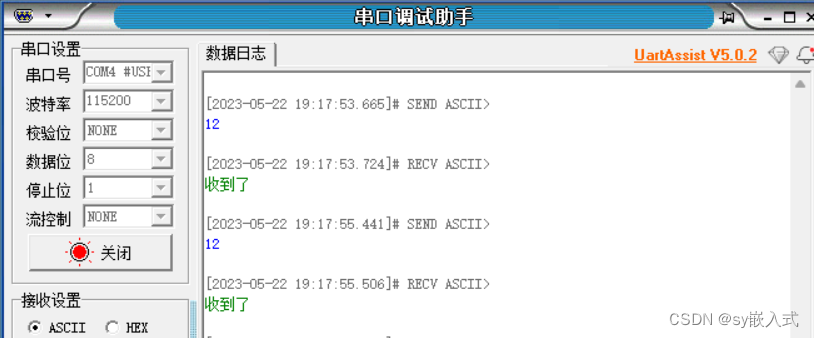

实验要求：主程序接收到2个字符触发中断，中断服务程序发送“收到了”

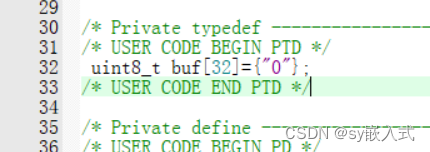

1.主程序main.c

2.中断服务程序usart.c

【4】显示屏显示计时时间

1. 显示屏显示计时时间，格式为00:00:00，时间以秒为单位自加，当检测到按键按下之后，时间归零，继续从0开始计时。

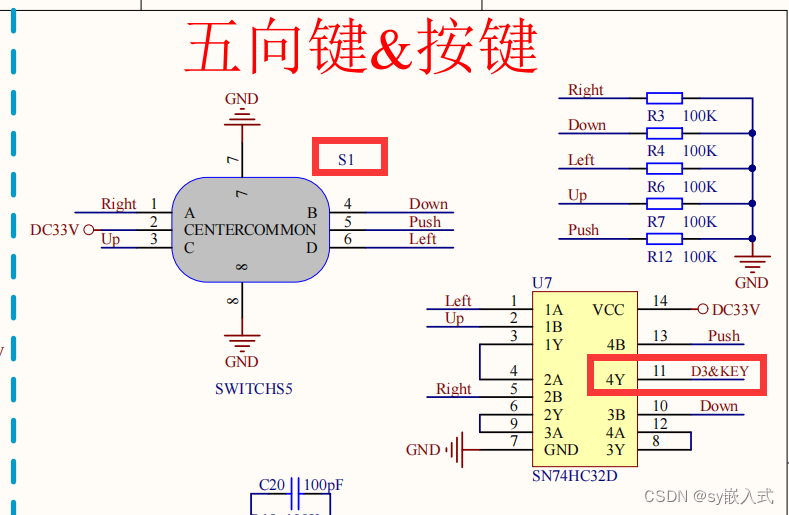

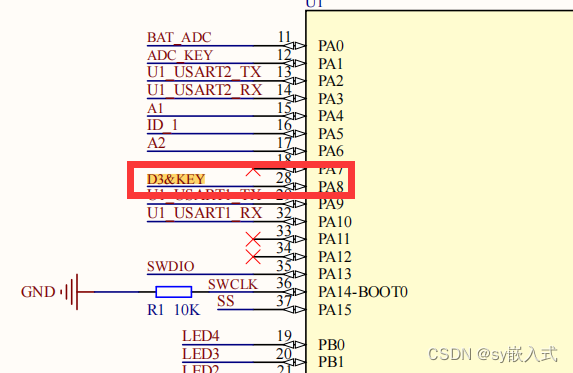

1.STM32G030C8T6查看底板原理图

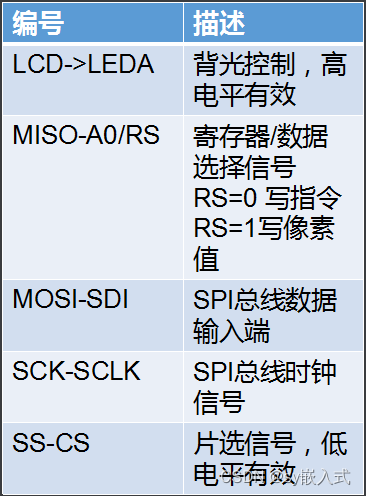

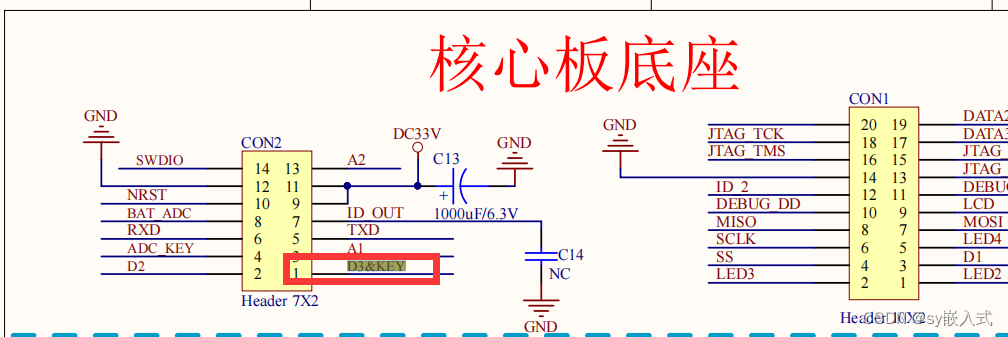

2.查看核心板底座原理图

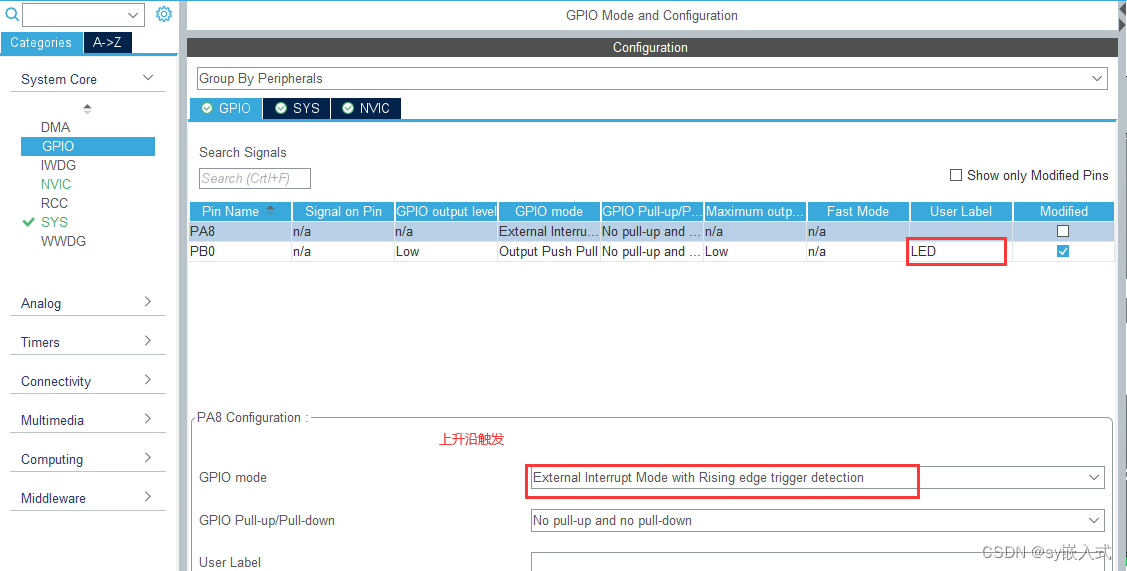

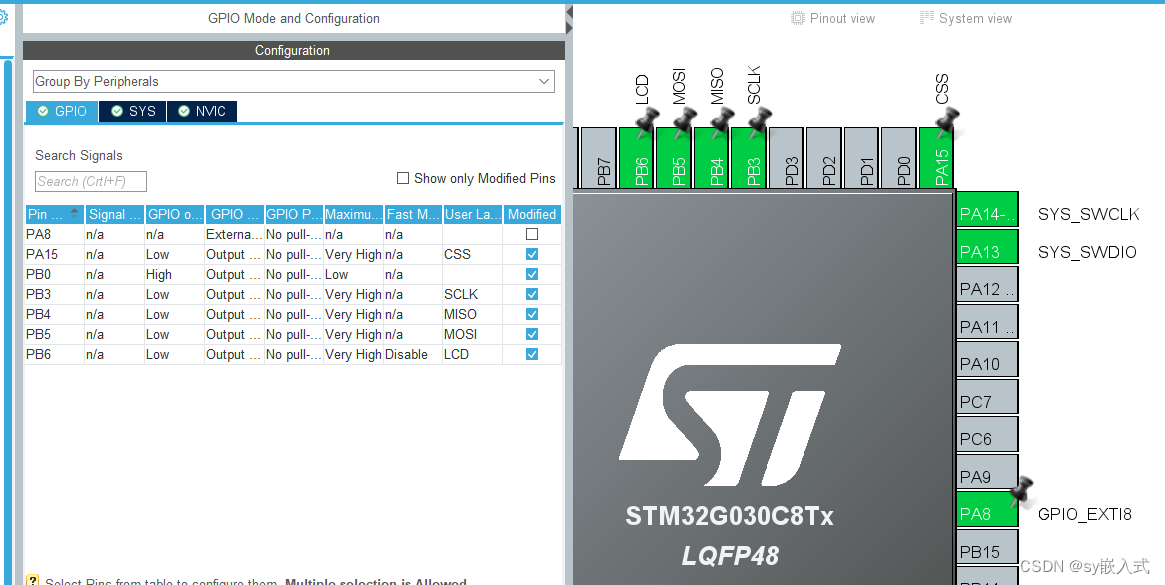

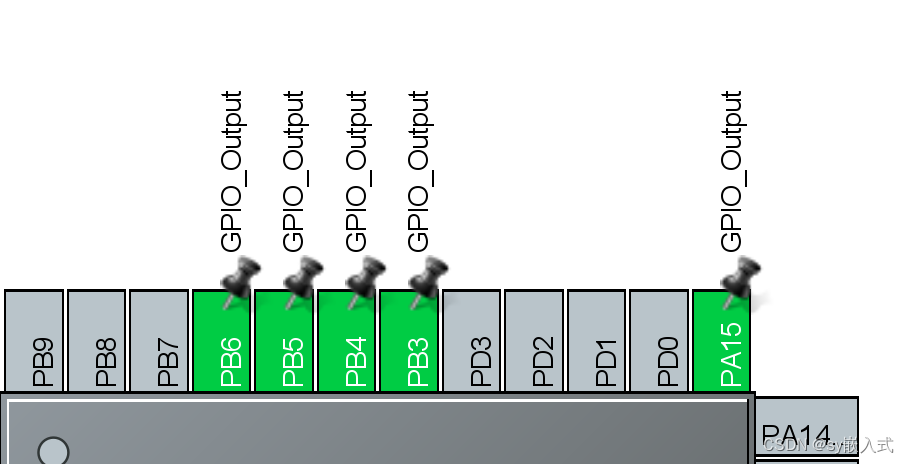

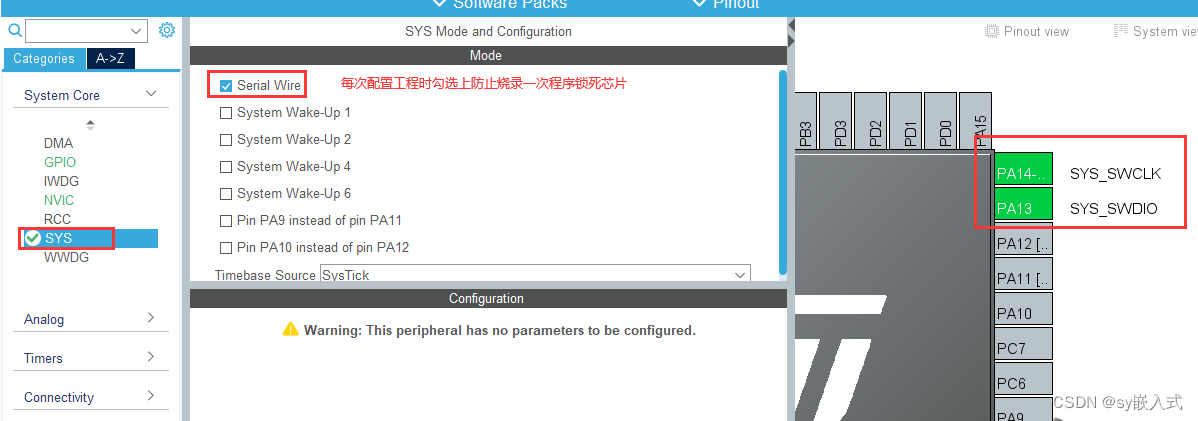

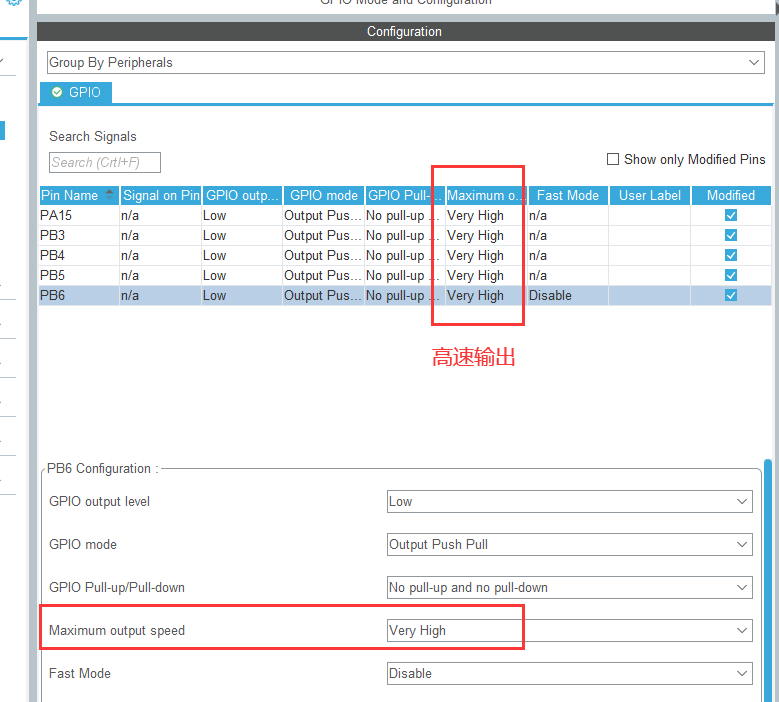

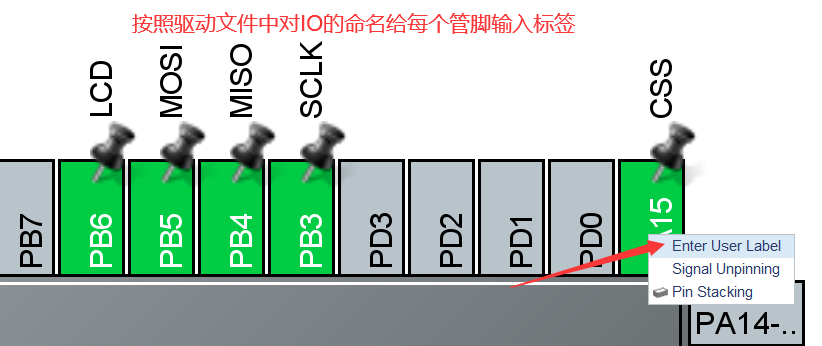

3.打开STM32CubeMX新建工程配置对应引脚

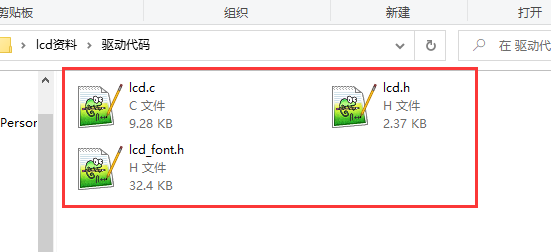

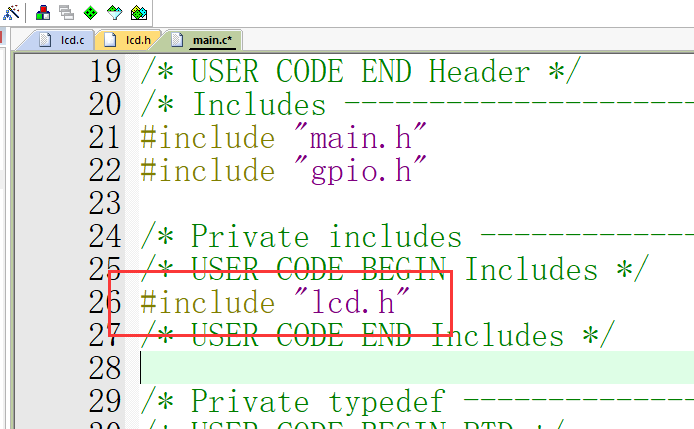

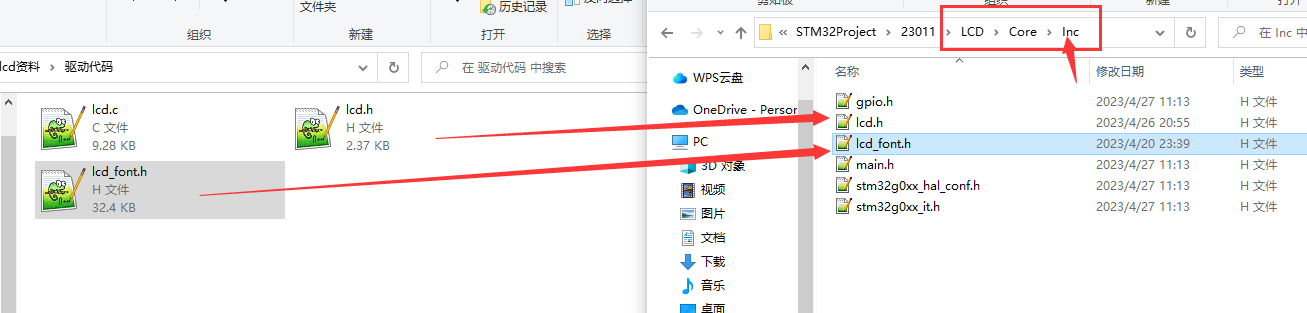

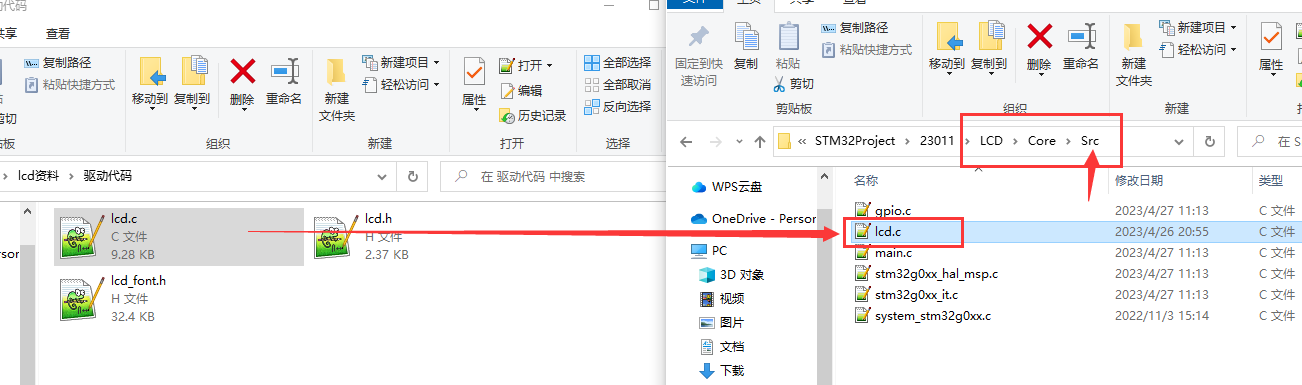

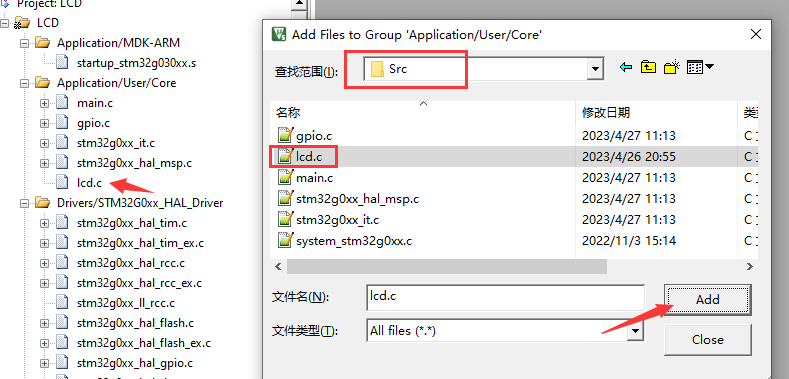

4.将驱动文件放到工程目录下

main.c

/* USER CODE BEGIN 0 */
  uint8_t buf[128]={""};
	uint8_t i=0;
	uint8_t j=0;
	uint8_t k=0;
/* USER CODE END 0 */

int main(){

 /* USER CODE BEGIN WHILE */
  while (1)
  {
    /* USER CODE END WHILE */

    /* USER CODE BEGIN 3 */
		HAL_Delay(1000);
			i++;
			if(i==60)
			{
				j++;
				i=0;
				if(j==60)
				{
					k++;
					j=0;
					if(k==60)
					{
						k=0;
					}
				}
			}
			sprintf(buf," %02d : %02d : %02d ",k,j,i);
			Gui_DrawFont_GBK16(8,50,RED,BLACK,buf);
  }
  /* USER CODE END 3 */
}

gpio.c

/* USER CODE BEGIN 1 */
extern uint8_t i;
extern uint8_t j;
extern uint8_t k;
/* USER CODE END 1 */


/* USER CODE BEGIN 2 */

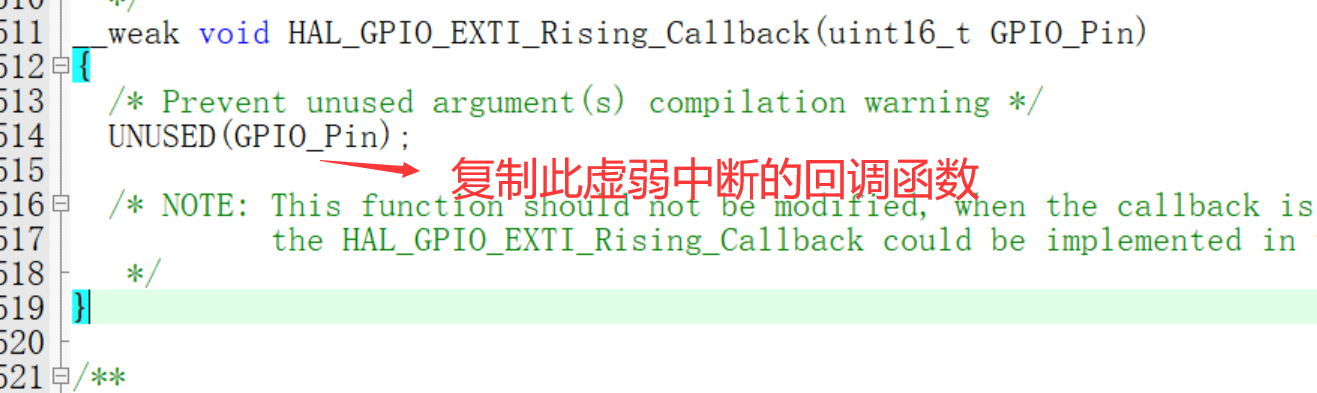

void HAL_GPIO_EXTI_Rising_Callback(uint16_t GPIO_Pin)
{
	if(GPIO_Pin==GPIO_PIN_8)
	{
		i=0;
		j=0;
		k=0;
	}
}
/* USER CODE END 2 */
