单相半波可控整流电路【电力电子技术学习（一）】带multisim仿真

单相半波可控整流电路

---

---

前言

本系列文章希望加强初学者对电力电子技术这门学科的理解。
从最简单的单相半波可控整流电路开始，逐步深入与研究。为了更好的讲解，本系列文章所讲解的电力电子器件主要是晶闸管，而对其计算部分不作深入探究，主要对其进行定性分析。

---

一、带电阻负载的工作情况

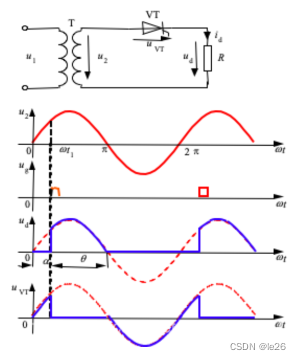

单相半波可控整流电路及波形

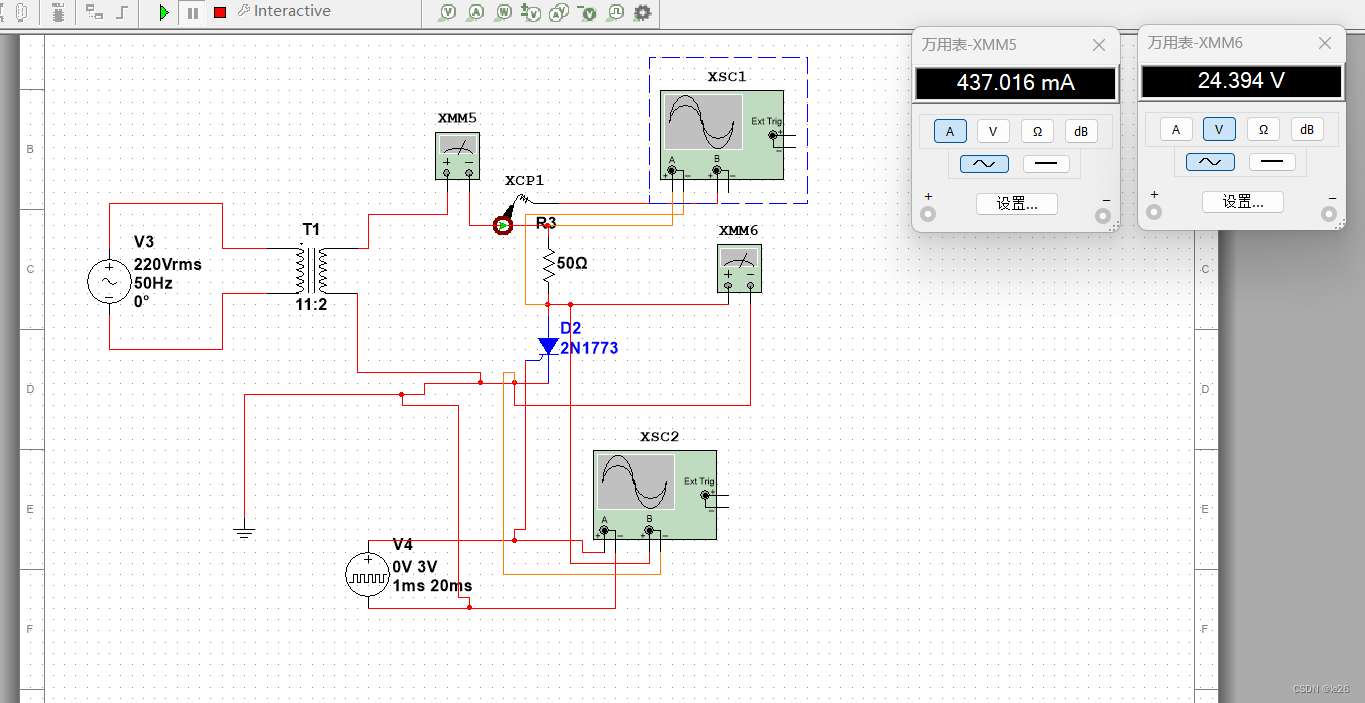

multisim电路部分

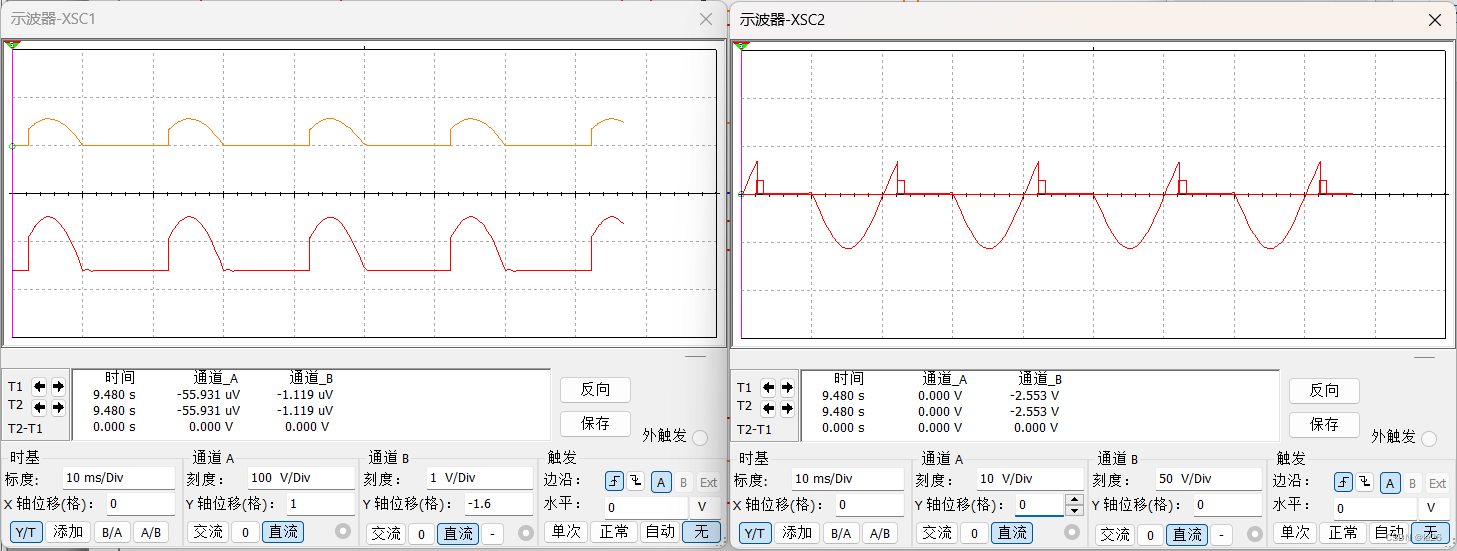

multisim仿真结果
左边是负载电压和电流波形，右边是脉冲信号和晶闸管波形。
可以看到在脉冲信号到来之前，晶闸管控制端没有触发脉冲信号，此时晶闸管处于关闭状态，电流无法通过它流动。

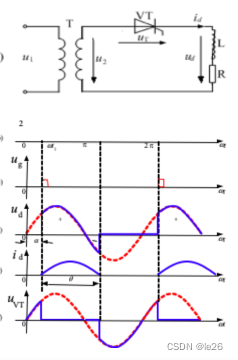

二、带阻感负载的工作情况

可以看到与电阻负载不同，电压波形出现负压，是因为电感电流在负载电压过零点处还没消耗完全，导致晶闸管继续导通。
在阻感负载情况下，电流出现断续且电压出现负压，这是不希望看到的。增大电感值可以解决电流断续问题，但是会导致晶闸管一直导通，使晶闸管失去作用。为避免这种情况，故并联一个二极管起换流作用。

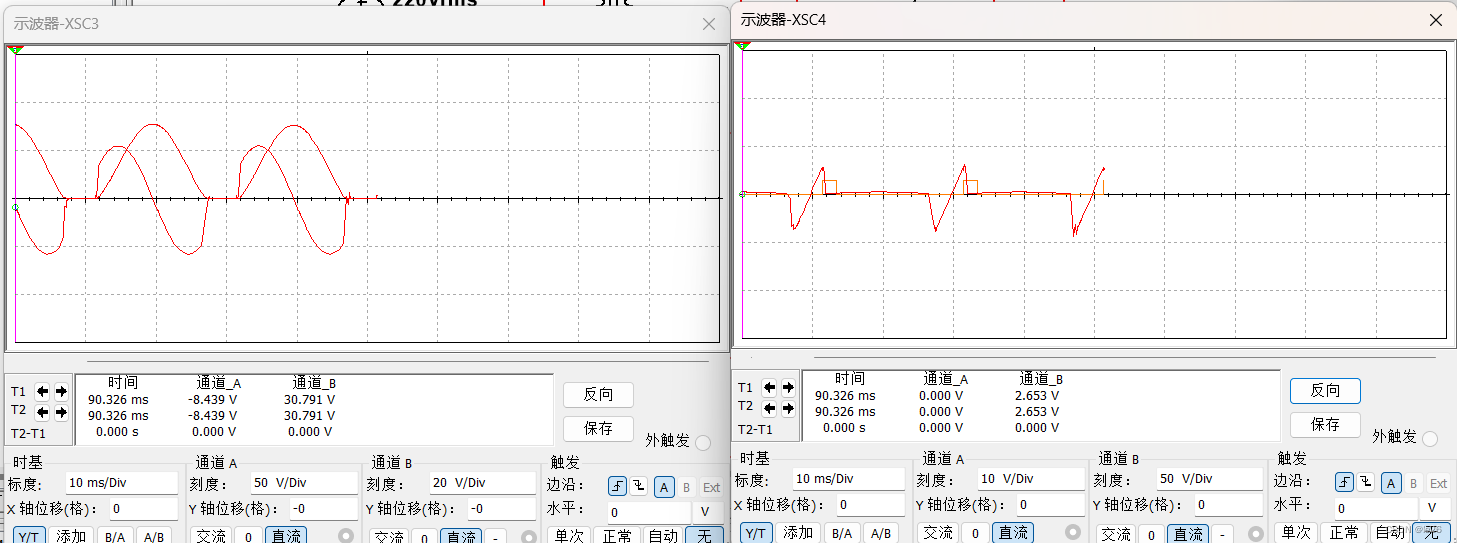

电感过大仿真波形

左边为负载电压电流波形，右边为脉冲信号和晶闸管电压波形。

---

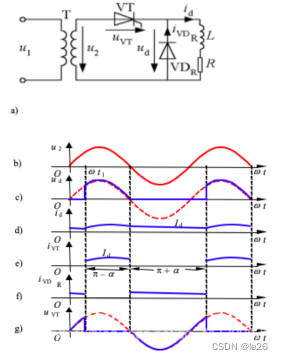

三、阻感负载带有续流二极管的工作情况

在Ud负载电压由正压到零点之后，U2此时为负压，假设晶闸管继续导通，那么VD二极管就会导通。此时Id就会流入VD二极管，晶闸管电流变为零，并承受负压，导致晶闸管关断。

---

总结

可以看到单相半波整流电路的优点在于成本较低，只需要一个晶闸管就能实现。但其有着不可避免的缺陷，如负载的直流电流会流入变压器，使变压器含有直流分量导致变压器饱和甚至烧毁变压器。电压只有输入的一半，造成效率低下。
虽然单相半波可控整流电路的成本较低，但是它的输出电压不够平稳和平滑，存在着较大的脉动。因此，如果需要更稳定的直流输出电压，则需要使用其他类型的电路，如全波整流电路或桥式整流电路。
