2-文献阅读

考虑高渗透率和碳排放约束的园区综合能源系统优化运行研究

（本文模型）：考虑日前和日内调度计划，日内调度计划模型将冷、热、电、气能分层优化

        对于调度时间比电能长的天然气，电价高时驱动燃气轮机发电，以保持系统的供需平衡，而当天然气价高时，减少燃气轮机的出力。而调度时间尺度为小时的冷、热能日内优化更为准确，设备的出
力也会有所变动。

        以经济性和环保性为目标函数，以各种负荷供需平衡和耦合设备运行限制为约束，统筹考虑需求侧响应的多时间尺度，搭建优化控制层+协调控制层+实时控制层的3层联动园区综合能源协同控制优化运行模型，为面向高渗透率和碳排放约束的园区综合能源系统优化运行提供技术支撑。

什么叫高渗透率？

        渗透率的概念：从字面上理解，“渗透”就是由分布式电源发出的功率进入（渗入）到配电系统，所谓的“率”就是由分布式电源发出的电和整个系统所消耗的电（或者说总发电量）的一个比值。

         各种分布式电源的电气特性（主要包括电压V、电流I、有功P、无功Q）不同，需要的建模方式也有所不同。

在潮流计算中，DG的有功出力P往往是已知的常数。

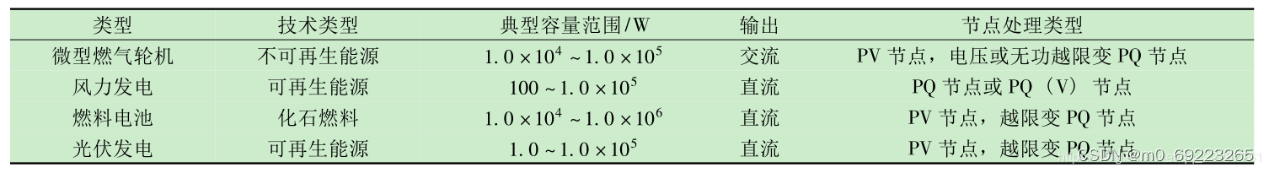

1.常见的分布式电源

3.小结

1. 分布式电源DG在潮流计算里面的模型主要有三种，第1种是异步发电机接口模型，第2种是同步发电机接口模型，第3种是电力电子变换器接口模型。要分析潮流计算的模型，核心关键是分析DG并网的接口类型。
2. 考虑分布式电源DG的潮流计算里面涉及到的节点总共有5种：平衡节点(Slack Node)，PV节点，PQ节点，PI节点，PQ(V)节点。
3. 在潮流计算中，DG的有功出力P往往是已知的常数。
4. PV型节点是具有无功调节能力的节点，在无功越限后，PV节点转化为PQ节点

节点分为平衡节点，PQ节点和PV节点。他们的特点？

电力系统中的PV、PQ、Vθ都是什么意思？

        指的是电力系统网络中各个节点（或母线）的类型，大概可以分为这几类。

        什么类型的节点相应就知道什么信息

•         PV节点是已知P、V，一般是发电机节点；
•         PQ节点是已知P、Q，一般是负荷节点；
•         Vθ节点为平衡节点，已知V、θ，一般是大型电厂。

        随着可再生能源发电的接入，节点类型并不限于这三类，还有PI、PV等，某些类型的节点在某些情况下会改变为其它类型节点，例如风电场节点在某些工况下通常都在PQ、PV之间变换。

PQ节点-PV节点-平衡节点

1.PQ节点

        节点的有功功率P和无功功率Q是给定的，节点电压和相位（V，δ）是待求量。

        通常变电所都是这一类型的节点。由于没有发电设备，故其发电功率为零。

        在一些情况下，系统中某些发电厂送出的功率在一定时间内为固定时，该发电厂也作为PQ节点，因此，电力系统中绝大多数节点属于这一类型。

2.PV节点

        节点的有功功率P和电压幅值V是给定的，节点的无功功率Q和电压相位δ是待求量.
        这类节点必须有足够的可调无功容量，用以维持给定的电压幅值，因而又称之为“电压控制节点”，一般是选择有一定无功储备的发电厂和安装有可调无功电源设备的变电所作为PV节点。在电力系统中，这一类节点的数目很少。

3.平衡节点

        平衡节点的电压幅值和相位是给定的，而其注入有功功率和无功功率是待求量。

        平衡节点的A相电压相位是系统的相位基准，最后计算结果中的所有相位值都是以平衡节点的A相电压相位作为参考的，所以平衡节点在系统中只能有一个，且必须有一个，它对系统起到功率平衡的作用，可以向系统提供缺损的功率，也可以吸收系统中多余的功率。从理论上讲，平衡节点代表与系统相连的无穷大系统，实际应用中，一般选取系统中的主调频发电厂为平衡节点比较合理，最后计算结果中的平衡节点功率就是此发电厂必须向系统提供的功率。如果系统是与另一更大的电力系统S相连，则也可以选取这个连接点作为平衡节点，最后计算结果中的平衡节点功率就是系统S通过平衡节点向系统提供的功率。另外如果系统是一独立系统且只有一个电源点，则必须选此电源点为平衡节点。

储能黑启动

        黑启动阶段是电力系统大停电后恢复的第一个阶段，主要工作包括黑启动电源选取、方案制定、优选与排序等。

        黑启动决策支持系统是未来智能电网决策支持系统中的一个重要模块，可以在系统发生大面积停电事故后辅助实现系统的快速恢复。

        电力系统恢复的总体目标是在尽可能短的时间内恢复尽可能多的负荷，这就需要让尽可能多的机组在最短的时间内恢复出力，因此时间性和可用发电容量就是需要优先考虑的因素。前者反映机组启动快慢，后者则体现机组能给多少负荷供电。
————————————————
版权声明：本文为CSDN博主「blontin」的原创文章，遵循CC 4.0 BY-SA版权协议，转载请附上原文出处链接及本声明。
原文链接：https://blog.csdn.net/weixin_42036832/article/details/115063745

储能黑启动技术_储能黑启动原理_blontin的博客-CSDN博客

        系统中的重要负荷和储能电站多位于市区，在系统故障后可以迅速地对重要负荷供电。

        其次，在电网崩溃之后，大量储能电站都处于孤岛运行状态，储能电站可以通过SVPWM控制策略运行于电压源模式，其独立的控制系统可以调节孤岛运行时的电压、频率和相位，可以随时作为黑启动电源参与电网黑启动。

        当含有储能电站的电网进入全黑状态时，储能电站与电网脱离，并采取一定控制策略保持自身孤岛稳定运行。类比于其他黑启动电源，孤岛运行的储能电站在参与黑启动时，只保留站内的第三种负荷，厂用电负荷很小，这也就很好地保证了储能电站能以最小的启动功率参与电网黑启动。

储能电站黑启动技术具有以下三种优势

（1）启动方案简单
        传统大电网在黑启动过程中，由于输电线路太长，线路的分布电容可能会使同步发电机产生自励磁现象，机端电压将自发增大，带来不安全因素，甚至导致事故。

        而储能电站不存在自励磁问题，可以提高启动成功机率。此外，在以储能电站为黑启动电源的方案中，储能电站可以快速为其他非黑启动电源提供同步电压，大大减少同期点设置，简化黑启动方案。
（2）启动时间短
        传统黑启动方案多是利用水电机组启动火电机组，水电站本身成功自启动是有一定概率的，并且水电站多位于偏远地区，很可能会由于线路问题或者操作时间过长导致送电不及时或失败。

        而储能电站随时可以参与黑启动，且大多储能电站位于市区，送电时间要比水电机组短。
（3）成本低
        从黑启动成本方面来说，专门设置的火电机组等电源要比储能电站大的多，除初期较大静态投资之外，在平时闲置时还要进行定期维护和试验，保证在发生意故的情况下，它能够成功启动。而储能电站可以直接参与电网运行，具有一定的经济收益，平时的运行成本比黑启动电厂维护费用要少。并且储能电站一直在运行在热备用状态，在需要参与黑启动时只要架运行模式即可，经济环保。
储能电站黑启动完全满足黑启动的基本原则：启动功率小，一次启动成功率高，可以优先给区域重要负荷供电，并且采用向上恢复的方法完成电网黑启动，加快恢复进程。储 能电站参与黑启动可以有效解决局部电网黑启动电源不足的问题，减少大停电损失，对电力系统崩溃后的恢复具有重要意义。与传统黑启动电源相比，储能电站参与黑启动时，启动速度更快，更加经济可靠，具有非常广阔的前景。
————————————————
版权声明：本文为CSDN博主「blontin」的原创文章，遵循CC 4.0 BY-SA版权协议，转载请附上原文出处链接及本声明。
原文链接：https://blog.csdn.net/weixin_42036832/article/details/115063745

仿真软件

PSCAD MATLAB-Simulink
