光纤基础介绍

在前面的文章我们介绍了光波的一些基本知识与原理，从通信的角度，光波的衰减和畸变对信号的传输影响最为关键。所以人们经过不断探索研究，终于发现了能够低损耗传输光的波导介质——光纤。关于光纤的理论研究众多且繁杂，下面作一个简单总结和介绍。

1、光纤结构

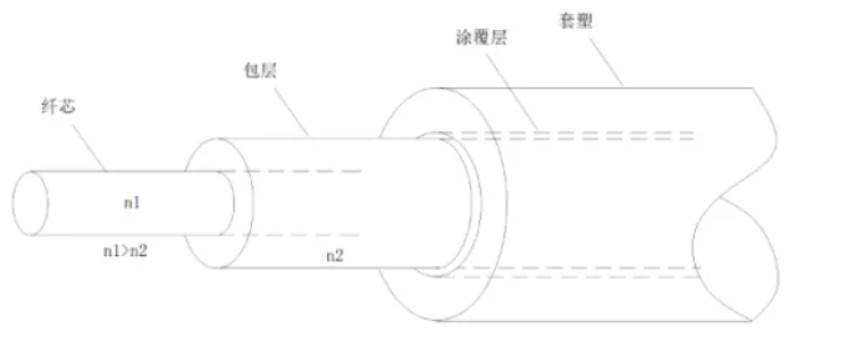

光纤的主要成分是二氧化硅，纯度达99%以上，同时掺杂少量其他离子，如锗、铒、钇等，呈均匀圆柱形，主要由纤芯、包层、涂覆层组成。

纤芯：位于光纤的中心部位，成分为高纯度的二氧化硅，掺有其他离子，纤芯直径8-100um。

包层：位于纤芯的周围，其成分也是含有极少量掺杂剂的高纯度二氧化硅。包层为光的传输提供反射面和光隔离，并起一定的机械保护作用。包层直径通常为125um。

涂覆层：光纤的最外层，由丙烯酸酯、硅橡胶和尼龙组成。涂覆层保护光纤不受水汽的侵蚀和机械擦伤。通常所说的裸纤（025纤）即是到涂覆层这一步。为了进一步保护光纤增加韧性和强度，可在外层再加套管，直径有900um，也有2.0mm和3.0mm的。

2、研究方法

1）波动理论

波动理论是一种严格的数学分析方法，其严格性在于：1.从光波的本质出发，通过求解电磁波所遵循的麦克思韦方程组，导出电磁场的场分布，具有理论严谨性；2.未做任何近似，适合任何折射率分布的单、多模光纤或者其他结构的波导。关于使用波动理论推导光纤中光的传输性质、模式概念、场的概念涉及复杂的数学推导，有兴趣的读者可查阅相关书籍。

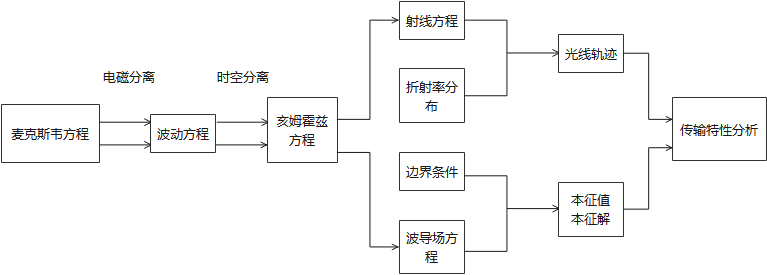

 光线理论和波动理论的分析思路

2）光线理论

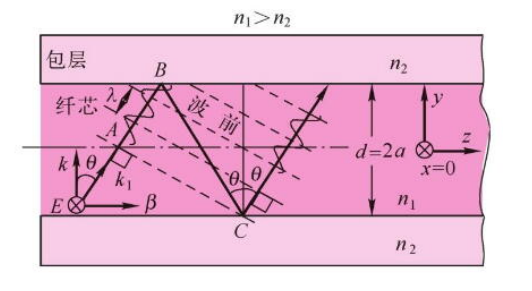

当光纤芯径远大于波长时，可把波长近似为0，从而将光波近似看出一根根直线，这种情况可采用几何方法来分析光线入射、传播、色散、光强分布等特性。采用几何分析方法更加直观，通俗易懂。光纤的轴向切面如下图所示，可类比为平板波导结构。

取电场E方向为沿x方向、平行于界面并正交于z方向。光线以z 字形沿z方向向前传播，并在纤芯和包层界面处(如B和C点) 全反射，光线在C点反射后，反射光线波前正好与在A点的起始光线波前重叠，如果它们不同相，这两束光线将相消干涉，相互抵消。因此只有特定的反射角θ能够发生相长干涉，由此可见，只有特定的波才能在波导中存在（全反射和相长干涉是光纤传光的根本原因，这对理解光纤结构的物理非常关键）。根据上一章讲解，从A点到C点的光程可表示为：

 在A和B点的每次全反射都会产生一个相位差φ，则干涉公式表示为：m=0,1,2,…

 显然，对于给定的m，只有一定的θ和φ值才能满足上式，φ与θ有关，也与光波的偏振态有关。因此对于每个m值，将允许有一个θm和一个相对应的φm。 式中 m=0,1,2,…

 式中，φm表示φ是入射角θm的函数。

上式规定了光波在波导中传输所允许的入射角，但它还必须同时满足全反射条件sinθm>sinθc（θc为临界角，根据折射定律，sinθc=芯包层折射率比值）因此在波导中有一个允许在其中传输的最大模数。

 式中



V数也叫作V参数，叫作归一化频率。对于给定的自由空间波长λ，V数取决于波导几何尺寸 (d=2a) 和波导特性(n₁和n₂）。从上式可知, 要想使模式数量减少, 可以减少2a/λ值,或者使n₁和n₂值更接近些。

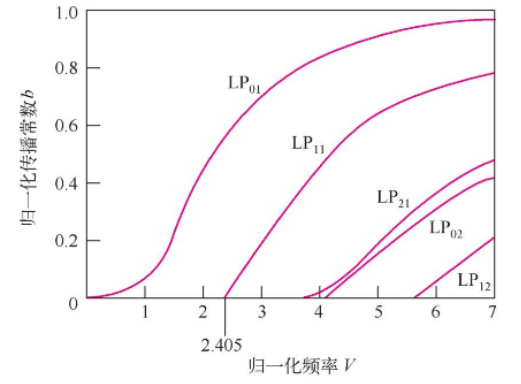

很显然，V值的大小即影响光纤中可传输模式的多少，下面这幅图即展示了光纤中传播的线偏振模和V之间的关系。



 根据上图可以看出，LP01 在光纤中是永远存在的。所以LP01 是永不截止的基模或主模。当V＞2.405时，光纤中开始出现其他模式。所以单模光纤的设计原则为V＜2.405。这也就是为什么单模光纤的纤芯在几um而多模光纤的纤芯在几十um到上百um。对于单模光纤而言，我们通信波段的单模范围大约从1200nm左右开始，大于1200均为单模传输（波长越长V值越小）这也是通过截止频率来计算出截止波长的。

 3、光纤种类

 阶跃 ( Step Index, SI) 光纤折射率在纤芯为n₁保持不变, 到包层突然变为n2，阶跃型光纤的折射率分布可以表示为



式中r为光纤的径向坐标，n₁和n₂分别表示纤芯和包层的均匀折射率。在纤芯和包层界面处 (r=a)，折射率呈阶跃式变化。一般纤芯直径 100μm，光线以曲折形状传播。

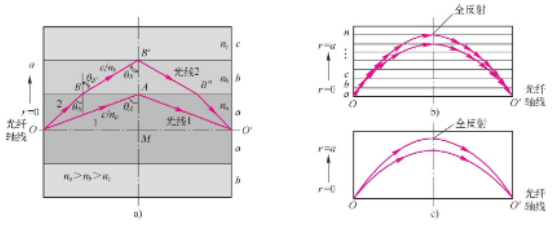

渐变折射率光纤中纤芯折射率是连续变化的，在轴线处最高n1，沿径向随着半径增大而减小，多数GIOF遵从g型折射率分布：

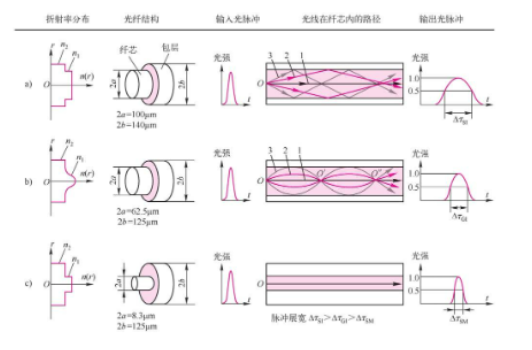

 单模光纤的折射率分布与阶跃型类似。下图展示了不同类型光纤的光线传播方式、折射率分布和光谱形状、展宽、时延等情况。



 我们知道色散即是光通过某段光链路后因不同模式的速度以及走的路径不同导致到达某一末端端点时所经历的时间不同，从而导致的脉冲展宽。信号展宽在光通信中会严重影响误码率，降低系统性能。除了采用一些色散补偿方法或者特别的误码纠错技术，从光纤的设计上改善也是一种方法。渐变折射率设计即是为了减小传输色散而设计的。

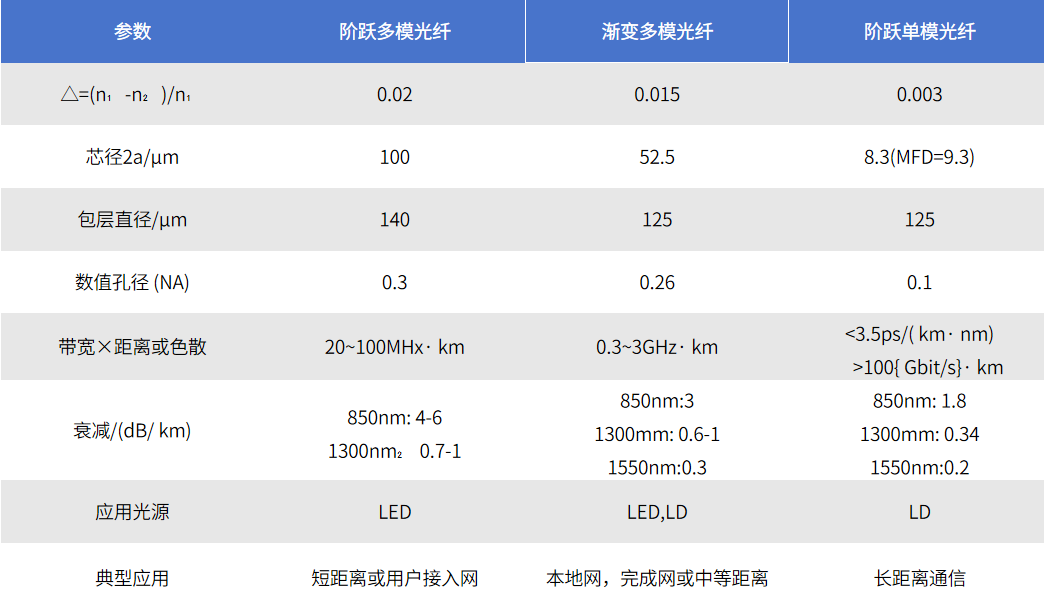

 事实上，为调整工作波长或改变色散特性，可以设计出各种结构复杂的单模光纤。已经开发的有色散位移光纤、非零色散位移光纤、色散补偿光纤、耐弯曲光纤以及在 1.55μm 衰减最小的光纤等。下表对不同种类光纤特性进行了比较。

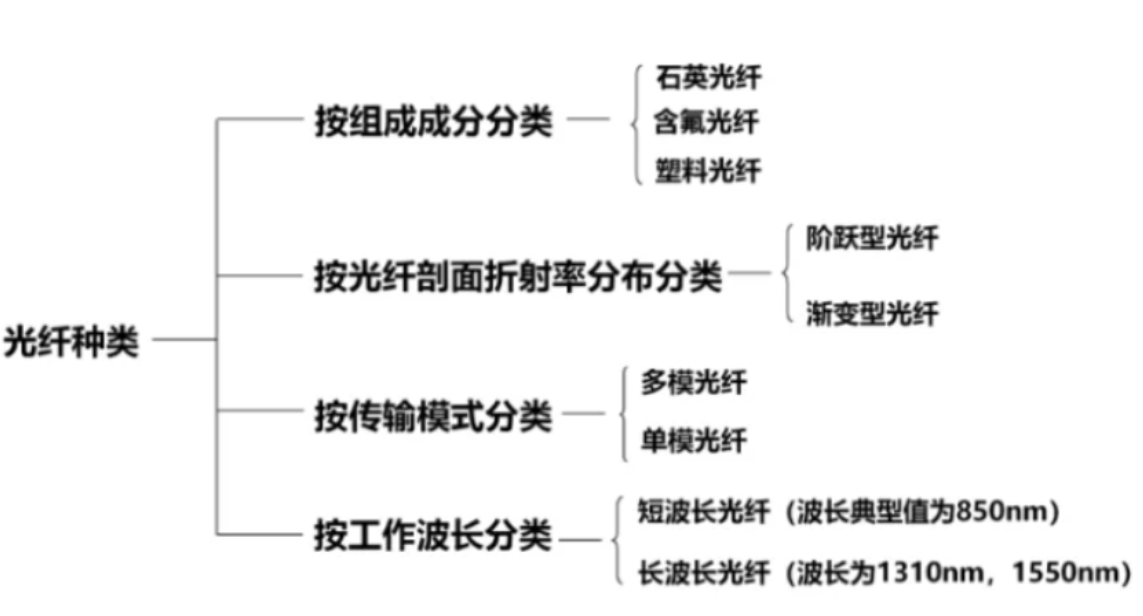

 由上面各部分内容的汇总可知，光纤根据不同的特性有以下几种情况的分类：



 而ITU-T也根据不同光纤的作用把光纤区分成G.651、G.652、G.653、G.654、G.655、G.656、G.657等类型。G.652即我们最常见的单模光纤。

 4、总结

 本文主要介绍了光在光纤中的传输原理以及特性，还介绍了不同特性的光纤分类。通过阅读本文内容可更加全面且深入地认识光纤，从原理上了解其各种特性、设计原因、用途，产生的作用等。

参考文献：

《光纤通信技术》——原荣；机械工业出版社，2011.6

《光纤光学》——刘德明；华中科技大学光电子工程系

网络搜索：https://blog.csdn.net/Hardworking666/article/details/139332874
